La saldatura è una tecnica fondamentale nell'industria manifatturiera e in molti altri settori, e tra i vari metodi disponibili. La saldatura MIG (Metal Inert Gas) e TIG (Tungsten Inert Gas) sono tra le più utilizzate. Entrambi i processi si basano sull'uso di un filo di saldatura. Ma esistono differenze sostanziali sia nell'origine che nei tipi di filo utilizzati in ciascun metodo. In questo articolo, esploreremo l'origine e i diversi tipi di filo per saldatura MIG e TIG.
Origine della Saldatura MIG e TIG:
Saldatura MIG: La saldatura MIG, chiamata anche saldatura GMAW (Gas Metal Arc Welding), ha origine negli anni '40. E' stata sviluppata principalmente per l'utilizzo in ambito industriale. Il filo viene alimentato attraverso una torcia di saldatura , mentre una fonte di gas inerte viene utilizzata per proteggere l'area di saldatura da contaminazioni esterne.
Saldatura TIG: conosciuta anche come saldatura GTAW (Gas Tungsten Arc Welding). Risale agli anni '30 ed è stata sviluppata per la saldatura di materiali leggeri e per applicazioni di alta precisione. Nella saldatura TIG, un elettrodo di tungsteno non consumabile è utilizzato per generare un arco elettrico, mentre un gas inerte protegge l'area di saldatura.

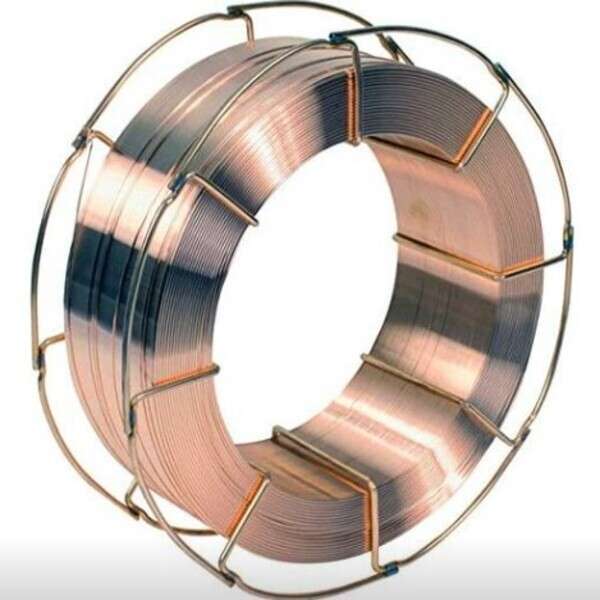

Filo per Saldatura MIG:
I fili utilizzati nella saldatura MIG sono disponibili in diverse varianti, ognuna progettata per specifiche esigenze di saldatura. I principali tipi di filo MIG includono:
Filo pieno (Solido): Il filo pieno è il tipo più comune di filo utilizzato nella saldatura MIG. È costituito da un unico materiale solido, di solito acciaio al carbonio, acciaio inossidabile o alluminio. Richiede l'uso di un gas di protezione, come l'argon o la miscela di gas argon/elio, per prevenire l'ossidazione del metallo durante la saldatura.
Filo Animato (Flux-Cored): Il filo animato è un filo per saldatura MIG contenente un nucleo di flusso al suo interno. Questo flusso reagisce con il calore generato durante la saldatura, creando una scoria protettiva che aiuta a prevenire l'ossidazione del metallo fuso. Esistono due varianti di filo animato. Filo animato auto-protetto, che non richiede l'uso di gas di protezione, e filo animato con gas, che utilizza un gas di protezione aggiuntivo.
Saldatura Arco con Flusso:
La saldatura ad arco sommerso con flusso (SAW - Submerged Arc Welding). E' una tecnica di saldatura a fusione particolarmente utilizzata nell'industria manifatturiera, nella costruzione navale, nell'industria dei trasporti e in molte altre applicazioni industriali. Questo processo offre una serie di vantaggi, tra cui elevata produttività, bassi costi di saldatura e possibilità di ottenere saldature di alta qualità. In questo articolo, esploreremo il funzionamento, le caratteristiche e le applicazioni della saldatura ad arco sommerso con flusso.
Come Funziona la Saldatura ad Arco Sommerso con Flusso:
Il processo di saldatura ad arco sommerso con flusso e una fusione Short Arc tra filo e il pezzo da saldare. Ciò avviene all'interno di una copertura di flusso granulare, che copre l'intera area della saldatura e protegge il metallo fuso dagli elementi esterni. Il flusso granulare è costituito da materiali come silicio, manganese, calcio e alluminio, che aiutano a stabilizzare l'arco e generare la scoria protettiva.
Caratteristiche della Saldatura ad Arco Sommerso con Flusso:
- Alta Produttività: La saldatura ad arco sommerso con flusso è un processo altamente produttivo grazie al suo alto tasso di deposito del materiale d'apporto. Questo rende il processo ideale per applicazioni che richiedono la saldatura di giunzioni lunghe e continue.
- Facilità d'Uso: Il processo di saldatura ad arco sommerso con flusso è relativamente semplice e può essere automatizzato, riducendo la necessità di competenze altamente specializzate.
- Bassa Deformazione: La saldatura ad arco sommerso con flusso produce basse quantità di calore, riducendo la deformazione del pezzo da saldare.
- Qualità della Saldatura: Questo processo offre saldature uniformi e di alta qualità, con una penetrazione profonda e buone proprietà meccaniche della giunzione.
- Ambiente Protetto: La copertura del flusso granulare protegge l'arco e il bagno di fusione dall'ossidazione e dall'inquinamento, migliorando la purezza della saldatura.
Applicazioni della Saldatura ad Arco Sommerso con Flusso:
La saldatura ad arco sommerso con flusso è utilizzata in diverse applicazioni industriali, tra cui:
- Costruzione Navale: Questo processo è ampiamente utilizzato per la saldatura di scafi di navi, strutture metalliche e componenti navali.
- Trasporti:Questo processo è utilizzata per la produzione di telai e componenti di veicoli pesanti, come treni, carrozzerie di autobus e autocarri.
- Energia: Nell'industria energetica, questo processo viene utilizzato per la saldatura di serbatoi e apparecchiature per il trasporto e la stoccaggio di liquidi e gas.
- Industria dei Tubi: La saldatura ad arco sommerso con flusso è utilizzata per la produzione di tubi saldati utilizzati nel trasporto di liquidi e gas.
- Manifattura Generale: Questo processo trova applicazione anche, nella produzione di strutture metalliche, macchinari industriali, attrezzature agricole e molti altri.
elettrodi per Saldatura TIG:
Gli elettrodi utilizzati nella saldatura TIG sono diversi dai fili utilizzati nella saldatura MIG. Nella saldatura TIG, il filo svolge il ruolo di un elettrodo e non viene fuso nel giunto. I principali tipi di filo per saldatura TIG includono:
Elettrodi di Tungsteno: sono costituiti da tungsteno puro o da una miscela di tungsteno e altri materiali, come torio, lantanio o zirconio.
Elettrodi di Tungsteno con Additivi: sono arricchiti con additivi come torio, lantanio o zirconio per migliorare la stabilità dell'arco, la durata dell'elettrodo e le prestazioni complessive della saldatura.
- Elettrodo di Torio (Red Tip): il torio migliora la stabilità dell'arco e l'emissione di elettroni, adatto per la saldatura in corrente continua (DC) e in corrente alternata (AC).
- Elettrodo di Lantanio (Gold Tip): L'aggiunta di lantanio aumenta la resistenza all'usura dell'elettrodo e migliora la durata complessiva, rendendolo una scelta popolare per applicazioni ad alta intensità di corrente.
- Elettrodo di Zirconio (Brown Tip): Gli elettrodi di zirconio offrono un'alta stabilità dell'arco e una buona resistenza alla contaminazione, rendendoli ideali per la saldatura di materiali con superfici sporche o ossidate.
Tungsteno con Ittrio (Sky Blue Tip):
Gli elettrodi di tungsteno con ittrio offrono una combinazione di stabilità dell'arco, resistenza all'usura e capacità di saldatura in corrente alternata. Sono particolarmente adatti per la saldatura di leghe di alluminio e magnesio, nonché per applicazioni di alta intensità di corrente.
Elettrodo di Tungsteno Ceriato (Grey Tip):
Gli elettrodi di tungsteno ceriato sono caratterizzati dall'aggiunta di ossido di cerio all'elettrodo di tungsteno puro. Questo tipo di elettrodo offre una buona stabilità dell'arco e una facile accensione, ed è spesso utilizzato per la saldatura di acciai inossidabili, rame e altre leghe non ferrose.
Tipi di Materiali di Apporto per la Saldatura mig-TIG:
La saldatura TIG (Tungsten Inert Gas) è una tecnica di saldatura ad arco elettrico nota per la sua precisione e versatilità. Oltre alla scelta dell'elettrodo di tungsteno, un altro aspetto fondamentale per ottenere saldature di alta qualità è la selezione del materiale di apporto, ossia il filo o la lega utilizzata per aggiungere materiale al giunto durante la saldatura. In questo articolo, esploreremo i diversi tipi di materiali di apporto per la saldatura TIG, le loro caratteristiche e le applicazioni specifiche.
1. Acciaio al Carbonio:
Il materiale di apporto in acciaio al carbonio è il più comune nella saldatura TIG ed è utilizzato per la saldatura di acciaio al carbonio e altre leghe ferrose. Questo tipo di materiale di apporto è economico, facile da trovare e offre buona penetrazione. È adatto per applicazioni in cui non è richiesta una resistenza alla corrosione particolarmente elevata.
Filo di Saldatura MIG ER70S-6:
Il filo ER70S-6 è composto principalmente da acciaio al carbonio e aggiunge piccole quantità di elementi come silicio e manganese. La presenza di questi elementi migliora la scorrevolezza dell'arco, la penetrazione e la qualità della saldatura.
Filo di Saldatura MIG ER70S-7:
L'ER70S-7 è simile all'ER70S-6 ma contiene un quantitativo leggermente superiore di silicio e manganese, il che migliora ulteriormente la scorrevolezza dell'arco e la fluidità del metallo fuso.
2. Acciaio Inossidabile:
Il materiale di apporto in acciaio inossidabile è utilizzato per la saldatura di acciai inossidabili e leghe di acciaio inossidabile. Questo tipo di materiale di apporto contiene cromo e nichel per fornire resistenza alla corrosione e agli agenti atmosferici. Viene spesso utilizzato in applicazioni in cui è necessaria una maggiore resistenza alla corrosione, come nel settore alimentare, chimico e navale.
3. Alluminio:
Il materiale di apporto in alluminio è utilizzato per la saldatura di leghe di alluminio. Questo tipo di materiale di apporto contiene silicio e magnesio per garantire la resistenza alla corrosione e migliorare la fluidità del metallo fuso. È ampiamente utilizzato nell'industria aerospaziale, automobilistica e nel settore delle costruzioni.
Il materiale di apporto in rame è utilizzato per la saldatura di materiali in rame, come tubi, conduttori e componenti elettrici. Questo tipo di materiale di apporto contiene tipicamente un alto contenuto di rame e può includere anche altri elementi per migliorare la resistenza e le proprietà meccaniche.
Il materiale di apporto in nichel è utilizzato per la saldatura di leghe di nichel resistenti alle alte temperature e alla corrosione. Questo tipo di materiale di apporto contiene nichel e cromo, con l'aggiunta di altri elementi come molibdeno o titanio, per migliorare ulteriormente le proprietà meccaniche.
6. Titanio e Leghe di Titanio:
Il materiale di apporto in titanio è utilizzato per la saldatura di componenti aerospaziali, dispositivi medici e applicazioni marine. Questo tipo di materiale di apporto contiene titanio e altri elementi come alluminio o vanadio per garantire la resistenza, la leggerezza e la resistenza alla corrosione del metallo saldato.
Il materiale di apporto in leghe di magnesio è utilizzato per la saldatura di materiali leggeri come il magnesio. Questo tipo di materiale di apporto contiene magnesio e altri elementi per garantire una buona resistenza meccanica e leggerezza delle saldature.
Oltre ai tipi di materiali di apporto sopra menzionati, esistono anche materiali di apporto per la saldatura TIG specifici per leghe esotiche o applicazioni particolari, come leghe di zirconio, cobalto, tungsteno e leghe refrattarie.
Diverse Leghe di Filo per Saldatura MIG e TIG:
Oltre alla composizione di base, ci sono diverse leghe speciali di filo per la saldatura MIG e TIG che sono progettate per applicazioni specifiche. Alcune di queste leghe includono:
- Filo per Saldatura MIG/TIG di Nichel e Leghe di Nichel: Queste leghe sono utilizzate per saldare materiali a base di nichel, come le leghe di nichel resistenti alle alte temperature utilizzate in applicazioni aerospaziali e industriali.
- Filo per Saldatura MIG/TIG di Rame e Leghe di Rame: Queste leghe sono adatte per la saldatura di materiali in rame, come tubi, conduttori e componenti elettrici.
- Filo per Saldatura MIG/TIG di Titanio e Leghe di Titanio: Queste leghe sono utilizzate nella saldatura di componenti aerospaziali, dispositivi medici e applicazioni marine.
- Filo per Saldatura MIG/TIG di Magnesio e Leghe di Magnesio: Queste leghe sono ideali per saldare materiali leggeri come il magnesio utilizzato in componenti automobilistici e aerospaziali.
- Filo per Saldatura MIG/TIG di Alluminio e Leghe di Alluminio: Queste leghe sono specificamente progettate per saldare materiali in alluminio, comunemente utilizzati in applicazioni automobilistiche, aeronautiche e marittime.
Materiali da Riporto e Antiusura per Saldatura MIG e TIG
La saldatura MIG (Metal Inert Gas) e la saldatura TIG (Tungsten Inert Gas) sono processi di saldatura ampiamente utilizzati in molteplici settori industriali. Uno degli aspetti chiave di questi processi è la capacità di utilizzare materiali da riporto e antiusura, che permettono di rinforzare e proteggere le superfici soggette a usura, corrosione o abrasione. In questo articolo, esploreremo i materiali da riporto e antiusura utilizzati nelle saldature MIG e TIG, le loro caratteristiche e le applicazioni specifiche.
Cos'è il Materiale da Riporto e Antiusura?
Il materiale da riporto e antiusura, conosciuto anche come materiale di apporto per saldatura dura o saldatura di riporto, è costituito da leghe specializzate progettate per fornire elevata resistenza all'usura, alla corrosione e all'abrasione. Questi materiali vengono depositati sulla superficie di parti o componenti soggette ad elevati carichi meccanici, attrito o ambiente corrosivo. I processi di saldatura MIG e TIG consentono di applicare questi materiali in modo preciso e controllato.
Materiali da Riporto e Antiusura Comuni:
- Leghe a Base di Cobalto: Le leghe a base di cobalto sono ampiamente utilizzate per il riporto e la protezione antiusura. Queste leghe presentano una struttura metallica molto dura e resistente all'usura, ideale per applicazioni che richiedono alta resistenza all'abrasione e alle alte temperature. Le leghe a base di cobalto sono spesso utilizzate in settori come quello dell'energia, dell'estrattivo e dell'industria petrolchimica.
- Leghe di Stellite: Le leghe di Stellite sono una classe di leghe a base di cobalto e cromo, spesso contenenti anche tungsteno o molibdeno. Le leghe di Stellite sono conosciute per la loro elevata resistenza all'usura, alla corrosione e alle alte temperature. Trovano applicazione in utensili da taglio, valvole, lame, turbine e parti esposte a usura elevata.
- Leghe di Carburo di Tungsteno: Le leghe di carburo di tungsteno sono costituite da particelle di carburo di tungsteno incorporate in una matrice di lega. Queste leghe offrono una resistenza superiore all'abrasione e alla corrosione, rendendole ideali per utensili da taglio, punte di trapani, lame e componenti meccanici soggetti a usura intensa.
- Acciaio Inossidabile Antiusura: Gli acciai inossidabili antiusura sono formulati con una maggiore percentuale di cromo e molibdeno, che conferiscono loro una migliore resistenza all'usura e alla corrosione. Sono spesso utilizzati per proteggere parti meccaniche soggette a usura in ambienti corrosivi o abrasivi.
Applicazioni dei Materiali da Riporto e Antiusura:
I materiali da riporto e antiusura trovano applicazione in una vasta gamma di settori e applicazioni, tra cui:
- Industria Mineraria ed Estrattiva: Utilizzati per rivestire parti di macchinari e utensili soggetti ad abrasione durante l'estrazione mineraria.
- Industria Petrolchimica: Impiegati per proteggere valvole, tubazioni e componenti esposti a condizioni di alta temperatura e corrosione.
- Produzione di Energia: Utilizzati per rinforzare turbine, pale di ventole e componenti critici di macchine a turbina.
- Lavorazioni Meccaniche e Utensili: Impiegati per estendere la vita utile di utensili da taglio, frese e trapani.
- Settore Navale e Marittimo: Utilizzati per proteggere componenti meccanici esposti alle condizioni marine e all'usura del mare.
Saldatura MIG e TIG: Caratteristiche di Resistenza e Qualità
La saldatura MIG (Metal Inert Gas) e TIG (Tungsten Inert Gas) sono due dei metodi di saldatura più utilizzati in diversi settori industriali e manifatturieri. Sebbene entrambi i processi siano ampiamente utilizzati per unire i materiali, presentano caratteristiche distintive che influenzano la resistenza e la qualità delle giunzioni. In questo articolo, esamineremo le differenze tra la saldatura MIG e TIG riguardo alle loro caratteristiche di resistenza e qualità.
Saldatura MIG:
La saldatura MIG è un processo di saldatura ad arco elettrico in cui un filo di saldatura massiccio o animato viene alimentato attraverso una pistola di saldatura MIG. Durante la saldatura, il filo si scioglie e forma una pozzetta di saldatura sulla giunzione dei materiali, mentre un gas inerte, come l'argon o una miscela di gas argon/elio, protegge la zona di saldatura da contaminazioni esterne.
Caratteristiche di Resistenza e Qualità della Saldatura MIG:
- Velocità di Saldatura: La saldatura MIG è generalmente più veloce della saldatura TIG, poiché il filo viene alimentato automaticamente e il processo richiede meno manipolazione manuale.
- Profondità di Penetrazione: La saldatura MIG ha una penetrazione media, che può essere adatta per la maggior parte delle applicazioni industriali.
- Versatilità dei Materiali: La saldatura MIG è ampiamente utilizzata per la saldatura di acciaio al carbonio, acciaio inossidabile e alluminio, rendendola più versatile rispetto alla saldatura TIG.
- Rischi di Contaminazione: La saldatura MIG ha un rischio leggermente maggiore di contaminazione della giunzione, poiché la pozzetta di saldatura potrebbe contenere inclusioni di gas o impurità.
- Uniformità della Saldatura: La saldatura MIG tende a fornire una saldatura più uniforme e continua, poiché il filo viene alimentato in modo costante.
Saldatura TIG:
La saldatura TIG è un processo di saldatura ad arco elettrico in cui un elettrodo di tungsteno non consumabile viene utilizzato per generare l'arco elettrico. Durante la saldatura TIG, il materiale di apporto, se necessario, deve essere aggiunto manualmente separatamente.
Caratteristiche di Resistenza e Qualità della Saldatura TIG:
- Controllo Preciso: La saldatura TIG offre un controllo più preciso sull'arco e sulla quantità di calore applicata alla giunzione, il che la rende adatta per saldature di alta precisione e applicazioni specializzate.
- Profondità di Penetrazione: La saldatura TIG produce una profondità di penetrazione inferiore rispetto alla saldatura MIG, ma ciò può essere vantaggioso per evitare la fusione eccessiva di materiali sottili.
- Versatilità dei Materiali: La saldatura TIG è utilizzata principalmente per la saldatura di materiali critici, come acciai legati, leghe di alluminio e titanio.
- Qualità Estetica: La saldatura TIG produce giunzioni esteticamente piacevoli e pulite, ed è spesso utilizzata per applicazioni in cui l'aspetto conta.
- Minore Rischio di Contaminazione: Poiché il materiale di apporto è aggiunto manualmente, la saldatura TIG ha un minore rischio di contaminazione della giunzione.
Conclusioni:
La scelta del materiale di apporto per la saldatura MIG-TIG dipende dalle specifiche esigenze dell'applicazione, dal materiale base da saldare e dalle proprietà meccaniche richieste per la giunzione saldata. È fondamentale selezionare il tipo appropriato di materiale di apporto per garantire saldature di alta qualità, resistenza e durabilità nelle diverse applicazioni industriali, manifatturiere e aerospaziali.
