Avvitatore ad Impulsi Cordless Ingersoll Rand W9691

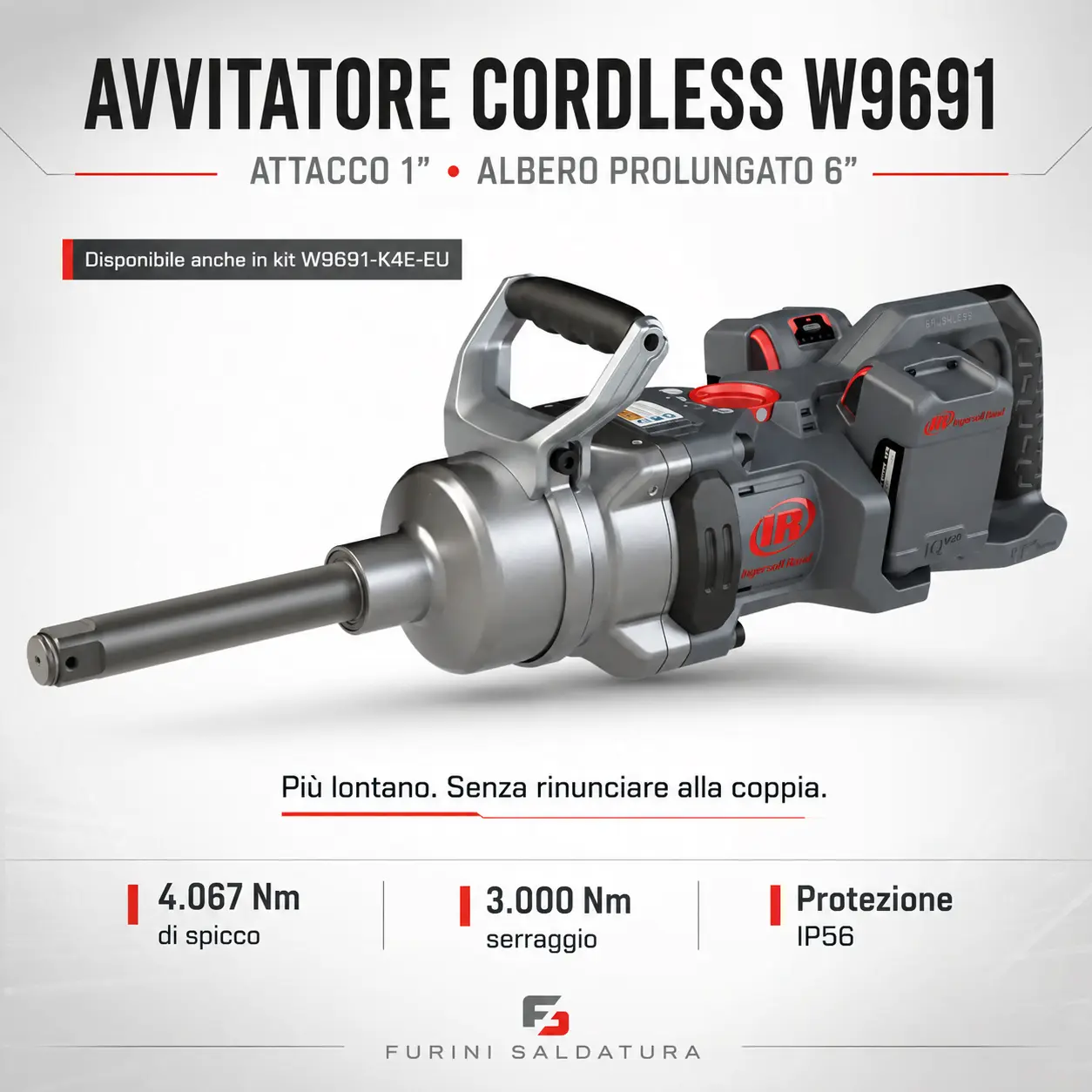

Avvitatore ad Impulsi Cordless Ingersoll Rand W9691 con Albero Prolungato da 6″

Avvitatore industriale da 1″ con coppia di spicco fino a 4.067 Nm, doppia alimentazione IQV20 e albero esteso per fissaggi profondi.

Oltre la potenza, arriva più lontano: l’albero prolungato da 6″ consente di raggiungere dadi arretrati, ruote gemellate e collegamenti difficilmente accessibili.

✅ Sconto applicato automaticamente nel carrello.

✅ Offerte personalizzate per aziende in base a configurazione, quantità, batterie e bussole da impatto.

Descrizione Tecnica

L’Ingersoll Rand W9691 è un avvitatore ad impulsi cordless da 1″, progettato per manutenzioni industriali e serraggi gravosi in zone profonde o arretrate.

L’albero prolungato da 6″ – circa 152 mm facilita l’accesso a ruote gemellate, dadi incassati e fissaggi non raggiungibili con un avvitatore ad albero standard.

La doppia alimentazione con batterie IQV20 BL2022 da 5,0 Ah permette di sviluppare:

• coppia di spicco fino a 4.067 Nm;
• coppia massima di serraggio di 3.000 Nm;
• coppia massima in svitatura di 3.000 Nm;
• velocità massima di 890 giri/min;
• frequenza fino a 1.170 impulsi/min.

L’impugnatura a D, la maniglia ausiliaria regolabile a 360° e le batterie integrate nel telaio favoriscono controllo e bilanciamento. Specifiche ufficiali Ingersoll Rand W9691

Caratteristiche Tecniche Principali

Coppia di Spicco di 4.067 Nm

Elevata capacità di sbloccaggio per dadi serrati, ossidati o sottoposti a carichi gravosi.

Serraggio Massimo di 3.000 Nm

Potenza indicata per manutenzione di mezzi pesanti, impianti industriali e macchinari.

Albero Prolungato da 6″

Permette alla bussola di raggiungere collegamenti arretrati senza ricorrere a prolunghe separate.

Attacco Quadro da 1″

Completo di anello di ritenuta della bussola e foro passante per un fissaggio sicuro degli accessori.

Quattro Modalità di Potenza

Consentono di adattare l’erogazione alle fasi di accostamento, serraggio e svitatura.

Protezione IP56

Protezione contro polvere e forti getti d’acqua per ambienti industriali e manutenzioni sul campo.

Dati Tecnici W9691

Configurazioni Disponibili

W9691 – Solo Utensile

Comprende l’avvitatore con albero prolungato da 6″.

È indicato per aziende che dispongono già di:

• almeno due batterie BL2022;
• caricatore IQV20 compatibile;
• bussole industriali da impatto con attacco da 1″.

L’utensile richiede due batterie installate contemporaneamente.

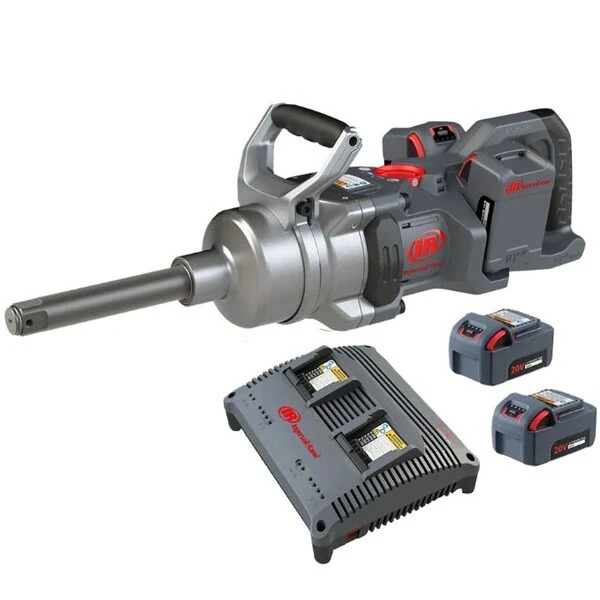

W9691-K4E-EU – Kit Completo

Il kit comprende:

• 1 avvitatore W9691;
• 4 batterie BL2022 da 5,0 Ah;
• 1 caricatore a due vani.

Due batterie alimentano l’utensile, mentre la seconda coppia può essere mantenuta carica e pronta per la sostituzione.

Scelta Rapida

Scegli W9691 Solo Utensile se:

• disponi già della piattaforma IQV20;
• possiedi batterie BL2022 e caricatore;
• vuoi ampliare un parco utensili esistente.

Scegli W9691-K4E-EU se:

• parti da una nuova configurazione;
• utilizzi l’avvitatore durante turni prolungati;
• vuoi limitare le interruzioni per la ricarica;
• necessiti di due batterie operative e due di riserva.

Quando Scegliere l’Albero Prolungato

Il W9691 è particolarmente indicato per:

✔ ruote gemellate di autocarri;
✔ dadi incassati o arretrati;
✔ macchine movimento terra;
✔ mezzi agricoli di grandi dimensioni;
✔ strutture con accesso profondo;
✔ applicazioni nelle quali una testa standard non raggiunge il fissaggio.

Per collegamenti facilmente accessibili, un modello ad albero standard risulta più compatto e maneggevole.

Modalità di Controllo della Potenza

Il sistema IQV Power Control offre quattro livelli, due dei quali con arresto automatico indicativo:

• Snug Mode: circa 250 Nm;
• Mid-Power: circa 550 Nm;
• modalità ad elevata potenza;
• modalità massima per applicazioni gravose.

Gli arresti automatici facilitano accostamento e preserraggio, ma non certificano la coppia finale.

Bussole Compatibili

Utilizzare esclusivamente:

• bussole da impatto con attacco da 1″;
• accessori dimensionati per coppie superiori a 4.000 Nm;
• sistemi di ritenuta compatibili con anello e foro passante;
• bussole con profondità adeguata all’applicazione.

Non utilizzare bussole cromate per azionamento manuale.

Vantaggi Operativi

✔ Coppia di spicco fino a 4.067 Nm
✔ Serraggio massimo di 3.000 Nm
✔ Albero prolungato da 6″
✔ Nessun compressore o tubo pneumatico
✔ Quattro modalità di potenza
✔ Due arresti automatici
✔ Impugnatura ausiliaria regolabile a 360°
✔ Protezione industriale IP56
✔ Compatibilità con batterie IQV20

Risultato Operativo Reale

La corretta configurazione permette di ottenere:

✔ accesso diretto ai dadi arretrati;
✔ minore necessità di utilizzare prolunghe;
✔ avviamento più rapido del lavoro;
✔ completa mobilità sul piazzale o in cantiere;
✔ riduzione dei tubi nell’area operativa;
✔ maggiore continuità con il kit da quattro batterie.

Autonomia Operativa

Il produttore indica una capacità fino a 250 bulloni per carica.

L’autonomia effettiva dipende da:

• coppia richiesta;
• diametro del fissaggio;
• condizioni del filetto;
• frequenza degli sbloccaggi;
• temperatura;
• stato delle batterie;
• durata di ogni ciclo operativo.

Aree di Applicazione

✔ Manutenzione di autocarri e flotte
✔ Ruote gemellate
✔ Macchine movimento terra
✔ Mezzi agricoli
✔ Settore ferroviario
✔ Produzione energetica
✔ Impianti petroliferi e gas
✔ Manutenzione di macchinari pesanti
✔ Montaggi industriali sul campo

Modalità d’Uso

Preparazione

Installare due batterie BL2022 cariche e montare una bussola da impatto compatibile.

Posizionamento

Impugnare sempre l’utensile dalla maniglia a D e dalla maniglia ausiliaria, mantenendo l’albero allineato al fissaggio.

Serraggio

Utilizzare le modalità automatiche per accostamento e preserraggio. Completare con chiave dinamometrica quando è richiesta una coppia certificata.

Svitatura

Applicare la potenza progressivamente, evitando inclinazioni e carichi laterali sull’albero prolungato.

Sicurezza e Manutenzione

✔ Indossare visiera o occhiali protettivi
✔ Utilizzare guanti e protezioni acustiche
✔ Impiegare esclusivamente bussole da impatto
✔ Utilizzare sempre entrambe le impugnature
✔ Mantenere l’albero allineato al dado
✔ Controllare attacco e sistema di ritenuta
✔ Rimuovere le batterie prima della manutenzione
✔ Non utilizzare batterie danneggiate
✔ Mantenere puliti contatti e sedi delle batterie

Errori Comuni da Evitare

Confondere Coppia di Spicco e Coppia di Serraggio

I 4.067 Nm rappresentano la capacità massima di sbloccaggio. La coppia massima di serraggio dichiarata è 3.000 Nm, non 3.500 Nm.

Applicare Carichi Laterali all’Albero

L’albero prolungato deve lavorare allineato al fissaggio. Un’inclinazione eccessiva aumenta sollecitazioni, vibrazioni e usura dell’attacco.

Garanzia

Il produttore indica una garanzia limitata di 3 anni su utensile e caricatore, soggetta alle condizioni ufficiali Ingersoll Rand.

Verificare separatamente registrazione e copertura prevista per le batterie.

Categorie

• Avvitatori ad impulsi cordless
• Avvitatori industriali da 1″
• Avvitatori con albero prolungato
• Avvitatori Ingersoll Rand IQV20
• Avvitatori per autocarri
• Utensili per ruote gemellate
• Attrezzature per manutenzione pesante

FAQ

Qual è la coppia di spicco del W9691?

Il modello raggiunge una coppia di spicco di 4.067 Nm.

Qual è la coppia massima di serraggio?

La coppia massima dichiarata è di 3.000 Nm.

Quanto è lungo l’albero prolungato?

L’albero misura 6″, equivalenti a circa 152 mm.

Quante batterie utilizza contemporaneamente?

Il W9691 richiede due batterie IQV20 BL2022 da 20 V.

Cosa comprende il kit W9691-K4E-EU?

Avvitatore W9691, quattro batterie BL2022 da 5,0 Ah e caricatore a due vani.

Qual è il vantaggio delle quattro batterie?

Due alimentano l’avvitatore, mentre le altre due possono essere mantenute cariche e pronte per il cambio.

È indicato per le ruote gemellate?

Sì. L’albero prolungato facilita l’accesso ai dadi più interni.

Le modalità automatiche sostituiscono la chiave dinamometrica?

No. Facilitano accostamento e preserraggio, ma non certificano la coppia finale.

Quali bussole devono essere utilizzate?

Bussole industriali da impatto con attacco quadro da 1″.

Qual è la differenza rispetto al W9491?

Il W9691 dispone di albero prolungato da 6″ e maggiore coppia di spicco; il W9491 utilizza un albero standard più compatto.

Conclusione

L’Ingersoll Rand W9691 unisce una coppia di spicco di 4.067 Nm alla maggiore accessibilità offerta dall’albero prolungato da 6″.

La versione solo utensile è indicata per chi possiede già la piattaforma IQV20; il kit W9691-K4E-EU, con quattro batterie e caricatore doppio, offre una configurazione completa per lavorazioni continuative.

Seleziona la configurazione oppure richiedi a Furini Saldatura una quotazione B2B completa di avvitatore, batterie e bussole industriali da 1″.
