Brache di sollevamento in poliestere a 1- 2 – 3 e 4 bracci
*Prezzi Iva Inclusa
Opzione Confezione A
PD1G-01-Richiedi un’offerta su misura per la tua azienda.
Opzione Confezione B
PD2G-01-Richiedi un’offerta su misura per la tua azienda.
Opzione Confezione C
PD3G-01-Richiedi un’offerta su misura per la tua azienda.
Opzione Confezione D
PD4G-01-Richiedi un’offerta su misura per la tua azienda.
Come richiedere un preventivo
- Seleziona l'articolo
- Vai al chekout
- Aggiungi al carrello
- Invia l'ordine
CARATTERISTICHE TECNICHE

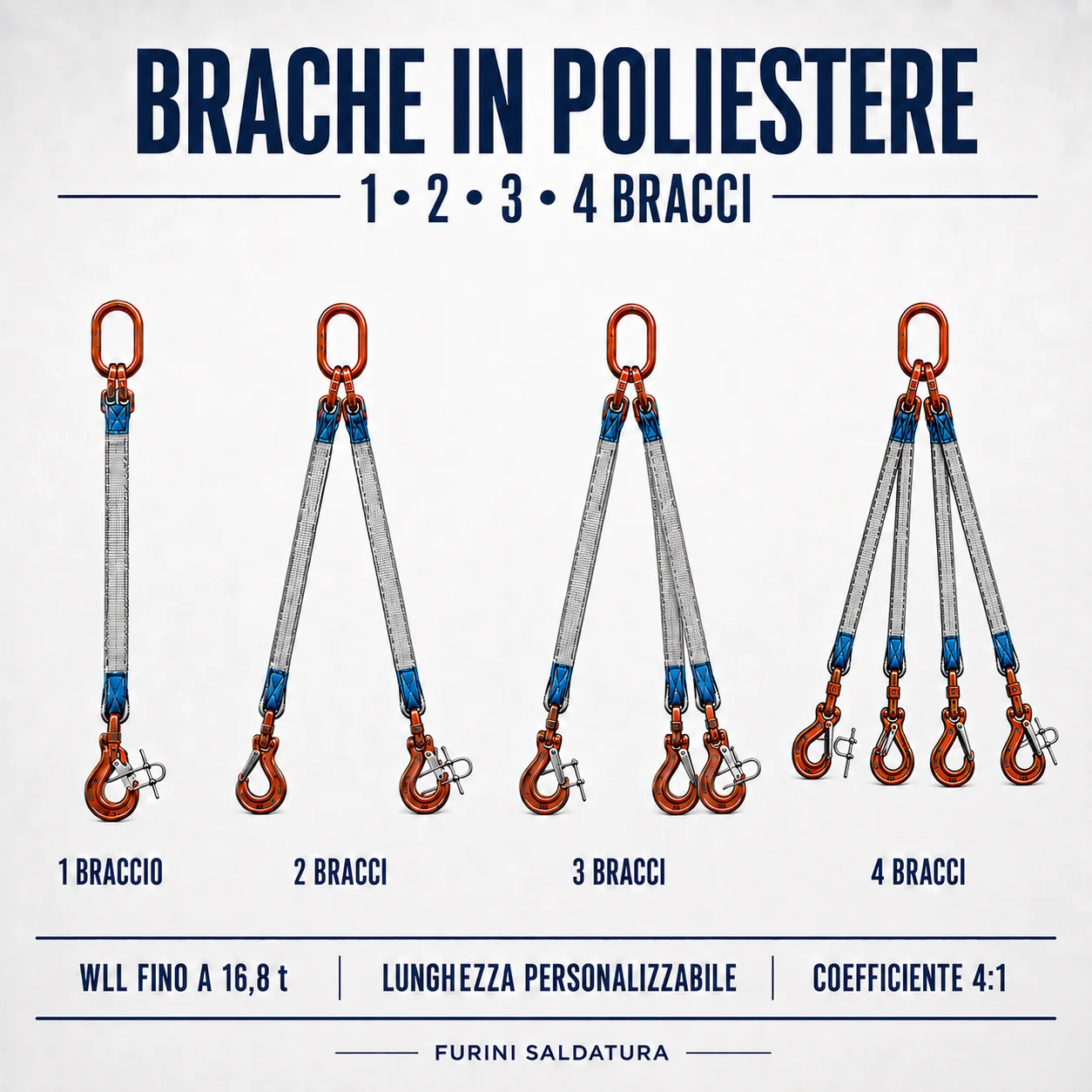

Brache di sollevamento in poliestere a 1- 2 – 3 e 4 bracci
brache di sollevamento in poliestere a bracci multipli
✅ Sconto automatico nel carrello.
✅ Offerte personalizzate per aziende in base a portata, lunghezza e quantità.
Descrizione tecnica
Le brache di sollevamento serie PD1G, PD2G, PD3G e PD4G sono sistemi assemblati in poliestere disponibili nelle configurazioni a uno, due, tre o quattro bracci.
Ogni configurazione abbina una campanella Masterlink, dispositivi di giunzione meccanica e terminali selezionabili tra:
- gancio con sicurezza a molla;
- gancio automatico self-locking.
La lunghezza utile dei bracci è personalizzabile. Su richiesta, le brache possono essere realizzate con Roundslings in poliestere, adattando lunghezza e configurazione alle caratteristiche del carico.
La gamma copre portate WLL fino a:
- 8 tonnellate con un braccio;
- 11,2 tonnellate con due bracci;
- 16,8 tonnellate con tre o quattro bracci.
Nelle configurazioni multiple la portata dipende dall’angolo di lavoro: aumentando l’inclinazione dei bracci rispetto alla verticale, la WLL disponibile diminuisce.
Caratteristiche principali
- Configurazioni a 1, 2, 3 o 4 bracci
- Bracci in poliestere
- Realizzazione con Roundslings su richiesta
- Lunghezza utile personalizzabile
- Campanella Masterlink dimensionata in base alla portata
- Giunzioni meccaniche dedicate
- Ganci con sicurezza a molla
- Ganci automatici self-locking
- Coefficiente di sicurezza dichiarato della braca assemblata: 4:1
- Portata massima fino a 16,8 tonnellate, secondo configurazione e angolo
Differenze tra le configurazioni
| Configurazione | Impiego indicativo | WLL disponibile |
|---|---|---|
| 1 braccio – PD1G | Sollevamento da un singolo punto di presa | 1–8 t |
| 2 bracci – PD2G | Collegamento bilanciato su due punti | 1,4–11,2 t |
| 3 bracci – PD3G | Presa stabile su tre punti di sollevamento | 2,1–16,8 t |
| 4 bracci – PD4G | Collegamento su quattro punti e maggiore controllo del carico | 2,1–16,8 t |
Le versioni a tre e quattro bracci riportano le stesse WLL. Il quarto braccio può migliorare distribuzione e stabilità della presa, ma non aumenta automaticamente la portata nominale rispetto alla configurazione a tre bracci.
Come scegliere il numero di bracci
Braca a un braccio
Indicata per carichi dotati di un singolo punto di sollevamento correttamente posizionato rispetto al baricentro.
È la configurazione più semplice, ma richiede che il punto di presa sia idoneo a sostenere l’intero carico.
Braca a due bracci
Adatta a strutture, macchinari e componenti dotati di due punti di ancoraggio.
La portata deve essere scelta considerando l’angolo effettivo dei bracci:
- da 0° a 45°;
- da 45° a 60°.
Braca a tre bracci
Permette di collegare il carico su tre punti, migliorando la stabilità quando geometria e posizione del baricentro risultano compatibili.
Braca a quattro bracci
Indicata per carichi dotati di quattro punti di presa. La presenza del quarto braccio migliora il controllo, ma non garantisce una distribuzione perfettamente uniforme del peso.
Per carichi asimmetrici o con baricentro decentrato è necessario valutare la portata effettivamente applicata a ogni singolo braccio.
Tabella brache a un braccio PD1G
| Modello | WLL | Campanella Masterlink AxBxD | Giunzione meccanica | Gancio a molla | Gancio self-locking |
| PD1G-01 | 1 t | WA100 – 70×120×16 mm | 08SAG07 | 08WA30S | 08SL07 |
| PD1G-02 | 2 t | WA100 – 70×120×16 mm | 08SAG07 | 08WA30S | 08SL07 |
| PD1G-03 | 3 t | WA100BIS – 80×140×18 mm | 08SAG10 | 08WA31S | 08SL10 |
| PD1G-04 | 4 t | WA101 – 95×160×22 mm | 08SAG13 | 08WA32S | 08SL13 |
| PD1G-05 | 5 t | WA101 – 95×160×22 mm | 08SAG13 | 08WA32S | 08SL13 |
| PD1G-08 | 8 t | WA102 – 95×170×25 mm | 08SAG16 | 08WA33S | 08SL16 |
Tabella brache a due bracci PD2G
| Modello | WLL 0°–45° | WLL 45°–60° | Campanella Masterlink AxBxD | Giunzione | Gancio a molla | Self-locking |
| PD2G-01 | 1,40 t | 1,00 t | WA100 – 70×120×16 mm | 08SAG07 | 08WA30S | 08SL07 |
| PD2G-02 | 2,80 t | 2,00 t | WA100BIS – 80×140×18 mm | 08SAG07 | 08WA30S | 08SL07 |
| PD2G-03 | 4,20 t | 3,00 t | WA101 – 95×160×22 mm | 08SAG10 | 08WA31S | 08SL10 |
| PD2G-04 | 5,60 t | 4,00 t | WA102 – 95×170×25 mm | 08SAG13 | 08WA32S | 08SL13 |
| PD2G-05 | 7,00 t | 5,00 t | WA102 – 95×170×25 mm | 08SAG13 | 08WA32S | 08SL13 |
| PD2G-08 | 11,20 t | 8,00 t | WA103 – 140×240×32 mm | 08SAG16 | 08WA33S | 08SL16 |
Tabella brache a tre bracci PD3G
| Modello | WLL 0°–45° | WLL 45°–60° | Campanella Masterlink AxBxD | Giunzione | Gancio a molla | Self-locking |
| PD3G-01 | 2,10 t | 1,50 t | WA101SA – 90×160×20 mm | 08SAG07 | 08WA30S | 08SL07 |
| PD3G-02 | 4,20 t | 3,00 t | WA101SA – 90×160×20 mm | 08SAG07 | 08WA30S | 08SL07 |
| PD3G-03 | 6,30 t | 4,50 t | WA102SA – 95×170×25 mm | 08SAG10 | 08WA31S | 08SL10 |
| PD3G-04 | 8,40 t | 6,00 t | WA103SA – 120×200×30 mm | 08SAG13 | 08WA32S | 08SL13 |
| PD3G-05 | 10,50 t | 7,50 t | WA103SA – 120×200×30 mm | 08SAG13 | 08WA32S | 08SL13 |
| PD3G-08 | 16,80 t | 11,20 t | WA104SA – 140×240×32 mm | 08SAG16 | 08WA33S | 08SL16 |
Tabella brache a quattro bracci PD4G
| Modello | WLL 0°–45° | WLL 45°–60° | Campanella Masterlink AxBxD | Giunzione | Gancio a molla | Self-locking |
| PD4G-01 | 2,10 t | 1,50 t | WA101SA – 90×160×20 mm | 08SAG07 | 08WA30S | 08SL07 |
| PD4G-02 | 4,20 t | 3,00 t | WA101SA – 90×160×20 mm | 08SAG07 | 08WA30S | 08SL07 |
| PD4G-03 | 6,30 t | 4,50 t | WA102SA – 95×170×25 mm | 08SAG10 | 08WA31S | 08SL10 |
| PD4G-04 | 8,40 t | 6,00 t | WA103SA – 120×200×30 mm | 08SAG13 | 08WA32S | 08SL13 |
| PD4G-05 | 10,50 t | 7,50 t | WA103SA – 120×200×30 mm | 08SAG13 | 08WA32S | 08SL13 |
| PD4G-08 | 16,80 t | 11,20 t | WA104SA – 140×240×32 mm | 08SAG16 | 08WA33S | 08SL16 |
Differenze tra configurazioni
| Configurazione | Utilizzo | WLL |
|---|---|---|
| 1 braccio | sollevamento singolo punto | 1–8 t |
| 2 bracci | carichi bilanciati | 1,4–11,2 t |
| 3 bracci | maggiore stabilità | 2,1–16,8 t |
| 4 bracci | controllo su 4 punti | 2,1–16,8 t |
👉 Le versioni a 3 e 4 bracci hanno la stessa WLL: il quarto braccio migliora la stabilità, non la portata.
Scelta rapida
- 1 braccio: un solo punto di presa
- 2 bracci: due punti e carico bilanciato
- 3 bracci: maggiore stabilità su geometrie complesse
- 4 bracci: massima stabilità su 4 punti (non aumenta la WLL)
Angoli di lavoro
- 0°–45° → portata massima
- 45°–60° → portata ridotta
- oltre 60° → non ammesso
Terminali
| Tipo | Uso |
| Gancio a molla | uso frequente e rapido |
| Self-locking | maggiore sicurezza di trattenuta |
Normative
- UNI EN 1492-1:2009
- UNI EN 1492-2:2009
- Direttiva 2006/42/CE
- Coefficiente di sicurezza: 4:1
Applicazioni
- Sollevamento di macchinari industriali
- Carpenteria metallica
- Montaggio di strutture
- Movimentazione di telai e componenti
- Manutenzione industriale
- Officine meccaniche
- Impianti produttivi
- Carichi dotati di più punti di ancoraggio
Avvertenze essenziali
- non superare la WLL
- verificare sempre angolo e baricentro
- non utilizzare brache danneggiate
- proteggere da spigoli e abrasioni
- ispezione prima di ogni uso
FAQ essenziali
La braca a 4 bracci solleva di più?
No, ha la stessa WLL della 3 bracci.
Perché la portata cambia con l’angolo?
Perché aumenta la trazione sui singoli bracci.
Si possono personalizzare le lunghezze?
Sì, su richiesta.
Cosa significa 4:1?
È il coefficiente di sicurezza, non la portata operativa.
Configurazione su richiesta
È possibile definire:
- numero bracci
- WLL
- lunghezza utile
- tipo di gancio
- configurazione con Roundslings
Contatta Furini Saldatura per configurazioni e preventivi personalizzati.
