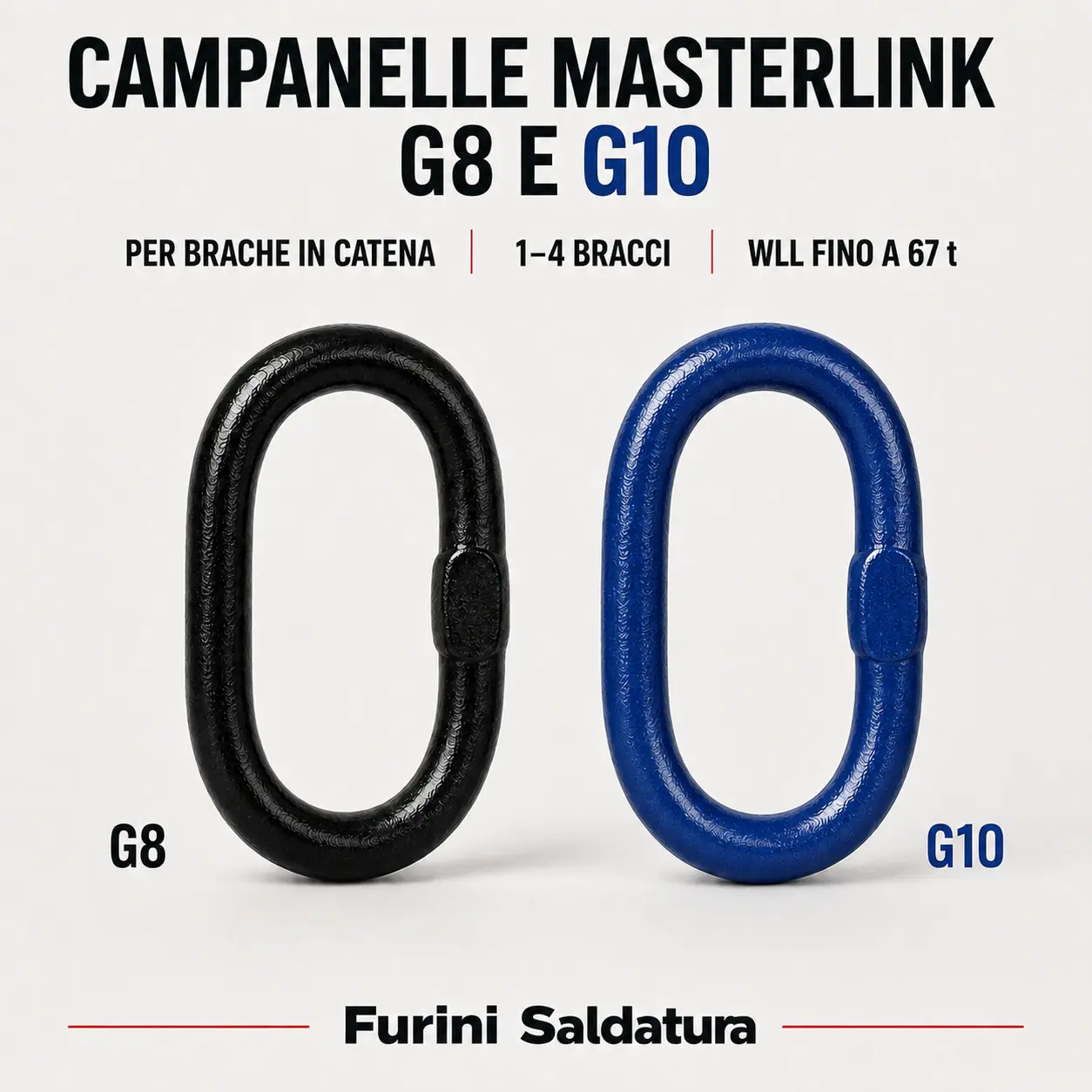

Campanelle Masterlink G8 e G10 per brache in catena
campanelle Masterlink G8 e G10
✅ Sconto automatico nel carrello.
✅ Offerte personalizzate per aziende in base a portata, lunghezza e quantità.
Descrizione tecnica
Le campanelle Masterlink G8 e G10 collegano la braca in catena al gancio di gru, carroponte o apparecchio di sollevamento.
La gamma comprende campanelle:
- semplici per brache a 1–2 bracci;
- triple Masterlink Assembly per 3–4 bracci;
- G10 protette per ganci DIN;
- speciali per ganci gru fino a N.25 o N.40.
Sono disponibili per catene da 6 a 36 mm, con WLL dichiarate da 2 a 67 t, secondo modello e configurazione.
La scelta deve considerare grado, diametro della catena, numero dei bracci, WLL, angolo di lavoro e dimensioni del gancio. La portata finale della braca rimane sempre limitata dal componente con la WLL più bassa.
Le campanelle trovano impiego in carpenterie, officine, manutenzione industriale, cantieri e movimentazione di macchinari o strutture.
Scelta rapida
| Famiglia | Configurazione | Grado | WLL disponibile | Quando sceglierla |
|---|---|---|---|---|
| Semplice | 1–2 bracci | G8/G10 | 2,00–50,00 t | Brache standard a uno o due bracci |
| Tripla | 3–4 bracci | G8/G10 | 3,00–67,00 t | Brache multiple con sotto-anelli |
| MFH/MFHW DIN | 1–4 bracci | G10 | 7,50–28,00 t | Collegamento a ganci gru DIN |
| CMT/CMLS | 1 braccio | G8/G10 | 2,00–10,00 t | Ganci gru fino a N.25 |
| CMT/CMLD | 2–4 bracci | G8/G10 | 2,80–17,00 t | Configurazioni speciali fino a N.25 |
| TN | 2–4 bracci | G10 | 5,60–22,40 t | Ganci fino a N.40 e maggiore spazio interno |
In sintesi:
- 1–2 bracci → campanella semplice;
- 3–4 bracci → campanella tripla;
- gancio DIN → MFH/MFHW;
- gancio fino a N.25 → CMT, CMLS o CMLD;
- gancio fino a N.40 → TN.
Il colore agevola l’identificazione di catalogo, ma la selezione deve essere effettuata tramite codice, marcatura, grado, WLL e certificazione.
Campanelle semplici e triple G8/G10
Unità: WLL in tonnellate, peso in chilogrammi e dimensioni in millimetri.
Per le campanelle semplici, il primo diametro indica la catena per un braccio e il secondo quella per due bracci.
Per le triple, A × B × D identifica la campanella principale e a × b × d i sotto-anelli.
| Configurazione | Catena G8 | Campanella G8 | Catena G10 | Campanella G10 |
| Semplice – 1/2 bracci | — | — | 6/7 mm · 6 mm | 36D13 2,00 t · 0,60 kg 110 × 60 × 13 · S 7 |
| Semplice – 1/2 bracci | 7/8 mm · 7 mm | 08WA100 2,20 t · 0,60 kg 120 × 70 × 16 · S 7 |
8 mm · 7 mm | 36D16 2,75 t · 0,60 kg 120 × 70 × 16 · S 7 |
| Semplice – 1/2 bracci | 10 mm · 8 mm | 08WA100BIS 3,20 t · 0,85 kg 140 × 80 × 18 · S 8 |
10 mm · 8 mm | 36D18 4,00 t · 0,85 kg 140 × 80 × 18 · S 8 |
| Semplice – 1/2 bracci | 13 mm · 10 mm | 08WA101 5,30 t · 1,20 kg 160 × 95 × 22 · S 11 |
13 mm · 10 mm | 36D22 6,70 t · 1,20 kg 160 × 95 × 22 · S 11 |
| Semplice – 1/2 bracci | 16 mm · 13 mm | 08WA102 8,00 t · 2,00 kg 170 × 95 × 25 · S 13 |
16 mm · 13 mm | 36D26 10,00 t · 2,00 kg 170 × 95 × 25 · S 13 |
| Semplice – 1/2 bracci | 20 mm · 16 mm | 08WA103 15,00 t · 5,30 kg 240 × 140 × 32 · S 19 |
20 mm · 16 mm | 36D32 18,75 t · 5,30 kg 240 × 140 × 32 · S 19 |
| Semplice – 1/2 bracci | 22 mm · 20 mm | 08WA104 19,00 t · 7,30 kg 270 × 140 × 38 · S 21 |
22 mm · 20 mm | 36D40 23,75 t · 7,30 kg 270 × 140 × 38 · S 21 |
| Semplice – 1/2 bracci | 26 mm · 22 mm | 08WA105 21,20 t · 11,80 kg 300 × 180 × 45 |
26 mm · 22 mm | 36D45 26,50 t · 12,82 kg 340 × 180 × 45 |
| Semplice – 1/2 bracci | 32 mm · 26 mm | 08WA106 31,50 t · 16,55 kg 350 × 190 × 51 |
32 mm · 26 mm | 36D51 40,00 t · 16,55 kg 350 × 190 × 51 |
| Semplice – 1/2 bracci | 36 mm · 32 mm | 08WA107 40,00 t · 27,00 kg 400 × 200 × 57 |
36 mm · 32 mm | 36D57 50,00 t · 20,00 kg 400 × 200 × 57 |
| Tripla – 3/4 bracci | — | — | 6 mm | 36SET06 3,00 t · 1,80 kg 140 × 90 × 19 120 × 70 × 14 · S 7 |
| Tripla – 3/4 bracci | 7/8 mm | 08WA101SA 4,25 t · 2,60 kg 160 × 90 × 20 120 × 70 × 16 · S 7 |
8 mm | 36SET08 5,35 t · 2,60 kg 160 × 95 × 22 120 × 70 × 16 · S 7 |
| Tripla – 3/4 bracci | 10 mm | 08WA102SA 6,70 t · 4,45 kg 170 × 95 × 25 160 × 95 × 20 · S 8 |
10 mm | 36SET10 8,40 t · 4,50 kg 170 × 95 × 25 160 × 95 × 20 · S 8 |
| Tripla – 3/4 bracci | 13 mm | 08WA103SA 11,20 t · 7,00 kg 200 × 120 × 30 170 × 95 × 25 · S 11 |
13 mm | 36SET13 14,00 t · 7,00 kg 200 × 120 × 30 170 × 95 × 25 · S 11 |
| Tripla – 3/4 bracci | 16 mm | 08WA104SA 17,00 t · 11,50 kg 240 × 140 × 32 200 × 120 × 28 · S 13 |
16 mm | 36SET16 21,25 t · 11,50 kg 240 × 140 × 32 200 × 120 × 28 · S 13 |
| Tripla – 3/4 bracci | 20 mm | 08WA105SA 26,50 t · 26,50 kg 300 × 180 × 45 270 × 140 × 38 · S 19 |
20 mm | 36SET20 24,00 t · 22,65 kg 350 × 190 × 50 150 × 70 × 32 |
| Tripla – 3/4 bracci | 22 mm | 08WA106SA 31,50 t · 41,50 kg 380 × 200 × 50 300 × 180 × 45 · S 21 |
22 mm | 36SET22 28,00 t · 25,19 kg 350 × 190 × 50 170 × 75 × 36 |
| Tripla – 3/4 bracci | 26 mm | 08WA107SA 58,80 t · 60,00 kg 400 × 200 × 60 350 × 190 × 50 |
26 mm | 36SET26 39,75 t · 36,10 kg 400 × 200 × 57 170 × 80 × 40 |
| Tripla – 3/4 bracci | 32 mm | 08WA108SA 67,00 t · 64,40 kg 460 × 250 × 70 200 × 100 × 50 |
32 mm | 36SET32 60,00 t · 45,00 kg 460 × 250 × 71 200 × 100 × 50 |
La G10 offre generalmente portate superiori nelle misure standard, ma non in ogni configurazione: la WLL deve essere verificata modello per modello, soprattutto nelle campanelle triple di grande diametro.
Campanelle G10 per ganci gru DIN
Le serie MFH/MFHW sono destinate ai ganci gru DIN e presentano un coefficiente di sicurezza dichiarato 5:1.
| Modello | Catena 1 braccio | Catena 2 bracci | Catena 3–4 bracci | WLL | Peso | L × E × D | DIN 15401 max | DIN 15402 max |
| MFH-1310-10 | 13 mm | 10 mm | 8 mm | 7,50 t | 1,90 kg | 230 × 125 × 22 | 12 | 16 |
| MFH-1613-10 | 16 mm | 13 mm | 10 mm | 10,00 t | 3,20 kg | 250 × 135 × 28 | 12 | 16 |
| MFH-2016-10 | 20 mm | 16 mm | 13 mm | 17,00 t | 4,60 kg | 280 × 135 × 32 | 16 | 20 |
| MFH-2220-10 | 26 mm | 19–20 mm | 16 mm | 28,00 t | 8,60 kg | 320 × 175 × 40 | 25 | 32 |
| MFHW-2220-10 | 26 mm | 19–20 mm | 16 mm | 28,00 t | 9,90 kg | 355 × 225 × 40 | 50 | 63 |
La MFHW-2220-10 offre uno spazio interno maggiore ed è indicata quando le dimensioni del gancio non consentono l’impiego della versione MFH standard.
Campanelle speciali G8 e G10
Le serie CMT, CMLS e CMLD sono dimensionate per ganci fino a N.25. La serie TN G10, più ampia, è prevista per ganci fino a N.40.
| Configurazione | G8 – fino a N.25 | G10 – fino a N.25 | G10 TN – fino a N.40 |
| 1 braccio – 6/8 mm | CMT0108 8 mm · 2,00 t · 3,21 kg 22/16 · 340/70 · 180/34 |
CMLS22 6/7/8 mm · 2,50 t · 3,40 kg 23/13 · 340/60 · 180/38 |
— |
| 1 braccio – 10 mm | CMT0110 10 mm · 3,15 t · 4,58 kg 26/18 · 340/85 · 180/40 |
CMLS26 10 mm · 4,00 t · 4,70 kg 27/16 · 340/70 · 180/34 |
— |
| 1 braccio – 13 mm | CMT0113 13 mm · 5,30 t · 4,72 kg 26/20 · 340/85 · 180/40 |
— | — |
| 1 braccio – 16 mm | CMT0116 16 mm · 8,00 t · 6,51 kg 30/22 · 340/115 · 180/50 |
— | — |
| 1 braccio – 18 mm | CMT0118 18 mm · 10,00 t · 11,81 kg 40/26 · 340/140 · 180/65 |
— | — |
| 2 bracci – 6/8 mm | CMT0208 8 mm · 2,80 t · 3,59 kg 22/16 · 340/70 · 180/34 |
CMLD22 6/7/8 mm · 3,55 t · 3,50 kg 23/13 · 340/60 · 180/38 |
— |
| 2 bracci – 10 mm | CMT0210 10 mm · 4,25 t · 6,53 kg 30/18 · 340/85 · 180/40 |
CMLD26 10 mm · 5,60 t · 5,11 kg 27/16 · 340/70 · 180/34 |
TN26 10 mm · 5,60 t · 6,60 kg 27/19 · 430/85 · 220/40 |
| 2 bracci – 13 mm | CMT0213 13 mm · 7,50 t · 8,90 kg 35/20 · 340/85 · 180/40 |
CMLD32 13 mm · 9,50 t · 8,00 kg 33/19 · 340/85 · 180/40 |
TN32 13 mm · 9,50 t · 9,40 kg 33/19 · 430/85 · 220/40 |
| 2 bracci – 16 mm | CMT0216 16 mm · 11,20 t · 12,12 kg 40/22 · 340/115 · 180/50 |
CMLD40 16 mm · 14,00 t · 12,30 kg 40/23 · 340/115 · 180/50 |
TN40 16 mm · 14,00 t · 16,10 kg 40/27 · 430/140 · 220/65 |
| 2 bracci – 18/20 mm | CMT0218 18 mm · 14,00 t · 13,63 kg 40/26 · 340/140 · 180/65 |
— | TN45 19–20 mm · 22,40 t · 19,60 kg 45/27 · 430/140 · 220/65 |
| 3–4 bracci – 6 mm | — | CMLD22 6 mm · 3,55 t · 3,50 kg 23/13 · 340/60 · 180/38 |
— |
| 3–4 bracci – 7/8 mm | CMT0408 8 mm · 4,25 t · 6,53 kg 30/18 · 340/85 · 180/40 |
CMLD26 7/8 mm · 5,60 t · 5,11 kg 27/16 · 340/70 · 180/34 |
TN26 8 mm · 5,60 t · 6,60 kg 27/19 · 430/85 · 220/40 |
| 3–4 bracci – 10 mm | CMT0410 10 mm · 6,70 t · 6,53 kg 30/18 · 340/85 · 180/40 |
CMLD32 10 mm · 9,50 t · 8,00 kg 33/19 · 340/85 · 180/40 |
TN32 10 mm · 9,50 t · 9,40 kg 33/19 · 430/85 · 220/40 |
| 3–4 bracci – 13 mm | CMT0413 13 mm · 11,20 t · 12,12 kg 40/22 · 340/115 · 180/50 |
CMLD40 13 mm · 14,00 t · 12,30 kg 40/23 · 340/115 · 180/50 |
TN40 13 mm · 14,00 t · 16,10 kg 40/27 · 430/140 · 220/65 |
| 3–4 bracci – 16 mm | CMT0416 16 mm · 17,00 t · 13,63 kg 40/26 · 340/140 · 180/65 |
— | TN45 16 mm · 22,40 t · 19,60 kg 45/27 · 430/140 · 220/65 |
Nelle celle sono indicati, nell’ordine: diametro catena, WLL, peso, D/D1, P/P1 e L/L1.
I modelli CMLD e TN possono essere utilizzati con diametri differenti in base al numero dei bracci. 3,55 t equivalgono a 3.550 kg.
Verifica prima della scelta
- Definire peso, geometria e baricentro del carico.
- Stabilire numero e angolo dei bracci.
- Verificare grado e diametro della catena.
- Individuare la WLL necessaria.
- Controllare dimensioni e tipo del gancio: standard, DIN, N.25 o N.40.
- Verificare codice, marcatura e certificazione dell’assemblaggio.
La campanella deve appoggiare nel fondo del gancio senza incastri, forzature, appoggi sulla punta o carichi concentrati sui bordi.
Sicurezza e conformità
- Non superare la WLL.
- Non saldare, forare, molare o modificare la campanella.
- Non utilizzare componenti deformati, allungati, corrosi o danneggiati.
- Evitare carichi laterali, urti e sollecitazioni impulsive.
- Ispezionare l’intera braca prima dell’uso.
- Affidare assemblaggio e controlli periodici a personale competente.
Il coefficiente di sicurezza non rappresenta una portata aggiuntiva.
Per le versioni G8 dichiarate conformi a catalogo:
- UNI EN 1677-4:2009;
- Direttiva 2006/42/CE;
- coefficiente dichiarato 4:1.
Per le versioni G10, conformità e prestazioni devono essere verificate tramite documentazione del fabbricante. La UNI EN 1677-4 riguarda specificamente il grado 8 e non deve essere attribuita automaticamente alla G10.
Il coefficiente dichiarato è 4:1, ad eccezione della serie MFH/MFHW per ganci DIN, dichiarata 5:1.
La Direttiva 2006/42/CE si applica fino al 19 gennaio 2027; dal 20 gennaio 2027 si applicherà il Regolamento (UE) 2023/1230.
FAQ essenziali
Qual è la differenza tra campanella semplice e tripla?
La semplice è destinata alle brache a uno o due bracci; la tripla utilizza sotto-anelli per collegare brache a tre o quattro bracci.
La G10 ha sempre una portata superiore alla G8?
No. WLL e compatibilità devono essere verificate sul singolo codice, soprattutto nelle misure maggiori.
Posso combinare componenti G8 e G10?
Solo dopo una verifica tecnica dell’intero assemblaggio. La portata finale rimane quella del componente con la WLL più bassa.
Come scelgo tra CMLD e TN?
La CMLD è prevista per ganci fino a N.25; la TN offre dimensioni maggiorate ed è indicata per ganci fino a N.40.
Il coefficiente 4:1 o 5:1 permette di aumentare la WLL?
No. Il coefficiente di sicurezza non può essere utilizzato per superare la portata operativa dichiarata.
Configura la campanella Masterlink
Per individuare il modello corretto indica:
- grado G8 o G10;
- diametro della catena;
- numero dei bracci;
- WLL e angolo di lavoro;
- tipo e misura del gancio;
- dimensioni interne richieste;
- quantità.
Lo sconto viene applicato automaticamente nel carrello.
Per carpenterie, officine e utilizzatori professionali sono disponibili verifica della compatibilità, configurazioni complete e preventivi personalizzati.
Contatta Furini Saldatura per scegliere la campanella corretta ed evitare incompatibilità tra catena, portata e gancio gru.
