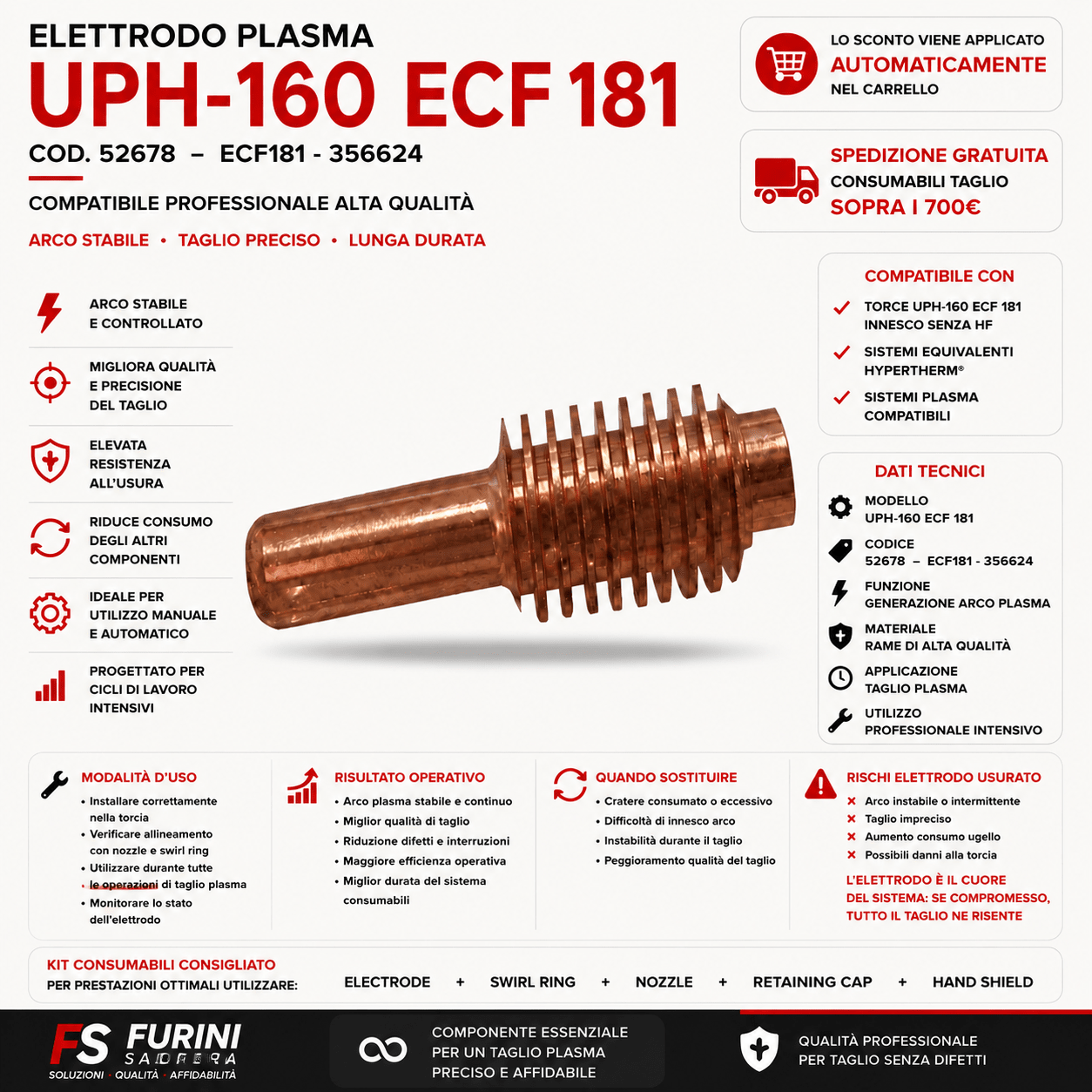

Elettrodo per Taglio Plasma UPH-160

Elettrodo plasma UPH-160 – codice 52678 / ECF 181

✅ Sconto applicato automaticamente nel carrello.

✅ Spedizione gratuita per ordini superiori a 700 €, secondo le condizioni applicate sul sito.

Descrizione tecnica

L’elettrodo plasma UPH-160 codice 52678 è il componente comune utilizzato nelle configurazioni della torcia UPH-160 Hybrid da 30 a 160 A.

L’elettrodo rimane invariato per tutto il campo di corrente della torcia. Al variare dell’amperaggio vengono invece selezionati ugello, retaining cap, shield e altri componenti specifici per la lavorazione richiesta.

La scheda riporta anche i riferimenti ECF 181 e 356624. Prima dell’ordine è consigliabile confrontare codice, forma e dimensioni con il componente installato.

Caratteristiche principali

• Elettrodo per torcia plasma UPH-160 Hybrid.
• Codice principale 52678.
• Riferimenti riportati: ECF 181 e 356624.
• Unico elettrodo per configurazioni da 30 a 160 A.
• Adatto a torce con accensione senza HF.
• Utilizzabile nelle configurazioni di taglio e scriccatura previste.
• Destinato ad applicazioni professionali.
• Disponibile in diverse quantità secondo l’opzione selezionata.

Dati tecnici

Funzione dell’elettrodo

L’elettrodo partecipa alla generazione e al mantenimento dell’arco plasma.

Lavora insieme a:

• swirl ring;
• ugello;
• retaining cap;
• shield o protezione esterna.

Lo stato dell’elettrodo influenza l’innesco e la regolarità dell’arco. Deve quindi essere controllato insieme all’ugello e agli altri consumabili della torcia.

Un solo elettrodo per tutta la gamma

Il codice 52678 viene utilizzato nelle configurazioni UPH-160 da 30 a 160 A.

L’amperaggio non viene determinato cambiando l’elettrodo, ma selezionando correttamente:

• ugello;
• retaining cap;
• shield;
• diffusore;
• configurazione di taglio o scriccatura;
• parametri del generatore.

Questo semplifica la gestione delle scorte dell’elettrodo, ma richiede attenzione nella scelta degli altri consumabili.

Compatibilità e scelta corretta

Prima dell’acquisto verificare:

1. modello della torcia;
2. codice 52678;
3. eventuale riferimento ECF 181 o 356624;
4. forma e dimensioni del componente;
5. configurazione degli altri consumabili;
6. applicazione di taglio o scriccatura;
7. quantità richiesta.

La sola somiglianza visiva non è sufficiente per confermare la compatibilità.

Questo elettrodo appartiene alla famiglia UPH-160 e non deve essere presentato come ricambio originale o compatibile Hypertherm.

Consumabili UPH-160 correlati

Per completare la configurazione sono disponibili:

• Torcia plasma UPH-160 Hybrid 160 A
• Swirl Ring UPH-160 per taglio plasma
• Nozzle Cutting Plasma UPH-160
• Retaining Cap Plasma UPH-160
• Shield Cut Plasma UPH-160

Questi collegamenti portano direttamente alle relative pagine prodotto e consentono l’acquisto degli altri componenti.

L’elettrodo 52678 rimane lo stesso per l’intera gamma UPH-160. Gli altri consumabili devono invece essere scelti secondo amperaggio e lavorazione.

Quando sostituire l’elettrodo

Controllare o sostituire l’elettrodo quando si verificano:

• difficoltà di innesco;
• arco irregolare o intermittente;
• peggioramento della qualità del taglio;
• usura evidente della zona centrale;
• cratere eccessivamente profondo o deformato;
• consumo anomalo dell’ugello.

La durata varia in funzione di corrente, numero di inneschi, qualità dell’aria, parametri di lavoro e stato degli altri consumabili.

Montaggio

Prima dell’installazione:

• spegnere e scollegare il generatore;
• attendere il raffreddamento della torcia;
• smontare i consumabili senza forzarli;
• pulire e controllare la sede;
• verificare il codice del nuovo elettrodo;
• ispezionare contemporaneamente ugello e swirl ring;
• rimontare i componenti nella sequenza prevista.

Evitare utensili o serraggi eccessivi che possano danneggiare elettrodo e corpo torcia.

Indicazioni per limitare l’usura

Per favorire un funzionamento regolare:

• utilizzare aria pulita, asciutta e priva di olio;
• rispettare pressione e portata richieste;
• controllare lo stato dell’ugello;
• montare i consumabili previsti per l’amperaggio;
• verificare la corretta installazione dello swirl ring;
• evitare serraggi impropri;
• sostituire i componenti danneggiati.

Non è possibile indicare un numero fisso di tagli o inneschi valido per tutte le condizioni operative.

FAQ

A cosa serve l’elettrodo UPH-160?

Partecipa alla generazione dell’arco plasma necessario al taglio o alla scriccatura.

Qual è il codice di riferimento?

Il codice principale è 52678. Sono riportati anche i riferimenti ECF 181 e 356624.

L’elettrodo cambia in base all’amperaggio?

No. Il codice 52678 è unico per tutta la gamma UPH-160 da 30 a 160 A. Cambiano ugello, retaining cap, shield e altri componenti della configurazione.

È compatibile con Hypertherm?

No. Deve essere identificato come elettrodo per la famiglia UPH-160, distinta dalle famiglie compatibili Hypertherm.

Può essere utilizzato per taglio e scriccatura?

Sì, quando viene abbinato agli altri consumabili previsti per la specifica lavorazione.

Quando deve essere sostituito?

Quando presenta usura evidente, cratere eccessivo, difficoltà d’innesco o instabilità dell’arco.

Devo controllare anche l’ugello?

Sì. Elettrodo e ugello devono essere controllati insieme perché l’usura di uno dei due può compromettere il funzionamento dell’intero gruppo.

Assistenza e preventivo

Per verificare il componente corretto, comunica:

• modello della torcia;
• codice presente sull’elettrodo;
• fotografie del componente;
• fotografie degli altri consumabili;
• corrente utilizzata;
• quantità richiesta.

Contatta Furini Saldatura per verificare l’elettrodo UPH-160 corretto e ricevere un’offerta personalizzata.
