CARATTERISTICHE TECNICHE
Ganci accorciatori G8 e G10 per brache in catena
ganci accorciatori G8 e G10
✅ Sconto automatico nel carrello.
✅ Offerte personalizzate per aziende in base a portata, lunghezza e quantità.
Descrizione tecnica
I ganci accorciatori G8 e G10 permettono di ridurre la lunghezza utile di uno o più bracci di una braca senza tagliare o sostituire la catena.
L’inserimento di una maglia nell’apposita sede consente di:
- regolare la lunghezza del braccio;
- compensare punti di presa posti ad altezze differenti;
- migliorare il livellamento del carico;
- adattare la braca a diverse configurazioni di sollevamento.

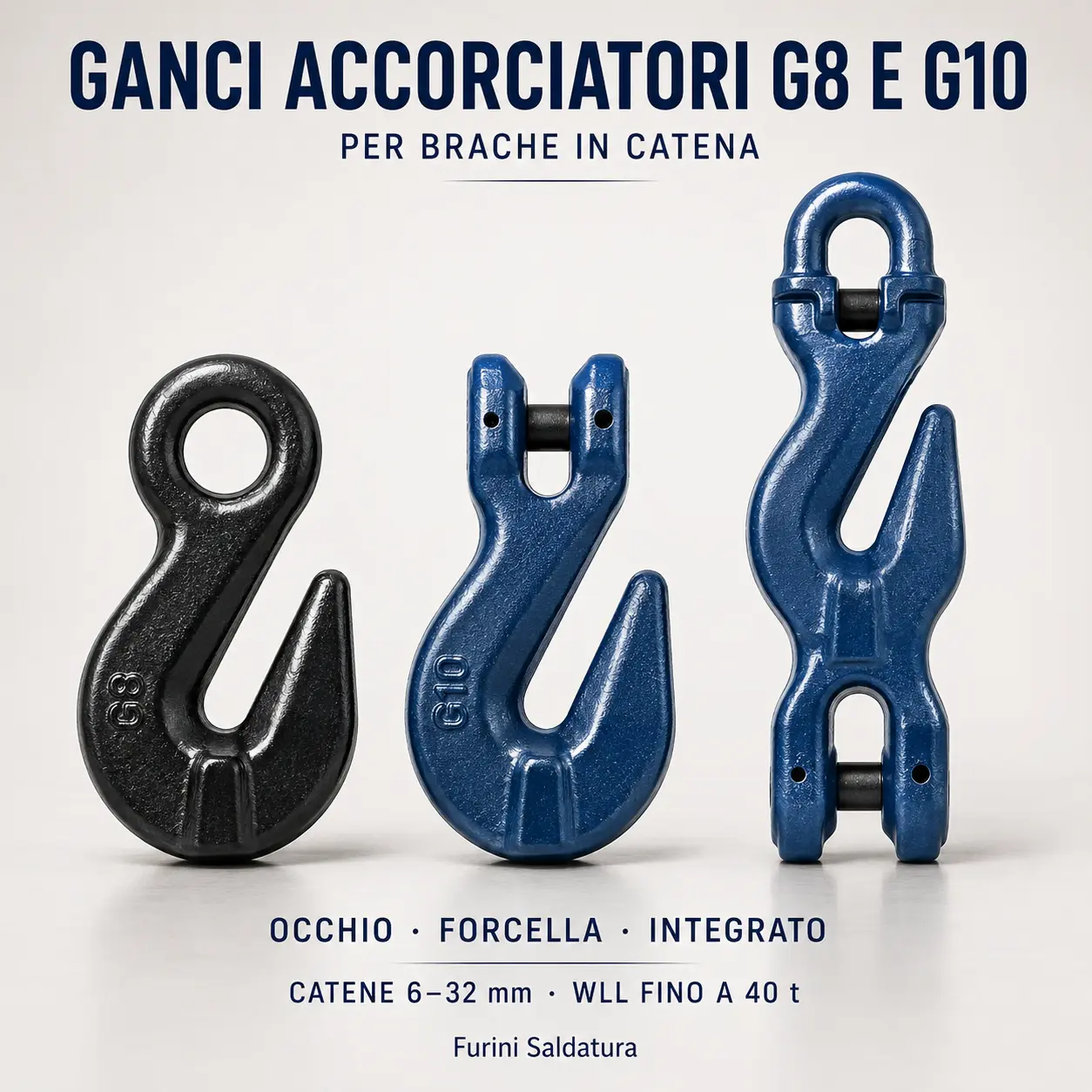

La gamma comprende:
- ganci accorciatori a occhio G8 e G10;
- ganci accorciatori a forcella G8 e G10;
- ganci accorciatori a forcella integrata G10.
Sono disponibili per catene da 6 a 32 mm, con WLL dichiarate da 1,4 a 40 tonnellate, secondo grado, diametro e configurazione.
Il gancio accorciatore non è un normale gancio terminale: la maglia deve appoggiare completamente nella sede prevista e lavorare nella corretta direzione di tiro.
La WLL finale della braca rimane limitata dal componente con la portata più bassa e, nelle brache multiple, dipende anche dall’angolo dei bracci.
Caratteristiche principali
- Versioni in grado G8 e G10
- Catene compatibili da 6 a 32 mm
- WLL fino a 40 tonnellate
- Regolazione della lunghezza senza tagliare la catena
- Configurazioni a occhio, forcella e forcella integrata
- Collegamento mediante occhio o forcella con perno
- Impiego su brache a uno o più bracci
- Coefficiente di sicurezza dichiarato 4:1
- Configurazioni complete disponibili su richiesta
Differenze tra le configurazioni
| Configurazione | Collegamento | Gamma disponibile | Quando sceglierla |
|---|---|---|---|
| A occhio | Mediante giunzione o accessorio compatibile | G8: 7/8–32 mm G10: 6–32 mm |
Per assemblaggi flessibili e collegamenti tramite maglia |
| A forcella | Direttamente alla catena mediante perno | G8: 7/8–26 mm G10: 6–22 mm |
Per ridurre il numero di componenti e ottenere un montaggio compatto |
| Forcella integrata | Sistema G10 con collegamenti incorporati | G10: 6–22 mm | Per configurazioni complete che richiedono più funzioni in un solo gruppo |
La versione a occhio offre maggiore libertà nella scelta del collegamento. La forcella permette il montaggio diretto sulla catena della misura prevista.
La variante integrata G10 riunisce più funzioni di collegamento e accorciamento, ma deve essere utilizzata esclusivamente nelle configurazioni approvate dal produttore.
Ganci accorciatori a occhio G8 e G10
Unità: WLL in tonnellate, peso in chilogrammi, dimensioni in millimetri.
Nelle ultime due colonne le quote sono riportate nell’ordine indicato nell’intestazione.
| Grado | Modello | Catena | WLL | Peso | Ø / E | R / W |
| G10 | 36GSE06 | 6 mm | 1,40 t | 0,20 kg | 13,5 / 8,0 | 46,0 / 25,5 |
| G8 | 08WA40 | 7/8 mm | 2,00 t | 0,25 kg | 17,5 / 11,0 | 61,0 / 30,5 |
| G10 | 36GSE08 | 8 mm | 2,50 t | 0,30 kg | 17,5 / 11,0 | 52,0 / 33,5 |
| G8 | 08WA41 | 10 mm | 3,15 t | 0,65 kg | 20,5 / 13,0 | 80,0 / 46,0 |
| G10 | 36GSE10 | 10 mm | 4,00 t | 0,80 kg | 22,0 / 13,5 | 85,0 / 42,0 |
| G8 | 08WA42 | 13 mm | 5,30 t | 1,40 kg | 26,0 / 16,5 | 100,0 / 57,5 |
| G10 | 36GSE13 | 13 mm | 6,70 t | 1,70 kg | 27,0 / 15,0 | 104,0 / 53,5 |
| G8 | 08WA43 | 16 mm | 8,00 t | 2,20 kg | 30,5 / 19,0 | 107,0 / 72,0 |
| G10 | 36GSE16 | 16 mm | 10,00 t | 2,75 kg | 36,0 / 19,0 | 119,0 / 74,0 |
| G8 | 08WA44 | 20 mm | 12,50 t | 4,60 kg | 37,5 / 24,0 | 140,0 / 74,0 |
| G10 | 36GSE20 | 20 mm | 16,00 t | 4,70 kg | 43,5 / 24,0 | 147,0 / 74,0 |
| G8 | 08WA45 | 22 mm | 15,00 t | 8,20 kg | 44,0 / 28,0 | 165,0 / 90,0 |
| G10 | 36GSE22 | 22 mm | 19,00 t | 8,20 kg | 48,5 / 27,0 | 165,5 / 90,0 |
| G8 | 08WA46 | 26 mm | 21,20 t | 13,00 kg | 55,0 / 30,5 | 213,0 / 100,0 |
| G10 | 36GSE26 | 26 mm | 26,50 t | 13,00 kg | 55,0 / 30,5 | 213,0 / 100,0 |
| G8 | 08WA47 | 32 mm | 31,50 t | 30,50 kg | 60,0 / 38,5 | 245,0 / 160,0 |
| G10 | 36GSE32 | 32 mm | 40,00 t | 30,50 kg | 60,0 / 38,5 | 245,0 / 160,0 |
La serie G10 offre generalmente una WLL superiore a parità di diametro, ma la sostituzione di un componente G8 richiede la verifica dell’intero assemblaggio.
Ganci accorciatori a forcella G8 e G10
La forcella consente il collegamento diretto alla catena mediante il perno della misura prevista, senza utilizzare una giunzione meccanica separata.
| Grado | Modello | Catena | WLL | Peso | A / E | L / W |
| G10 | 36GSC06 | 6 mm | 1,40 t | 0,20 kg | 7,5 / 8,0 | 44,5 / 25,5 |
| G8 | 08WA90 | 7/8 mm | 2,00 t | 0,30 kg | 9,5 / 11,0 | 53,0 / 30,5 |
| G10 | 36GSC08 | 8 mm | 2,50 t | 0,35 kg | 9,5 / 11,0 | 53,0 / 33,5 |
| G8 | 08WA91 | 10 mm | 3,15 t | 0,75 kg | 12,5 / 13,0 | 75,0 / 46,0 |
| G10 | 36GSC10 | 10 mm | 4,00 t | 0,80 kg | 12,5 / 13,5 | 73,0 / 42,0 |
| G8 | 08WA92 | 13 mm | 5,30 t | 1,60 kg | 15,0 / 16,5 | 92,0 / 57,5 |
| G10 | 36GSC13 | 13 mm | 6,70 t | 1,75 kg | 15,0 / 15,0 | 92,0 / 53,5 |
| G8 | 08WA93 | 16 mm | 8,00 t | 2,80 kg | 18,5 / 19,0 | 99,0 / 72,0 |
| G10 | 36GSC16 | 16 mm | 10,00 t | 2,90 kg | 18,5 / 19,0 | 99,0 / 74,0 |
| G8 | 08WA94 | 20 mm | 12,50 t | 5,00 kg | 23,0 / 24,0 | 123,0 / 74,0 |
| G10 | 36GSC20 | 20 mm | 16,00 t | 4,85 kg | 24,0 / 24,0 | 123,0 / 85,0 |
| G8 | 08WA95 | 22 mm | 15,00 t | 6,30 kg | 27,0 / 28,0 | 140,0 / 90,0 |
| G10 | 36GSC22 | 22 mm | 19,00 t | 8,30 kg | 27,0 / 27,0 | 141,0 / 90,0 |
| G8 | 08WA96 | 26 mm | 21,20 t | 13,50 kg | 30,0 / 30,5 | 190,5 / 100,0 |
La documentazione fornita riporta la versione a forcella G10 fino alla catena da 22 mm e la versione G8 fino a 26 mm.
Ganci accorciatori a forcella integrata G10
La versione integrata abbina il gancio accorciatore a un sistema di collegamento G10 completo. Le numerose quote dimensionali devono essere confrontate con il disegno tecnico prima dell’ordine.
| Modello | Catena | WLL | Peso | A / B / C | E / H | L / K / J | Ø |
| 36WSE7/06 | 6 mm | 1,40 t | 0,40 kg | 8,0 / 32,0 / 18,0 | 8,3 / 16,0 | 128,7 / 80,0 / 104,7 | 7,0 |
| 36WSE7/08 | 8 mm | 2,50 t | 0,80 kg | 9,5 / 37,0 / 24,0 | 10,5 / 25,0 | 165,0 / 136,0 / 100,0 | 10,0 |
| 36WSE7/10 | 10 mm | 4,00 t | 1,50 kg | 12,5 / 48,0 / 29,5 | 13,0 / 28,0 | 203,0 / 167,0 / 123,0 | 12,6 |
| 36WSE7/13 | 13 mm | 6,70 t | 3,40 kg | 15,0 / 59,0 / 37,0 | 15,5 / 37,0 | 269,0 / 223,0 / 163,0 | 16,5 |
| 36WSE7/16 | 16 mm | 10,00 t | 5,70 kg | 18,5 / 70,0 / 46,0 | 18,5 / 40,0 | 328,0 / 271,0 / 194,0 | 20,0 |
| 36WSE7/20 | 20 mm | 16,00 t | 9,80 kg | 24,0 / 85,0 / 52,0 | 25,0 / 46,0 | 398,0 / 328,0 / 247,0 | 25,0 |
| 36WSE7/22 | 22 mm | 19,00 t | 14,70 kg | 25,0 / 100,0 / 61,0 | 26,5 / 51,5 | 430,0 / 354,0 / 258,0 | 27,0 |
Scelta rapida
| Esigenza | Configurazione consigliata |
| Collegamento tramite giunzione meccanica | Gancio accorciatore a occhio |
| Collegamento diretto alla catena | Gancio a forcella |
| Sistema G10 con collegamenti incorporati | Forcella integrata |
| Catena G8 fino a 32 mm | Versione a occhio |
| Catena G10 fino a 32 mm e WLL 40 t | 36GSE32 a occhio |
| Forcella G8 fino a 26 mm | 08WA96 |
| Forcella G10 fino a 22 mm | 36GSC22 |
| Regolazioni frequenti della lunghezza | Modello facilmente accessibile e correttamente dimensionato |
La scelta deve basarsi su grado, diametro della catena, WLL, tipo di collegamento e ingombri disponibili.
Non combinare automaticamente ganci G8 con catene G10 o componenti di produttori differenti senza una verifica tecnica documentata.
Modalità d’impiego
- Scaricare completamente la braca prima della regolazione.
- Individuare la maglia corrispondente alla lunghezza desiderata.
- Inserire la maglia completamente nella sede del gancio accorciatore.
- Verificare che la catena non sia attorcigliata.
- Controllare il corretto allineamento nella direzione di tiro.
- Effettuare un sollevamento iniziale a pochi centimetri da terra.
- Verificare equilibrio del carico e corretto assestamento dei componenti.
La maglia deve lavorare nella sede portante, senza appoggiarsi sulla punta del gancio o sui bordi esterni.
La regolazione deve essere effettuata esclusivamente a braca scarica.
Sicurezza e conformità
- Non superare la WLL dichiarata.
- Non utilizzare il gancio accorciatore come normale gancio terminale.
- Non caricare la punta o il fianco del gancio.
- Non inserire catene di grado o diametro differente.
- Non utilizzare la catena attorcigliata.
- Controllare che la maglia sia completamente inserita.
- Verificare perni e dispositivi di ritegno delle versioni a forcella.
- Non saldare, molare, forare, riscaldare o modificare il gancio.
- Non utilizzare componenti deformati, usurati, corrosi o fessurati.
- Affidare montaggio e controlli periodici a personale competente.
Per le versioni G8, il catalogo dichiara:
- conformità alla EN 1677-1;
- conformità alla Direttiva 2006/42/CE;
- coefficiente di sicurezza 4:1.
Per le versioni G10, il catalogo dichiara:
- conformità alla Direttiva 2006/42/CE;
- coefficiente di sicurezza 4:1.
La EN 1677-1 riportata per il G8 non deve essere attribuita automaticamente ai modelli G10 senza la specifica documentazione del produttore.
Il coefficiente 4:1 non rappresenta una portata aggiuntiva e non permette di superare la WLL.
Applicazioni
- Regolazione di brache in catena
- Bilanciamento di carichi asimmetrici
- Compensazione di punti di presa a quote differenti
- Brache a uno, due, tre o quattro bracci
- Sollevamento di macchinari
- Carpenteria metallica
- Montaggi industriali
- Cantieri e manutenzione
- Movimentazione di strutture e componenti
FAQ essenziali
A cosa serve un gancio accorciatore?
Permette di ridurre la lunghezza utile di un braccio inserendo una maglia della catena nell’apposita sede, senza tagliare la catena.
Qual è la differenza tra occhio e forcella?
Il modello a occhio richiede un collegamento compatibile. La forcella si collega direttamente alla catena mediante il proprio perno.
Quando scegliere la forcella integrata?
Quando la configurazione G10 richiede un gruppo con più funzioni di collegamento incorporate e tecnicamente approvate.
Posso utilizzare il gancio per collegarmi direttamente al carico?
No. È un componente destinato all’accorciamento della catena e non deve essere confuso con un normale gancio terminale.
La G10 ha sempre una portata superiore alla G8?
A parità di diametro, i modelli G10 riportati offrono generalmente una WLL superiore. La compatibilità deve comunque essere verificata sull’intero assemblaggio.
Posso regolare la catena mentre sostiene il carico?
No. La braca deve essere completamente scarica prima di spostare la maglia nel gancio accorciatore.
Il coefficiente 4:1 permette di aumentare la WLL?
No. Il coefficiente di sicurezza non può essere utilizzato per superare la portata operativa dichiarata.
Configurazione e preventivo
Per individuare il gancio corretto indica:
- grado G8 o G10;
- diametro della catena;
- WLL richiesta;
- configurazione a occhio, forcella o integrata;
- numero dei bracci;
- codici degli altri componenti;
- quantità.
Lo sconto viene applicato automaticamente nel carrello.
Per carpenterie, officine e utilizzatori professionali sono disponibili verifica della compatibilità, configurazione completa della braca e preventivi personalizzati.
Contatta Furini Saldatura per scegliere il gancio accorciatore corretto ed evitare incompatibilità tra grado, catena, portata e sistema di collegamento.
