Ganci fonderia G8 e G10 per catene
*Prezzi Iva Inclusa
Opzione Confezione A
Richiedi un’offerta su misura per la tua azienda.
Opzione Confezione B
Opzione Confezione C
Opzione Confezione D
Come richiedere un preventivo
- Seleziona l'articolo
- Vai al chekout
- Aggiungi al carrello
- Invia l'ordine
CARATTERISTICHE TECNICHE
Ganci fonderia G8 e G10: codici, portate e dimensioni
✅ Sconto automatico nel carrello.
✅ Offerte personalizzate per aziende in base a portata e quantità.
Descrizione tecnica

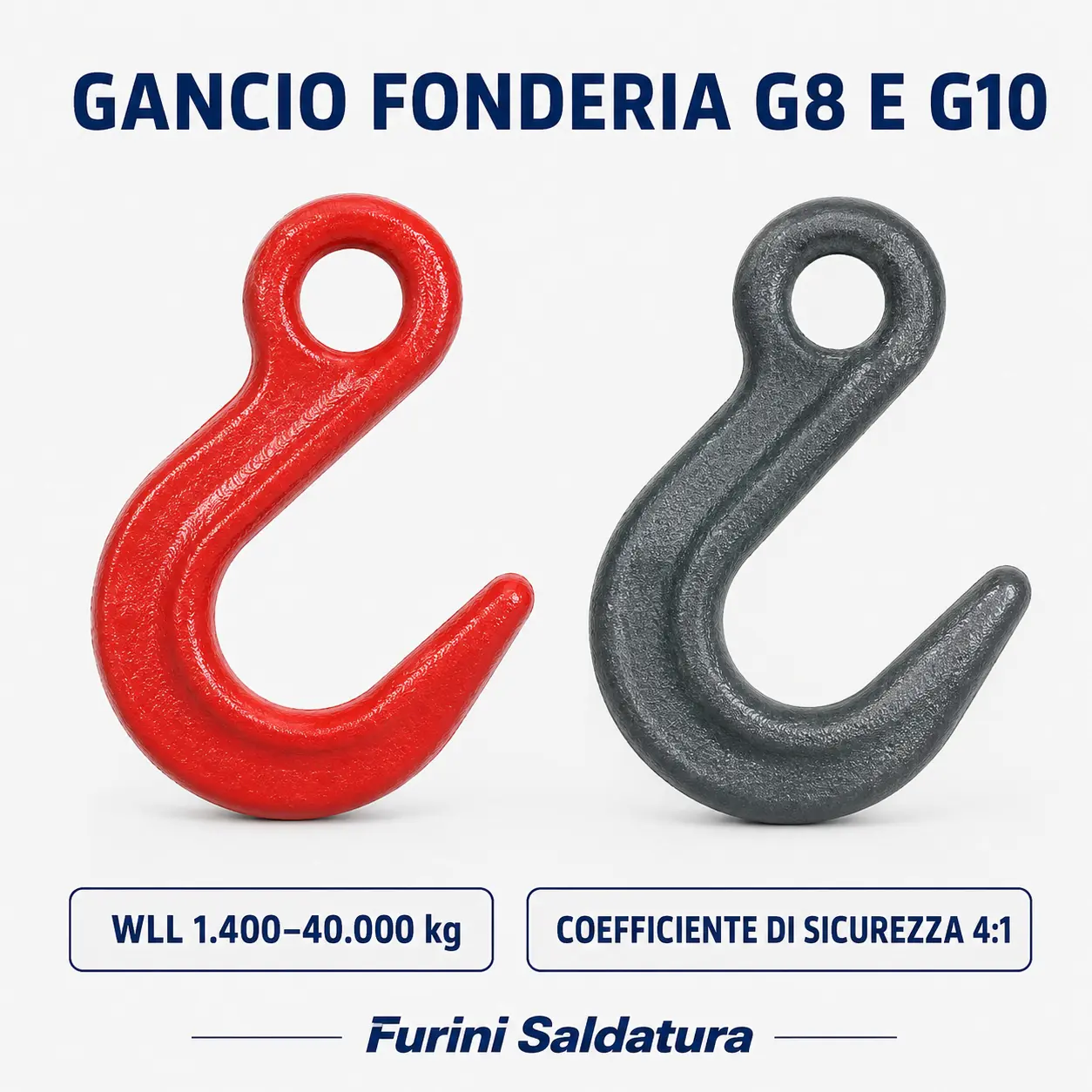

I ganci fonderia G8 e G10 sono disponibili in differenti misure per l’impiego con catene da 6 a 32 mm.
In particolare, la serie G8 comprende otto modelli per catene da 7/8 a 32 mm, con WLL da 2.000 a 31.500 kg. La serie G10, invece, comprende nove modelli per catene da 6 a 32 mm, con WLL da 1.400 a 40.000 kg.
Inoltre, per ogni codice sono indicati peso e quote dimensionali Ø, A, E, H, M e R.
Caratteristiche principali
- Serie disponibili: G8 e G10
- WLL complessive da 1.400 a 40.000 kg
- Misure catena da 6 a 32 mm
- Peso dei modelli da 0,61 a 27,30 kg
- Coefficiente di sicurezza dichiarato 4:1
- Codici e dimensioni specifici per ogni misura
- Quote dimensionali Ø, A, E, H, M e R
- Conformità dichiarate differenziate tra G8 e G10
Scelta della configurazione
Prima di tutto, la scelta del gancio deve considerare:
- misura della catena;
- portata WLL richiesta;
- serie G8 oppure G10;
- codice del modello;
- peso del componente;
- quote dimensionali disponibili.
Nelle misure comuni da 10, 13, 16, 20, 22, 26 e 32 mm, la serie G10 presenta una WLL superiore alla corrispondente versione G8.
Tuttavia, la sola misura della catena non è sufficiente per individuare il modello. Per questo motivo, occorre verificare anche WLL, codice e dimensioni del componente.
Dati tecnici
Per facilitare la consultazione, i codici e le portate sono riportati in una tabella comparativa. Successivamente, le dimensioni delle serie G8 e G10 sono presentate in due tabelle separate.
Codici e portate G8 e G10
Il simbolo — indica che il modello non è presente nella documentazione disponibile.
| Catena | Modello G8 | WLL G8 (kg) | Modello G10 | WLL G10 (kg) |
|---|---|---|---|---|
| 6 mm | — | — | 36FHE06 | 1.400 |
| 7/8 | 08WA50 | 2.000 | — | — |
| 8 mm | — | — | 36FHE08 | 2.500 |
| 10 mm | 08WA51 | 3.150 | 36FHE10 | 4.000 |
| 13 mm | 08WA52 | 5.300 | 36FHE13 | 6.700 |
| 16 mm | 08WA53 | 8.000 | 36FHE16 | 10.000 |
| 20 mm | 08WA54 | 12.500 | 36FHE20 | 16.000 |
| 22 mm | 08WA55 | 15.000 | 36FHE22 | 19.000 |
| 26 mm | 08WA56 | 21.200 | 36FHE26 | 26.500 |
| 32 mm | 08WA57 | 31.500 | 36FHE32 | 40.000 |
Dimensioni dei ganci fonderia G8
| Catena | Peso (kg) | Ø (mm) | A (mm) | E (mm) | H (mm) | M (mm) | R (mm) |
|---|---|---|---|---|---|---|---|
| 7/8 | 0,70 | 12,0 | 24,0 | 62,0 | 19,0 | 27,0 | 118,0 |
| 10 mm | 1,35 | 15,0 | 31,5 | 73,0 | 25,0 | 30,0 | 152,0 |
| 13 mm | 2,60 | 19,0 | 44,0 | 90,0 | 33,0 | 38,0 | 180,0 |
| 16 mm | 4,00 | 22,0 | 49,0 | 105,0 | 37,0 | 42,0 | 212,0 |
| 20 mm | 7,30 | 26,0 | 60,0 | 114,0 | 46,0 | 57,0 | 243,0 |
| 22 mm | 12,30 | 32,0 | 55,0 | 127,0 | 63,0 | 70,0 | 275,0 |
| 26 mm | 17,90 | 35,0 | 62,0 | 136,0 | 72,0 | 80,0 | 305,0 |
| 32 mm | 27,30 | 38,0 | 70,0 | 153,0 | 84,0 | 95,0 | 330,0 |
Dimensioni dei ganci fonderia G10
| Catena | Peso (kg) | Ø (mm) | A (mm) | E (mm) | H (mm) | M (mm) | R (mm) |
|---|---|---|---|---|---|---|---|
| 6 mm | 0,61 | 15,0 | 11,5 | 53,5 | 22,0 | 26,0 | 102,5 |
| 8 mm | 0,70 | 12,0 | 24,0 | 62,0 | 19,0 | 27,0 | 118,0 |
| 10 mm | 1,35 | 15,0 | 31,5 | 73,0 | 25,0 | 30,0 | 154,0 |
| 13 mm | 2,60 | 19,0 | 44,0 | 90,0 | 33,0 | 39,0 | 180,0 |
| 16 mm | 4,00 | 22,0 | 49,0 | 105,0 | 37,0 | 42,0 | 215,0 |
| 20 mm | 7,60 | 56,0 | 28,0 | 114,0 | 54,0 | 60,0 | 260,0 |
| 22 mm | 12,30 | 55,0 | 32,0 | 127,0 | 63,0 | 70,0 | 275,0 |
| 26 mm | 17,90 | 62,0 | 35,0 | 136,0 | 72,0 | 80,0 | 305,0 |
| 32 mm | 27,30 | 70,0 | 38,0 | 153,0 | 84,0 | 95,0 | 330,0 |
Note sui dati di catalogo
La misura 7/8 è mantenuta nella forma riportata nella documentazione tecnica.
Inoltre, per i modelli G10 36FHE20, 36FHE22, 36FHE26 e 36FHE32, le quote Ø e A sono state riportate esattamente secondo i dati disponibili. Pertanto, Furini Saldatura verifica la compatibilità dimensionale del modello prima della conferma dell’ordine.
Utilizzo e sicurezza
Selezionare il gancio in funzione della misura della catena e della relativa WLL. Inoltre, la portata richiesta non deve superare la WLL dichiarata per il codice scelto.
Prima dell’utilizzo occorre verificare codice, peso, quote dimensionali e compatibilità con gli altri componenti del sistema.
Il coefficiente di sicurezza dichiarato è 4:1 per entrambe le serie. Tuttavia, questo valore non rappresenta la portata operativa e non consente di superare la WLL indicata.
Conformità dichiarata
| Serie | Conformità riportata | Coefficiente di sicurezza |
|---|---|---|
| G8 | EN 1677-1; DM 2006/42/CE | 4:1 |
| G10 | DM 2006/42/CE | 4:1 |
La conformità EN 1677-1 è indicata esclusivamente per la serie G8. Di conseguenza, non viene estesa alla serie G10 in assenza di documentazione aggiuntiva.
Applicazioni
I ganci sono destinati a configurazioni di sollevamento che richiedono un gancio fonderia compatibile con le misure di catena riportate.
In particolare, il modello deve essere selezionato confrontando portata WLL, misura della catena, dimensioni e geometria del collegamento.
FAQ
Quali portate sono disponibili?
La serie G8 copre WLL da 2.000 a 31.500 kg. La serie G10, invece, copre WLL da 1.400 a 40.000 kg.
Quali misure di catena sono previste?
La serie G8 comprende le misure 7/8, 10, 13, 16, 20, 22, 26 e 32 mm.
La serie G10 comprende invece le misure 6, 8, 10, 13, 16, 20, 22, 26 e 32 mm.
Qual è il coefficiente di sicurezza?
Il catalogo dichiara un coefficiente di sicurezza 4:1 per entrambe le serie.
Quali conformità sono riportate?
Per la serie G8 sono riportate EN 1677-1 e DM 2006/42/CE. Per la serie G10 è riportata la DM 2006/42/CE.
Come si individua il modello corretto?
Occorre confrontare misura della catena, WLL, codice, peso e quote dimensionali. Per questo motivo, la configurazione viene verificata prima della conferma dell’ordine.
Configurazione e preventivo
Per ricevere un’offerta comunica a Furini Saldatura:
- serie G8 oppure G10;
- misura della catena;
- WLL richiesta;
- codice del modello;
- quantità necessaria.
Infine, contatta Furini Saldatura per individuare il gancio fonderia adatto e ricevere una quotazione personalizzata.
LINK UTILI
Ganci fonderia G8 e G10 disponibili per catene da 6 a 32 mm, con WLL da 1.400 a 40.000 kg. Confronta codice, portata, peso e quote dimensionali per individuare la versione corretta. Coefficiente di sicurezza dichiarato 4:1. Contatta Furini Saldatura per configurazione e preventivo.
