Ganci self-locking G8 e G10 per brache in catena

Ganci self-locking G8 e G10 per brache in catena

Ganci self-locking G8 e G10 ad occhio, Clevis e girevoli

✅ Sconto automatico nel carrello.
✅ Offerte personalizzate per aziende in base a portata e quantità.

Descrizione tecnica

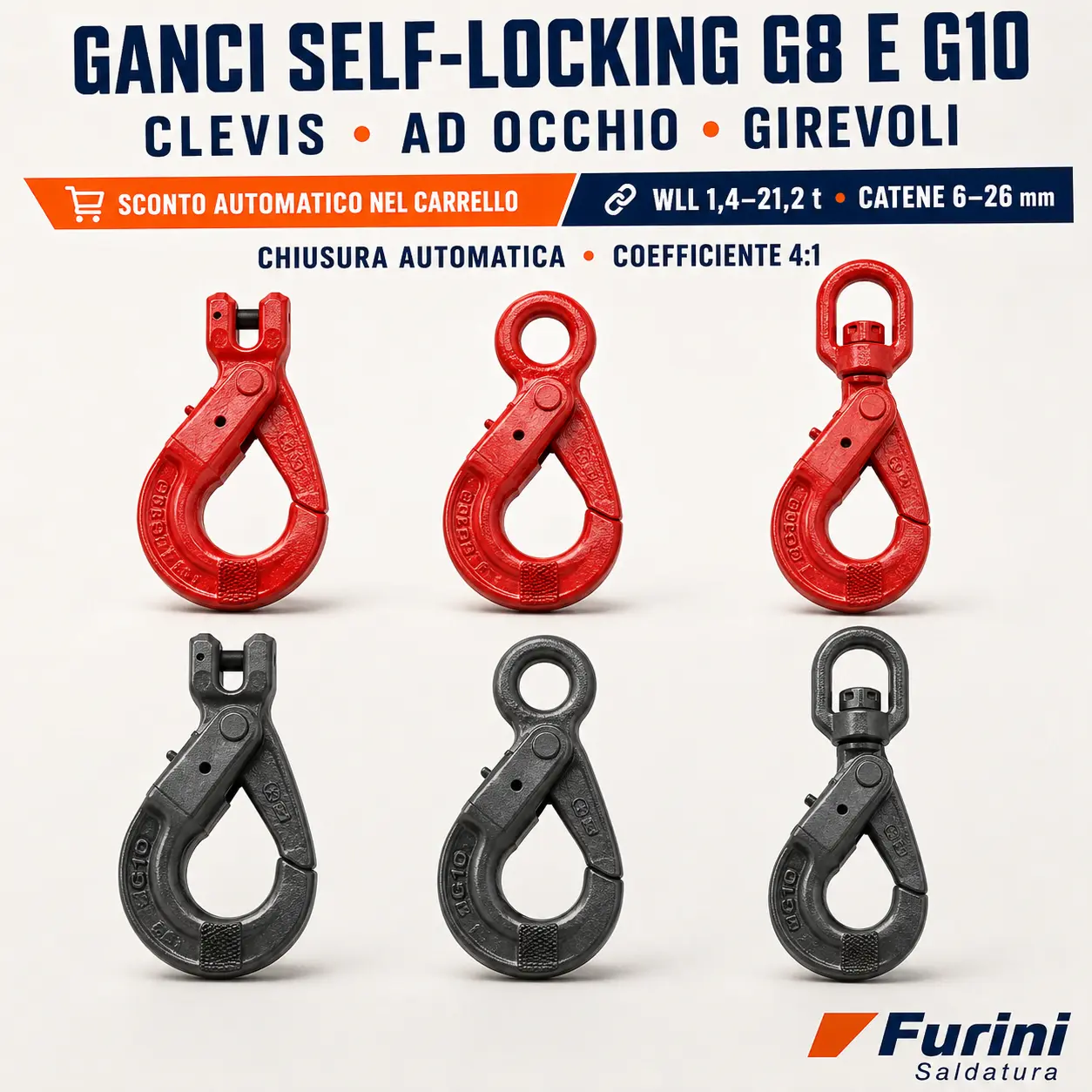

I ganci self-locking G8 e G10 sono terminali per brache in catena dotati di chiusura automatica di sicurezza.

Sono disponibili nelle configurazioni:

• Clevis, con collegamento diretto alla catena;
• ad occhio, da assemblare mediante una giunzione compatibile;
• girevole, per agevolare l’orientamento del gancio.

La gamma copre catene da 6 a 26 mm, con WLL da 1,4 a 21,2 tonnellate. È disponibile il kit sicurezza di ricambio specifico per ciascun modello.

Caratteristiche principali

• Versioni in grado G8 e G10
• Chiusura automatica self-locking
• Collegamenti Clevis, ad occhio e girevoli
• WLL fino a 21,2 t
• Catene da 6 a 26 mm
• Coefficiente dichiarato 4:1
• Kit sicurezza di ricambio disponibile
• Impiego su brache a uno o più bracci

Scelta della configurazione

Il modello girevole facilita l’orientamento durante il collegamento. La possibilità di ruotare il gancio sotto carico deve essere verificata nella documentazione specifica del produttore.

Ganci self-locking Clevis G8 e G10

Unità: WLL in tonnellate, peso in chilogrammi, dimensioni in millimetri.

Per i modelli G8 le quote indicate sono B ed E; per i G10 sono A ed F.

Ganci self-locking ad occhio G8 e G10

Per i G8 è riportata la quota E; per i G10 la quota F.

*Nella tavola G10 fornita, la colonna “misura catena” appare traslata rispetto a codici e WLL. Sono riportati gli abbinamenti tecnicamente coerenti 6, 8, 10, 13, 16, 20 e 22 mm, da confermare prima della pubblicazione definitiva.

Il codice 36SHE22 è trascritto esattamente dal catalogo; verificare con il produttore se il codice corretto sia 36SNE22.

Ganci self-locking girevoli G8 e G10

Utilizzo e sicurezza

• Verificare grado, diametro e WLL della catena.
• Accertarsi che il gancio sia completamente chiuso prima del sollevamento.
• Non caricare sulla punta o lateralmente.
• Evitare torsioni, urti e carichi impulsivi.
• Non modificare, saldare o riscaldare il gancio.
• Sostituire i componenti della sicurezza solo con kit compatibili.
• La WLL della braca è determinata dal componente con portata più bassa.
• Affidare montaggio e controlli a personale competente.

Conformità dichiarata

Per i ganci Clevis G8 e ad occhio G8, il catalogo dichiara:

• EN 1677-3
• Direttiva 2006/42/CE
• Coefficiente di sicurezza 4:1

Per le versioni G10, il catalogo dichiara:

• Direttiva 2006/42/CE
• Coefficiente di sicurezza 4:1

Per il gancio girevole G8, la tavola riporta EN 1677-1 nel testo italiano ed EN 1677-3 nel testo inglese. La norma applicabile deve essere confermata nella documentazione ufficiale del produttore.

Il coefficiente 4:1 non permette di superare la WLL dichiarata.

Applicazioni

• Brache in catena a uno o più bracci
• Sollevamento di macchinari
• Carpenteria metallica
• Montaggi industriali
• Manutenzione e movimentazione professionale

FAQ essenziali

Quale collegamento scegliere?

Il Clevis si collega direttamente alla catena, il modello ad occhio richiede una giunzione e il girevole facilita l’orientamento del gancio.

Il gancio girevole può ruotare sotto carico?

Solo se espressamente previsto dal produttore. In assenza di indicazioni specifiche, deve essere utilizzato per l’orientamento prima del sollevamento.

Posso sostituire un gancio G8 con uno G10?

Solo dopo aver verificato grado, WLL, dimensioni e compatibilità dell’intero assemblaggio.

È disponibile la sicurezza di ricambio?

Sì, utilizzando esclusivamente il kit previsto per il codice e la misura del gancio.

Configurazione e preventivo

Per individuare il modello corretto indica:

• grado G8 o G10;
• diametro della catena;
• WLL richiesta;
• collegamento Clevis, ad occhio o girevole;
• quantità.

Contatta Furini Saldatura per verificare la compatibilità e ricevere un preventivo personalizzato.
