Giunzioni meccaniche G8 e G10 per catene da sollevamento
*Prezzi Iva Inclusa
Opzione Confezione A
Richiedi un’offerta su misura per la tua azienda.
Opzione Confezione B
Opzione Confezione C
Opzione Confezione D
Come richiedere un preventivo
- Seleziona l'articolo
- Vai al chekout
- Aggiungi al carrello
- Invia l'ordine
CARATTERISTICHE TECNICHE

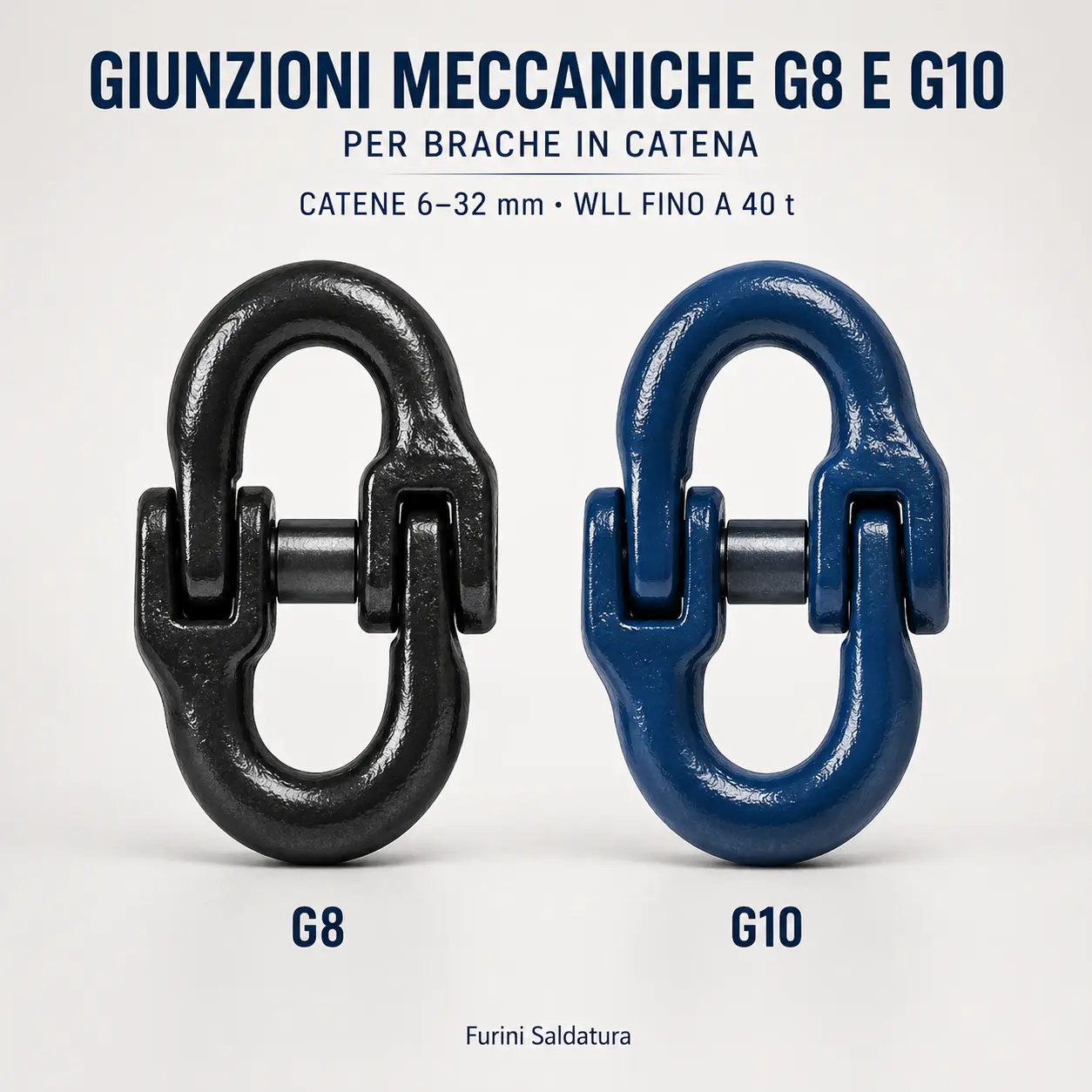

Giunzioni meccaniche G8 e G10 per catene da sollevamento
giunzioni meccaniche G8 e G10
✅ Sconto automatico nel carrello.
✅ Offerte personalizzate per aziende in base a portata, lunghezza e quantità.
Descrizione tecnica
Le giunzioni meccaniche G8 e G10 sono componenti destinati all’assemblaggio delle brache in catena e permettono di collegare la catena a:
- campanelle Masterlink;
- sotto-anelli;
- ganci di sollevamento;
- terminali e accessori compatibili.
Il sistema di collegamento meccanico consente l’assemblaggio senza saldare la catena, utilizzando il perno e gli elementi di bloccaggio previsti dal produttore.
La gamma comprende:
- G8: catene da 7/8 a 32 mm, WLL da 2 a 31,5 t;
- G10: catene da 6 a 32 mm, WLL da 1,4 a 40 t.
A parità di diametro, il G10 offre generalmente una WLL superiore di circa il 25–28% rispetto al G8. Non costituisce però una sostituzione automatica: grado, dimensioni, geometria e compatibilità dell’intero assemblaggio devono essere verificati.
La WLL finale della braca rimane sempre determinata dal componente con la portata più bassa e, nelle configurazioni a più bracci, anche dall’angolo di lavoro.
Caratteristiche principali
- Versioni in grado G8 e G10
- Catene compatibili da 6 a 32 mm
- WLL dichiarata fino a 40 tonnellate
- Collegamento meccanico senza saldatura della catena
- Assemblaggio con perno e sistema di bloccaggio dedicato
- Impiego su brache a uno o più bracci
- Dimensioni identificate dalle quote A, B, H e K
- Coefficiente di sicurezza dichiarato 4:1
- Disponibilità di configurazioni complete su richiesta
Differenze tra G8 e G10
| Caratteristica | Giunzioni G8 | Giunzioni G10 |
|---|---|---|
| Diametri catena | 7/8–32 mm | 6–32 mm |
| WLL disponibile | 2,00–31,50 t | 1,40–40,00 t |
| Codici | 08R07–08R32 | 36R06–36R26 e 32R32 |
| Coefficiente dichiarato | 4:1 | 4:1 |
| Conformità riportata | EN 1677-1 e Direttiva 2006/42/CE | Direttiva 2006/42/CE |
| Vantaggio principale | Compatibilità con assemblaggi G8 | Maggiore WLL a parità di diametro |
La serie G10 può avere ingombri differenti rispetto alla corrispondente G8. Prima della sostituzione è quindi necessario controllare anche le quote dimensionali e lo spazio disponibile tra i componenti.
Il colore può facilitare il riconoscimento visivo, ma l’identificazione deve sempre avvenire tramite marcatura, codice, grado e WLL.
Tabella giunzioni meccaniche G8 e G10
Unità: WLL in tonnellate, peso in chilogrammi, dimensioni in millimetri.
| Grado | Modello | Catena | WLL | Peso | A | B | H | K |
|---|---|---|---|---|---|---|---|---|
| G10 | 36R06 | 6 mm | 1,40 t | 0,10 kg | 14,0 | 8,5 | 7,0 | 44,5 |
| G8 | 08R07 | 7/8 mm | 2,00 t | 0,20 kg | 20,5 | 9,0 | 8,5 | 58,0 |
| G10 | 36R08 | 8 mm | 2,50 t | 0,20 kg | 18,5 | 10,5 | 10,0 | 63,0 |
| G8 | 08R10 | 10 mm | 3,15 t | 0,30 kg | 26,0 | 12,0 | 11,5 | 69,0 |
| G10 | 36R10 | 10 mm | 4,00 t | 0,35 kg | 23,0 | 12,5 | 12,5 | 71,0 |
| G8 | 08R13 | 13 mm | 5,30 t | 0,70 kg | 30,0 | 15,0 | 15,0 | 85,0 |
| G10 | 36R13 | 13 mm | 6,70 t | 0,70 kg | 28,0 | 16,5 | 16,5 | 92,5 |
| G8 | 08R16 | 16 mm | 8,00 t | 1,20 kg | 35,0 | 20,0 | 20,0 | 85,0 |
| G10 | 36R16 | 16 mm | 10,00 t | 1,20 kg | 33,5 | 20,0 | 20,0 | 106,5 |
| G8 | 08R20 | 20 mm | 12,50 t | 2,00 kg | 42,0 | 24,0 | 22,0 | 118,0 |
| G10 | 36R20 | 20 mm | 16,00 t | 2,15 kg | 42,0 | 25,0 | 25,0 | 123,0 |
| G8 | 08R22 | 22 mm | 15,00 t | 3,00 kg | 49,5 | 26,0 | 27,0 | 140,0 |
| G10 | 36R22 | 22 mm | 19,00 t | 3,00 kg | 48,0 | 27,0 | 27,0 | 137,5 |
| G8 | 08R26 | 26 mm | 21,20 t | 4,70 kg | 58,0 | 31,0 | 30,0 | 154,0 |
| G10 | 36R26 | 26 mm | 26,50 t | 6,80 kg | 57,0 | 40,0 | 30,0 | 192,0 |
| G8 | 08R32 | 32 mm | 31,50 t | 8,80 kg | 67,5 | 38,0 | 37,0 | 204,0 |
| G10 | 32R32 | 32 mm | 40,00 t | 11,50 kg | 80,0 | 47,0 | 35,0 | 206,0 |
Le quote A, B, H e K devono essere confrontate con il disegno tecnico e con gli spazi disponibili nell’assemblaggio.
A parità di diametro, la serie G10 offre generalmente una WLL superiore, ma può presentare ingombri differenti: la sostituzione di una giunzione G8 con una G10 richiede la verifica di grado, portata e compatibilità dimensionale.
Il codice 32R32 è riportato esattamente come indicato nella documentazione tecnica del produttore.
Come scegliere la giunzione corretta
- Identificare il grado della catena, G8 oppure G10.
- Verificare il diametro nominale della catena.
- Determinare la WLL richiesta dall’assemblaggio.
- Controllare la compatibilità con campanella, gancio o terminale.
- Confrontare le quote A, B, H e K con gli spazi disponibili.
- Verificare codice, marcatura e documentazione del componente.
La scelta non deve basarsi esclusivamente sul diametro: due giunzioni con misura nominale simile possono avere portate e ingombri differenti.
Scelta rapida
| Esigenza | Indicazione |
| Assemblaggio esistente G8 | Utilizzare una giunzione G8 compatibile e dimensionata |
| Assemblaggio esistente G10 | Utilizzare una giunzione G10 compatibile e dimensionata |
| Catena da 6 mm | Disponibile nella serie G10, codice 36R06 |
| Maggiore WLL a parità di diametro | Valutare la serie G10 |
| Portata fino a 31,5 t | G8 08R32 |
| Portata fino a 40 t | G10 32R32 |
| Sostituzione di una giunzione usurata | Verificare l’intero assemblaggio e non soltanto il componente |
Non combinare automaticamente componenti G8 e G10: l’eventuale configurazione mista deve essere tecnicamente verificata e documentata.
Montaggio e controlli
La giunzione deve essere assemblata da personale competente utilizzando esclusivamente:
- perno della misura prevista;
- sistema di ritegno compatibile;
- componenti appartenenti a una configurazione tecnicamente approvata.
Dopo il montaggio verificare:
- inserimento completo del perno;
- corretto posizionamento del dispositivo di bloccaggio;
- libera articolazione dei componenti;
- assenza di interferenze, forzature o carichi sui bordi;
- corrispondenza tra marcatura, diametro e grado della catena.
Dopo uno smontaggio, perno e componenti di ritegno devono essere riutilizzati solamente se espressamente consentito dal produttore e dopo un controllo accurato.
Sicurezza e conformità
- Non superare la WLL indicata.
- Non saldare, molare, forare, riscaldare o modificare la giunzione.
- Non utilizzare componenti deformati, usurati, corrosi o danneggiati.
- Evitare carichi laterali, torsioni, urti e sollecitazioni impulsive.
- Non assemblare parti di misure, gradi o produttori differenti senza verifica tecnica.
- Controllare la braca prima di ogni utilizzo.
- Affidare montaggio e ispezioni periodiche a personale competente.
Per la serie G8, il catalogo dichiara:
- conformità alla EN 1677-1;
- conformità alla Direttiva 2006/42/CE;
- coefficiente di sicurezza 4:1.
Per la serie G10, il catalogo dichiara:
- conformità alla Direttiva 2006/42/CE;
- coefficiente di sicurezza 4:1.
La EN 1677-1 indicata per la serie G8 non deve essere attribuita automaticamente alla G10 senza la specifica documentazione del produttore.
Il coefficiente 4:1 non rappresenta una portata aggiuntiva e non consente di superare la WLL dichiarata.
Applicazioni
- Assemblaggio di brache in catena
- Collegamento tra catena e campanella Masterlink
- Collegamento di ganci e terminali
- Brache a uno, due, tre o quattro bracci
- Carpenteria metallica
- Officine meccaniche
- Cantieri e montaggi industriali
- Manutenzione di impianti e macchinari
- Movimentazione professionale di carichi
FAQ essenziali
Qual è la differenza tra una giunzione G8 e una G10?
La G10 offre generalmente una WLL superiore a parità di diametro, ma può avere dimensioni differenti. La scelta deve considerare l’intero assemblaggio.
Posso montare una giunzione G10 su una catena G8?
Non automaticamente. Compatibilità, geometria, marcature e portate devono essere verificate tecnicamente. La WLL finale rimane quella del componente più debole.
È sufficiente conoscere il diametro della catena?
No. Occorre controllare anche grado, WLL, codice, quote dimensionali e compatibilità con gli altri componenti.
Il colore identifica con certezza il grado?
No. Il colore è soltanto un riferimento visivo. L’identificazione deve avvenire tramite marcatura, codice, grado e documentazione.
Il coefficiente 4:1 permette di aumentare la portata?
No. È un coefficiente di sicurezza previsto dal progetto e non può essere utilizzato per superare la WLL.
La giunzione può essere riutilizzata dopo lo smontaggio?
Soltanto se previsto dal produttore e dopo un controllo completo. Gli elementi di ritegno devono essere sostituiti quando richiesto dalle istruzioni di assemblaggio.
Configurazione e preventivo
Per individuare la giunzione corretta indica:
- grado G8 o G10;
- diametro della catena;
- WLL richiesta;
- codice della catena e dei terminali;
- numero dei bracci;
- quantità.
Lo sconto viene applicato automaticamente nel carrello.
Per carpenterie, officine e utilizzatori professionali sono disponibili verifica della compatibilità, configurazione completa della braca e preventivi personalizzati.
Contatta Furini Saldatura per selezionare la giunzione corretta ed evitare incompatibilità tra catena, portata e terminali.
