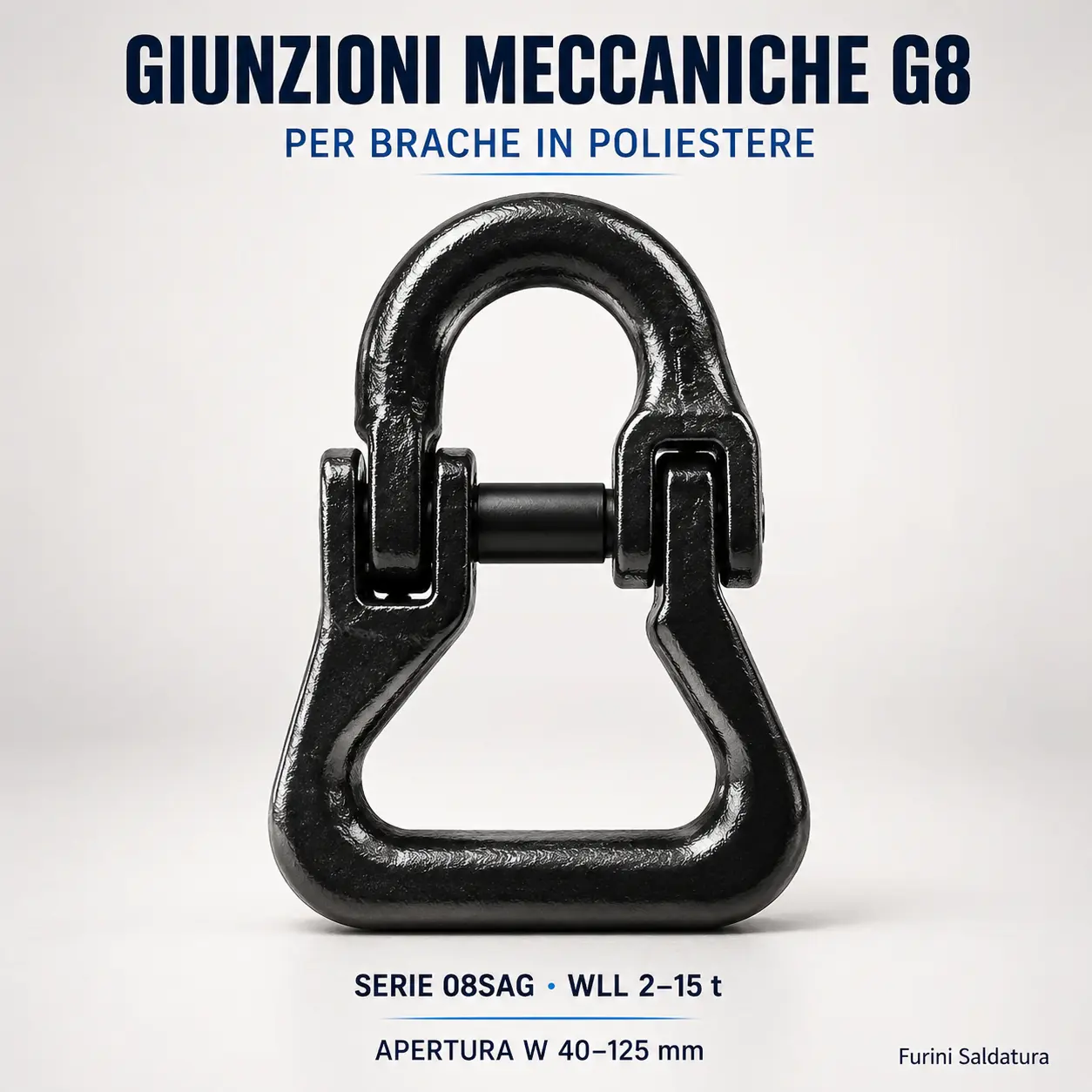

Giunzioni meccaniche G8 per brache in poliestere
giunzioni meccaniche G8 e G10
✅ Sconto automatico nel carrello.
✅ Offerte personalizzate per aziende in base a portata, lunghezza e quantità.
Descrizione tecnica
Le giunzioni meccaniche G8 serie 08SAG sono progettate per collegare una braca in poliestere a campanelle, sotto-anelli o altri componenti metallici compatibili di un sistema di sollevamento.
Rispetto a una normale giunzione per catena, presentano una sede inferiore più ampia e arrotondata, destinata ad accogliere l’asola della braca tessile distribuendo il contatto su una superficie maggiore.
La parte superiore consente l’accoppiamento meccanico con il componente G8 previsto, mediante perno e sistema di bloccaggio dedicato.
La gamma comprende sei modelli:
- misura nominale G8 da 7/8 a 22 mm;
- WLL da 2 a 15 tonnellate;
- apertura interna inferiore W da 40 a 125 mm;
- coefficiente di sicurezza dichiarato 4:1.
La scelta deve considerare contemporaneamente WLL, misura del collegamento metallico, larghezza e spessore dell’asola tessile e dimensioni complessive della giunzione.
La portata finale della braca rimane sempre limitata dal componente con la WLL più bassa e, nelle configurazioni multiple, dall’angolo di lavoro dei bracci.
Caratteristiche principali
- Giunzioni dedicate alle brache in poliestere
- Serie 08SAG in grado G8
- Sei misure disponibili
- WLL da 2,00 a 15,00 t
- Sede inferiore ampia per l’asola tessile
- Apertura interna W da 40 a 125 mm
- Collegamento meccanico con perno
- Assemblaggio senza saldare la braca o il componente
- Compatibilità con brache piatte o Roundslings da verificare
- Coefficiente di sicurezza dichiarato 4:1
- Configurazioni complete disponibili su richiesta
Differenza rispetto alle giunzioni per catena
| Caratteristica | Giunzioni 08R/36R per catena | Giunzioni 08SAG per poliestere |
|---|---|---|
| Elemento collegato | Maglia di catena | Asola di braca tessile |
| Geometria inferiore | Sede compatta | Apertura ampia e arrotondata |
| Parametro principale | Grado e diametro catena | WLL e dimensioni dell’asola |
| Misura da controllare | Diametro nominale catena | Apertura W e geometria della braca |
| Impiego | Brache in catena G8/G10 | Brache in poliestere con componenti G8 |
Le giunzioni 08SAG non devono essere confuse con i normali modelli per catena. La diversa geometria serve a evitare che l’asola tessile lavori su una sede eccessivamente stretta o non compatibile.
Tabella giunzioni G8 serie 08SAG
Unità: WLL in tonnellate, peso in chilogrammi, dimensioni in millimetri.
| Modello | Misura nominale G8 | WLL | Peso | A | B | E | G | K | W |
| 08SAG07 | 7/8 mm | 2,00 t | 0,30 kg | 20,0 | 61,5 | 8,5 | 24,0 | 64,0 | 40,0 |
| 08SAG10 | 10 mm | 3,15 t | 0,50 kg | 24,0 | 66,0 | 11,0 | 30,5 | 83,0 | 40,0 |
| 08SAG13 | 13 mm | 5,30 t | 1,00 kg | 28,5 | 88,0 | 16,5 | 37,0 | 94,0 | 53,0 |
| 08SAG16 | 16 mm | 8,00 t | 1,90 kg | 35,0 | 108,0 | 20,0 | 45,0 | 122,0 | 65,0 |
| 08SAG20 | 20 mm | 12,50 t | 2,30 kg | 47,0 | 129,0 | 23,0 | 52,0 | 134,0 | 82,0 |
| 08SAG22 | 22 mm | 15,00 t | 6,30 kg | 55,0 | 191,0 | 27,0 | 68,0 | 177,0 | 125,0 |
Nel catalogo la misura nominale G8 è indicata come “misura catena”: identifica la classe dimensionale del collegamento metallico superiore e non la larghezza della braca in poliestere.
La quota W rappresenta l’apertura interna disponibile nella parte inferiore, mentre B indica l’ingombro esterno massimo. Tutte le quote devono essere confrontate con il disegno tecnico del produttore.
Scelta rapida
| WLL della giunzione | Modello | Apertura interna W | Impiego indicativo |
| 2,00 t | 08SAG07 | 40 mm | Brache e configurazioni leggere |
| 3,15 t | 08SAG10 | 40 mm | Collegamenti industriali compatti |
| 5,30 t | 08SAG13 | 53 mm | Brache di media portata |
| 8,00 t | 08SAG16 | 65 mm | Macchinari e carpenteria pesante |
| 12,50 t | 08SAG20 | 82 mm | Sollevamenti industriali gravosi |
| 15,00 t | 08SAG22 | 125 mm | Brache tessili di grande portata |
Gli impieghi sono indicativi: la selezione definitiva deve essere effettuata sui dati dell’intero assemblaggio.
Come scegliere la giunzione corretta
- Determinare peso, geometria e baricentro del carico.
- Definire il numero dei bracci e l’angolo di lavoro.
- Individuare la WLL richiesta alla braca completa.
- Verificare la misura del componente metallico G8 da collegare.
- Misurare larghezza e spessore effettivi dell’asola tessile.
- Controllare le quote W, B, G e K.
- Verificare compatibilità e certificazione dell’intero assemblaggio.
La sola WLL non è sufficiente: l’asola deve entrare nella sede inferiore senza essere compressa, attorcigliata o ripiegata in modo forzato.
Montaggio e controlli
La giunzione deve essere assemblata da personale competente utilizzando il perno e il sistema di ritegno previsti dal produttore.
Dopo il montaggio verificare:
- inserimento completo del perno;
- corretto posizionamento del bloccaggio;
- libera articolazione del collegamento;
- appoggio uniforme dell’asola sulla sede inferiore;
- assenza di schiacciamenti o pieghe forzate;
- assenza di contatto con spigoli o parti taglienti;
- compatibilità tra giunzione, braca e componente superiore.
La cucitura dell’asola, quando presente, non deve trovarsi in una posizione che provochi interferenze o concentrazioni anomale del carico.
Sicurezza e conformità
- Non superare la WLL dichiarata.
- Non utilizzare la quota W come unica indicazione di compatibilità.
- Non forzare nell’apertura un’asola troppo larga o spessa.
- Non saldare, molare, forare, riscaldare o modificare la giunzione.
- Non impiegare componenti deformati, corrosi o usurati.
- Non utilizzare brache tagliate, abrase, schiacciate o danneggiate.
- Evitare carichi laterali, torsioni e sollecitazioni impulsive.
- Controllare con particolare attenzione il poliestere nella zona di contatto.
- Affidare assemblaggio e ispezioni periodiche a personale competente.
Per la giunzione metallica G8, il catalogo dichiara:
- conformità alla EN 1677-1;
- conformità alla Direttiva 2006/42/CE;
- coefficiente di sicurezza 4:1.
La conformità del componente metallico non certifica automaticamente la braca completa. Il nastro o la fune ad anello in poliestere e l’intero assemblaggio devono essere verificati secondo la rispettiva documentazione tecnica.
Il coefficiente 4:1 non rappresenta una portata aggiuntiva e non consente di superare la WLL.
Applicazioni
- Brache di sollevamento in poliestere
- Brache piatte con asola compatibile
- Roundslings compatibili
- Collegamento tra elemento tessile e campanella
- Brache composite tessile-acciaio
- Sistemi a uno, due, tre o quattro bracci
- Sollevamento di macchinari
- Carpenteria metallica
- Montaggi e manutenzione industriale
FAQ essenziali
La misura nominale G8 corrisponde alla larghezza della braca?
No. Identifica la classe dimensionale del collegamento metallico. Per l’asola tessile devono essere controllate soprattutto l’apertura W, lo spessore e la geometria effettiva.
Posso utilizzare una normale giunzione per catena?
Non automaticamente. La serie 08SAG possiede una sede inferiore più ampia, specifica per il collegamento della braca tessile.
È sufficiente scegliere il modello con la WLL corretta?
No. Devono essere verificati anche dimensioni dell’asola, ingombri della giunzione e compatibilità con il componente superiore.
Posso inserire l’asola piegandola?
L’asola non deve essere costretta in una piega che provochi schiacciamento, sovrapposizione o concentrazione del carico. In caso di dubbio occorre scegliere una misura più adatta.
È utilizzabile con le Roundslings?
Sì, esclusivamente quando dimensioni, WLL e configurazione risultano compatibili e approvate per l’assemblaggio previsto.
Cosa significa coefficiente di sicurezza 4:1?
È il rapporto di progetto dichiarato dal produttore e non autorizza a superare la portata operativa WLL.
Configurazione e preventivo
Per individuare la giunzione corretta indica:
- tipo di braca in poliestere;
- WLL richiesta;
- larghezza e spessore dell’asola;
- misura del componente metallico G8;
- numero dei bracci;
- modello dei terminali;
- quantità.
Lo sconto viene applicato automaticamente nel carrello.
Per carpenterie, officine e utilizzatori professionali sono disponibili verifica dimensionale, configurazione della braca completa e preventivi personalizzati.
Contatta Furini Saldatura per selezionare la giunzione 08SAG corretta ed evitare schiacciamenti o incompatibilità tra braca tessile e componenti metallici
