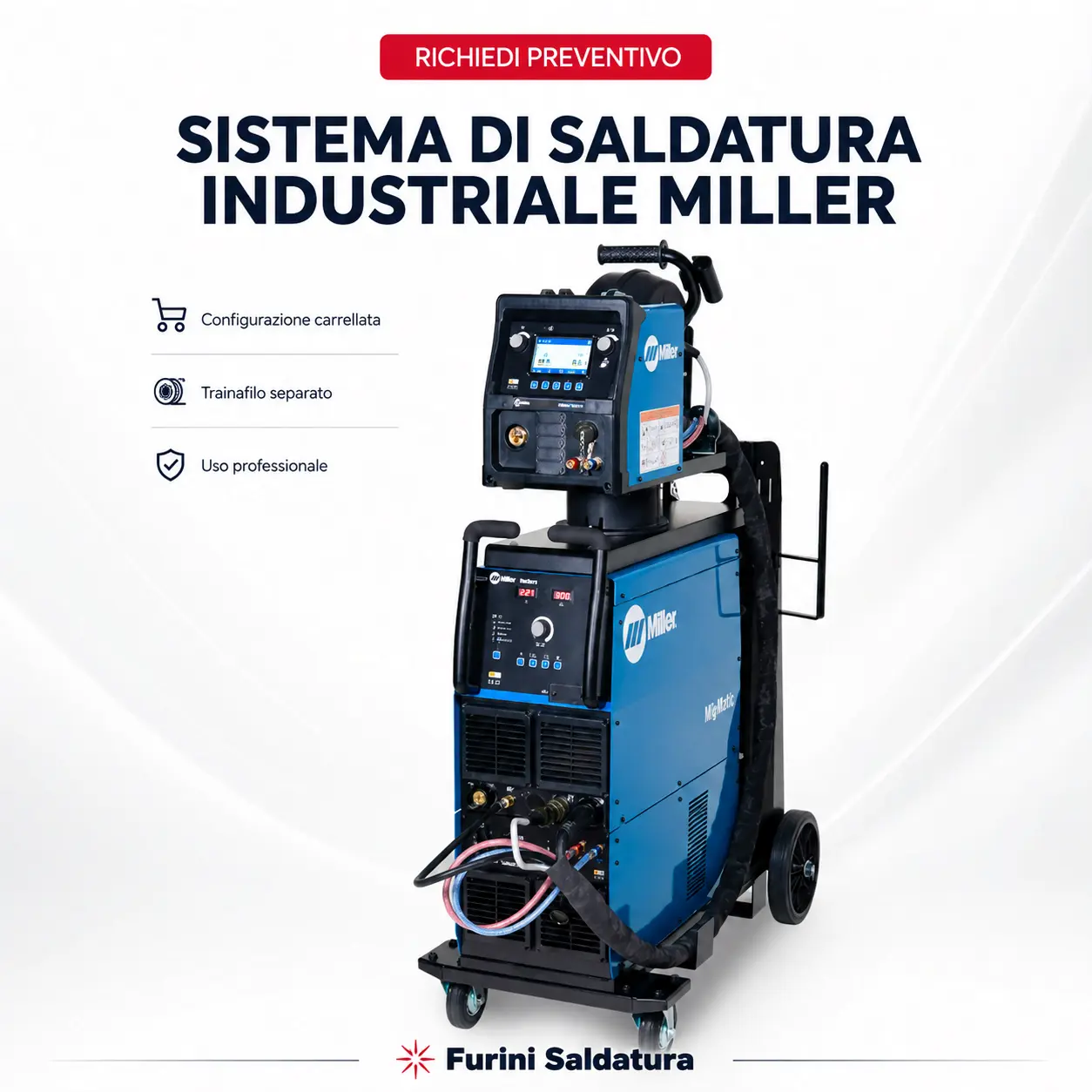

Miller MigMatic S400i e S500i saldatrici MIG/MAG sinergiche industriali

Miller MigMatic S400i e S500i saldatrici MIG/MAG sinergiche industriali

Le Miller MigMatic® S400i e S500i sono sistemi professionali MIG/MAG progettati per applicazioni industriali che richiedono elevata produttività, alimentazione filo affidabile e controllo evoluto del processo.

La gamma comprende:

• MigMatic S400i: 15–400 A;
• MigMatic S500i: 15–500 A.

Entrambe utilizzano alimentazione trifase 400 V – 50/60 Hz e possono essere configurate con trainafilo separato MigMatic Feed 2.0, raffreddamento ad aria oppure con gruppo acqua MigMatic Cool.

Il sistema mette a disposizione quattro modalità principali:

• MIG/MAG manuale;
• MIG/MAG sinergico;
• Synergic Pulse;
• Synergic Double Pulse.

✅ Configurazione tecnica in base al ciclo produttivo.
✅ Offerte personalizzate per aziende e carpenterie.
✅ Formula noleggio operativo disponibile su richiesta.

Descrizione tecnica

La piattaforma MigMatic S400i/S500i è sviluppata come sistema MIG/MAG modulare composto da:

• generatore;
• trainafilo separato;
• eventuale gruppo di raffreddamento;
• carrello;
• torcia;
• cavo di interconnessione;
• accessori specifici.

Il produttore la destina a settori quali:

• fabbricazione industriale;
• costruzioni;
• produzione ferroviaria;
• macchine mobili;
• cantieristica navale.

Caratteristiche principali

• Saldatura MIG/MAG – GMAW.
• Saldatura con filo animato FCAW.
• Alimentazione 400 V trifase.
• S400i fino a 400 A.
• S500i fino a 500 A.
• Corrente minima 15 A.
• Funzionamento MIG/MAG manuale.
• Funzionamento sinergico.
• Synergic Pulse.
• Synergic Double Pulse.
• Trainafilo separato MigMatic Feed 2.0.
• Sistema di trascinamento a 4 rulli.
• Filo da 0,6 a 1,8 mm secondo configurazione.
• Velocità filo 1,5–20 m/min.
• Display LCD.
• 8 programmi memorizzabili.
• Prime 4 memorie richiamabili dal pulsante torcia.
• Raffreddamento aria/acqua.
• Predisposizione Push/Pull tramite kit optional.
• Predisposizione automazione optional.
• Protezione IP23S.

Scelta tra S400i e S500i

Quando scegliere S400i

La S400i è indicata quando 400 A sono sufficienti per materiali, diametri filo e ciclo produttivo previsti.

Il duty cycle dichiarato di 400 A all’80% a 40 °C la rende già una macchina destinata ad attività produttive impegnative.

Quando scegliere S500i

La S500i aumenta la corrente disponibile fino a 500 A nominali, con capacità massima dichiarata fino a 550 A.

È quindi da valutare quando occorre maggiore riserva di potenza o vengono utilizzati processi e fili che richiedono correnti elevate.

MIG/MAG sinergico

La piattaforma dispone di linee sinergiche per le comuni combinazioni filo/gas.

Il sistema coordina i parametri principali per facilitare la configurazione della saldatura, mantenendo comunque accessibili numerose regolazioni avanzate.

Sono disponibili preset anche per le fasi di avvio e arresto del ciclo.

Pulse e Double Pulse

L’interfaccia MigMatic prevede esplicitamente:

• Manual MIG/MAG;
• Synergic;
• Synergic Pulse;
• Synergic Double Pulse.

Questa è una differenza importante rispetto ad alcune macchine viste precedentemente, nelle quali il doppio pulsato era disponibile solo come upgrade separato.

Per la configurazione commerciale Furini Saldatura verificherei comunque che il sistema ordinato includa effettivamente tutte le funzioni software previste dal pacchetto scelto.

MigMatic Feed 2.0

Il nuovo MigMatic Feed 2.0 è uno degli elementi centrali del sistema.

Dispone di:

• struttura più compatta;
• display inclinato;
• aggiornamento tramite porta USB;
• maniglia per trasporto;
• protezione dei tubi acqua;
• encoder push;
• supporto torcia;
• interfaccia aggiornata.

Trainafilo a 4 rulli

Il MigMatic Feed 2.0 utilizza un robusto meccanismo di trascinamento a 4 rulli, progettato per lavorare in condizioni industriali gravose.

La velocità filo dichiarata è:

1,5–20 m/min

con diametri:

0,6–1,8 mm.

Grande distanza di lavoro

Il trainafilo può essere utilizzato con cavi di interconnessione fino a:

30 metri.

Il catalogo indica inoltre la possibilità di sospendere il trainafilo tramite apposito accessorio.

Questa caratteristica è particolarmente interessante per:

• grandi strutture;
• carpenterie;
• cantieristica navale;
• mezzi e macchine di grandi dimensioni;
• lavorazioni dove non è pratico spostare continuamente il generatore.

Controllo dal pulsante torcia

Una funzione particolarmente interessante dal punto di vista produttivo è il Trigger Program Switch.

Il sistema permette di memorizzare fino a:

8 programmi

e i primi:

4 programmi

possono essere richiamati direttamente attraverso il pulsante di una normale torcia MIG compatibile.

Questo riduce la necessità di tornare al trainafilo quando si deve cambiare rapidamente configurazione durante una lavorazione complessa.

Modalità pulsante torcia

Sono disponibili quattro modalità:

• 2T
• 4T
• Miller 4TS
• Spot

Parametri regolabili

L’interfaccia consente la regolazione di:

• Pre Gas;
• Post Gas;
• velocità Run-In;
• Crater Fill;
• Burnback;
• Inductance.

Oltre a questi parametri sono disponibili gestione programmi, impostazioni generali e ripristino dei valori di fabbrica.

Dati tecnici S400i

Dati tecnici S500i

Confronto rapido

MigMatic Feed 2.0 – dati tecnici

Nota sul peso del trainafilo

Nella pagina riepilogativa iniziale il catalogo indica 19 kg, mentre nella tabella tecnica di pagina 3 riporta 18 kg.

Non correggerei arbitrariamente questa differenza: per la scheda commerciale utilizzerei 18 kg come dato della tabella tecnica, segnalando internamente la discrepanza da verificare prima della pubblicazione definitiva.

Raffreddamento MigMatic Cool

La configurazione può essere trasformata da aria ad acqua senza modificare generatore o carrello, secondo quanto dichiarato dal produttore.

Il gruppo MigMatic Cool viene gestito dal generatore e funziona quando necessario per ridurre rumore e consumo energetico.

Dati MigMatic Cool

Dispone inoltre di allarme di basso flusso e funzione per il priming della pompa.

Raffreddamento intelligente

La piattaforma utilizza:

Fan-On-Demand™

La ventilazione del generatore viene attivata solo quando necessario.

Gestione MigMatic Cool

Anche il gruppo di raffreddamento viene controllato dal generatore e funziona in funzione della necessità.

Questo contribuisce a ridurre:

• rumore;
• aspirazione inutile di contaminanti;
• consumo energetico del sistema.

Wind Tunnel Technology™

La tecnologia Wind Tunnel Technology™ convoglia il flusso d’aria dove necessario mantenendo maggiormente protetti i componenti elettronici sensibili da polvere e contaminanti.

È una caratteristica specificamente orientata alla durata in ambienti industriali.

Push/Pull optional

Il sistema è compatibile con torce Push/Pull mediante apposito kit.

È un’opzione particolarmente interessante quando si utilizzano fili che richiedono una gestione dell’avanzamento più delicata, in funzione dell’applicazione.

Il kit riportato è:

057084226 – Push/Pull configuration kit.

Predisposizione automazione

È disponibile anche:

056076174 – kit presa 14 pin per automazione

destinato a facilitare la connessione del trainafilo a componenti esterni di automazione.

Questo aumenta l’interesse della MigMatic non soltanto come macchina manuale, ma anche all’interno di sistemi produttivi più strutturati.

Controllo dalla torcia

La gamma può utilizzare torce con regolazione remota di:

• velocità filo;
• tensione.

Le versioni Miller EuroGun contrassegnate R sono indicate nella documentazione con controllo remoto dalla torcia.

Torce disponibili

Il catalogo riporta torce:

Raffreddate ad aria

• A-300
• A-300R

Raffreddate ad acqua

• W-500
• W-500R

Le versioni R sono predisposte per il controllo remoto dalla torcia.

Le lunghezze disponibili comprendono, secondo modello:

• 3 m;
• 4,5 m.

Filo e rulli di trascinamento

Sono disponibili rulli specifici per:

• acciaio;
• alluminio;
• filo animato.

Acciaio

Copertura indicata fino a:

0,6–1,6 mm

Alluminio

Configurazioni:

• 0,8–1,0 mm;
• 1,0–1,2 mm;
• 1,2–1,6 mm.

Filo animato

Configurazione riportata:

1,2–1,6 mm.

La capacità generale dichiarata del Feed 2.0 arriva comunque fino a 1,8 mm, in funzione della configurazione utilizzata.

Cavi di interconnessione

Per configurazioni raffreddate ad aria oppure acqua sono disponibili cavi da:

• 2,5 m
• 5 m
• 10 m
• 15 m
• 20 m
• 30 m

Questa modularità è importante quando il trainafilo deve seguire l’operatore su strutture di dimensioni elevate.

Carrello MigMatic

Il MigMatic Cart è predisposto per accogliere configurazioni:

• raffreddate ad aria;
• raffreddate ad acqua.

Il produttore evidenzia ruote di grandi dimensioni e costruzione destinata allo spostamento tra differenti postazioni di lavoro.

Applicazioni

• Carpenteria industriale.
• Costruzioni metalliche.
• Produzione generale.
• Costruzione ferroviaria.
• Macchine mobili.
• Cantieristica navale.
• Acciaio al carbonio.
• Acciaio inox.
• Alluminio con corretta configurazione.
• Fili animati.
• Produzione seriale.
• Lavorazioni su grandi strutture.

Guida alla scelta

S400i

Da preferire quando:

• 400 A coprono la lavorazione;
• si desidera un elevato duty cycle;
• l’applicazione rientra nella carpenteria e produzione industriale standard.

S500i

Da valutare quando:

• occorrono correnti superiori;
• vengono utilizzati fili e spessori più impegnativi;
• serve maggiore riserva di potenza.

Aria o acqua?

Aria: per cicli compatibili con torce raffreddate ad aria.

Acqua: per utilizzi più intensivi e torce della classe W-500.

Push/Pull

Da valutare quando il tipo di filo o la distanza dalla bobina rende utile un sistema di avanzamento assistito.

Garanzia dichiarata

Miller dichiara per il generatore:

3 anni di garanzia su parti e manodopera.

Le condizioni effettive devono essere verificate secondo la garanzia Miller applicabile alla specifica fornitura.

Utilizzo e sicurezza

Prima di configurare il sistema devono essere verificati:

• materiale;
• spessori;
• filo;
• diametro;
• gas;
• corrente;
• duty cycle;
• torcia;
• raffreddamento;
• distanza tra generatore e trainafilo.

Le configurazioni devono essere realizzate rispettando le prescrizioni Miller e il corretto dimensionamento della rete 400 V trifase.

Conformità dichiarata

La documentazione riporta:

• marcatura CE;
• grado di protezione IP23S per S400i/S500i.

Non aggiungerei ulteriori norme se non presenti nella documentazione fornita.

Formula noleggio operativo

Per la gamma MigMatic S400i / S500i il noleggio operativo è particolarmente coerente perché la fornitura può diventare un sistema completo di generatore, trainafilo, raffreddamento, carrello e torcia.

Configurazione personalizzabile

La proposta può comprendere:

S400i oppure S500i

• MigMatic Feed 2.0
• MigMatic Cool
• MigMatic Cart
• torcia aria/acqua
• cavi di interconnessione
• eventuale Push/Pull
• accessori necessari.

Vantaggi potenziali

Secondo le condizioni dell’offerta:

• canone periodico programmabile;
• minore immobilizzo iniziale;
• possibilità di acquisire una configurazione industriale completa;
• pianificazione dell’investimento.

Durata, manutenzione, assistenza, assicurazione, upgrade ed eventuale riscatto devono essere definiti nel contratto e non vanno presentati come automaticamente inclusi.

Furini Saldatura può predisporre un confronto personalizzato tra acquisto diretto e noleggio operativo.

FAQ

Quali modelli sono disponibili?

MigMatic S400i e S500i.

Qual è la potenza della S400i?

Lavora da 15 a 400 A, con 400 A al 80% di duty cycle a 40 °C.

E la S500i?

Da 15 a 500 A, con 500 A al 50% di duty cycle a 40 °C.

È disponibile il Pulse?

Sì. Il sistema prevede Synergic Pulse.

È disponibile anche il Double Pulse?

Sì. Nell’interfaccia sono riportati Synergic Pulse e Synergic Double Pulse.

Quanti programmi posso memorizzare?

Fino a 8.

Posso richiamarli dalla torcia?

I primi 4 programmi possono essere richiamati utilizzando il pulsante della torcia compatibile.

Il trainafilo è separato?

Sì. La piattaforma utilizza il MigMatic Feed 2.0.

Quanto può essere lungo il collegamento?

Sono disponibili cavi di interconnessione fino a 30 m.

È disponibile raffreddata ad acqua?

Sì. Con il sistema MigMatic Cool da 5 litri / 1 kW.

È compatibile Push/Pull?

Sì, tramite kit optional.

Può essere collegata ad automazione?

È disponibile un kit presa 14 pin optional per il collegamento a componenti di automazione esterni.

Qual è la garanzia?

Il produttore dichiara 3 anni su parti e manodopera.

Configurazione e preventivo

Per definire correttamente una MigMatic S400i/S500i è utile comunicare:

• materiale;
• spessore minimo e massimo;
• diametro filo;
• gas;
• corrente richiesta;
• ore di saldatura giornaliere;
• necessità di Pulse/Double Pulse;
• distanza di lavoro;
• raffreddamento aria/acqua;
• eventuale Push/Pull;
• eventuale collegamento ad automazione.

Da questi dati Furini Saldatura può definire:

S400i / S500i + Feed 2.0 + aria/acqua + torcia + lunghezza cavi + accessori.

Contatta Furini Saldatura per configurare la Miller MigMatic sulle esigenze reali della tua produzione e ricevere un’offerta personalizzata per acquisto o noleggio operativo.
