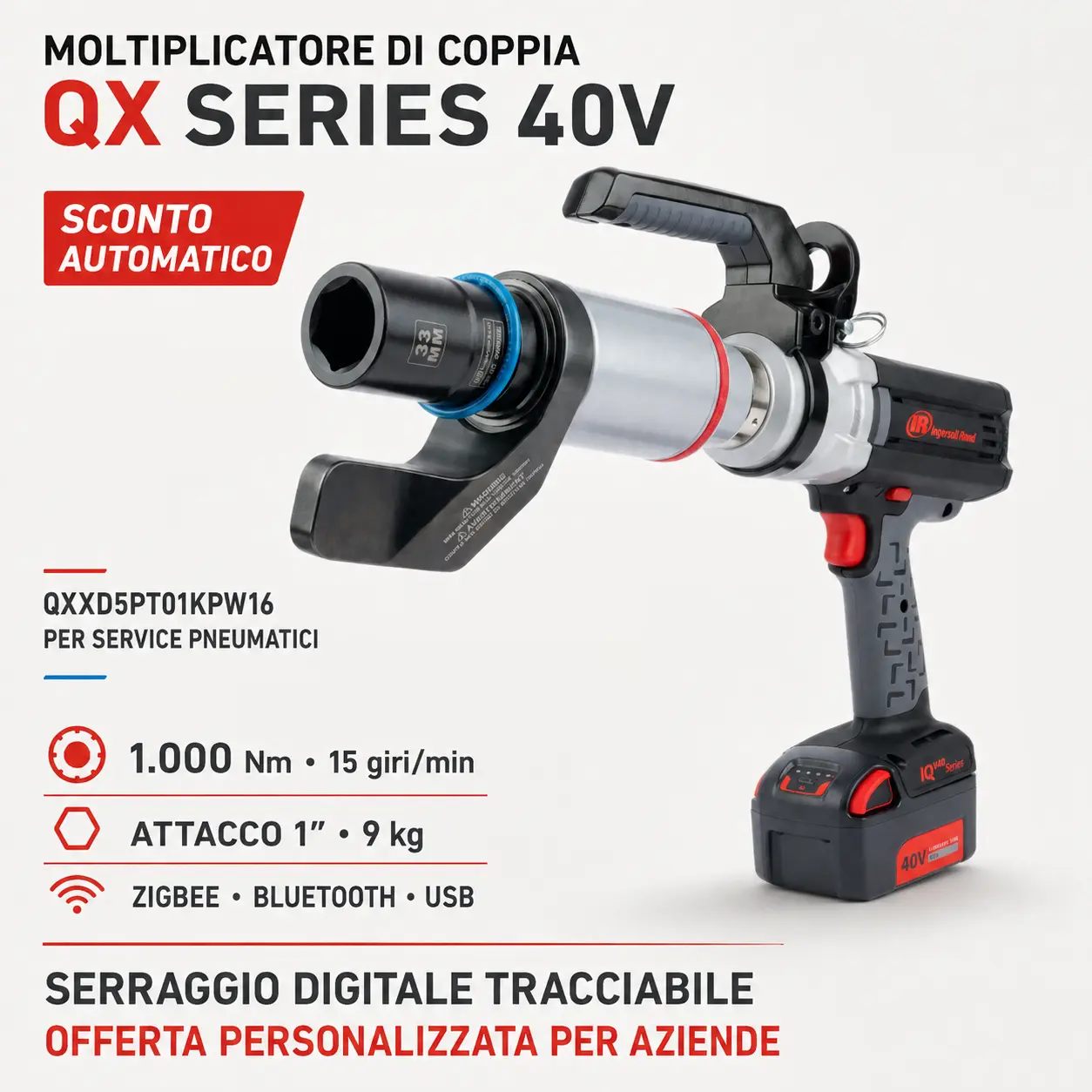

Moltiplicatore di Coppia Cordless Ingersoll Rand QX Series 40V

Moltiplicatore di Coppia Cordless Ingersoll Rand QX Series 40V per Service Pneumatici

Moltiplicatore elettronico da 1″ con coppia programmabile fino a 1.000 Nm, controllo digitale e registrazione dei serraggi.

Ogni ruota serrata, ogni risultato documentato: progettato per aumentare precisione, tracciabilità ed efficienza nella manutenzione di autocarri e mezzi pesanti.

✅ Sconto applicato automaticamente nel carrello.

✅ Offerte personalizzate per aziende, officine, flotte e centri assistenza pneumatici.

Descrizione Tecnica

Il moltiplicatore di coppia cordless Ingersoll Rand QX Series 40V è progettato specificamente per il serraggio controllato delle ruote di autocarri, autobus, rimorchi e veicoli commerciali pesanti.

Il modello QXXD5PT01KPW16 eroga una coppia programmabile fino a 1.000 Nm attraverso un attacco quadro da 1″. Il braccio di reazione dedicato alle ruote dei veicoli industriali assorbe la coppia generata dall’utensile, migliorando stabilità e controllo durante il serraggio.

La tecnologia elettronica registra i risultati in tempo reale, permettendo di documentare le operazioni effettuate e ridurre i controlli manuali ripetuti. La comunicazione Zigbee, Bluetooth e USB consente la programmazione, il trasferimento dei dati e l’integrazione con i sistemi Ingersoll Rand compatibili.

Caratteristiche Tecniche Principali

Coppia Programmabile fino a 1.000 Nm

La coppia può essere impostata in funzione delle specifiche previste per la ruota e il veicolo da sottoporre a manutenzione.

Accuratezza entro il 5%

Il controllo elettronico permette di ottenere serraggi costanti e ripetibili, mantenendo l’accuratezza dichiarata entro il 5%.

Registrazione Digitale del Serraggio

Ogni operazione può essere registrata per creare uno storico del lavoro eseguito e fornire una prova documentabile del risultato.

Braccio di Reazione per Autocarri

La geometria è ottimizzata per le ruote dei veicoli commerciali e permette di contrastare la coppia senza trasferirla direttamente all’operatore.

Motore Brushless

Il motore senza spazzole offre efficienza, durata e continuità operativa nelle applicazioni professionali ad alta coppia.

Riduttore Premium Norbar

Il sistema di moltiplicazione meccanica utilizza un riduttore progettato per trasmettere coppie elevate in modo progressivo e controllato.

Alimentazione IQV40

La piattaforma cordless da 40 V elimina cavi e tubi pneumatici, facilitando gli spostamenti tra le postazioni di lavoro.

Dati Tecnici

I dati dimensionali e prestazionali sono confermati dalla scheda ufficiale Ingersoll Rand QX Series 40V.

Connettività e Tracciabilità

Zigbee

Consente la comunicazione con sistemi e controller Ingersoll Rand compatibili all’interno di processi strutturati.

Bluetooth

Permette il collegamento con dispositivi mobili e l’accesso ai risultati tramite l’applicazione IR INSIGHT Connect.

Collegamento USB

Consente la programmazione diretta dell’utensile e il trasferimento dei dati tramite cavo.

Registrazione in Tempo Reale

Il sistema può memorizzare informazioni relative al serraggio, facilitando:

• controllo delle operazioni;
• verifica del risultato;
• documentazione dell’intervento;
• individuazione di serraggi non conformi;
• gestione dello storico di manutenzione.

La configurazione Zigbee, Bluetooth e USB è riportata anche nel catalogo europeo Ingersoll Rand QX Series.

Kit Disponibile

QXXD5PT01KPW16K2

Il kit comprende:

• moltiplicatore di coppia QX Series 40V;
• caricabatterie BC1161;
• 2 batterie BL4013;
• bussola da 33 mm;
• fermo di sicurezza della bussola;
• braccio di reazione dedicato alle ruote degli autocarri.

La dotazione completa deve essere verificata al momento dell’ordine in base alla configurazione destinata al mercato europeo.

Perché Utilizzarlo nel Service Pneumatici

Serraggio Controllato

La coppia programmabile permette di applicare il valore previsto dalla procedura di manutenzione del veicolo.

Prova dell’Operazione

La registrazione digitale consente di dimostrare che il serraggio è stato eseguito e con quale risultato.

Riduzione dei Controlli Ripetuti

La tracciabilità può ridurre la necessità di ripetere più volte il controllo con sistemi manuali, nel rispetto delle procedure aziendali.

Maggiore Produttività

La preparazione cordless e la registrazione automatica aiutano a velocizzare il passaggio dei mezzi attraverso l’officina.

Uniformità tra Operatori

I programmi memorizzati contribuiscono a standardizzare il processo, riducendo la dipendenza dalla sensibilità del singolo utilizzatore.

Vantaggi Operativi

✔ Coppia programmabile fino a 1.000 Nm
✔ Accuratezza dichiarata entro il 5%
✔ Registrazione digitale del serraggio
✔ Trasmissione dei dati in tempo reale
✔ Connettività Zigbee, Bluetooth e USB
✔ Attacco quadro professionale da 1″
✔ Braccio di reazione per ruote di autocarri
✔ Motore brushless ad alta efficienza
✔ Riduttore premium Norbar
✔ Alimentazione cordless da 40 V
✔ Display integrato
✔ Impugnatura superiore articolata
✔ Sistema orientato alla tracciabilità del lavoro

Risultato Operativo Reale

L’integrazione del QX Series 40V nel processo di manutenzione favorisce:

✔ serraggi più costanti e ripetibili;
✔ riduzione degli errori legati all’impostazione manuale;
✔ disponibilità immediata dei risultati;
✔ creazione di uno storico degli interventi;
✔ maggiore controllo delle procedure aziendali;
✔ riduzione dei tempi di permanenza del mezzo in officina;
✔ migliore tutela in caso di contestazioni sul lavoro eseguito.

Aree di Applicazione

Il moltiplicatore è indicato per:

• centri assistenza pneumatici industriali;
• manutenzione di autocarri;
• flotte di trasporto;
• autobus e pullman;
• semirimorchi e rimorchi;
• veicoli commerciali pesanti;
• officine mobili;
• manutenzione di mezzi industriali;
• aziende di logistica e trasporto;
• servizi di assistenza su strada.

Guida alla Scelta

Per Officine con Pochi Interventi

La principale utilità è ottenere un serraggio programmato e ripetibile senza utilizzare una linea pneumatica.

Per Centri Pneumatici ad Alto Volume

La registrazione automatica riduce le operazioni manuali e facilita il controllo di numerosi interventi giornalieri.

Per Flotte Aziendali

Lo storico digitale permette di associare i risultati alle procedure di manutenzione previste per ogni mezzo.

Per Processi con Tracciabilità Obbligatoria

La connettività e la registrazione rendono il QX particolarmente indicato quando è necessario conservare una prova delle operazioni effettuate.

Perché la Velocità è di 15 giri/min

La velocità contenuta non rappresenta un limite: è funzionale all’applicazione di coppie elevate in modo progressivo e controllato.

Il QX Series non è un avvitatore a impulsi destinato allo smontaggio rapido. È uno strumento di serraggio elettronico progettato per raggiungere il valore programmato con precisione e registrarne il risultato.

Per velocizzare il lavoro, i dadi possono essere avvicinati preliminarmente con un utensile idoneo, completando poi il serraggio controllato con il moltiplicatore QX.

Preparazione della Ruota

Prima del serraggio è necessario:

• pulire le superfici di contatto;
• controllare prigionieri e filettature;
• verificare condizioni e compatibilità dei dadi;
• consultare la coppia prescritta dal costruttore;
• assicurarsi che la ruota sia correttamente posizionata;
• seguire la sequenza di serraggio prevista;
• verificare che bussola e fermo siano correttamente montati.

Il controllo elettronico della coppia non corregge filettature danneggiate, superfici sporche o componenti montati in modo errato.

Modalità d’Uso

Programmazione

Impostare la coppia prevista dalla procedura del costruttore o dal piano di manutenzione aziendale.

Montaggio della Bussola

Installare una bussola a impatto da 1″ idonea al dado e fissarla utilizzando il relativo sistema di ritenuta.

Posizionamento del Braccio

Appoggiare il braccio di reazione contro un punto stabile e strutturalmente adeguato. Verificare la direzione della reazione prima di avviare l’utensile.

Serraggio

Mantenere una presa stabile e azionare l’utensile fino al completamento del ciclo programmato.

Verifica del Risultato

Controllare l’esito sul display e trasferire o archiviare i dati secondo la procedura aziendale.

Sicurezza del Braccio di Reazione

Il braccio di reazione genera un punto di schiacciamento durante il serraggio.

È indispensabile:

✔ mantenere mani e dita lontane dall’area di reazione;
✔ non utilizzare appoggi instabili o deformabili;
✔ verificare l’orientamento prima di azionare l’utensile;
✔ utilizzare esclusivamente bracci compatibili;
✔ non modificare o saldare il braccio di reazione;
✔ non impugnare il braccio durante il ciclo;
✔ interrompere il lavoro se l’appoggio tende a scivolare.

Sicurezza e Manutenzione

✔ Indossare guanti, calzature e occhiali protettivi
✔ Utilizzare bussole professionali adatte alla coppia richiesta
✔ Controllare regolarmente quadro, bussola e fermo
✔ Verificare il braccio di reazione prima dell’uso
✔ Non superare la coppia ammessa dai componenti
✔ Rimuovere la batteria prima della manutenzione
✔ Proteggere utensile e batterie da urti e umidità
✔ Conservare i risultati secondo le procedure aziendali
✔ Effettuare controlli periodici dell’accuratezza
✔ Seguire le indicazioni del manuale Ingersoll Rand

Errore Comune da Evitare

Utilizzare il moltiplicatore come un normale avvitatore a impulsi per smontare rapidamente i dadi.

Il QX Series è progettato principalmente per il serraggio controllato e tracciabile. Urti, appoggi impropri del braccio o utilizzi non conformi possono compromettere accuratezza, sicurezza e durata del riduttore.

Controllo e Taratura

La registrazione digitale non sostituisce il controllo periodico dello strumento.

La frequenza delle verifiche deve essere stabilita considerando:

• numero di cicli;
• intensità di utilizzo;
• procedure aziendali;
• requisiti del sistema qualità;
• condizioni operative;
• eventuali urti o sovraccarichi subiti.

Dopo una caduta, un sovraccarico o un risultato anomalo è consigliato sospendere l’impiego e verificare l’accuratezza.

Categorie

• Moltiplicatori di coppia a batteria
• Moltiplicatori di coppia Ingersoll Rand
• Utensili QX Series 40V
• Utensili per service pneumatici
• Utensili per autocarri e mezzi pesanti
• Sistemi di serraggio tracciabile
• Utensili elettronici ad alta coppia
• Attrezzature per flotte industriali

FAQ

Qual è la coppia massima?

La coppia massima programmabile è di 1.000 Nm, equivalenti a 737 ft-lb.

Qual è la velocità di lavoro?

La velocità nominale è di 15 giri/min.

Quale attacco utilizza?

Il modello QXXD5PT01KPW16 utilizza un attacco quadro da 1″.

Quanto pesa?

Il peso dichiarato dell’utensile senza batteria è di 9 kg.

Qual è la lunghezza?

La lunghezza del corpo utensile è di 419 mm.

Quali sistemi di comunicazione sono disponibili?

Il modello supporta Zigbee, Bluetooth e collegamento tramite cavo USB.

Può registrare la coppia applicata?

Sì. Il sistema registra i risultati e permette di consultarli attraverso le soluzioni Ingersoll Rand compatibili.

È adatto alle autovetture?

È progettato principalmente per autocarri, autobus e veicoli commerciali pesanti che richiedono coppie elevate e un braccio di reazione dedicato.

Può sostituire completamente una chiave dinamometrica?

Può ridurre le verifiche manuali grazie al controllo elettronico e alla tracciabilità. Devono comunque essere rispettate le procedure aziendali e le prescrizioni del costruttore del veicolo.

Cosa contiene il kit?

Il kit QXXD5PT01KPW16K2 comprende utensile, caricabatterie BC1161, due batterie BL4013, bussola da 33 mm e relativo fermo.

Perché è necessario il braccio di reazione?

Serve ad assorbire la reazione generata dalla coppia elevata, evitando che venga trasferita direttamente all’operatore.

Conclusione

Il moltiplicatore Ingersoll Rand QX Series 40V combina coppia programmabile fino a 1.000 Nm, accuratezza entro il 5% e registrazione digitale delle operazioni.

La configurazione cordless, il braccio di reazione dedicato e la connettività Zigbee, Bluetooth e USB lo rendono una soluzione avanzata per officine, flotte e centri pneumatici che vogliono migliorare produttività, sicurezza e tracciabilità.

Richiedi la configurazione completa o una quotazione personalizzata per il tuo centro assistenza.
