Morsetto Monomanuale BESSEY EZR

Morsetto Monomanuale BESSEY EZR – per Guide, Profili e Banchi da Lavoro

✅ Lo sconto viene applicato automaticamente nel carrello.

✅ Offerte personalizzate per aziende: richiedi una quotazione dedicata in base alle quantità necessarie.

Descrizione tecnica

Il BESSEY EZR è un morsetto utilizzabile con una sola mano, sviluppato per lavorazioni nelle quali è necessario mantenere libera la seconda mano durante il posizionamento del pezzo.

In particolare, il modello EZR è dedicato anche al serraggio di guide, profili e banchi da lavoro. Inoltre, può essere configurato sia per il serraggio sia per il distanziamento.

La forza di serraggio dichiarata raggiunge 750 N, mentre apertura e scartamento sono rispettivamente 150 mm e 60 mm.

Caratteristiche principali

• Utilizzabile con una sola mano
• Forza di serraggio fino a 750 N
• Apertura 150 mm
• Scartamento 60 mm
• Campo di distanziamento 120–310 mm
• Guida 14 × 5 mm
• Adatto a guide con scanalature da 12 × 6,5 mm a 12 × 8 mm
• Utilizzabile con adattatori dedicati
• Funzione serraggio
• Funzione distanziamento
• Serraggio trasversale
• Impugnatura ergonomica a 2 componenti
• Leva di pompaggio dietro la guida

Dati tecnici

Serraggio con una sola mano

L’impugnatura ergonomica permette di azionare il morsetto mantenendo libera l’altra mano.

In questo modo, è possibile posizionare il componente e contemporaneamente avvicinare il morsetto.

Inoltre, la leva di pompaggio è collocata dietro la guida, favorendo l’accesso da differenti direzioni.

Utilizzo su guide e profili

Con l’adattatore dedicato, il BESSEY EZR può essere utilizzato per il fissaggio di guide compatibili con sistemi come:

• Festool
• Protool
• Metabo
• Makita
• Hitachi / Hikoki
• DeWalt

Inoltre, può essere impiegato nei profili e sui banchi di lavoro quando dimensioni e geometria sono compatibili.

Per questo motivo, prima dell’acquisto è consigliabile verificare la sezione della scanalatura disponibile.

Compatibilità delle scanalature

La guida speciale è indicata per scanalature comprese tra:

• 12 × 6,5 mm
• 12 × 8 mm

Di conseguenza, la compatibilità deve essere verificata dimensionalmente e non soltanto in base al marchio della guida o del banco.

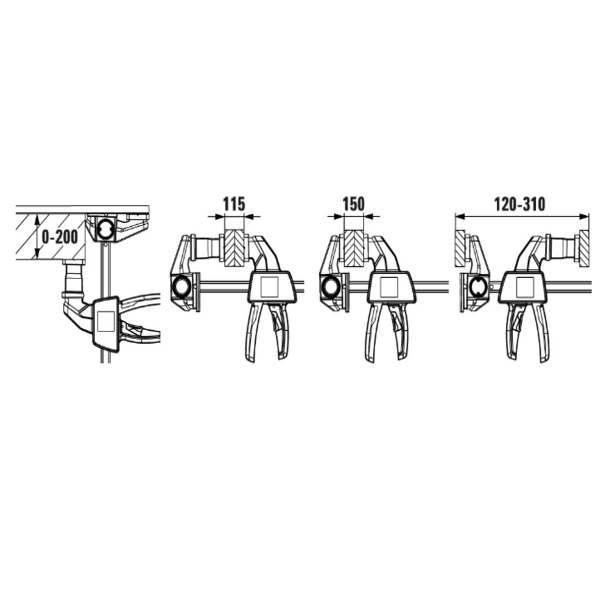

Funzione serraggio e distanziamento

Il BESSEY EZR può essere utilizzato sia per avvicinare sia per distanziare i componenti.

In particolare, il campo di distanziamento indicato è 120–310 mm.

Inoltre, il sistema può essere utilizzato:

• con adattatore
• senza adattatore
• per serraggio normale
• per distanziamento
• per serraggio trasversale

Serraggio trasversale

Posizionando l’adattatore sulla parte superiore oppure inferiore, il morsetto può essere utilizzato anche per il serraggio trasversale.

In questo modo, aumenta la flessibilità del sistema nelle lavorazioni su profili e banchi multifunzione.

Impugnatura ergonomica

L’impugnatura è realizzata in plastica a due componenti.

Inoltre, la leva di pompaggio è posizionata dietro la guida.

Questa configurazione permette di azionare il morsetto rapidamente durante montaggio, allineamento e bloccaggio dei componenti.

Scelta e controllo della compatibilità

Prima dell’ordine verificare:

• tipo di guida utilizzata
• dimensione della scanalatura
• apertura richiesta
• scartamento necessario
• necessità di serraggio o distanziamento
• posizione dell’adattatore
• compatibilità del banco o del profilo

Quindi, la presenza di una guida di un marchio indicato non garantisce da sola la compatibilità: devono coincidere anche le dimensioni della scanalatura.

Ambiti di utilizzo

Il BESSEY EZR è indicato per:

• serraggio di guide
• banchi di lavoro
• profili
• posizionamento di pannelli
• falegnameria
• montaggio
• allestimento
• assemblaggio
• serraggio trasversale
• distanziamento
• lavorazioni nelle quali serve mantenere libera una mano

Vantaggi operativi

Il sistema permette di:

• serrare con una sola mano
• posizionare rapidamente il pezzo
• lavorare direttamente sulle guide compatibili
• utilizzare il morsetto anche nei profili
• passare da serraggio a distanziamento
• effettuare serraggio trasversale
• utilizzare adattatori dedicati
• mantenere libera la seconda mano

Di conseguenza, il morsetto risulta versatile nelle operazioni di montaggio e posizionamento.

Modalità di utilizzo

Prima dell’impiego:

• verificare la compatibilità della guida
• controllare lo stato del morsetto
• verificare gli adattatori
• scegliere la configurazione corretta
• controllare apertura e scartamento necessari

Successivamente, posizionare il morsetto e avvicinare la staffa al pezzo.

Quindi, azionare progressivamente la leva fino a ottenere il serraggio necessario.

Infine, verificare la stabilità del componente prima di iniziare la lavorazione.

Cura e manutenzione

Per mantenere efficiente il morsetto:

• pulire regolarmente la guida
• eliminare residui di colla
• mantenere la rotaia libera da grasso
• evitare accumuli di olio sulla guida
• controllare gli adattatori
• verificare il corretto funzionamento della leva
• controllare periodicamente le parti mobili

Inoltre, un componente deformato o danneggiato non deve essere utilizzato.

FAQ

Qual è la forza di serraggio del BESSEY EZR?

La forza massima indicata è 750 N.

Qual è l’apertura?

L’apertura è 150 mm.

Qual è lo scartamento?

Lo scartamento è 60 mm.

Può essere usato come distanziatore?

Sì. Inoltre, il campo indicato è 120–310 mm.

Con quali guide può essere utilizzato?

È previsto per guide con scanalature da 12 × 6,5 a 12 × 8 mm e viene indicato per sistemi compatibili Festool, Protool, Metabo, Makita, Hitachi/Hikoki e DeWalt.

Può essere utilizzato sui banchi da lavoro?

Sì, quando profilo e dimensioni del banco sono compatibili con il sistema.

Può effettuare un serraggio trasversale?

Sì. Infatti, l’adattatore può essere posizionato sulla parte superiore o inferiore per questa configurazione.

Qual è il contenuto del set EZR15-6SET?

La tabella fornita indica 2 × EZR15-6 come contenuto.

Attenzione alla confezione commerciale

Nei dati forniti sono presenti due informazioni differenti:

• contenuto tecnico del codice EZR15-6SET: 2 × EZR15-6
• imballo indicato: 8
• nella descrizione commerciale è inoltre specificato “confezione 8 pezzi e suoi multipli”

Di conseguenza, prima della pubblicazione definitiva consiglio di verificare se gli 8 pezzi rappresentano l’unità effettivamente venduta al cliente oppure l’imballo logistico del produttore.

Questo controllo evita di pubblicare una quantità di vendita errata.

Conclusione

Il morsetto monomanuale BESSEY EZR è una soluzione versatile per guide, profili e banchi di lavoro.

In particolare, combina forza fino a 750 N, utilizzo con una sola mano e possibilità di serraggio o distanziamento.

Inoltre, gli adattatori ampliano le possibilità d’impiego con differenti sistemi di guide.

Infine, verificare sempre la dimensione della scanalatura e la configurazione commerciale del set prima dell’ordine.
