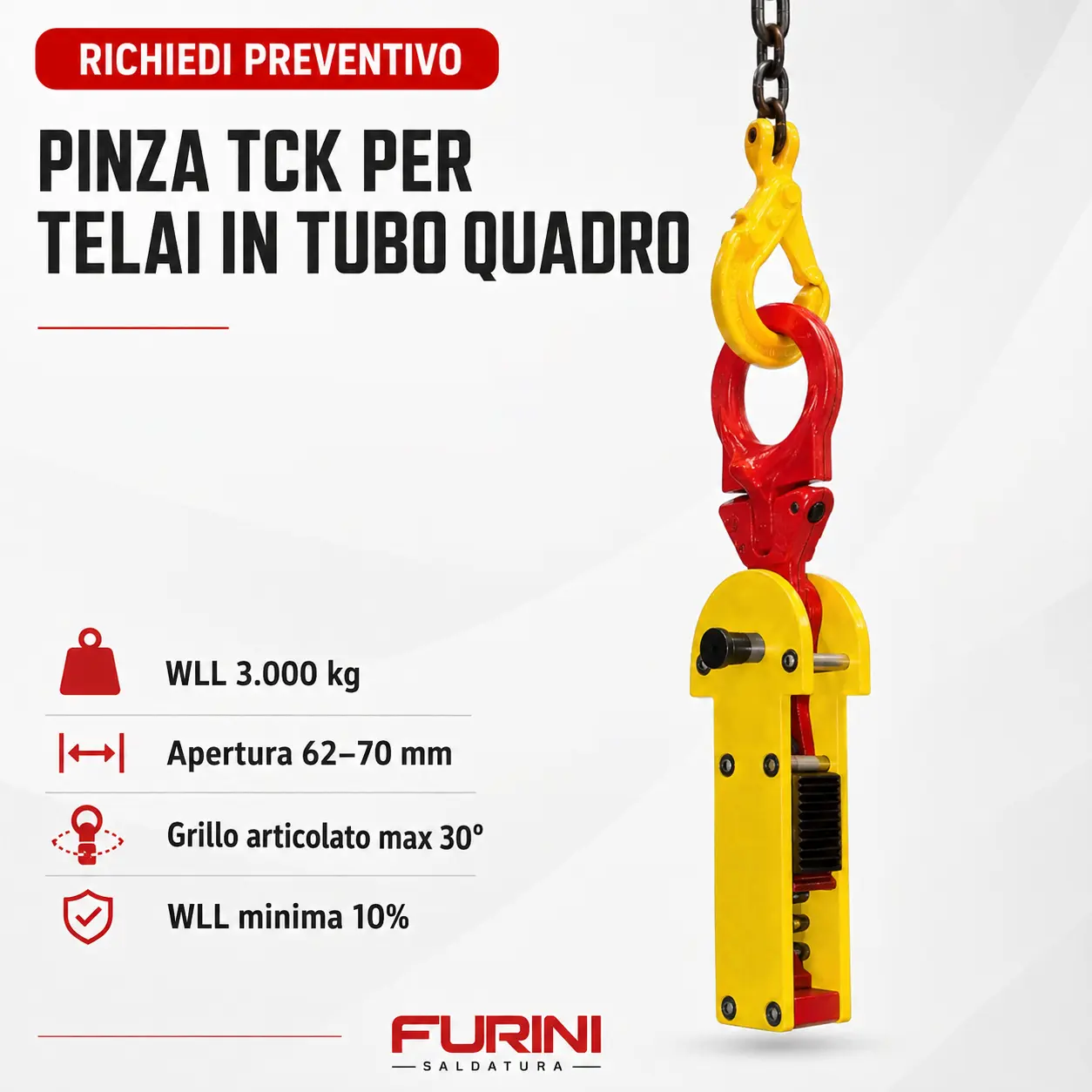

Pinza TCK per sollevamento di telai in tubo quadro

Pinza TCK per sollevamento di telai in tubo quadro

La TCK è una pinza specifica per il sollevamento verticale e il trasporto di strutture nelle quali il tubo quadro viene utilizzato come elemento di telaio, ad esempio nelle unità mobili indicate dal catalogo.

Quando la pinza viene caricata, le camme si spostano lateralmente e fanno presa sui lati del tubo quadro, creando il serraggio necessario alla movimentazione.

La configurazione disponibile presenta una WLL di 3.000 kg, apertura 62–70 mm e grillo di sollevamento articolato con inclinazione massima dichiarata di 30°.

✅ Sconto automatico nel carrello sulle versioni con prezzo.
✅ Offerte personalizzate per aziende in base ad applicazione, dimensioni del tubo e quantità.

Descrizione tecnica

La pinza TCK è sviluppata per lavorare direttamente sui lati di un profilato tubolare quadro utilizzato come telaio strutturale.

Durante il caricamento, le camme si estraggono lateralmente e vanno in presa sulle pareti del tubo, permettendo alla pinza di serrare il profilo durante il sollevamento.

Il modello 3 TCK, codice 810000, ha una WLL dichiarata di 3.000 kg e un’apertura della ganascia compresa tra 62 e 70 mm.

Il catalogo stabilisce inoltre che la WLL minima corrisponde al 10% della WLL massima.

Il design compatto è studiato affinché il morsetto non occupi più spazio delle dimensioni del tubo quadro interessato dalla presa.

Caratteristiche principali

• Specifica per telai e strutture in tubo quadro.
• Sollevamento verticale e trasporto.
• WLL dichiarata di 3.000 kg.
• Apertura della ganascia 62–70 mm.
• WLL minima pari al 10% della WLL massima.
• Camme che si spostano lateralmente durante il caricamento.
• Presa sui lati del tubo quadro.
• Grillo di sollevamento articolato.
• Inclinazione massima dichiarata del grillo: 30°.
• Fornita di serie con 2 perni ad alta presa.
• Speciale dispositivo di bloccaggio.
• Design compatto.
• Costruzione leggera per una maggiore maneggevolezza.

Scelta della configurazione

La documentazione fornita riporta una sola configurazione:

Quando scegliere la TCK

La TCK è indicata quando il punto di presa è costituito da un tubo quadro utilizzato come elemento del telaio e la sua dimensione è compatibile con l’intervallo di apertura 62–70 mm previsto dalla pinza.

Non è quindi una pinza universale per lamiere: la geometria della presa è specificamente progettata per questa applicazione.

Perché il design compatto è importante

Il catalogo evidenzia che la pinza non utilizza più spazio delle dimensioni del tubo quadro.

Questo permette di mantenere l’ingombro del dispositivo concentrato attorno al profilo sul quale viene effettuata la presa.

Dati tecnici

Le dimensioni sono espresse in millimetri. Capacità e peso sono espressi in chilogrammi.

Utilizzo e sicurezza

Prima dell’impiego deve essere verificata la compatibilità tra dimensione del tubo quadro e apertura della pinza, che per il modello disponibile è compresa tra 62 e 70 mm.

Durante il sollevamento, le camme devono potersi spostare lateralmente e fare correttamente presa sui lati del tubo.

La pinza è dotata di serie di due perni ad alta presa, indicati dal catalogo come soluzione per ottenere una maggiore forza di serraggio.

Il grillo articolato permette una maggiore flessibilità nella direzione di sollevamento, ma il catalogo stabilisce un’inclinazione massima di 30°.

Non vengono indicate nella pagina fornita eventuali percentuali di riduzione della WLL in funzione dell’angolo. Non devono pertanto essere attribuite autonomamente.

Lo speciale dispositivo di bloccaggio è progettato per rendere la manipolazione della pinza più semplice e sicura.

Conformità dichiarata

Nel materiale fornito non sono indicate specifiche norme EN, marcature CE o coefficienti di sicurezza. Queste informazioni non devono quindi essere aggiunte senza ulteriore documentazione tecnica.

Il catalogo riporta inoltre:

“La superficie della piastra del materiale deve avere una durezza massima di 37/345 HRC.”

La formulazione 37/345 HRC appare tecnicamente incongruente e deve essere verificata sulla documentazione originale del costruttore prima della pubblicazione definitiva.

Non deve essere corretta o reinterpretata automaticamente.

Applicazioni

• Sollevamento verticale di strutture in tubo quadro.
• Trasporto di telai realizzati con profili tubolari quadrati.
• Strutture nelle quali il tubo quadro costituisce l’elemento di presa.
• Telai di unità mobili, come indicato dal catalogo.
• Profilati compatibili con apertura 62–70 mm.
• Movimentazione con WLL fino a 3.000 kg.

FAQ

A cosa serve la pinza TCK?

È progettata specificamente per il sollevamento verticale e il trasporto di strutture nelle quali viene utilizzato un tubo quadro come telaio.

Come avviene la presa sul tubo quadro?

Quando la pinza viene caricata, le camme si spostano lateralmente e fanno presa sui lati del tubo.

Qual è la portata della TCK?

Il modello 3 TCK ha una WLL dichiarata di 3.000 kg.

Quali dimensioni di tubo può serrare?

Il catalogo indica un’apertura della ganascia compresa tra 62 e 70 mm.

Qual è la WLL minima?

Il catalogo stabilisce una WLL minima pari al 10% della WLL massima.

Il grillo può lavorare inclinato?

Sì. La TCK dispone di un grillo articolato, con inclinazione massima dichiarata di 30°.

Come viene aumentata la forza di serraggio?

Il modello è fornito di serie con due perni ad alta presa, indicati dal catalogo per ottenere una maggiore forza di serraggio.

Configurazione e preventivo

Per verificare l’idoneità della TCK è necessario comunicare dimensione esterna del tubo quadro, peso della struttura, geometria del telaio, condizioni di sollevamento e quantità richiesta.

La compatibilità dell’apertura 62–70 mm deve essere verificata prima della scelta definitiva del morsetto.

Contatta Furini Saldatura per verificare l’applicazione della pinza TCK sul tuo telaio in tubo quadro e ricevere un preventivo personalizzato per la tua azienda.
