CARATTERISTICHE TECNICHE

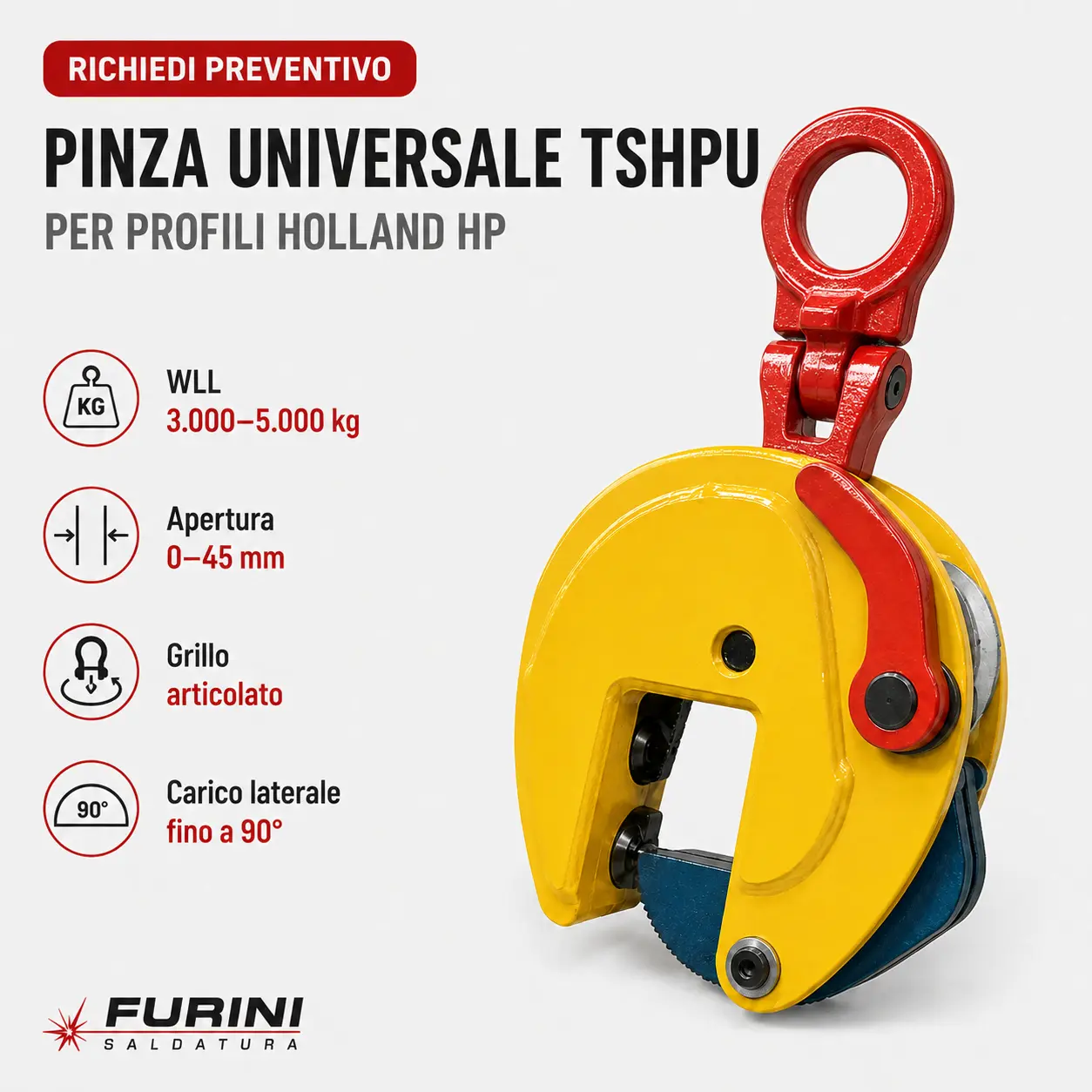

Pinza universale TSHPU per profili Holland HP
La TSHPU è progettata per il sollevamento verticale, la movimentazione e il trasporto di strutture navali con profilo Holland HP da differenti posizioni.
Il principale elemento distintivo è il grillo di sollevamento articolato, che consente alla pinza di adattarsi a differenti direzioni di tiro e permette, secondo il catalogo, il carico laterale fino a 90°.
La gamma comprende WLL da 3.000 a 5.000 kg e aperture fino a 45 mm.
✅ Sconto automatico nel carrello sulle versioni con prezzo.
✅ Offerte personalizzate per aziende in base a WLL, apertura, angolo di lavoro e quantità.
Descrizione tecnica
La TSHPU è la variante della famiglia HP destinata a un sollevamento più universale, grazie all’articolazione del grillo superiore.
Il grillo articolato permette alla pinza di mantenere la presa nelle differenti posizioni rappresentate dal catalogo e consente il carico laterale fino a 90°.
Il costruttore specifica tuttavia che la capacità si riduce quando il sollevamento avviene con un angolo superiore a 45°.
La gamma comprende:
- 3 TSHPU, WLL 3.000 kg e apertura 0–35 mm;
- 5 TSHPU, WLL 5.000 kg e apertura 0–45 mm.
La WLL minima dichiarata corrisponde al 10% della WLL massima.
WLL più elevate sono disponibili su richiesta.
Caratteristiche principali
- Specifica per profili Holland HP.
- Sollevamento da differenti posizioni.
- WLL da 3.000 a 5.000 kg.
- Aperture fino a 45 mm.
- WLL minima pari al 10% della WLL massima.
- WLL superiori disponibili su richiesta.
- Grillo di sollevamento articolato.
- Carico laterale ammesso fino a 90°.
- Riduzione della capacità oltre 45°.
- 2 perni di serie per aumentare la forza di serraggio.
- Meccanismo di sicurezza contro lo slittamento.
- Bloccaggio aperto e chiuso.
- Design leggero.
- Corpo a guscio saldato per impieghi gravosi.
- Manutenzione semplice e ricambi disponibili.
Scelta della configurazione
| Modello | WLL | Apertura | Configurazione |
|---|---|---|---|
| 3 TSHPU | 3.000 kg | 0–35 mm | Grillo articolato |
| 5 TSHPU | 5.000 kg | 0–45 mm | Grillo articolato |
Quando scegliere 3 TSHPU
La 3 TSHPU è indicata per carichi entro 3.000 kg e profili con spessore compatibile con apertura 0–35 mm.
Quando scegliere 5 TSHPU
La 5 TSHPU aumenta sia la portata sia l’apertura, raggiungendo 5.000 kg e 0–45 mm.
Dati tecnici
Le dimensioni sono espresse in millimetri. WLL e peso sono espressi in chilogrammi.
Portata, apertura e peso
| Codice | Modello | WLL | Apertura ganascia R | Peso |
|---|---|---|---|---|
| 860300 | 3 TSHPU | 3.000 kg | 0–35 mm | 8 kg |
| 860500 | 5 TSHPU | 5.000 kg | 0–45 mm | 17,3 kg |
Dimensioni
| Modello | S | T | U | V | W | X | Y |
|---|---|---|---|---|---|---|---|
| 3 TSHPU | 93 | 70 | 369 | 182 | 58 | 54 | 16 |
| 5 TSHPU | 110 | 70 | 434 | 228 | 58 | 86 | 20 |
Lettura rapida
- 3 TSHPU → WLL 3.000 kg, apertura 0–35 mm.
- 5 TSHPU → WLL 5.000 kg, apertura 0–45 mm.
- La 5 TSHPU aumenta quindi sia la portata sia l’apertura utile.
Utilizzo e sicurezza
La configurazione deve essere selezionata verificando WLL, apertura della ganascia, geometria del profilo e angolo di sollevamento.
Il grillo articolato permette il carico laterale fino a 90°, ma la documentazione dichiara una riduzione della capacità quando l’angolo supera 45°.
Il diagramma fornito indica:
- nell’area centrale fino a circa 45°, capacità 100%;
- nelle aree laterali comprese tra 45° e 90°, capacità 50%.
La WLL effettivamente disponibile deve quindi essere verificata rispetto alla direzione di tiro.
Per sezioni lunghe il catalogo indica l’utilizzo di una trave divaricatrice.
Conformità dichiarata
Nel materiale fornito non sono riportate specifiche norme EN, marcature CE o coefficienti di sicurezza.
Il catalogo riporta inoltre la dicitura:
“La superficie della piastra del materiale deve avere una durezza massima di 37/345 HRC.”
La formulazione appare tecnicamente incongruente e deve essere verificata prima della pubblicazione definitiva.
Applicazioni
- Profili Holland HP.
- Strutture navali.
- Sollevamento verticale.
- Movimentazione da differenti posizioni.
- Carico laterale fino a 90°.
- Strutture con spessori fino a 45 mm.
- WLL fino a 5.000 kg.
- Sezioni lunghe con trave divaricatrice.
FAQ
Cosa distingue TSHPU dalle TSHP?
La TSHPU utilizza un grillo articolato e permette una maggiore flessibilità nella direzione del sollevamento.
Può lavorare lateralmente?
Sì. Il catalogo dichiara carico laterale fino a 90°, con riduzione della capacità oltre 45°.
Quanto si riduce la capacità oltre 45°?
Il diagramma fornito indica 50% della capacità tra 45° e 90°.
Qual è la WLL massima?
La versione più grande riportata è la 5 TSHPU da 5.000 kg.
Qual è l’apertura massima?
La 5 TSHPU raggiunge 0–45 mm.
Qual è la WLL minima?
È pari al 10% della WLL massima.
Configurazione e preventivo
Per selezionare correttamente la TSHPU occorre comunicare tipo e dimensioni del profilo Holland, peso del carico, apertura, angolo di tiro, lunghezza della sezione e quantità.
Contatta Furini Saldatura per verificare la configurazione TSHPU e la WLL effettiva in funzione dell’angolo di lavoro e ricevere un preventivo personalizzato.
