Pinze per sollevamento acciaio extra duro TS-H, TSE-H, TSMP-H, TSEMP-H, TSU-H e TSEU-H
*Prezzi Iva Inclusa
Opzione Confezione A
Richiedi un’offerta su misura per la tua azienda.
Opzione Confezione B
Opzione Confezione C
Opzione Confezione D
Come richiedere un preventivo
- Seleziona l'articolo
- Vai al chekout
- Aggiungi al carrello
- Invia l'ordine
CARATTERISTICHE TECNICHE

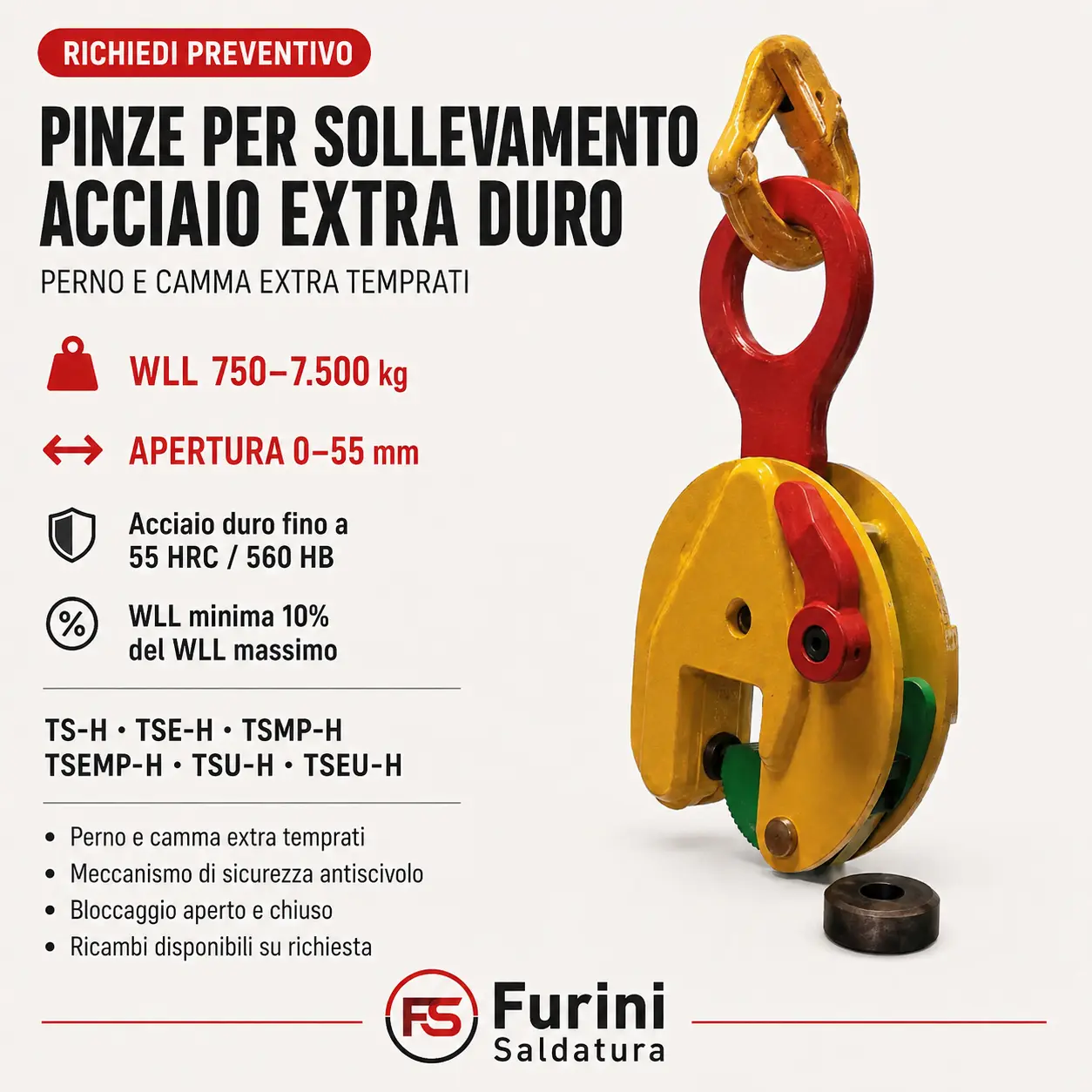

Pinze per sollevamento acciaio extra duro
Le serie TS-H, TSE-H, TSMP-H, TSEMP-H, TSU-H e TSEU-H sono sviluppate per il sollevamento verticale, il trasporto e la rotazione di lamiere in acciaio ad elevata durezza, fino al limite dichiarato dal catalogo di 55 HRC / 560 HB.
L’elemento distintivo della gamma è l’impiego di perno e camma extra temprati, con camma identificata dal colore verde per consentire un riconoscimento immediato della versione destinata all’acciaio duro.
✅ Sconto automatico nel carrello sulle versioni con prezzo.
✅ Offerte personalizzate per aziende in base a modello, WLL, apertura e quantità.
Descrizione tecnica
La gamma copre capacità di sollevamento WLL da 750 a 7.500 kg e aperture della ganascia comprese tra 0 e 55 mm.
Il catalogo dichiara una WLL minima pari al 10% della WLL massima.
Rispetto alle versioni destinate agli acciai convenzionali, queste pinze sono caratterizzate dalla presenza di perno e camma extra temprati, studiati per l’impiego su materiali con maggiore durezza superficiale.
La camma verde permette inoltre di identificare rapidamente la configurazione per acciaio extra duro.
Il materiale fornito comprende differenti varianti di pinza e di occhiello/grillo di sollevamento. Per l’applicazione specifica e i relativi diagrammi di portata, il catalogo rimanda alle pagine 9, 10 e 11.
Caratteristiche principali
- Progettate per lamiere in acciaio ad elevata durezza.
- Durezza massima dichiarata della superficie: 55 HRC / 560 HB.
- WLL disponibili da 750 a 7.500 kg.
- Apertura della ganascia da 0 a 55 mm.
- WLL minima dichiarata pari al 10% della WLL massima.
- Perno extra temprato.
- Camma extra temprata.
- Camma di colore verde per una facile identificazione.
- Meccanismo di sicurezza contro lo slittamento durante l’applicazione della forza di sollevamento e l’abbassamento del carico.
- Bloccaggio della pinza sia in posizione aperta sia chiusa.
- Design leggero per una maggiore maneggevolezza.
- Corpo a guscio saldato per impieghi gravosi.
- Manutenzione semplice.
- Parti di ricambio facilmente sostituibili e disponibili su richiesta.
Scelta della configurazione
| Serie | Configurazione | WLL disponibili | Apertura ganascia |
|---|---|---|---|
| TS-H | Versione TS per acciaio duro | 750 kg | 0–13 mm |
| TSE-H | Versione TSE per acciaio duro | 1.000–7.500 kg | Fino a 55 mm |
| TSMP-H | Variante TSMP per acciaio duro | 750–6.000 kg | Fino a 32 mm |
| TSEMP-H | Variante TSEMP per acciaio duro | 1.000–7.500 kg | Fino a 55 mm |
| TSU-H | Versione TSU per acciaio duro | 750 kg | 0–13 mm |
| TSEU-H | Versione TSEU per acciaio duro | 1.000–7.500 kg | Fino a 55 mm |
Scelta in base a WLL e apertura
La prima selezione deve essere effettuata confrontando il peso della lamiera con la WLL del modello e verificando contemporaneamente che il suo spessore rientri nell’apertura della ganascia.
Le configurazioni disponibili coprono aperture da 0–13 mm fino a 0–55 mm, permettendo di scegliere la pinza in funzione sia del carico sia dello spessore da movimentare.
Scelta della variante di sollevamento
Il catalogo presenta più configurazioni TS-H/TSE-H, TSMP-H/TSEMP-H e TSU-H/TSEU-H e rimanda alle pagine 9, 10 e 11 per verificare le differenti applicazioni, i diagrammi di portata e le varianti degli occhielli di sollevamento.
Di conseguenza, la scelta tra queste configurazioni non deve essere effettuata esclusivamente sulla WLL nominale.
Dati tecnici
Le dimensioni sono espresse in millimetri. WLL e peso sono espressi in chilogrammi.
Pinze TS-H e TSE-H
| Codice | Tipo | WLL kg | Apertura R mm | S | T | U | V | W | X | Y | Peso kg |
| 850000.5 | 0,75 TS-H | 750 | 0–13 | 47 | 30 | 202 | 100 | 37 | 37 | 10 | 1,7 |
| 850880.5 | 1 TSE-H | 1.000 | 0–25 | 56 | 45 | 263 | 141 | 37 | 47 | 15 | 3,5 |
| 850901.5 | 2 TSE-H | 2.000 | 0–35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7 |
| 850331.5 | 3 TSE-H | 3.000 | 0–35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7 |
| 850451.5 | 4,5 TSE-H | 4.500 | 0–45 | 85 | 70 | 425 | 228 | 60 | 78 | 20 | 16 |
| 851411.5 | 6 TSE-H | 6.000 | 0–50 | 114 | 75 | 490 | 259 | 82 | 78 | 20 | 21 |
| 851501.5 | 7,5 TSE-H | 7.500 | 0–55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 26 |
Pinze TSMP-H e TSEMP-H
| Codice | Tipo | WLL kg | Apertura R mm | S | T | U | V | W | X | Y | Peso kg |
| 850100.5 | 0,75 TSMP-H | 750 | 0–13 | 47 | 30 | 307 | 100 | 37 | 37 | 10 | 2 |
| 850818.5 | 1 TSEMP-H | 1.000 | 0–25 | 56 | 45 | 403 | 141 | 37 | 47 | 15 | 4,5 |
| 850911.5 | 2 TSEMP-H | 2.000 | 0–35 | 78 | 64 | 516 | 183 | 56 | 56 | 16 | 8 |
| 850221.5 | 3 TSEMP-H | 3.000 | 0–35 | 78 | 64 | 516 | 183 | 56 | 56 | 16 | 8 |
| 851401.5 | 4,5 TSEMP-H | 4.500 | 0–45 | 85 | 70 | 650 | 228 | 60 | 78 | 20 | 19 |
| 850311.5 | 6 TSMP-H | 6.000 | 0–32 | 114 | 75 | 760 | 225 | 78 | 78 | 20 | 24 |
| 851510.5 | 7,5 TSEMP-H | 7.500 | 0–55 | 111 | 75 | 792 | 267 | 70 | 86 | 20 | 30,5 |
Pinze TSU-H e TSEU-H
| Codice | Tipo | WLL kg | Apertura R mm | S | T | U | V | W | X | Y | Peso kg |
| 855000.5 | 0,75 TSU-H | 750 | 0–13 | 47 | 30 | 203 | 100 | 37 | 37 | 10 | 1,8 |
| 865800.5 | 1 TSEU-H | 1.000 | 0–25 | 56 | 50 | 292 | 141 | 37 | 47 | 15 | 3,8 |
| 855601.5 | 2 TSEU-H | 2.000 | 0–35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
| 865331.5 | 3 TSEU-H | 3.000 | 0–35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
| 865301.5 | 4,5 TSEU-H | 4.500 | 0–45 | 85 | 70 | 431 | 228 | 60 | 78 | 20 | 16,5 |
| 865411.5 | 6 TSEU-H | 6.000 | 0–50 | 114 | 78 | 527 | 259 | 82 | 78 | 32 | 24 |
| 855400.5 | 7,5 TSEU-H | 7.500 | 0–55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 28 |
Utilizzo e sicurezza
Prima dell’impiego devono essere verificati almeno peso del carico, apertura della ganascia e durezza superficiale della lamiera.
Il limite indicato dal catalogo per la superficie della piastra è 55 HRC / 560 HB.
Il meccanismo di sicurezza è progettato per evitare che la pinza scivoli durante l’applicazione della forza di sollevamento e durante l’abbassamento del carico. La pinza può inoltre essere bloccata sia in posizione chiusa sia in posizione aperta.
Il catalogo richiede inoltre di controllare l’applicazione, i diagrammi di portata e le varianti degli occhielli di sollevamento riportati alle pagine 9, 10 e 11 per i differenti tipi.
Pertanto, in questa scheda non vengono attribuite riduzioni percentuali della WLL in funzione dell’angolo di tiro, perché tali valori non sono presenti nella documentazione qui fornita.
Conformità dichiarata
Nel materiale fornito non sono riportate specifiche norme EN, marcature CE o coefficienti di sicurezza. Non devono quindi essere aggiunti senza ulteriore documentazione tecnica.
Il catalogo indica per la superficie della piastra una durezza massima di:
HRC 55 / 560 HB
e specifica che per condizioni particolari devono essere richieste specifiche dedicate.
Applicazioni
- Sollevamento verticale di lamiere in acciaio ad elevata durezza.
- Trasporto di lamiere in acciaio duro.
- Rotazione e movimentazione di piastre.
- Materiali con durezza superficiale fino a 55 HRC / 560 HB.
- Spessori da 0 a 55 mm, secondo il modello.
- Applicazioni industriali con WLL fino a 7.500 kg.
- Impieghi che richiedono perno e camma extra temprati.
- Configurazioni differenti in funzione dell’occhiello/grillo e della modalità di sollevamento.
FAQ
A quali materiali sono destinate queste pinze?
Sono progettate per il sollevamento di lamiere in acciaio ad elevata durezza, entro il limite massimo dichiarato dal catalogo di 55 HRC / 560 HB.
Cosa distingue queste versioni dalle pinze standard?
Il catalogo indica l’impiego di perno e camma extra temprati. La camma è inoltre colorata di verde per consentire una rapida identificazione della versione per acciaio duro.
Qual è la portata massima disponibile?
La gamma arriva a una WLL massima di 7.500 kg.
Qual è l’apertura massima della ganascia?
Le versioni più grandi raggiungono un’apertura di 0–55 mm.
Qual è il carico minimo previsto?
La WLL minima dichiarata dal catalogo corrisponde al 10% della WLL massima.
La portata cambia in funzione dell’angolo di sollevamento?
Il catalogo rimanda a specifici diagrammi di portata alle pagine 9, 10 e 11. In assenza di tali diagrammi, non è corretto attribuire autonomamente percentuali di riduzione della WLL.
Configurazione e preventivo
Per selezionare correttamente la pinza è necessario comunicare durezza del materiale, peso del carico, spessore della lamiera, configurazione richiesta, codice e quantità.
Per applicazioni particolari o condizioni di sollevamento non standard, deve inoltre essere verificato il relativo diagramma di portata previsto dal costruttore.
Contatta Furini Saldatura per verificare la configurazione più adatta e ricevere un preventivo personalizzato per la tua azienda.
