Pinze per sollevamento acciaio inox TS-R, TSE-R, TSU-R e TSEU-R

Pinze per sollevamento acciaio inox TS-R, TSE-R, TSU-R e TSEU-R

Le serie TS-R, TSE-R, TSU-R e TSEU-R sono pinze realizzate appositamente per il sollevamento verticale, il trasporto e la rotazione di lastre e strutture in acciaio inox.

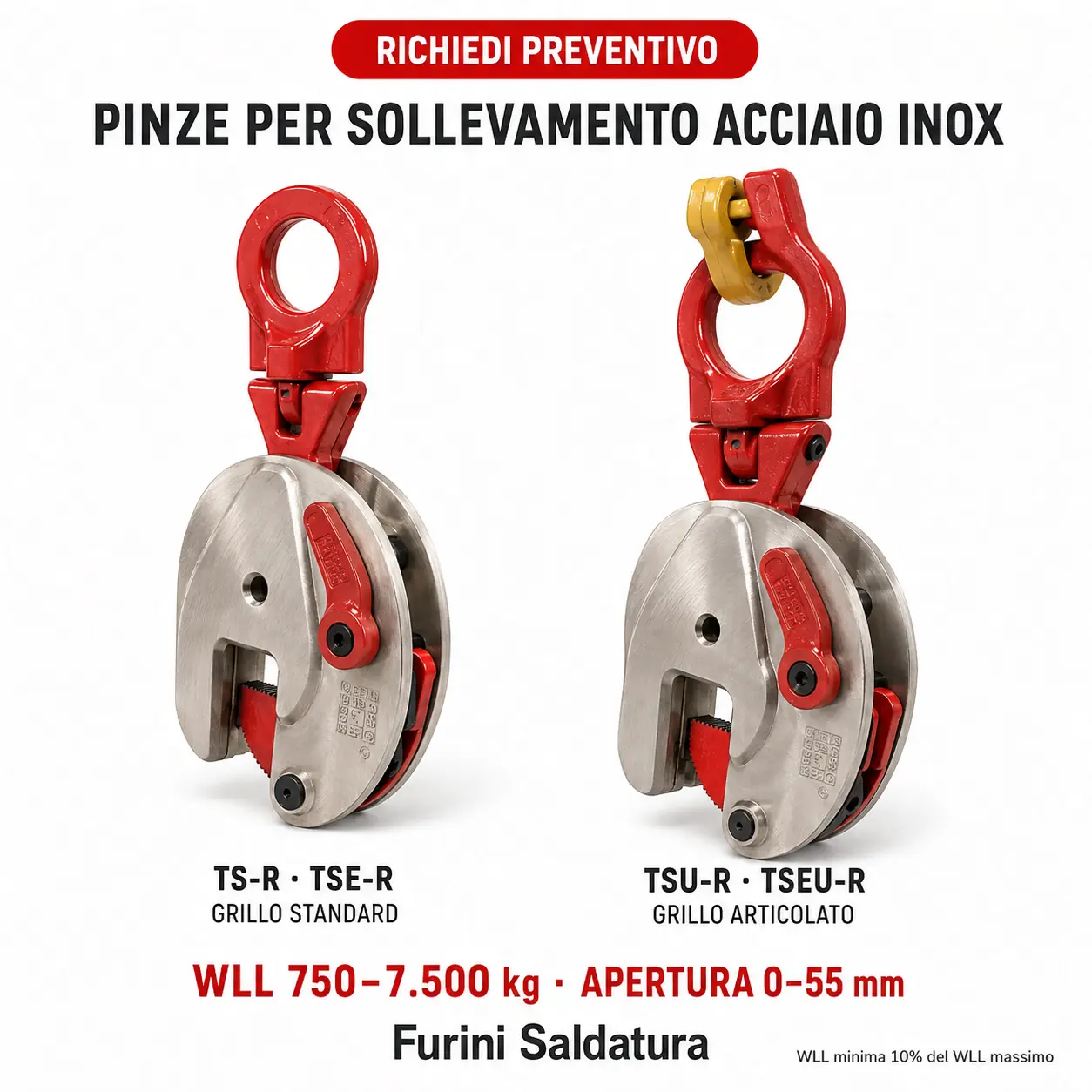

Le versioni TS-R e TSE-R utilizzano un grillo di sollevamento standard, mentre le TSU-R e TSEU-R dispongono di un grillo articolato, progettato per offrire maggiore flessibilità durante il sollevamento a differenti angolazioni.

✅ Sconto automatico nel carrello sulle versioni con prezzo.
✅ Offerte personalizzate per aziende in base a modello, WLL, apertura e quantità.

Descrizione tecnica

La gamma comprende configurazioni con WLL da 750 a 7.500 kg e aperture della ganascia comprese tra 0 e 55 mm.

Il catalogo dichiara per tutte le versioni una WLL minima pari al 10% della WLL massima.

Per limitare i problemi di contaminazione durante l’impiego con acciaio inox, perno e camma sono realizzati in acciaio inox, mentre corpo e leva di bloccaggio sono nichelati per prevenire la corrosione dovuta alla contaminazione da carbonio.

Le serie TSU-R e TSEU-R sono equipaggiate con grillo di sollevamento articolato; le serie TS-R e TSE-R utilizzano invece un grillo di sollevamento standard.

Caratteristiche principali

• Progettate appositamente per il sollevamento dell’acciaio inox.
• WLL disponibili da 750 a 7.500 kg.
• Aperture della ganascia da 0 a 55 mm.
• WLL minima dichiarata pari al 10% della WLL massima.
• Perno e camma in acciaio inox.
• Corpo e leva di bloccaggio nichelati contro la corrosione dovuta alla contaminazione da carbonio.
• Versioni TSU-R/TSEU-R con grillo articolato.
• Versioni TS-R/TSE-R con grillo standard.
• Meccanismo di sicurezza contro lo slittamento durante il sollevamento e l’abbassamento del carico.
• Bloccaggio della pinza sia in posizione aperta sia chiusa.
• Design leggero per una maggiore maneggevolezza.
• Corpo a guscio saldato per impieghi gravosi.
• Manutenzione semplice.
• Parti di ricambio sostituibili e disponibili su richiesta.

Scelta della configurazione

Quando scegliere TS-R o TSE-R

Le versioni TS-R e TSE-R sono equipaggiate con un grillo di sollevamento standard.

La scelta deve essere effettuata principalmente in base alla WLL richiesta e allo spessore della lastra, verificando che rientri nell’apertura prevista per il modello.

Quando scegliere TSU-R o TSEU-R

Le versioni TSU-R e TSEU-R utilizzano invece un grillo di sollevamento articolato, che permette una maggiore flessibilità quando la direzione di tiro varia rispetto alla verticale.

A parità di WLL possono inoltre essere disponibili aperture differenti. Per esempio, nella configurazione da 2.000 kg, la 2 TSU-R ha apertura 0–20 mm, mentre la 2 TSEU-R arriva a 0–35 mm.

Dati tecnici

Le dimensioni sono espresse in millimetri. WLL e peso sono espressi in chilogrammi.

Pinze TS-R e TSE-R con grillo standard

Pinze TSU-R e TSEU-R con grillo articolato

Utilizzo e sicurezza

La pinza deve essere selezionata verificando innanzitutto WLL e apertura della ganascia in funzione del peso e dello spessore della lastra da movimentare.

Il meccanismo di sicurezza è progettato per impedire che la pinza scivoli durante l’applicazione della forza di sollevamento e durante l’abbassamento del carico. La pinza può inoltre essere bloccata sia in posizione aperta sia in posizione chiusa.

Per le versioni TSU-R e TSEU-R, dotate di grillo articolato, il diagramma fornito indica:

• 100% della capacità con direzione di tiro compresa entro 45° rispetto all’asse previsto;
• 50% della capacità nella zona compresa tra 45° e 90°.

Di conseguenza, quando il sollevamento non avviene in asse deve essere considerata la riduzione della capacità indicata dal costruttore.

Conformità dichiarata

Nel materiale fornito non sono indicate specifiche norme EN, marcature CE o coefficienti di sicurezza. Questi dati non devono quindi essere aggiunti senza ulteriore documentazione tecnica.

Il catalogo riporta inoltre la seguente indicazione:

“La superficie della piastra del materiale deve avere una durezza massima di 37/345 HRC.”

La formulazione “37/345 HRC” non è tecnicamente univoca e deve essere verificata sulla documentazione originale del costruttore prima della pubblicazione definitiva. Non va corretta o reinterpretata automaticamente.

Applicazioni

• Sollevamento verticale di lastre in acciaio inox.
• Trasporto di piastre e strutture in acciaio inox.
• Rotazione e movimentazione delle lastre.
• Impieghi in cui è necessario limitare la contaminazione da carbonio sulle parti interessate.
• Movimentazione di spessori fino a 55 mm, secondo il modello.
• Sollevamento con direzioni di tiro variabili mediante versioni TSU-R e TSEU-R con grillo articolato.
• Applicazioni industriali con WLL fino a 7.500 kg.

FAQ

Qual è la differenza tra TS-R/TSE-R e TSU-R/TSEU-R?

Le TS-R e TSE-R utilizzano un grillo di sollevamento standard. Le TSU-R e TSEU-R sono invece dotate di grillo articolato, che offre maggiore flessibilità quando la direzione del sollevamento varia rispetto alla verticale.

Qual è la portata massima disponibile?

La gamma riportata nel catalogo raggiunge una WLL massima di 7.500 kg.

Qual è l’apertura massima della ganascia?

Le configurazioni più grandi arrivano a un’apertura di 0–55 mm.

Qual è il carico minimo previsto?

Il catalogo dichiara una WLL minima pari al 10% della WLL massima.

Perché queste pinze sono specifiche per l’acciaio inox?

Il catalogo indica perno e camma in acciaio inox e corpo e leva di bloccaggio nichelati, con l’obiettivo di prevenire la corrosione dovuta alla contaminazione da carbonio.

La portata cambia quando il tiro è inclinato?

Per le configurazioni con grillo articolato il diagramma indica il 100% della capacità entro 45° e una riduzione al 50% tra 45° e 90°.

Configurazione e preventivo

Per individuare la configurazione corretta è necessario comunicare materiale da movimentare, peso del carico, spessore della lastra, tipo di grillo richiesto, codice e quantità.

Contatta Furini Saldatura per verificare la configurazione TS-R, TSE-R, TSU-R o TSEU-R più adatta e ricevere un preventivo personalizzato per la tua azienda.
