CARATTERISTICHE TECNICHE

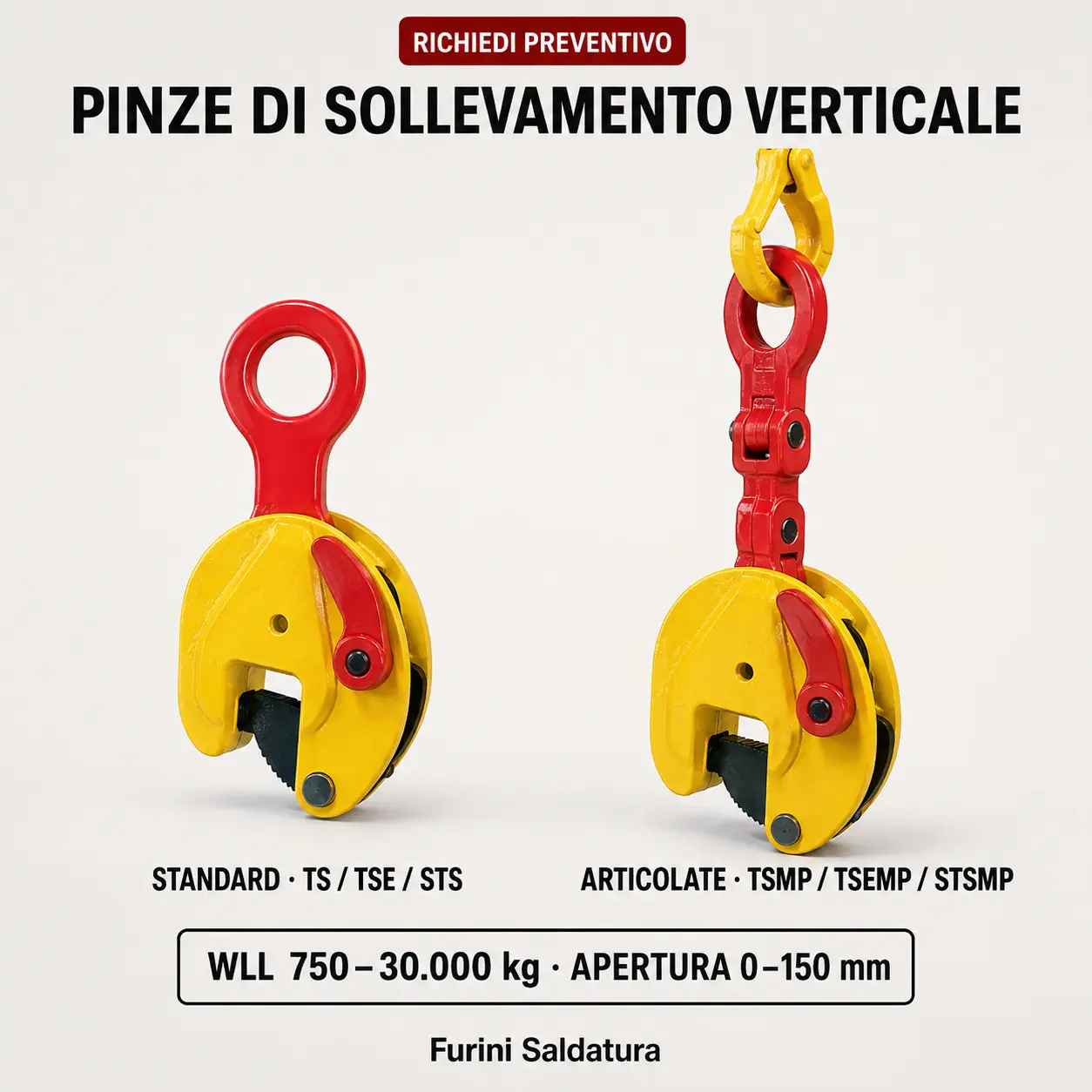

Pinze di sollevamento verticale standard e articolate
Le pinze di sollevamento verticale TS, TSE e STS sono progettate per sollevare, trasportare e ruotare piastre e strutture in acciaio. In particolare, la gamma standard raggiunge una WLL di 30.000 kg.
Le versioni TSMP, TSEMP e STSMP, invece, integrano un collegamento articolato a tre vie. Di conseguenza, offrono una maggiore flessibilità nel posizionamento della pinza.
✅ Sconto automatico nel carrello sulle versioni con prezzo.
✅ Offerte personalizzate per aziende in base a modello, WLL, apertura e quantità.
Descrizione tecnica
Le serie standard coprono portate WLL da 750 a 30.000 kg, mentre le aperture della ganascia arrivano fino a 150 mm.
Le versioni articolate, invece, hanno WLL da 750 a 9.000 kg e aperture fino a 100 mm. Inoltre, il collegamento a tre vie facilita il posizionamento laterale della pinza.
Il corpo a guscio saldato è destinato a impieghi gravosi. Infine, il meccanismo di sicurezza contrasta lo slittamento durante il sollevamento e l’abbassamento del carico.
Caratteristiche principali
- Sollevamento verticale, trasporto e rotazione di piastre e strutture in acciaio.
- Serie standard con WLL da 750 a 30.000 kg.
- Serie articolate con WLL da 750 a 9.000 kg.
- Aperture della ganascia da 0 a 150 mm.
- WLL minima dichiarata pari al 10% della WLL massima.
- Corpo a guscio saldato per impieghi gravosi.
- Meccanismo di sicurezza contro lo slittamento.
- Bloccaggio in posizione aperta e chiusa.
- Ricambi disponibili su richiesta.
Scelta della configurazione
La scelta dipende principalmente da WLL, spessore della piastra e apertura della ganascia.
Le serie TS e TSMP sono indicate per le aperture standard. Le versioni TSE e TSEMP, invece, dispongono di una ganascia con apertura allargata.
Infine, le configurazioni STS e STSMP coprono aperture maggiori, comprese tra 40 e 150 mm, secondo il modello.
Mantieni qui la tabella comparativa già inserita.
Quando scegliere la versione articolata
Il collegamento a tre vie aumenta la flessibilità della pinza. In particolare, quando viene collegata a un braccio portante fisso, mantiene la propria posizione durante il sollevamento.
Inoltre, la maggiore lunghezza del sistema permette di abbassare lateralmente la pinza tra piastre o strutture.
Dati tecnici
Le tabelle riportano portata WLL, apertura della ganascia, dimensioni e peso. Tutte le quote sono espresse in millimetri, mentre WLL e peso sono espressi in chilogrammi.
Pinze TS e TSE con WLL da 750 a 9.000 kg
| Codice | Tipo | WLL kg | Apertura R mm | S | T | U | V | W | X | Y | Peso kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 850000 | 0,75 TS | 750 | 0–13 | 47 | 30 | 202 | 100 | 37 | 37 | 10 | 1,7 |
| 850880 | 1 TSE | 1.000 | 0–25 | 56 | 45 | 263 | 141 | 37 | 47 | 15 | 3,5 |
| 850901 | 2 TSE* | 2.000 | 0–35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7 |
| 850331 | 3 TSE* | 3.000 | 0–35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7 |
| 850441 | 4,5 TS | 4.500 | 0–25 | 85 | 70 | 423 | 203 | 60 | 77 | 20 | 15 |
| 850451 | 4,5 TSE | 4.500 | 0–45 | 85 | 70 | 425 | 228 | 60 | 78 | 20 | 16 |
| 850301 | 6 TS | 6.000 | 0–32 | 114 | 75 | 490 | 225 | 78 | 78 | 20 | 19 |
| 851411 | 6 TSE | 6.000 | 0–50 | 114 | 75 | 490 | 259 | 82 | 78 | 20 | 21 |
| 850401 | 7,5 TS | 7.500 | 0–40 | 111 | 75 | 530 | 246 | 76 | 82 | 20 | 24 |
| 851501 | 7,5 TSE | 7.500 | 0–55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 26 |
| 851551 | 9 TS | 9.000 | 0–55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 27 |
Pinze TS con WLL da 12.000 a 30.000 kg
| Codice | Tipo | WLL kg | Apertura R mm | S | T | U | V | W | X | Y | Peso kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 850501 | 12 TS | 12.000 | 0–52 | 148 | 85 | 617 | 295 | 100 | 94 | 44 | 37 |
| 915000 | 15 TS | 15.000 | 0–76 | 209 | 86 | 810 | 373 | 136 | 106 | 49 | 70 |
| 917000 | 17 TS | 17.000 | 0–76 | 209 | 86 | 810 | 373 | 136 | 106 | 49 | 71 |
| 920000 | 20 TS | 20.000 | 0–80 | 250 | 100 | 933 | 563 | 153 | 140 | 66 | 149 |
| 925000 | 25 TS | 25.000 | 5–85 | 250 | 100 | 925 | 563 | 148 | 140 | 66 | 149 |
| 930000 | 30 TS | 30.000 | 10–90 | 250 | 100 | 918 | 568 | 153 | 142 | 66 | 155,5 |
Pinze STS con apertura maggiorata
| Codice | Tipo | WLL kg | Apertura R mm | S | T | U | V | W | X | Y | Peso kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 852200 | 6 STS | 6.000 | 40–90 | 114 | 75 | 486 | 275 | 70 | 78 | 20 | 21 |
| 854300 | 7,5 STS | 7.500 | 50–100 | 111 | 75 | 524 | 312 | 70 | 86 | 20 | 26,5 |
| 853305 | 9 STS | 9.000 | 50–100 | 111 | 75 | 522 | 312 | 70 | 86 | 20 | 27,5 |
| 852401 | 12 STS | 12.000 | 50–100 | 152 | 85 | 615 | 344 | 100 | 94 | 44 | 41 |
| 921500 | 15 STS | 15.000 | 80–150 | 224 | 86 | 800 | 450 | 136 | 106 | 49 | 76 |
| 922000 | 20 STS | 20.000 | 80–150 | 249 | 100 | 924 | 640 | 153 | 140 | 66 | 160 |
| 922500 | 25 STS | 25.000 | 80–150 | 249 | 100 | 924 | 640 | 153 | 140 | 66 | 160 |
| 923000 | 30 STS | 30.000 | 80–150 | 249 | 100 | 906 | 645 | 156 | 142 | 66 | 165,5 |
Le versioni STS sono dedicate alle configurazioni che richiedono aperture maggiori, comprese tra 40 e 150 mm.
Pinze articolate TSMP e TSMPEMP
| Codice | Tipo riportato | WLL kg | Apertura R mm | S | T | U | V | W | X | Y | Peso kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 850010 | 0,75 TSMP | 750 | 0–13 | 47 | 30 | 307 | 100 | 37 | 37 | 10 | 2 |
| 850818 | 1 TSMPEMP | 1.000 | 0–25 | 56 | 45 | 403 | 141 | 37 | 47 | 15 | 4,5 |
| 850911 | 2 TSMPEMP* | 2.000 | 0–35 | 78 | 64 | 516 | 183 | 56 | 56 | 16 | 8 |
| 850221 | 3 TSMPEMP* | 3.000 | 0–35 | 78 | 64 | 516 | 183 | 56 | 56 | 16 | 8 |
| 851461 | 4,5 TSMPEMP | 4.500 | 0–45 | 85 | 70 | 650 | 228 | 60 | 78 | 20 | 19 |
| 850311 | 6 TSMP | 6.000 | 0–32 | 114 | 75 | 760 | 225 | 78 | 78 | 20 | 24 |
| 851511 | 6 TSMPEMP | 6.000 | 0–50 | 114 | 75 | 760 | 259 | 82 | 78 | 20 | 25,5 |
| 850411 | 7,5 TSMP | 7.500 | 0–40 | 111 | 75 | 800 | 246 | 76 | 82 | 20 | 29 |
| 851510 | 7,5 TSMPEMP | 7.500 | 0–55 | 111 | 75 | 792 | 267 | 70 | 86 | 20 | 30,5 |
| 851515 | 9 TSMP | 9.000 | 0–55 | 111 | 75 | 792 | 267 | 70 | 86 | 20 | 31 |
Queste configurazioni integrano il collegamento articolato a tre vie. Di conseguenza, permettono un posizionamento più flessibile rispetto alle versioni standard.
Pinze articolate STSMP con apertura maggiorata
| Codice | Tipo | WLL kg | Apertura R mm | S | T | U | V | W | X | Y | Peso kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 852210 | 6 STSMP | 6.000 | 40–90 | 114 | 75 | 756 | 275 | 70 | 78 | 20 | 26 |
| 854310 | 7,5 STSMP | 7.500 | 50–100 | 111 | 75 | 695 | 312 | 70 | 86 | 20 | 31,5 |
| 853315 | 9 STSMP | 9.000 | 50–100 | 111 | 75 | 792 | 312 | 70 | 86 | 20 | 32,5 |
Le versioni STSMP combinano il collegamento articolato con aperture della ganascia comprese tra 40 e 100 mm.
Utilizzo e sicurezza
Prima di tutto, la pinza deve essere selezionata in base a WLL, apertura della ganascia e configurazione del collegamento.
Inoltre, il catalogo dichiara una WLL minima pari al 10% della WLL massima. Il meccanismo di sicurezza contrasta lo slittamento durante l’applicazione della forza e l’abbassamento del carico.
Infine, la pinza può essere bloccata sia in posizione aperta sia chiusa.
Conformità dichiarata
Nel materiale fornito non sono indicate norme EN, marcature o coefficienti di sicurezza per queste serie. Di conseguenza, tali informazioni non devono essere aggiunte senza un’ulteriore documentazione tecnica.
Il catalogo riporta letteralmente una durezza massima della superficie della piastra di “37/345 HRC”. Tuttavia, la formulazione appare incongruente e deve essere verificata.
Inoltre, la sigla “TSMPEMP” presente nella tabella non coincide con il titolo della gamma TSMP/TSEMP/STSMP. Anche il significato degli asterischi non viene specificato.
Applicazioni
- Sollevamento verticale di piastre in acciaio.
- Trasporto e rotazione di piastre e strutture.
- Movimentazione di piastre con aperture fino a 150 mm.
- Applicazioni che richiedono una ganascia allargata.
- Posizionamenti flessibili con collegamento articolato a tre vie.
FAQ
Qual è la differenza tra TS, TSE e STS?
Le versioni TSE e STS offrono aperture della ganascia maggiori. Pertanto, la scelta deve considerare sia la WLL sia l’apertura R richiesta.
Quando scegliere una pinza articolata TSMP?
La versione articolata è indicata quando serve una maggiore flessibilità di posizionamento. Inoltre, permette di abbassare lateralmente la pinza tra piastre e strutture.
Qual è il carico minimo previsto?
Il catalogo dichiara una WLL minima pari al 10% della WLL massima.
Sono disponibili portate superiori?
Sì, il catalogo indica la disponibilità su richiesta di configurazioni con WLL superiore a quelle riportate.
Configurazione e preventivo
Infine, per individuare la pinza corretta è necessario comunicare codice, WLL, apertura della ganascia e quantità.
Contatta Furini Saldatura per verificare la configurazione e ricevere un preventivo personalizzato per la tua azienda.
