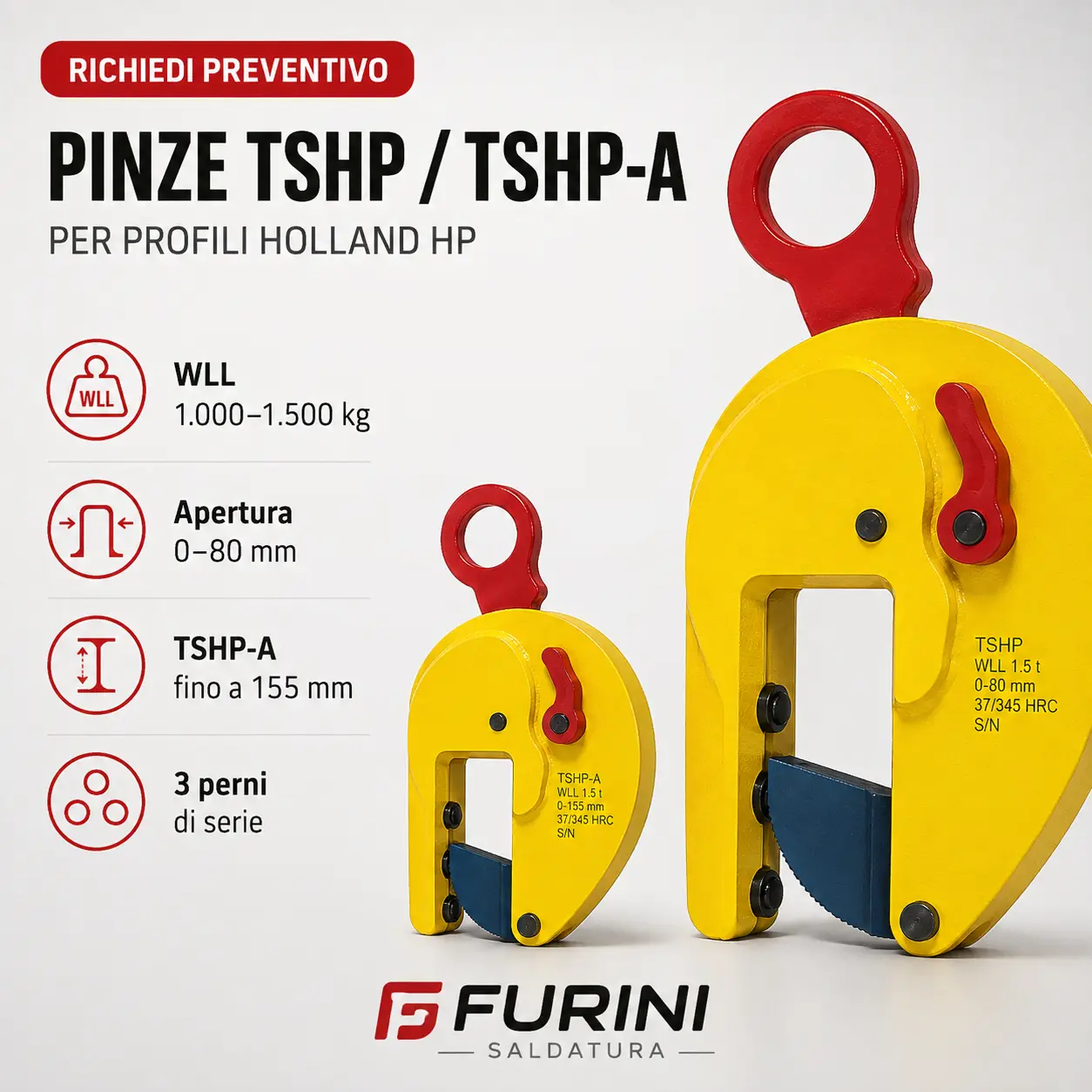

Pinze TSHP e TSHP-A per profili Holland con ganascia extra-large
*Prezzi Iva Inclusa
Opzione Confezione A
Richiedi un’offerta su misura per la tua azienda.
Opzione Confezione B
Opzione Confezione C
Opzione Confezione D
Come richiedere un preventivo
- Seleziona l'articolo
- Vai al chekout
- Aggiungi al carrello
- Invia l'ordine
CARATTERISTICHE TECNICHE
Pinze TSHP e TSHP-A per profili Holland con ganascia extra-large
Le pinze TSHP e TSHP-A sono sviluppate per il sollevamento verticale, la movimentazione e il trasporto di strutture navali con profilo Holland HP, piastre e strutture in acciaio.
La TSHP offre una ganascia con apertura fino a 80 mm, mentre la TSHP-A dispone di apertura extra-large regolabile fino a 155 mm.
Entrambe le configurazioni sono fornite di serie con 3 perni, destinati ad aumentare la forza di serraggio.
✅ Sconto automatico nel carrello sulle versioni con prezzo.
✅ Offerte personalizzate per aziende in base a WLL, apertura, profilo e quantità.
Descrizione tecnica
La gamma TSHP/TSHP-A combina una struttura compatta e leggera con una ganascia ad ampia apertura, particolarmente indicata per profilati Holland HP e componenti con geometrie che richiedono maggiore luce di presa.
La serie TSHP è disponibile con apertura 0–80 mm e WLL da 1.000 a 1.500 kg.
La TSHP-A presenta invece una ganascia regolabile con apertura fino a 0–155 mm e WLL di 1.500 kg.
Il catalogo dichiara inoltre una WLL minima pari al 10% della WLL massima e specifica che WLL superiori sono disponibili su richiesta.
Per il sollevamento di sezioni più lunghe è indicato l’impiego di una trave divaricatrice.
Caratteristiche principali
- Sollevamento verticale, movimentazione e trasporto.
- Specifiche per profili Holland HP.
- Utilizzabili anche su piastre e strutture in acciaio.
- TSHP con apertura 0–80 mm.
- TSHP-A regolabile fino a 0–155 mm.
- WLL da 1.000 a 1.500 kg.
- WLL minima pari al 10% della WLL massima.
- WLL superiori disponibili su richiesta.
- Ganascia tipo big-jaw.
- 3 perni di serie per aumentare la forza di serraggio.
- Dimensione W ridotta per facilitare la movimentazione dei pezzi.
- Design leggero e maneggevole.
- Corpo a guscio saldato per impieghi gravosi.
- Meccanismo di sicurezza contro lo slittamento.
- Bloccaggio in posizione aperta e chiusa.
- Manutenzione semplice e ricambi disponibili su richiesta.
Scelta della configurazione
| Modello | WLL | Apertura ganascia | Caratteristica |
|---|---|---|---|
| 1 TSHP | 1.000 kg | 0–80 mm | Ganascia extra-large |
| 1,5 TSHP | 1.500 kg | 0–80 mm | Maggiore WLL |
| 1,5 TSHP-A | 1.500 kg | 0–155 mm | Apertura extra-large regolabile |
Quando scegliere TSHP
La TSHP è indicata quando l’apertura richiesta non supera 80 mm.
Sono disponibili due livelli di WLL: 1.000 e 1.500 kg.
Quando scegliere TSHP-A
La TSHP-A è la configurazione da preferire quando occorre una maggiore capacità di apertura.
La ganascia arriva infatti fino a 155 mm, mantenendo una WLL dichiarata di 1.500 kg.
Dati tecnici
Le dimensioni sono espresse in mm. WLL e peso sono espressi in kg.
Portata, apertura e peso
| Codice | Modello | WLL | Apertura ganascia R | Peso |
|---|---|---|---|---|
| 860110 | 1 TSHP | 1.000 kg | 0–80 mm | 19 kg |
| 860111 | 1,5 TSHP | 1.500 kg | 0–80 mm | 19 kg |
| 860155 | 1,5 TSHP-A | 1.500 kg | 0–155 mm | 18 kg |
Dimensioni
| Modello | S | T | U | V | W | X | Y |
|---|---|---|---|---|---|---|---|
| 1 TSHP | 207 | 70 | 520 | 257 | 41 | 68 | 16 |
| 1,5 TSHP | 207 | 70 | 520 | 257 | 41 | 68 | 16 |
| 1,5 TSHP-A | 160 | 70 | 523 | 256–333 | 62 | 66 | 16 |
Lettura rapida
- 1 TSHP: WLL 1.000 kg, apertura fino a 80 mm.
- 1,5 TSHP: stessa apertura da 80 mm, ma WLL aumentata a 1.500 kg.
- 1,5 TSHP-A: WLL 1.500 kg con ganascia regolabile fino a 155 mm, quindi è la versione da scegliere quando serve gestire spessori maggiori.
Utilizzo e sicurezza
La pinza deve essere selezionata verificando peso del carico, geometria del profilo e apertura necessaria.
Il catalogo indica l’impiego di 3 perni di serie, destinati a sviluppare una maggiore forza di serraggio.
Il meccanismo di sicurezza è progettato per impedire lo scivolamento della pinza durante l’applicazione della forza di sollevamento e durante l’abbassamento del carico.
La pinza può essere bloccata sia in posizione aperta sia in posizione chiusa.
Per sezioni particolarmente lunghe il catalogo prescrive l’utilizzo di una trave divaricatrice.
Conformità dichiarata
Nel materiale fornito non sono indicate specifiche norme EN, marcature CE o coefficienti di sicurezza.
Il catalogo riporta inoltre:
“La superficie della piastra del materiale deve avere una durezza massima di 37/345 HRC.”
La formulazione 37/345 HRC appare tecnicamente incongruente e deve essere verificata prima della pubblicazione definitiva.
Non deve essere modificata o reinterpretata automaticamente.
Applicazioni
- Profili Holland HP.
- Strutture navali.
- Piastre in acciaio.
- Strutture in acciaio.
- Componenti con geometrie che richiedono ganasce ampie.
- Movimentazione di pezzi in ingresso e uscita da lavorazioni.
- Sezioni lunghe mediante trave divaricatrice.
- Aperture fino a 155 mm.
FAQ
Qual è la differenza tra TSHP e TSHP-A?
La TSHP dispone di apertura fino a 80 mm. La TSHP-A utilizza invece una ganascia regolabile extra-large fino a 155 mm.
Qual è la WLL massima disponibile?
Le versioni riportate raggiungono 1.500 kg. Il catalogo indica che WLL superiori sono disponibili su richiesta.
Qual è la WLL minima?
È dichiarata pari al 10% della WLL massima.
Quanti perni utilizza la pinza?
Il catalogo indica 3 perni di serie, destinati a sviluppare una maggiore forza di serraggio.
Come si sollevano sezioni molto lunghe?
Il catalogo prescrive l’utilizzo di una trave divaricatrice.
Configurazione e preventivo
Per individuare il modello corretto occorre comunicare tipo e dimensioni del profilo Holland, peso del carico, apertura richiesta, lunghezza del pezzo e quantità.
Contatta Furini Saldatura per verificare la configurazione TSHP o TSHP-A più adatta e ricevere un preventivo personalizzato per la tua azienda.
