CARATTERISTICHE TECNICHE

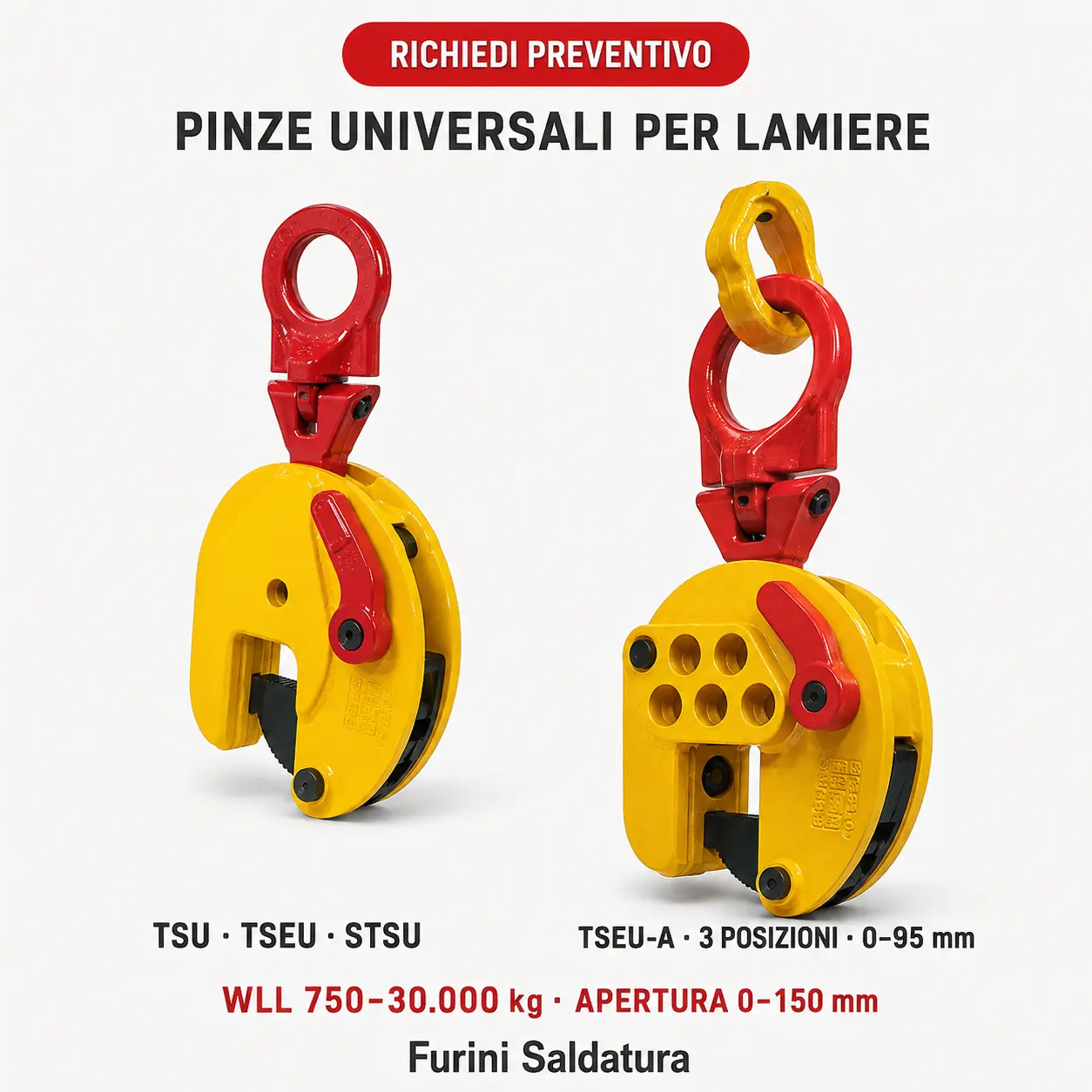

Pinze universali per sollevamento lamiere TSU, TSEU, STSU e TSEU-A
Le serie TSU, TSEU e STSU sono pinze universali con grillo di sollevamento articolato, utilizzabili per sollevare, trasportare e ruotare piastre e strutture in acciaio.
Il modello TSEU-A, invece, è destinato agli impieghi gravosi e dispone di una ganascia extra-large regolabile su tre posizioni.
✅ Sconto automatico nel carrello sulle versioni con prezzo.
✅ Offerte personalizzate per aziende in base a modello, WLL, apertura e quantità.
Descrizione tecnica
Le pinze TSU, TSEU e STSU coprono portate WLL da 750 a 30.000 kg e aperture della ganascia da 0 a 150 mm. Inoltre, il grillo articolato permette di orientare la pinza in differenti posizioni.
Il modello TSEU-A ha una WLL di 3.000 kg e un’apertura regolabile da 0 a 95 mm. In particolare, la ganascia dispone di tre posizioni, regolabili a intervalli di 30 mm.
Per tutte le configurazioni il catalogo dichiara una WLL minima pari al 10% della WLL massima.
Caratteristiche principali
- Sollevamento verticale, trasporto e rotazione di piastre e strutture in acciaio.
- Grillo di sollevamento articolato per lavorare con differenti angolazioni.
- Carico laterale ammesso fino a 90°, con riduzione della capacità secondo l’angolo.
- WLL da 750 a 30.000 kg.
- Aperture della ganascia da 0 a 150 mm.
- Versioni TSEU e STSU con apertura allargata.
- Corpo a guscio saldato per impieghi gravosi.
- Meccanismo di sicurezza contro lo slittamento.
- Bloccaggio in posizione aperta e chiusa.
- Ricambi disponibili su richiesta.
Scelta della configurazione
| Serie | Configurazione | WLL | Apertura |
|---|---|---|---|
| TSU | Pinza universale con apertura standard | 750–30.000 kg | Secondo il modello |
| TSEU | Pinza universale con apertura allargata | 1.000–7.500 kg | Fino a 55 mm |
| STSU | Pinza universale per aperture maggiori | 6.000–30.000 kg | 40–150 mm |
| TSEU-A | Ganascia extra-large regolabile su tre posizioni | 3.000 kg | 0–95 mm |
Quando scegliere TSU, TSEU o STSU
La serie TSU copre le configurazioni con apertura standard. La TSEU, invece, permette di gestire spessori maggiori mantenendo la stessa famiglia di portata.
La STSU è indicata quando occorrono aperture comprese tra 40 e 150 mm.
Quando scegliere TSEU-A
La TSEU-A è adatta quando una sola pinza deve gestire piastre con spessori differenti. Infatti, la ganascia può essere regolata su tre posizioni distanziate di 30 mm.
Inoltre, il modello viene fornito di serie con due perni, destinati ad aumentare la forza di serraggio.
Dati tecnici
Le dimensioni sono espresse in millimetri. WLL e peso sono espressi in chilogrammi.
Pinze TSU e TSEU con WLL da 750 a 9.000 kg
| Codice | Tipo | WLL kg | Apertura R mm | S | T | U | V | W | X | Y | Peso kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 855000 | 0,75 TSU | 750 | 0–13 | 47 | 30 | 203 | 100 | 37 | 37 | 10 | 1,8 |
| 865800 | 1 TSEU | 1.000 | 0–25 | 56 | 50 | 292 | 141 | 37 | 47 | 15 | 3,8 |
| 855601 | 2 TSEU* | 2.000 | 0–35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
| 865331 | 3 TSEU* | 3.000 | 0–35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8 |
| 865441 | 4,5 TSU | 4.500 | 0–25 | 85 | 70 | 429 | 203 | 60 | 77 | 20 | 16 |
| 865301 | 4,5 TSEU | 4.500 | 0–45 | 85 | 70 | 431 | 228 | 60 | 78 | 20 | 16,5 |
| 865401 | 6 TSU | 6.000 | 0–32 | 114 | 78 | 528 | 225 | 78 | 78 | 32 | 22 |
| 865411 | 6 TSEU | 6.000 | 0–50 | 114 | 78 | 527 | 259 | 82 | 78 | 32 | 24 |
| 865601 | 7,5 TSU | 7.500 | 0–40 | 111 | 78 | 567 | 246 | 76 | 82 | 32 | 27 |
| 855400 | 7,5 TSEU | 7.500 | 0–55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 28 |
| 855405 | 9 TSU | 9.000 | 0–55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 29 |
* Il catalogo associa l’asterisco alla dicitura “Telecomando”.
Pinze TSU con WLL da 12.000 a 30.000 kg
| Codice | Tipo | WLL kg | Apertura R mm | S | T | U | V | W | X | Y | Peso kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 865901 | 12 TSU | 12.000 | 0–52 | 148 | 85 | 648 | 295 | 100 | 94 | 48 | 41 |
| 955150 | 15 TSU | 15.000 | 0–76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 73 |
| 955170 | 17 TSU | 17.000 | 0–76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 74 |
| 955200 | 20 TSU | 20.000 | 0–80 | 250 | 100 | 948 | 563 | 153 | 140 | 71 | 160 |
| 955250 | 25 TSU | 25.000 | 5–85 | 250 | 100 | 948 | 563 | 148 | 140 | 71 | 160 |
| 955300 | 30 TSU | 30.000 | 10–90 | 250 | 100 | 944 | 568 | 153 | 142 | 71 | 167 |
Pinze STSU con apertura allargata
| Codice | Tipo | WLL kg | Apertura R mm | S | T | U | V | W | X | Y | Peso kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 856200 | 6 STSU | 6.000 | 40–90 | 114 | 78 | 523 | 275 | 70 | 78 | 32 | 24 |
| 856300 | 7,5 STSU | 7.500 | 50–100 | 111 | 78 | 560 | 312 | 70 | 86 | 32 | 30 |
| 855305 | 9 STSU | 9.000 | 50–100 | 111 | 78 | 560 | 312 | 70 | 86 | 32 | 31 |
| 856401 | 12 STSU | 12.000 | 50–100 | 152 | 85 | 644 | 344 | 100 | 94 | 48 | 45 |
| 966150 | 15 STSU | 15.000 | 80–150 | 224 | 85 | 808 | 450 | 136 | 106 | 48 | 78 |
| 966200 | 20 STSU | 20.000 | 80–150 | 249 | 100 | 940 | 640 | 153 | 140 | 71 | 171 |
| 966250 | 25 STSU | 25.000 | 80–150 | 249 | 100 | 940 | 640 | 153 | 140 | 71 | 171 |
| 966300 | 30 STSU | 30.000 | 80–150 | 249 | 100 | 946 | 645 | 156 | 142 | 71 | 176,5 |
Morsetto TSEU-A con apertura regolabile
| Codice | Tipo | WLL kg | Apertura R mm | S | T | U | V | W | X | Y | Peso kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 863300 | 3 TSEU-A | 3.000 | 0–95 | 79 | 70 | 373 | 183–243 | 51 | 77 | 16 | 10 |
Utilizzo e sicurezza
Prima di tutto, la pinza deve essere scelta in base a WLL, apertura della ganascia e angolo di sollevamento.
Il grillo articolato permette il sollevamento laterale fino a 90°. Tuttavia, il catalogo segnala una capacità inferiore quando l’angolo supera 45°. Pertanto, deve essere controllata la riduzione della WLL indicata dal costruttore.
Per le piastre più lunghe il catalogo prevede l’impiego di due pinze abbinate a un’imbracatura a catena a due gambe, senza utilizzare una trave divaricatrice.
Conformità dichiarata
Nel materiale fornito non sono indicate norme EN, marcature o coefficienti di sicurezza. Di conseguenza, questi dati non devono essere aggiunti senza ulteriore documentazione tecnica.
Il catalogo riporta letteralmente una durezza massima della superficie della piastra di “37/345 HRC” e, nella prima scheda, anche la dicitura “HRC 37/345 Hb”. La formulazione appare incongruente e deve essere verificata prima della pubblicazione definitiva.
Applicazioni
- Sollevamento verticale di piastre in acciaio.
- Trasporto e rotazione di piastre e strutture.
- Sollevamento con differenti angolazioni.
- Movimentazione laterale fino a 90°.
- Piastre con spessori fino a 150 mm.
- Impieghi gravosi con ganascia regolabile.
- Sollevamento di piastre lunghe mediante due pinze.
FAQ
Qual è la differenza tra TSU, TSEU e STSU?
La TSU copre le aperture standard. La TSEU, invece, dispone di una ganascia allargata, mentre la STSU è destinata alle aperture maggiori, comprese tra 40 e 150 mm.
Quando scegliere il modello TSEU-A?
Quando occorre gestire con una sola pinza piastre di spessori differenti. Infatti, la ganascia è regolabile su tre posizioni a intervalli di 30 mm.
La pinza può lavorare lateralmente?
Il catalogo indica la possibilità di carico laterale fino a 90°. Tuttavia, oltre 45° la capacità diminuisce e deve essere verificata la relativa riduzione della WLL.
Qual è il carico minimo previsto?
La WLL minima dichiarata corrisponde al 10% della WLL massima.
È disponibile il telecomando?
Il catalogo associa la dicitura “Telecomando” ai modelli 2 TSEU e 3 TSEU, contrassegnati con asterisco.
Configurazione e preventivo
Per individuare la pinza corretta comunica WLL, apertura della ganascia, angolo di lavoro, codice e quantità.
