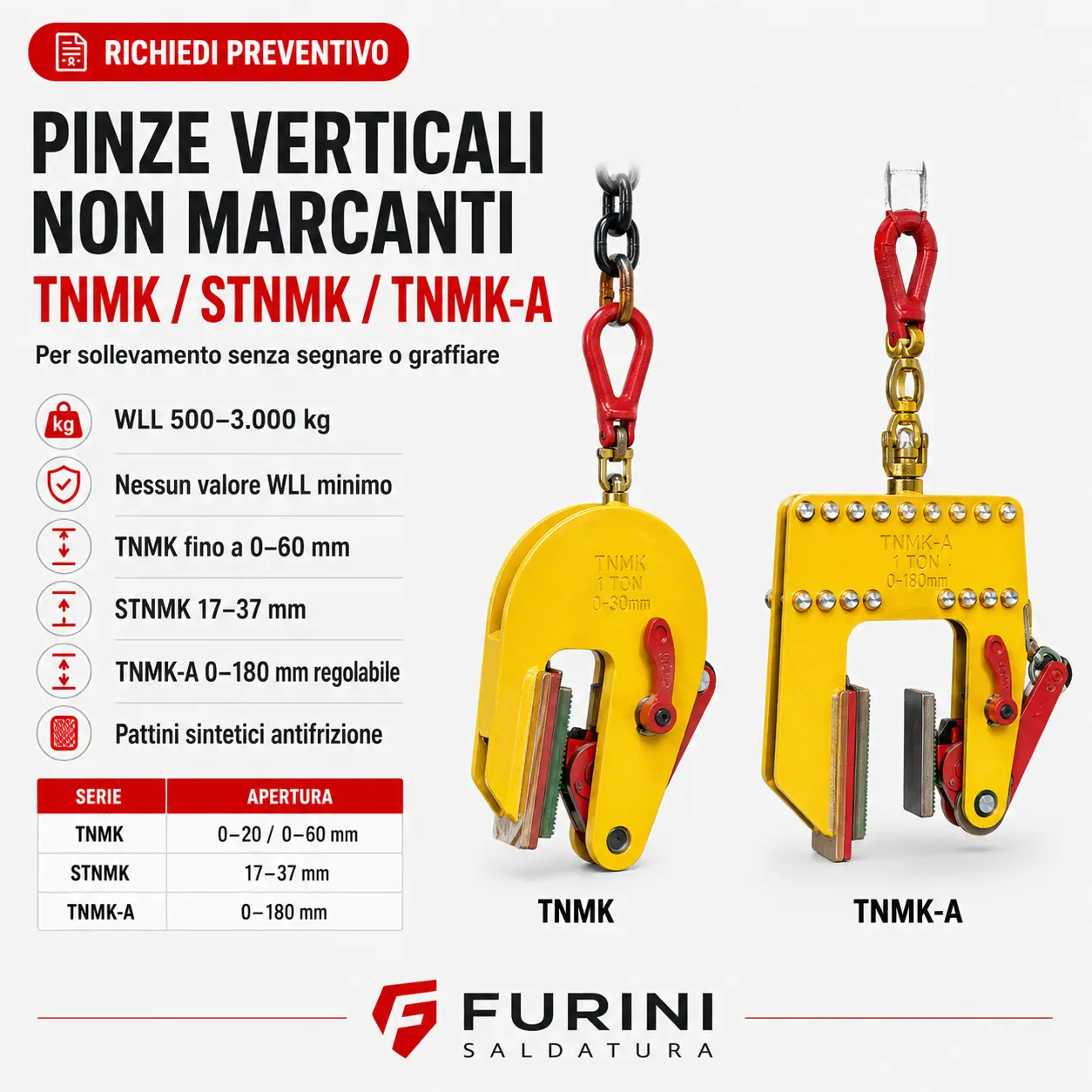

Pinze verticali non marcanti TNMK, STNMK e TNMK-A
*Prezzi Iva Inclusa
Opzione Confezione A
Richiedi un’offerta su misura per la tua azienda.
Opzione Confezione B
Opzione Confezione C
Opzione Confezione D
Come richiedere un preventivo
- Seleziona l'articolo
- Vai al chekout
- Aggiungi al carrello
- Invia l'ordine
CARATTERISTICHE TECNICHE
Pinze verticali non marcanti TNMK, STNMK e TNMK-A
Le pinze TNMK, STNMK e TNMK-A sono sviluppate per il sollevamento verticale, il trasporto e la rotazione di lastre e strutture senza segnare, graffiare o danneggiare la superficie del materiale.
Sono indicate anche per materiali delicati o finiti, tra cui acciaio dolce, acciaio inox, alluminio, pietra naturale, materiali compositi, materiali verniciati, legno, vetro e plastica.
La gamma copre WLL da 500 a 3.000 kg e non prevede un valore minimo di WLL. La versione TNMK-A offre una ganascia extra-large regolabile fino a 180 mm.
✅ Sconto automatico nel carrello sulle versioni con prezzo.
✅ Offerte personalizzate per aziende in base a materiale, WLL, apertura e quantità.
Descrizione tecnica
La presa sul materiale è affidata a due speciali pattini sintetici antifrizione, sviluppati per garantire l’aderenza senza utilizzare una superficie dentata direttamente sul carico.
Le versioni TNMK/STNMK possono essere fornite con grillo di sollevamento o catena, consentendo una configurazione flessibile del sollevamento.
La gamma standard presenta aperture fino a 60 mm. Il modello 0,5 STNMK dispone invece di apertura allargata 17–37 mm, mentre la 0,5 TNMK-A utilizza una ganascia extra-large regolabile da 0 a 180 mm, con regolazione a passi di 20 mm.
Il catalogo dichiara nessun valore minimo di WLL, caratteristica significativa per la movimentazione di materiali delicati e carichi inferiori alla portata nominale massima.
Caratteristiche principali
- Sollevamento verticale, trasporto e rotazione.
- Presa progettata per non segnare o graffiare la superficie.
- Adatte a numerosi materiali delicati o finiti.
- WLL da 500 a 3.000 kg.
- Nessuna WLL minima dichiarata.
- Aperture standard fino a 60 mm.
- STNMK con apertura allargata 17–37 mm.
- TNMK-A regolabile fino a 180 mm.
- Regolazione TNMK-A a passi di 20 mm.
- Due pattini sintetici antifrizione.
- Grillo o catena per una configurazione flessibile.
- Meccanismo di sicurezza contro lo slittamento.
- Bloccaggio in posizione aperta e chiusa.
- Corpo leggero, resistente e di facile manutenzione.
Scelta della configurazione
| Serie | Caratteristica | WLL | Apertura |
|---|---|---|---|
| TNMK | Configurazione standard | 500–3.000 kg | 0–60 mm |
| STNMK | Apertura allargata | 500 kg | 17–37 mm |
| TNMK-A | Ganascia extra-large regolabile | 500 kg | 0–180 mm |
Quando scegliere TNMK
La TNMK è la configurazione principale per materiali delicati quando gli spessori rientrano nell’apertura prevista dal singolo modello.
La gamma aumenta progressivamente da 0–20 mm fino a 0–60 mm.
Quando scegliere STNMK
La 0,5 STNMK mantiene la WLL di 500 kg, ma utilizza una ganascia con apertura specifica 17–37 mm.
Quando scegliere TNMK-A
La TNMK-A è indicata quando occorre gestire spessori molto differenti con la stessa tipologia di pinza.
La ganascia è regolabile da 0 a 180 mm mediante passi di 20 mm.
Dati tecnici
Le dimensioni sono espresse in millimetri. Capacità e peso sono espressi in chilogrammi.
| Codice | Tipo | Capacità kg/pc | Apertura R mm | H | S | T | U | V | W | X | Y | Peso kg |
| 862035 | 0,5 TNMK | 500 | 0–20 | 205 | 102 | 40 | 462 | 224 | 48 | 80 | 14 | 6 |
| 862135 | 0,5 STNMK | 500 | 17–37 | 205 | 102 | 40 | 462 | 241 | 48 | 80 | 14 | 6 |
| 862005 | 0,5 TNMK-A | 500 | 0–180 | 242 | 143 | 40 | 410 | 235–395 | 61 | 80 | 14 | 10 |
| 862010 | 1 TNMK | 1.000 | 0–30 | 232 | 105 | 40 | 470 | 282 | 46 | 80 | 14 | 6,5 |
| 862037 | 1,5 TNMK | 1.500 | 0–40 | 232 | 105 | 40 | 470 | 282 | 46 | 80 | 14 | 6,5 |
| 862038 | 2 TNMK | 2.000 | 0–50 | 362 | 124 | 50 | 704 | 408 | 63 | 80 | 18 | 15 |
| 862039 | 3 TNMK | 3.000 | 0–60 | 362 | 124 | 50 | 704 | 408 | 63 | 80 | 18 | 15,5 |
Utilizzo e sicurezza
Prima dell’impiego devono essere verificati peso, spessore, materiale e condizioni superficiali del carico.
I due pattini sintetici devono appoggiare correttamente sulla superficie affinché la pinza possa sviluppare la presa prevista.
Il meccanismo di sicurezza è progettato per evitare lo scivolamento durante l’applicazione della forza di sollevamento e durante l’abbassamento del carico.
La pinza può essere bloccata sia in posizione chiusa sia in posizione aperta.
Il catalogo riporta inoltre differenti diagrammi di portata e angolo di tiro per le configurazioni TNMK e TNMK-A. La configurazione deve quindi essere verificata rispetto alla direzione effettiva del sollevamento, senza applicare automaticamente a tutte le versioni lo stesso diagramma.
Conformità dichiarata
Nel materiale fornito non sono indicate specifiche norme EN, marcature CE o coefficienti di sicurezza.
Questi dati non devono essere aggiunti senza ulteriore documentazione tecnica.
Applicazioni
- Acciaio dolce.
- Acciaio inox.
- Alluminio.
- Materiali verniciati.
- Pietra naturale.
- Materiali compositi.
- Legno.
- Vetro.
- Plastica.
- Lastre e strutture con superficie da preservare.
- Sollevamento verticale e rotazione.
- Spessori fino a 180 mm con TNMK-A.
FAQ
Perché TNMK non segna la superficie?
La presa utilizza due speciali pattini sintetici antifrizione, evitando il contatto diretto di ganasce dentate con la superficie da preservare.
È prevista una WLL minima?
No. Il catalogo dichiara nessun valore minimo di WLL.
Qual è la differenza tra TNMK e TNMK-A?
La TNMK utilizza aperture standard fino a 60 mm. La TNMK-A dispone invece di una ganascia extra-large regolabile fino a 180 mm.
Come si regola la TNMK-A?
Il catalogo indica una regolazione della ganascia a passi di 20 mm.
Qual è la portata massima?
La gamma TNMK riportata raggiunge 3.000 kg.
Configurazione e preventivo
Per individuare la pinza corretta è necessario comunicare materiale, finitura superficiale, peso del carico, spessore, apertura richiesta, codice e quantità.
Contatta Furini Saldatura per verificare la configurazione TNMK, STNMK o TNMK-A più adatta e ricevere un preventivo personalizzato per la tua azienda.
