Prolunga BESSEY TWX per Banchi di Saldatura

Descrizione Tecnica

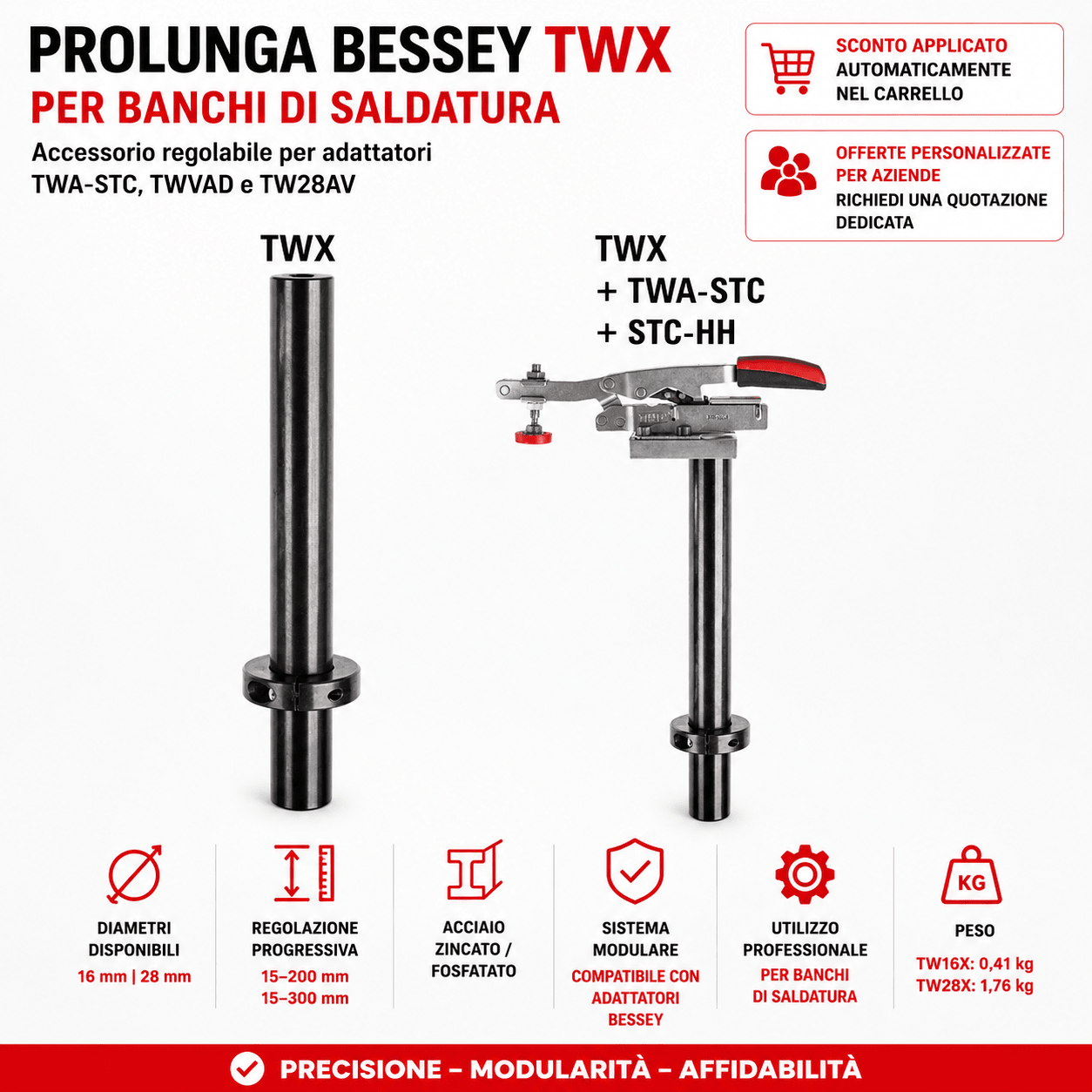

La prolunga BESSEY TWX è progettata per ampliare le possibilità di posizionamento e serraggio degli accessori utilizzati sui banchi di saldatura.

Il corpo cilindrico può essere inserito progressivamente nel foro del banco e regolato mediante l’apposito anello, consentendo di adattare con precisione l’altezza operativa dell’accessorio montato.

La gamma comprende:

• TW16X, con diametro di 16 mm e regolazione da 15 a 200 mm;
• TW28X, con diametro di 28 mm e regolazione da 15 a 300 mm.

La struttura in acciaio con componenti zincati e/o fosfatati garantisce resistenza e affidabilità nell’impiego professionale.

Caratteristiche Tecniche Principali

Regolazione Progressiva

L’anello di regolazione permette di inserire o estrarre gradualmente la prolunga dal banco, definendo con precisione la posizione di lavoro.

Due Diametri Disponibili

Versioni da 16 mm e 28 mm per differenti sistemi di serraggio BESSEY.

Corsa fino a 300 mm

Il modello TW28X consente una regolazione massima di 300 mm; il TW16X raggiunge 200 mm.

Sistema Modulare

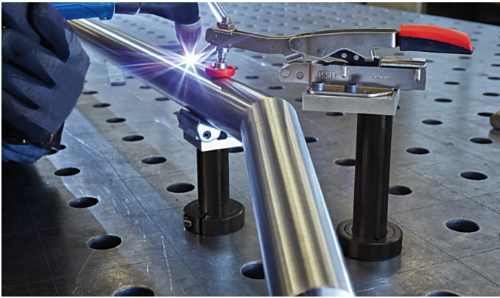

Permette di utilizzare sul banco adattatori per strettoi rapidi, teste Vario e sistemi di serraggio inclinabili.

Costruzione Professionale

Elementi di collegamento in acciaio zincato e/o fosfatato per resistere all’uso ripetuto in officina.

Dati Tecnici e Modelli Disponibili

Dati CAD

I dati CAD 3D sono disponibili nell’area download del produttore.

Scelta Rapida del Modello

BESSEY TW16X

Indicata per banchi e accessori con sistema da 16 mm.

Offre:

• regolazione da 15 a 200 mm;
• peso contenuto;
• compatibilità con TW16A-STC, TW16VAD e TWVAD.

BESSEY TW28X

Indicata per sistemi professionali da 28 mm che richiedono maggiore corsa e robustezza.

Offre:

• regolazione da 15 a 300 mm;
• compatibilità con TW28A-STC, TW28VAD, TWVAD e TW28AV;
• possibilità di utilizzo con adattatore inclinabile.

Scelta corretta

Diametro del foro compatibile + accessorio utilizzato + altezza necessaria = configurazione di serraggio corretta.

Accessori Compatibili

Adattatore Inclinabile BESSEY TW28AV

Accessorio per la prolunga TW28X, progettato per serraggi inclinati.

Caratteristiche principali:

• forza di serraggio fino a 3.000 N;
• mandrino orientabile da –52° a +52°;
• dado bloccabile con filetto trapezoidale;
• impugnatura bicomponente.

Testa di Serraggio Vario BESSEY TWVAD

Adattatore per pezzi:

• rotondi;
• ovali;
• quadrati;
• angolari.

La regolazione varia da 60° interni a 60° esterni.

Le versioni TW16VAD e TW28VAD dispongono di vite per il fissaggio sul banco; la versione TWVAD senza vite permette un cambio di posizione più rapido.

Adattatore per Strettoio Rapido TWA-STC

Permette di installare uno strettoio rapido BESSEY con piastra di base orizzontale STC.

Disponibile:

• con vite, per il montaggio diretto sul banco;
• senza vite, per il collegamento alla prolunga TWX.

Vantaggi Operativi

✔ Regolazione precisa dell’altezza di serraggio
✔ Disponibile per sistemi da 16 e 28 mm
✔ Corsa operativa fino a 300 mm
✔ Compatibile con diversi adattatori BESSEY
✔ Posizionamento rapido sul banco
✔ Configurazione modulare del sistema di serraggio
✔ Struttura in acciaio per utilizzo professionale

Aree di Applicazione

✔ Banchi di saldatura
✔ Carpenteria metallica
✔ Posizionamento di componenti
✔ Assemblaggio e puntatura
✔ Serraggio di pezzi rotondi o angolari
✔ Lavorazioni che richiedono differenti altezze operative
✔ Officine e reparti produttivi

Modalità d’Uso

Scelta del Modello

Verificare il diametro del foro del banco e la compatibilità dell’accessorio da installare.

Inserimento

Inserire il corpo cilindrico della prolunga nel foro del banco.

Regolazione

Far scorrere progressivamente la prolunga fino all’altezza necessaria e utilizzare l’anello per definire la posizione.

Montaggio dell’Accessorio

Collegare esclusivamente un adattatore BESSEY compatibile con il modello scelto.

Controllo

Prima del serraggio verificare stabilità, corretto inserimento e integrità di tutti i componenti.

Materiali e Superfici

Struttura

Elementi di collegamento realizzati in acciaio.

Protezione Superficiale

Componenti zincati e/o fosfatati per aumentare la resistenza alla corrosione e all’usura.

Sicurezza

Protezione dell’Operatore

✔ Indossare occhiali protettivi
✔ Utilizzare guanti da lavoro e montaggio
✔ Indossare scarpe antinfortunistiche
✔ Mantenere le superfici di presa prive di olio e grasso

Controlli Prima dell’Uso

✔ Utilizzare il prodotto solo nello stato originale
✔ Verificare l’integrità della prolunga e dell’anello
✔ Controllare il corretto funzionamento dei componenti mobili
✔ Non utilizzare prodotti deformati o danneggiati
✔ Impiegare esclusivamente ricambi originali BESSEY

Utilizzi Non Consentiti

La prolunga non deve essere utilizzata:

• per sollevare o trascinare carichi;
• come appoggio o sostegno;
• per fissare carichi durante il trasporto;
• come installazione permanente;
• con accessori non compatibili;
• con prolunghe o leve aggiuntive.

Cura e Manutenzione

✔ Pulire regolarmente le superfici di scorrimento con un detergente adeguato
✔ Rimuovere polvere, scorie e residui metallici
✔ Controllare periodicamente l’anello di regolazione
✔ Verificare che la prolunga scorra correttamente nel foro del banco
✔ Non utilizzare il prodotto se presenta deformazioni o usura anomala

Perché Scegliere BESSEY TWX

✔ Sistema modulare per banchi di saldatura
✔ Regolazione progressiva e precisa
✔ Due diametri disponibili
✔ Compatibilità con adattatori TWA-STC e TWVAD
✔ TW28X compatibile con adattatore inclinabile TW28AV
✔ Corsa massima fino a 300 mm
✔ Costruzione professionale in acciaio
✔ Ampia flessibilità di configurazione

Categorie

Prolunghe per banchi di saldatura
Accessori BESSEY TWX
Sistemi di serraggio per banco
Attrezzatura per carpenteria metallica
Accessori per posizionamento e puntatura
Componenti modulari per saldatura

FAQ

A cosa serve la prolunga BESSEY TWX?

Serve a posizionare a differenti altezze gli adattatori di serraggio compatibili installati sui banchi di saldatura.

Quali modelli sono disponibili?

Sono disponibili TW16X da 16 mm e TW28X da 28 mm.

Qual è la regolazione massima?

TW16X raggiunge 200 mm, mentre TW28X arriva fino a 300 mm.

La TW28X è compatibile con l’adattatore inclinabile?

Sì. La prolunga TW28X è compatibile con il BESSEY TW28AV.

Posso montare una testa Vario?

Sì. TW16X e TW28X sono compatibili con le rispettive teste TW16VAD e TW28VAD e con la versione TWVAD indicata dal produttore.

È possibile installare uno strettoio rapido?

Sì, utilizzando il corrispondente adattatore BESSEY TWA-STC compatibile.

Di quale materiale è composta?

Gli elementi di collegamento sono in acciaio con superfici zincate e/o fosfatate.

Conclusione

La prolunga BESSEY TWX consente di ampliare e personalizzare le configurazioni di serraggio sui banchi di saldatura professionali.

Le versioni TW16X e TW28X permettono una regolazione progressiva fino a 200 o 300 mm e supportano adattatori per strettoi rapidi, teste Vario e sistemi inclinabili.

Scegli il modello compatibile con il diametro del banco e richiedi una quotazione personalizzata per la tua azienda.
