CARATTERISTICHE TECNICHE

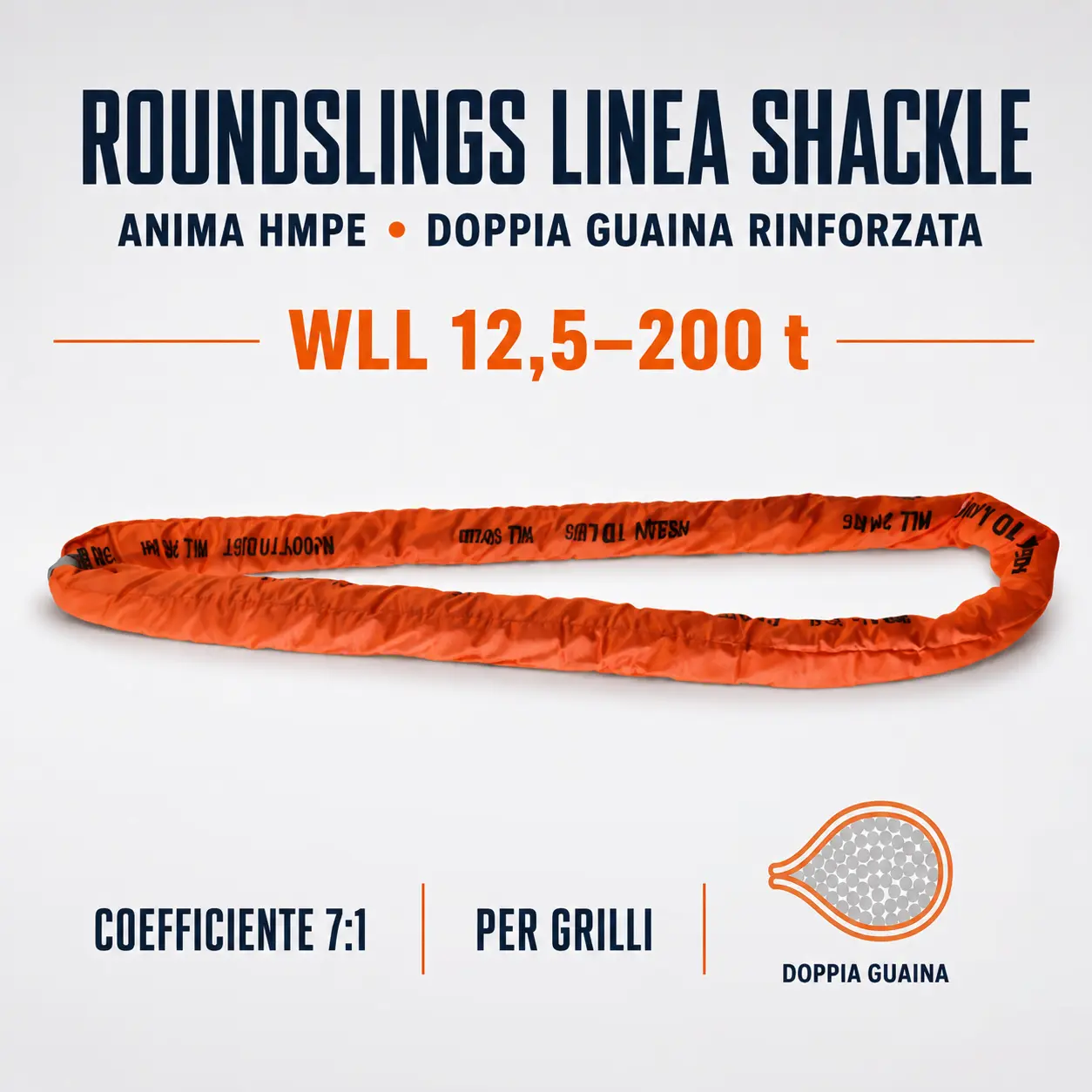

Roundslings Linea Shackle con Anima HMPE
Brache ad alta portata con doppia guaina rinforzata, progettate per il collegamento mediante grilli e disponibili con WLL da 12,5 a 200 tonnellate.
Anima compatta, protezione doppia e dimensioni di accoppiamento chiaramente definite per ogni grillo.
✅ Sconto automatico nel carrello.
✅ Offerte personalizzate per aziende in base a WLL, lunghezza e quantità.
Descrizione tecnica
Le Roundslings Linea Shackle sono brache ad anello continuo con anima portante in HMPE e doppia guaina rinforzata in poliestere.
La sezione compatta dell’anima facilita il collegamento con grilli ad alta portata, mentre la doppia guaina protegge le fibre portanti nelle zone sottoposte a pressione e sfregamento.
La gamma comprende portate verticali da 12.500 a 200.000 kg, con indicazione del diametro minimo di curvatura e del perno del grillo.
Caratteristiche principali
- anima portante in HMPE;
- doppia guaina rinforzata in poliestere;
- colore arancione;
- coefficiente di sicurezza 7:1;
- WLL verticale fino a 200 tonnellate;
- portata a canestro fino a 400 tonnellate;
- dimensionamento specifico per l’accoppiamento con grilli;
- conformità dichiarata alla Direttiva 2006/42/CE.
Il coefficiente 7:1 è un parametro di progetto e non autorizza a superare la WLL.
Modelli e dimensioni
| Modello | Ø anima | WLL verticale | WLL a canestro | WLL grillo | Ø curvatura min. | Ø perno |
|---|---|---|---|---|---|---|
| RSC-012W | 25 mm | 12.500 kg | 25.000 kg | 12.500 kg | 54 mm | 28 mm |
| RSC-018W | 35 mm | 18.000 kg | 36.000 kg | 18.000 kg | 64 mm | 35 mm |
| RSC-030W | 50 mm | 30.000 kg | 60.000 kg | 30.000 kg | 80 mm | 45 mm |
| RSC-040W | 56 mm | 40.000 kg | 80.000 kg | 40.000 kg | 97 mm | 51 mm |
| RSC-055W | 70 mm | 55.000 kg | 110.000 kg | 55.000 kg | 110 mm | 58 mm |
| RSC-075W | 85 mm | 75.000 kg | 150.000 kg | 75.000 kg | 120 mm | 70 mm |
| RSC-125W | 115 mm | 125.000 kg | 250.000 kg | 125.000 kg | 150 mm | 80 mm |
| RSC-150W | 130 mm | 150.000 kg | 300.000 kg | 150.000 kg | 170 mm | 95 mm |
| RSC-200W | 152 mm | 200.000 kg | 400.000 kg | 200.000 kg | 205 mm | 105 mm |
La portata a canestro è valida soltanto con carico stabile, correttamente distribuito e due tratti verticali portanti.
Accoppiamento con il grillo
Per selezionare correttamente il grillo devono essere verificati:
- WLL del grillo almeno pari alla portata richiesta;
- diametro del perno indicato per il modello;
- diametro minimo di curvatura;
- larghezza interna sufficiente;
- superficie di appoggio regolare e priva di bave;
- corretto posizionamento della roundsling nell’arco del grillo.
La braca non deve essere compressa lateralmente, sovrapposta o caricata direttamente contro spigoli e filettature.
Vantaggi operativi
✔ Portate elevate con anima compatta
✔ Doppia protezione esterna in poliestere
✔ Collegamento ottimizzato con grilli
✔ Minore ingombro rispetto a molte brache tradizionali
✔ Elevata flessibilità nel posizionamento
✔ Ridotto rischio di danneggiare superfici finite
✔ Diametri di curvatura e perno chiaramente indicati
✔ Gamma completa da 12,5 a 200 tonnellate
Applicazioni
Le Roundslings Linea Shackle sono indicate per:
- carpenteria pesante;
- movimentazione di macchinari;
- grandi tubazioni e serbatoi;
- impianti energetici;
- costruzioni navali;
- montaggi strutturali;
- presse, trasformatori e generatori;
- sollevamenti mediante bilancini e traverse;
- manutenzioni industriali ad alta portata.
Guida alla scelta
Prima dell’ordine è necessario indicare:
- peso e baricentro del carico;
- WLL richiesta;
- lunghezza della roundsling;
- modalità d’imbracatura;
- numero di brache utilizzate;
- angolo di lavoro;
- modello e dimensioni del grillo;
- condizioni delle superfici di contatto.
Per configurazioni inclinate, la portata deve essere verificata sulla tabella tecnica definitiva del produttore.
Uso e sicurezza
- Controllare etichetta, guaina e WLL prima di ogni impiego.
- Utilizzare esclusivamente grilli compatibili e correttamente dimensionati.
- Posizionare la roundsling nell’arco del grillo, non sulla filettatura.
- Evitare nodi, torsioni e sovrapposizioni.
- Proteggere la guaina da spigoli e superfici abrasive.
- Mettere progressivamente in tensione il sistema.
- Evitare strappi, oscillazioni e trascinamenti.
- Non utilizzare per il sollevamento di persone.
Ritirare la braca in presenza di tagli, abrasioni profonde, anima visibile, bruciature, contaminazioni chimiche o etichetta illeggibile.
Normative
- conformità dichiarata alla Direttiva 2006/42/CE;
- coefficiente di sicurezza dichiarato 7:1.
La denominazione corretta è Direttiva 2006/42/CE, non “DM 2006/42/CE”. Dal 20 gennaio 2027 il riferimento normativo europeo sarà sostituito dal Regolamento (UE) 2023/1230.
FAQ
Perché utilizzare un’anima HMPE?
Permette di ottenere portate elevate con una sezione relativamente compatta e facilmente accoppiabile ai grilli.
A cosa serve la doppia guaina?
Protegge maggiormente l’anima da sfregamento e usura nei punti di contatto.
La doppia guaina aumenta la WLL?
No. Migliora la protezione esterna, ma la portata rimane quella indicata sull’etichetta.
Posso utilizzare qualsiasi grillo con la stessa WLL?
No. Devono essere verificati anche diametro del perno, curvatura, larghezza interna e superficie di appoggio.
Qual è la portata massima?
La gamma raggiunge 200 tonnellate in verticale e 400 tonnellate nella configurazione a canestro prevista.
Conclusione
Le Roundslings Linea Shackle combinano un’anima HMPE compatta, una doppia guaina rinforzata e dimensioni definite per l’accoppiamento con grilli.
Indica WLL, lunghezza e modello del grillo per ricevere la configurazione corretta e un’offerta personalizzata.
