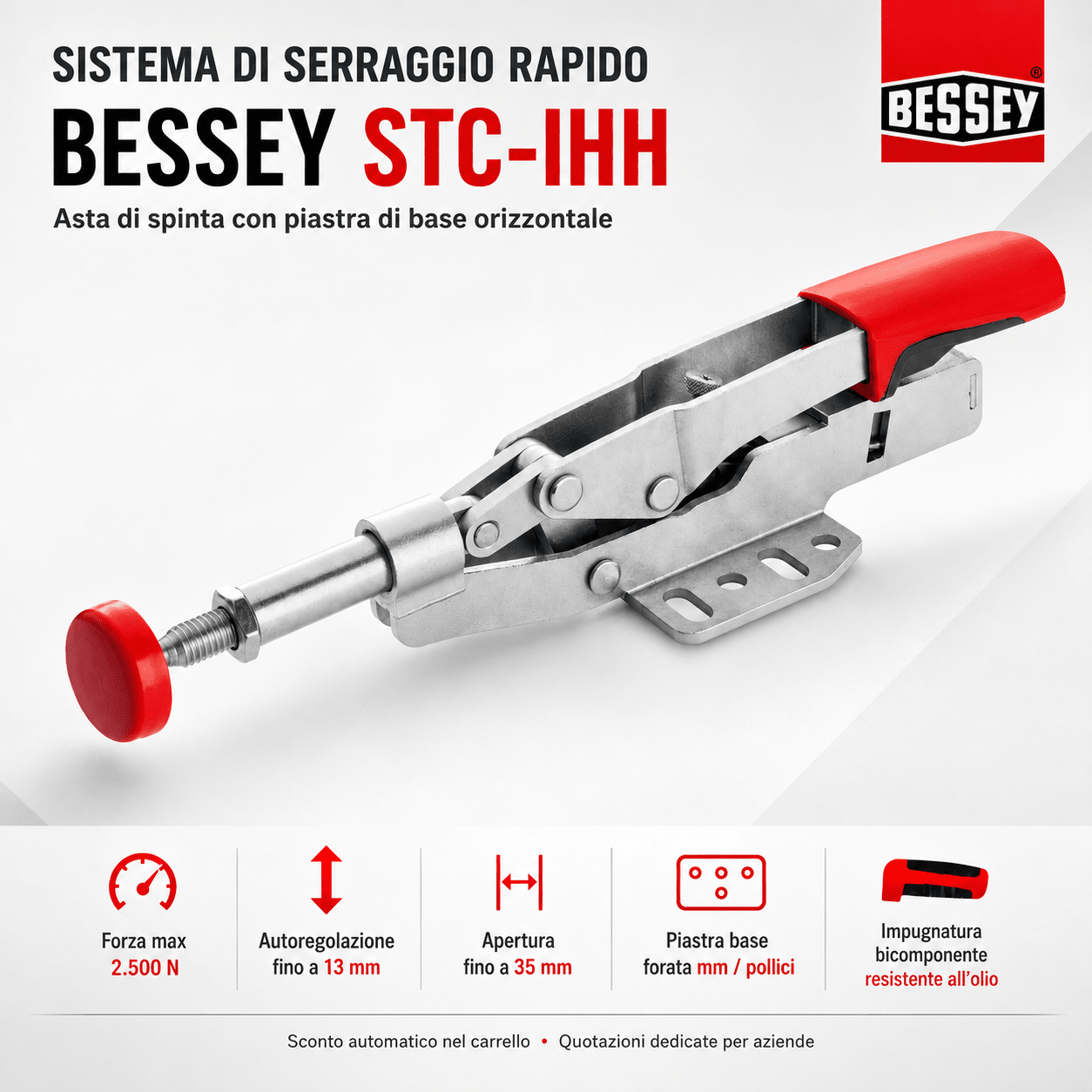

Sistema di Serraggio Rapido BESSEY STC-IHH

Sistema di Serraggio Rapido BESSEY STC-IHH con Asta di Spinta

Sistema professionale con piastra di base orizzontale, adattamento automatico dell’apertura e forza regolabile fino a 2.500 N

✅ Sconto applicato automaticamente nel carrello.

✅ Offerte personalizzate per aziende: richiedi una quotazione dedicata in base al modello e alla quantità necessaria.

Descrizione Tecnica

Il sistema di serraggio ad asta di spinta BESSEY STC-IHH è progettato per bloccare rapidamente componenti di diverso spessore senza dover regolare manualmente la vite di pressione a ogni cambio pezzo.

Il movimento della leva viene trasformato in uno spostamento assiale dell’asta di spinta, permettendo un serraggio rapido, preciso e ripetibile.

Il meccanismo brevettato offre un adattamento automatico progressivo fino a 13 mm, mantenendo la forza di serraggio pressoché costante. La pressione può essere regolata mediante la vite integrata nell’articolazione, fino a un massimo di 2.500 N.

La piastra di pressione con cappuccio protettivo rimovibile consente di bloccare anche superfici verniciate, impiallacciate o delicate limitando il rischio di segni.

Caratteristiche Tecniche Principali

Adattamento Automatico dell’Apertura

Compensa automaticamente variazioni di spessore fino a 8 o 13 mm, in base al modello, senza riposizionare manualmente la vite.

Forza Regolabile fino a 2.500 N

La vite di regolazione nell’articolazione permette di adattare la pressione al materiale e alla lavorazione.

Movimento Assiale dell’Asta

La leva trasforma il movimento dell’operatore in una spinta lineare e controllata sul componente.

Serraggio Rapido e Ripetibile

Ideale per produzioni, assemblaggi e lavorazioni con frequenti cambi di pezzo.

Protezione delle Superfici

Il cappuccio rimovibile sulla piastra di pressione favorisce un serraggio più delicato.

Piastra di Base Universale

La foratura della base è predisposta per configurazioni dimensionali metriche e in pollici.

Dati Tecnici e Modelli Disponibili

Scelta Rapida del Modello

BESSEY STC-IHH15

Versione compatta per componenti con apertura fino a 25 mm.

Offre:

• adattamento automatico fino a 8 mm;
• forza di serraggio fino a 1.100 N;
• peso contenuto di 0,19 kg.

BESSEY STC-IHH25

Modello professionale con apertura fino a 35 mm, adattamento automatico di 13 mm e forza fino a 2.500 N.

BESSEY STC-IHH25SB

Presenta gli stessi valori principali di apertura, adattamento e forza del modello STC-IHH25, con peso indicativo di 0,46 kg.

Scelta corretta

Apertura richiesta + variazione dello spessore + forza necessaria = modello STC-IHH più adatto.

Vantaggi Operativi

✔ Serraggio rapido già dal primo utilizzo
✔ Nessuna regolazione continua della vite tra pezzi differenti
✔ Forza pressoché costante durante l’adattamento
✔ Pressione regolabile in base al materiale
✔ Riduzione dei tempi di posizionamento
✔ Maggiore ripetibilità nelle lavorazioni in serie
✔ Protezione delle superfici sensibili
✔ Struttura progettata per utilizzi professionali ripetuti

Aree di Applicazione

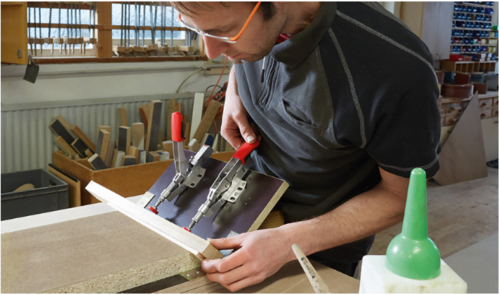

✔ Falegnameria
✔ Montaggio di mobili e pannelli
✔ Allestimento di interni
✔ Assemblaggi professionali

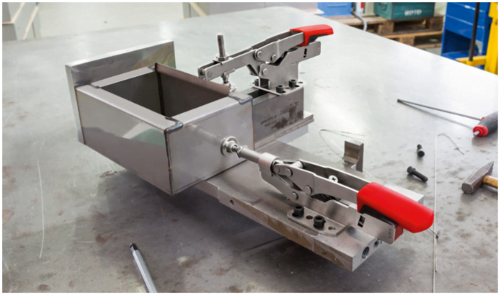

✔ Fissaggio rapido su dime e attrezzature
✔ Produzione di componenti ripetitivi
✔ Bricolage tecnico ed evoluto

Accessori Compatibili

Adattatore BESSEY STC-SET-T20

Permette di utilizzare il modello compatibile sui banchi multifunzione con sistema di innesto da 20 mm.

Il kit dedicato comprende perno, vite e dado zigrinato per il collegamento al banco.

Adattatore BESSEY TWA-STC

Consente di integrare lo strettoio rapido con piastra di base orizzontale nei sistemi per banchi di saldatura da 16 o 28 mm.

Prolunga BESSEY TWX

Permette di modificare progressivamente l’altezza di lavoro dell’adattatore TWA-STC:

• TW16X: regolazione da 15 a 200 mm;
• TW28X: regolazione da 15 a 300 mm.

Modalità d’Uso

Installazione

Fissare la piastra di base alla superficie di lavoro, alla dima o all’adattatore compatibile.

Regolazione della Forza

Impostare la pressione desiderata mediante la vite di regolazione presente nell’articolazione.

Posizionamento

Collocare il componente sotto la piastra di pressione.

Serraggio

Azionare la leva fino al completo bloccaggio. Il sistema compensa automaticamente le variazioni di spessore entro il campo previsto.

Rilascio

Sollevare la leva in modo controllato prima di rimuovere o sostituire il componente.

Materiali e Costruzione

Struttura

Parti in lamiera di acciaio temperato e nichelato per garantire stabilità, resistenza e lunga durata.

Mandrino

Realizzato in acciaio zincato.

Impugnatura

Plastica bicomponente di alta qualità, resistente all’olio e progettata per una presa stabile.

Cappuccio Protettivo

Protezione in materiale plastico rimovibile per limitare segni sulle superfici delicate.

Sicurezza

Controlli Prima dell’Uso

✔ Verificare l’integrità della leva e dell’asta di spinta
✔ Controllare il corretto funzionamento delle articolazioni
✔ Non utilizzare il prodotto se deformato o danneggiato
✔ Verificare il fissaggio della piastra di base
✔ Utilizzare esclusivamente ricambi originali BESSEY

Protezione dell’Operatore

✔ Indossare occhiali protettivi
✔ Utilizzare guanti da lavoro e montaggio
✔ Indossare scarpe antinfortunistiche
✔ Mantenere l’impugnatura libera da olio e grasso

Utilizzi Non Consentiti

Il sistema non deve essere utilizzato:

• per sollevare, trascinare o sostenere carichi;
• per bloccare carichi durante il trasporto;
• come fissaggio permanente;
• con leve o prolunghe aggiuntive;
• per applicazioni differenti dal serraggio previsto.

Cura e Manutenzione

✔ Pulire regolarmente le superfici di scorrimento
✔ Rimuovere polvere, segatura e residui di lavorazione
✔ Pulire e oliare periodicamente il mandrino
✔ Controllare la vite di regolazione della forza
✔ Verificare lo stato del cappuccio protettivo
✔ Sostituire eventuali componenti usurati o danneggiati

Perché Scegliere BESSEY STC-IHH

✔ Adattamento automatico fino a 13 mm
✔ Forza regolabile fino a 2.500 N
✔ Serraggio rapido e ripetibile
✔ Nessuna regolazione manuale a ogni cambio pezzo
✔ Pressione adattabile alle superfici delicate
✔ Piastra di base con foratura versatile
✔ Compatibile con sistemi per banchi multifunzione e saldatura
✔ Qualità professionale BESSEY

Categorie

Sistemi di serraggio rapido
Strettoi BESSEY STC
Serraggi ad asta di spinta
Elementi di bloccaggio orizzontali
Attrezzatura per falegnameria
Sistemi di serraggio per dime e banchi
Accessori per assemblaggio professionale

FAQ

Come funziona il sistema STC-IHH?

Il movimento della leva viene trasformato in una spinta assiale dell’asta, che blocca il componente contro la superficie di lavoro.

L’apertura si regola automaticamente?

Sì. Il sistema compensa automaticamente variazioni di spessore fino a 8 mm sul modello STC-IHH15 e fino a 13 mm sui modelli STC-IHH25.

Qual è la forza massima?

I modelli STC-IHH25 e STC-IHH25SB raggiungono una forza massima di 2.500 N.

La forza può essere modificata?

Sì. La pressione viene regolata mediante la vite presente nell’articolazione.

È adatto alle superfici verniciate?

Sì. La piastra di pressione dispone di un cappuccio protettivo rimovibile per un contatto più delicato.

Quale modello offre l’apertura maggiore?

STC-IHH25 e STC-IHH25SB raggiungono un’apertura di 35 mm.

Può essere utilizzato su un banco multifunzione?

Il modello compatibile può essere abbinato all’adattatore STC-SET-T20 per banchi con fori da 20 mm.

Conclusione

Il sistema di serraggio BESSEY STC-IHH permette di bloccare rapidamente componenti di spessore differente mantenendo una forza pressoché costante, senza ripetute regolazioni manuali.

L’adattamento automatico fino a 13 mm, la pressione regolabile fino a 2.500 N e la piastra di base orizzontale lo rendono ideale per falegnameria, assemblaggio, dime e lavorazioni professionali ripetitive.

Scegli il modello STC-IHH in base ad apertura e forza necessarie e richiedi una quotazione personalizzata per la tua azienda.
