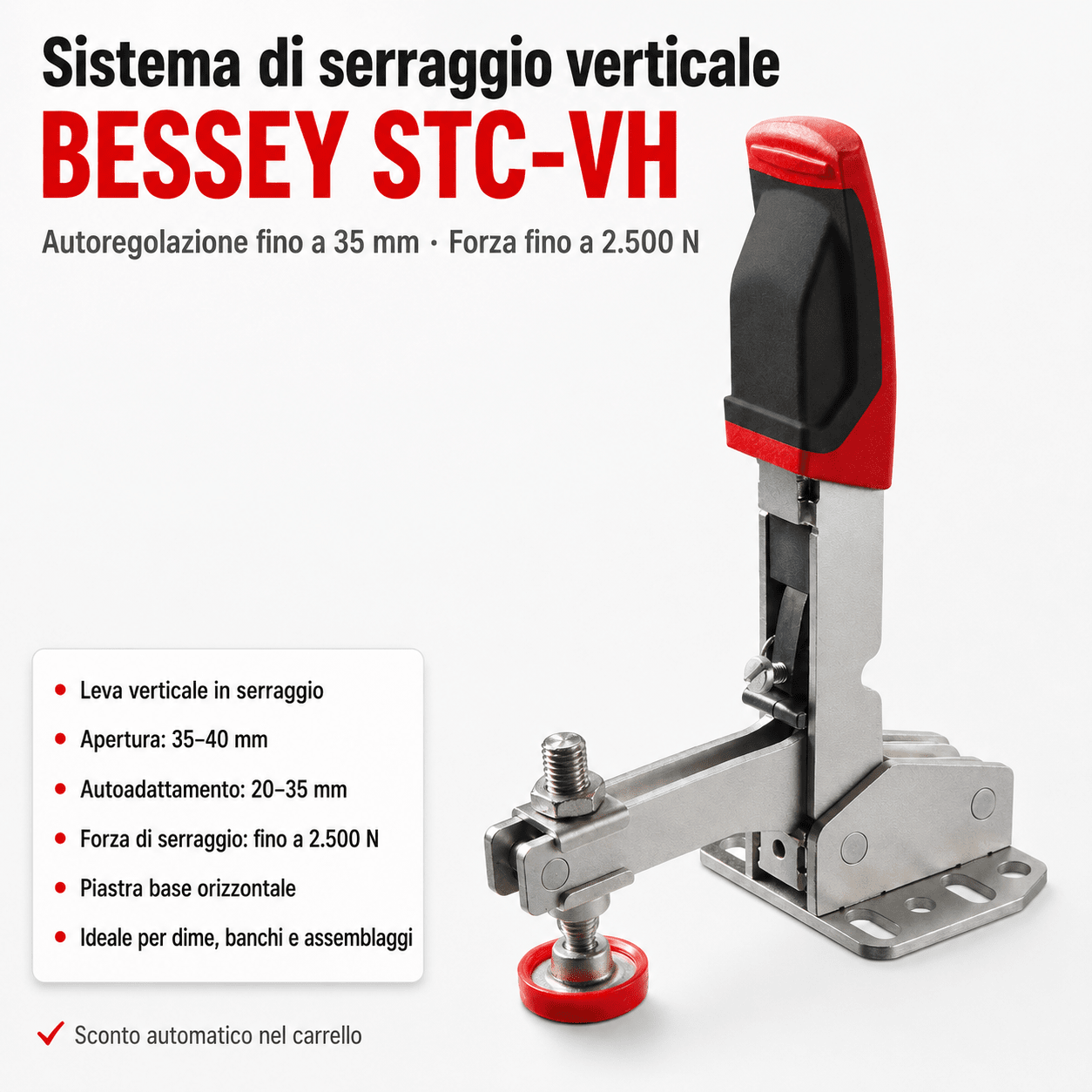

Sistema di Serraggio Verticale BESSEY STC-VH

Sistema di Serraggio Verticale BESSEY STC-VH – Autoregolazione fino a 35 mm

Sistema di serraggio rapido con leva verticale, piastra di base orizzontale e forza regolabile fino a 2.500 N

✅ Sconto applicato automaticamente nel carrello.

✅ Offerte personalizzate per aziende: richiedi una quotazione dedicata in base al modello e alla quantità necessaria.

Descrizione Tecnica

Il sistema di serraggio verticale BESSEY STC-VH è progettato per bloccare rapidamente componenti di spessore differente senza modificare manualmente la posizione della vite di pressione a ogni cambio pezzo.

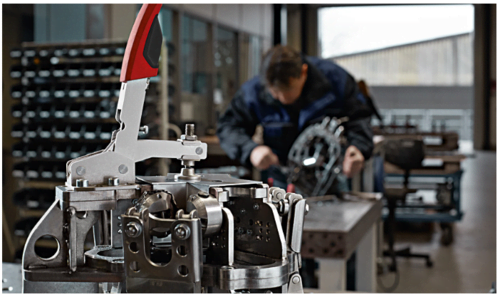

Durante il serraggio, la leva rimane in posizione verticale, riducendo l’ingombro laterale e agevolando l’impiego su dime, attrezzature, banchi e postazioni di assemblaggio.

Il meccanismo brevettato compensa automaticamente variazioni dell’altezza di serraggio fino a 35 mm, mantenendo una forza pressoché costante. La pressione può essere regolata tramite la vite integrata nell’articolazione, fino a un massimo di 2.500 N.

La piastra di pressione con cappuccio protettivo rimovibile permette di lavorare anche su superfici verniciate, impiallacciate o delicate.

Caratteristiche Tecniche Principali

Leva Verticale in Posizione di Serraggio

La configurazione verticale limita l’ingombro laterale e facilita il lavoro in spazi organizzati o su dime ravvicinate.

Adattamento Automatico fino a 35 mm

Compensa automaticamente differenti spessori del pezzo senza riposizionare manualmente la vite di pressione.

Forza Regolabile fino a 2.500 N

La vite di regolazione nell’articolazione permette di adattare la pressione al materiale e alla lavorazione.

Serraggio Rapido e Ripetibile

Ideale per lavorazioni in serie e frequenti cambi di componente.

Protezione delle Superfici

Il cappuccio rimovibile consente un contatto più delicato con materiali verniciati o sensibili.

Piastra di Base Multiformato

La foratura è predisposta per sistemi dimensionali metrici e in pollici.

Dati Tecnici e Modelli Disponibili

Scelta Rapida del Modello

BESSEY STC-VH20

Versione compatta per serraggi più leggeri e componenti con apertura fino a 35 mm.

Caratteristiche principali:

• autoregolazione fino a 20 mm;
• forza massima di 1.100 N;
• peso contenuto.

BESSEY STC-VH50

Modello professionale per applicazioni più impegnative.

Offre:

• apertura fino a 40 mm;
• autoregolazione fino a 35 mm;
• forza regolabile fino a 2.500 N.

Scelta corretta

Spessore del componente + variazione tra i pezzi + forza richiesta = modello STC-VH più adatto.

Vantaggi Operativi

✔ Serraggio rapido con leva verticale
✔ Regolazione automatica tra pezzi di diverso spessore
✔ Pressione pressoché costante
✔ Forza regolabile in base al materiale
✔ Minori tempi di preparazione
✔ Elevata ripetibilità nelle lavorazioni in serie
✔ Ingombro laterale ridotto
✔ Serraggio delicato sulle superfici sensibili

Aree di Applicazione

✔ Falegnameria
✔ Produzione e montaggio mobili
✔ Allestimento di interni
✔ Assemblaggio di pannelli

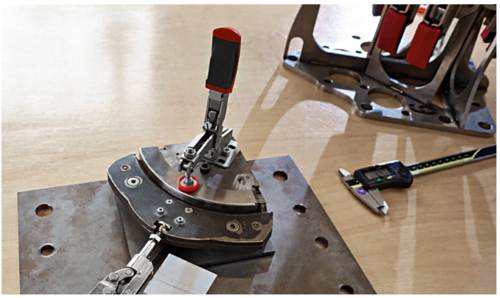

✔ Fissaggio su dime e attrezzature
✔ Lavorazioni professionali ripetitive
✔ Bricolage tecnico ed evoluto

Accessori Compatibili

Adattatore BESSEY STC-SET-T20

Permette di utilizzare il modello compatibile sui banchi multifunzione con foro da 20 mm.

Indicato per sistemi come Festool MFT, Sortimo WorkMo e banchi dimensionalmente compatibili.

Adattatore BESSEY TWA-STC

Consente di collegare il sistema STC-VH ai banchi di saldatura con sistemi da 16 o 28 mm.

Prolunga BESSEY TWX

Permette di regolare l’altezza operativa dell’adattatore:

• TW16X: regolazione da 15 a 200 mm;
• TW28X: regolazione da 15 a 300 mm.

Modalità d’Uso

Installazione

Fissare saldamente la piastra di base alla dima, al banco o all’adattatore compatibile.

Regolazione della Forza

Impostare la pressione desiderata tramite la vite integrata nell’articolazione.

Posizionamento

Collocare il componente sotto la piastra di pressione.

Serraggio

Abbassare la leva fino al completo bloccaggio. Il sistema compensa automaticamente le variazioni di spessore entro il campo previsto.

Rilascio

Sollevare la leva in modo controllato prima di rimuovere o sostituire il pezzo.

Materiali e Costruzione

Struttura

Parti in lamiera di acciaio temperato e nichelato per elevata stabilità e lunga durata.

Mandrino

Acciaio zincato resistente all’usura.

Impugnatura

Plastica bicomponente di alta qualità, resistente all’olio.

Cappuccio Protettivo

Protezione rimovibile in materiale plastico per limitare segni e danneggiamenti.

Sicurezza

Controlli Prima dell’Uso

✔ Verificare il corretto fissaggio della piastra di base
✔ Controllare leva, articolazioni e mandrino
✔ Non utilizzare componenti deformati o danneggiati
✔ Mantenere l’impugnatura priva di olio e grasso
✔ Utilizzare esclusivamente ricambi originali BESSEY

Utilizzi Non Consentiti

Il sistema non deve essere utilizzato:

• per sollevare o trascinare carichi;
• come sostegno;
• per fissare carichi durante il trasporto;
• come installazione permanente;
• con prolunghe o leve aggiuntive;
• per impieghi diversi dal serraggio previsto.

Cura e Manutenzione

✔ Pulire regolarmente le superfici di scorrimento
✔ Rimuovere polvere, segatura e residui di lavorazione
✔ Pulire e oliare periodicamente il mandrino
✔ Controllare la vite di regolazione della forza
✔ Verificare lo stato del cappuccio protettivo
✔ Sostituire i componenti usurati o danneggiati

Perché Scegliere BESSEY STC-VH

✔ Leva verticale salvaspazio
✔ Autoregolazione fino a 35 mm
✔ Forza regolabile fino a 2.500 N
✔ Serraggio rapido e ripetibile
✔ Nessuna regolazione continua tra pezzi differenti
✔ Protezione delle superfici delicate
✔ Compatibilità con banchi multifunzione e sistemi di saldatura
✔ Qualità professionale BESSEY

Categorie

Sistemi di serraggio verticale
Strettoi rapidi BESSEY STC
Sistemi di bloccaggio autoregolanti
Elementi di serraggio per dime
Attrezzatura per falegnameria
Sistemi di fissaggio per banchi
Utensili per assemblaggio professionale

FAQ

Qual è la forza massima di serraggio?

Il modello STC-VH50 raggiunge una forza regolabile fino a 2.500 N.

L’altezza si adatta automaticamente?

Sì. Il sistema compensa automaticamente fino a 20 mm sul modello STC-VH20 e fino a 35 mm sul modello STC-VH50.

È necessario regolare la vite a ogni cambio pezzo?

No. Entro il campo di autoregolazione previsto, il sistema si adatta automaticamente mantenendo una forza pressoché costante.

Perché la leva rimane verticale?

La posizione verticale riduce l’ingombro laterale e agevola l’utilizzo su dime e postazioni con poco spazio.

È adatto alle superfici verniciate?

Sì. La piastra di pressione dispone di un cappuccio protettivo rimovibile.

Può essere montato su un banco multifunzione?

Il modello compatibile può essere abbinato all’adattatore STC-SET-T20 per banchi con fori da 20 mm.

Quale modello offre le prestazioni maggiori?

Il BESSEY STC-VH50, con apertura di 40 mm, autoregolazione di 35 mm e forza fino a 2.500 N.

Conclusione

Il sistema di serraggio verticale BESSEY STC-VH consente di bloccare rapidamente componenti di spessore differente senza ripetute regolazioni manuali.

La leva verticale, l’autoregolazione fino a 35 mm e la forza regolabile fino a 2.500 N lo rendono particolarmente indicato per dime, assemblaggi, falegnameria e lavorazioni professionali ripetitive.

Scegli STC-VH20 o STC-VH50 in base all’apertura e alla forza necessarie e richiedi una quotazione personalizzata per la tua azienda.
