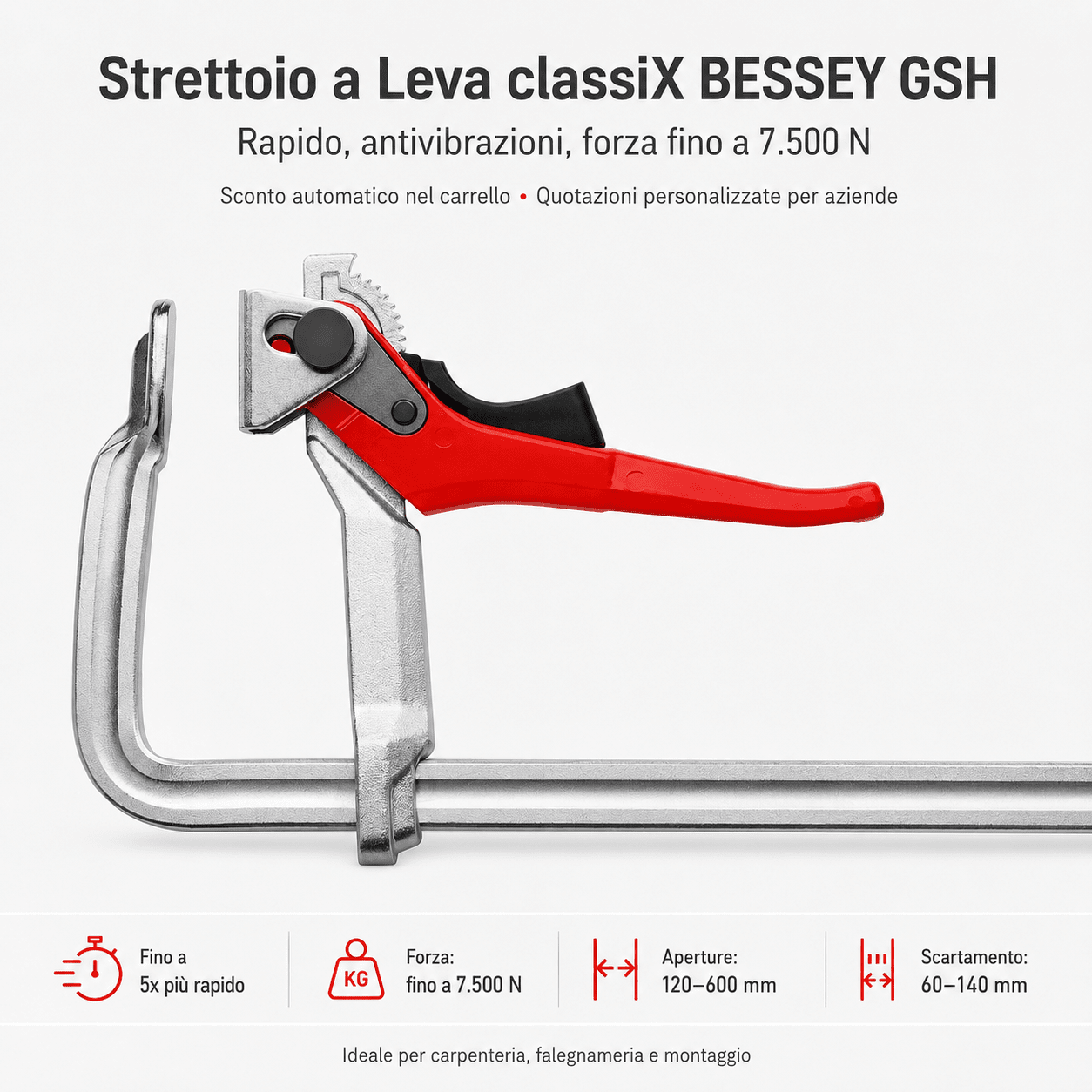

Strettoio a Leva classiX BESSEY GSH

Descrizione tecnica

Lo strettoio a leva classiX BESSEY GSH è progettato per serraggi professionali rapidi e ripetitivi in carpenteria, falegnameria, montaggio e allestimento.

In particolare, il meccanismo a leva consente di raggiungere la pressione di serraggio fino a cinque volte più rapidamente rispetto a uno strettoio tradizionale.

La forza massima dichiarata raggiunge 7.500 N. Inoltre, il sistema è progettato per mantenere stabile la presa anche durante lavorazioni soggette a vibrazioni.

Caratteristiche principali

• Forza di serraggio fino a 7.500 N
• Serraggio fino a 5 volte più rapido
• Meccanismo resistente alle vibrazioni
• Aperture da 120 a 600 mm
• Scartamenti da 60 a 140 mm
• Leva di sblocco antiscivolo
• Staffe in acciaio temperato e zincato
• Leva in zinco pressofuso
• Otto configurazioni disponibili
• Indicata per lavorazioni professionali ripetitive

Di conseguenza, la serie GSH permette di combinare velocità di posizionamento, potenza e scelta della misura.

Serraggio rapido a leva

Il sistema a leva riduce i tempi necessari per raggiungere la pressione desiderata.

In particolare, questa caratteristica è utile nelle lavorazioni nelle quali lo strettoio viene aperto, spostato e richiuso frequentemente.

In questo modo, il GSH risulta adatto anche a cicli di montaggio ripetitivi.

Meccanismo resistente alle vibrazioni

Il sistema di bloccaggio è progettato per mantenere stabile la pressione applicata.

Di conseguenza, lo strettoio può essere utilizzato anche in lavorazioni nelle quali il componente è soggetto a movimenti o vibrazioni.

Inoltre, la leva di sblocco antiscivolo permette un rilascio più controllato dopo il serraggio.

Dati tecnici e modelli disponibili

Forza di serraggio massima dichiarata: fino a 7.500 N.

Scelta rapida del modello

• GSH12 – GSH20 → serraggi compatti e lavorazioni che richiedono elevata maneggevolezza
• GSH25 – GSH30 → pannelli, telai e assemblaggi di medie dimensioni
• GSH30 → scartamento massimo della gamma, pari a 140 mm
• GSH40 – GSH60 → componenti più larghi, con aperture da 400 a 600 mm

Quindi, la scelta deve essere effettuata considerando sia l’apertura sia lo scartamento necessario.

Inoltre, all’aumentare della misura cambia anche la sezione della guida.

Leva di sblocco antiscivolo

La leva di rilascio utilizza una superficie antiscivolo.

In particolare, questa soluzione favorisce la presa durante lo sbloccaggio del componente.

Di conseguenza, il rilascio può essere eseguito senza ricorrere a utensili aggiuntivi nel normale utilizzo.

Materiali e costruzione

La serie BESSEY GSH utilizza:

• staffe in acciaio temperato e zincato
• leva in zinco pressofuso
• verniciatura a polvere della leva
• pulsante di sblocco in materiale plastico
• elementi di collegamento in acciaio zincato o fosfatato

Inoltre, la costruzione varia dimensionalmente in funzione del modello, con guide da 13,5 × 6,5 mm fino a 25 × 12 mm.

Ambiti di utilizzo

Il BESSEY GSH è indicato per:

• costruzione in metallo
• carpenteria metallica
• falegnameria
• allestimento di interni
• lavori di serratura
• montaggio di pannelli
• assemblaggio di telai
• montaggi professionali ripetitivi
• bricolage evoluto

In particolare, la rapidità del sistema a leva è utile quando gli strettoi devono essere riposizionati spesso.

Accessorio BESSEY KT5

Lo strettoio per bordi BESSEY KT5 è indicato per bordi e punti difficilmente accessibili.

Il limite dimensionale dichiarato per il KT5 è uno spessore guida massimo di 13 mm.

Le guide della gamma GSH riportata hanno spessori da 6,5 a 12 mm.

Di conseguenza, le dimensioni rientrano nel limite indicato per l’accessorio KT5.

Utilizzo corretto

Prima del serraggio:

• controllare guida e staffe
• verificare il funzionamento della leva
• controllare il sistema di sblocco
• scegliere apertura e scartamento adeguati
• posizionare correttamente le superfici di pressione
• verificare che il componente sia stabile

Successivamente, avvicinare la staffa mobile e azionare progressivamente la leva.

Infine, controllare stabilità e allineamento prima di iniziare la lavorazione.

Rilascio

Per liberare il componente utilizzare la leva di sblocco dedicata.

In particolare, la superficie antiscivolo facilita il controllo durante l’apertura.

Di conseguenza, non è necessario forzare la staffa o utilizzare leve supplementari.

Sicurezza

Durante l’utilizzo:

• indossare occhiali protettivi
• utilizzare guanti da lavoro
• indossare calzature antinfortunistiche
• mantenere leva e impugnatura prive di olio e grasso
• controllare il prodotto prima dell’uso
• non utilizzare lo strettoio se danneggiato
• serrare esclusivamente a mano
• utilizzare ricambi originali BESSEY

Inoltre, le parti mobili devono risultare correttamente funzionanti prima di iniziare il lavoro.

Utilizzi non consentiti

Non utilizzare lo strettoio:

• per sollevare carichi
• per trascinare materiali
• come sostegno
• per fissare carichi durante il trasporto
• come sistema permanente
• con leve o prolunghe aggiuntive

Di conseguenza, il GSH deve essere impiegato esclusivamente come utensile manuale di serraggio.

Cura e manutenzione

Per mantenere efficiente lo strettoio:

• pulire regolarmente la guida
• eliminare grasso dalla guida
• rimuovere olio e colla secca
• evitare cere
• evitare prodotti siliconici
• pulire gli elementi mobili
• lubrificare il meccanismo dove previsto
• controllare periodicamente il nottolino

Inoltre, se la guida diventa eccessivamente lucida è indicato irruvidire i lati stretti con tela abrasiva grana 100.

Quando controllare lo strettoio

Interrompere l’utilizzo e verificare il prodotto quando si riscontrano:

• staffa mobile che tende a scivolare
• guida deformata
• leva difficile da azionare
• sistema di sblocco irregolare
• riduzione della forza di serraggio
• meccanismo instabile
• componenti danneggiati

Infatti, questi segnali possono indicare usura o anomalie del sistema.

FAQ

Qual è la forza massima del BESSEY GSH?

La forza di serraggio dichiarata raggiunge fino a 7.500 N.

Quanto è rapido?

Il meccanismo a leva può raggiungere la pressione fino a cinque volte più rapidamente rispetto a uno strettoio tradizionale.

Mantiene il serraggio in presenza di vibrazioni?

Sì. Inoltre, il sistema è progettato per mantenere stabile la presa durante lavorazioni soggette a vibrazioni.

Quali aperture sono disponibili?

La gamma riportata comprende aperture da 120 a 600 mm.

Qual è lo scartamento massimo?

Il GSH30 raggiunge uno scartamento di 140 mm.

Qual è il modello con apertura maggiore?

Il GSH60 raggiunge 600 mm.

È compatibile dimensionalmente con BESSEY KT5?

Sì. Infatti, lo spessore massimo della guida GSH riportata è 12 mm, inferiore al limite di 13 mm indicato per il KT5.

Conclusione

Lo strettoio a leva classiX BESSEY GSH combina rapidità di serraggio, forza fino a 7.500 N e sistema resistente alle vibrazioni.

Inoltre, le otto configurazioni disponibili coprono aperture da 120 a 600 mm e scartamenti fino a 140 mm.

Infine, la scelta della misura corretta permette di adattare lo strettoio a carpenteria, falegnameria, montaggio e assemblaggi professionali.
