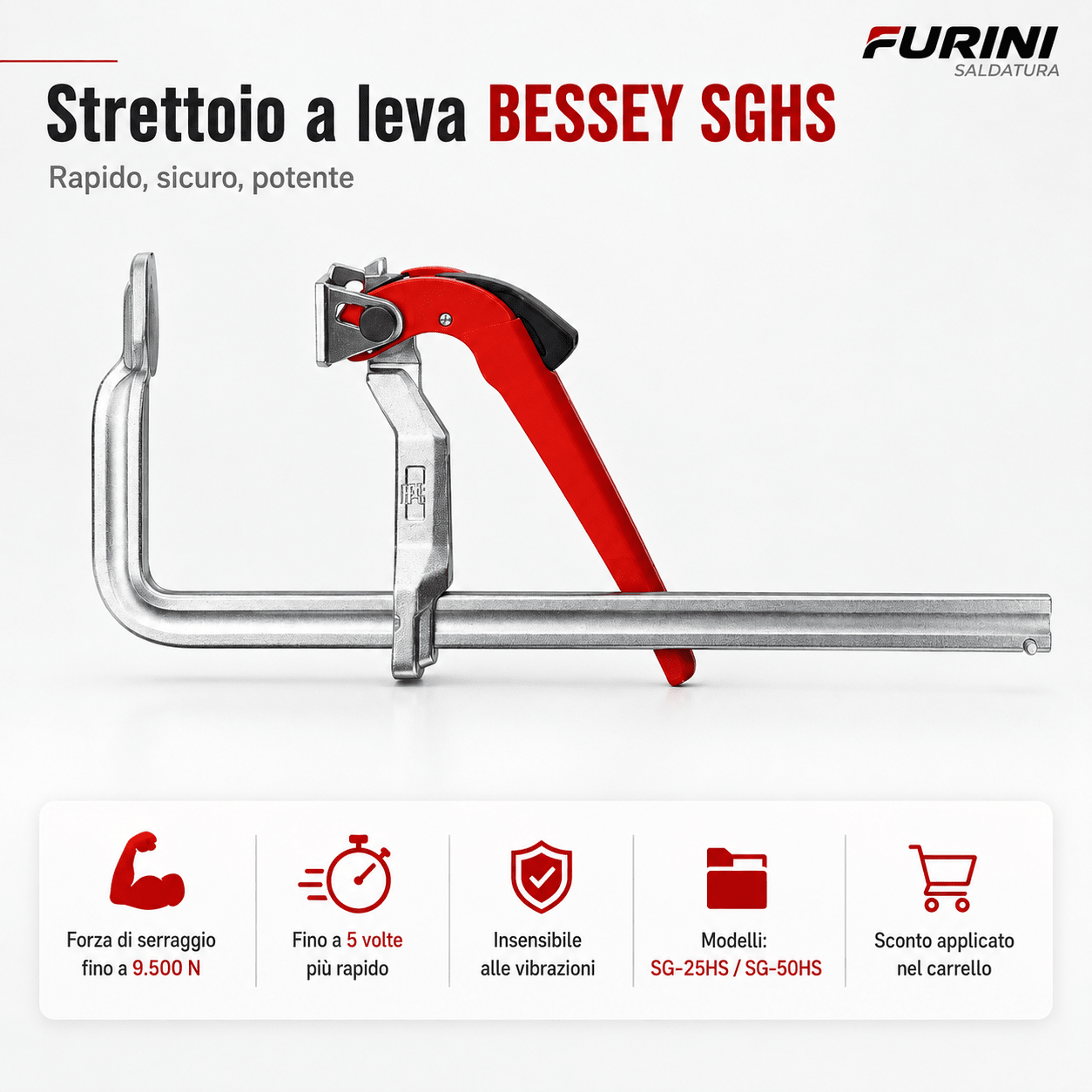

Strettoio a Leva BESSEY SGHS

Descrizione Tecnica

Lo strettoio a leva BESSEY SGHS è progettato per le lavorazioni professionali che richiedono serraggi rapidi, potenti e affidabili.

Il meccanismo a leva consente di raggiungere la pressione di bloccaggio fino a cinque volte più rapidamente rispetto agli strettoi tradizionali, riducendo i tempi di preparazione nelle lavorazioni ripetitive.

La forza di serraggio fino a 9.500 N permette di bloccare con stabilità componenti metallici, pannelli, telai e pezzi sottoposti a lavorazioni impegnative.

Il sistema di serraggio è insensibile alle vibrazioni e contribuisce a mantenere stabile la pressione applicata durante assemblaggio, montaggio e lavorazione.

Il pulsante di sblocco consente un rilascio rapido e controllato, rendendo il BESSEY SGHS particolarmente indicato per carpenterie, officine, falegnamerie e reparti produttivi.

Caratteristiche Tecniche Principali

Forza di Serraggio fino a 9.500 N

Elevata potenza di bloccaggio per componenti pesanti e applicazioni professionali intensive.

Fino a 5 Volte Più Rapido

Il meccanismo a leva riduce sensibilmente i tempi necessari per raggiungere la pressione di serraggio.

Insensibile alle Vibrazioni

Il sistema mantiene una presa stabile anche durante lavorazioni soggette a sollecitazioni e vibrazioni.

Serraggio a Leva

Consente di applicare rapidamente la forza senza azionare ripetutamente una vite tradizionale.

Pulsante di Sblocco

Permette di rilasciare la pressione in modo pratico e controllato al termine della lavorazione.

Struttura per Lavorazioni Pesanti

Staffe in acciaio temperato e guida rinforzata da 30 × 15 mm per impieghi professionali continuativi.

Dati Tecnici e Modelli Disponibili

Scelta Rapida del Modello

BESSEY SG-25HS

Indicato per:

✔ componenti con apertura fino a 300 mm
✔ serraggi rapidi e localizzati
✔ carpenteria e lavori di serratura
✔ applicazioni che richiedono maggiore maneggevolezza

BESSEY SG-50HS

Indicato per:

✔ pezzi con apertura fino a 500 mm
✔ pannelli, telai e componenti più larghi
✔ lavorazioni professionali ripetitive
✔ serraggi pesanti con maggiore capacità operativa

Scelta corretta

SG-25HS per lavorazioni compatte — SG-50HS per componenti di maggiori dimensioni.

Vantaggi Operativi

✔ Forza di serraggio fino a 9.500 N
✔ Azionamento fino a cinque volte più rapido
✔ Elevata stabilità in presenza di vibrazioni
✔ Apertura e rilascio veloci
✔ Scartamento professionale di 140 mm
✔ Guida robusta da 30 × 15 mm
✔ Riduzione dei tempi di preparazione
✔ Adatto alle lavorazioni pesanti e ripetitive

Aree di Applicazione

✔ Costruzione in metallo
✔ Carpenteria metallica
✔ Falegnameria
✔ Allestimento di interni
✔ Lavori di serratura
✔ Assemblaggio di telai
✔ Montaggio di componenti
✔ Serraggi professionali ad alta potenza

Materiali e Costruzione

Staffa Fissa e Staffa Scorrevole

Realizzate in acciaio temperato e zincato per garantire resistenza meccanica e protezione dalla corrosione.

Leva di Serraggio

Costruita in acciaio con verniciatura a polvere, adatta a utilizzi professionali intensivi.

Pulsante di Sblocco

Realizzato in acciaio brunito per resistere all’usura e garantire un rilascio affidabile.

Elementi di Collegamento

Componenti in acciaio zincato e/o fosfatato per offrire stabilità e durata operativa.

Modalità d’Uso

Controllo Preventivo

Prima di ogni utilizzo verificare che guida, staffe, leva, pulsante di sblocco ed elementi mobili siano integri e funzionanti.

Posizionamento

Appoggiare correttamente le superfici di serraggio sui componenti da bloccare.

Regolazione

Spostare la staffa mobile fino a raggiungere l’apertura richiesta.

Serraggio

Azionare progressivamente la leva fino a ottenere una pressione stabile e adeguata alla lavorazione.

Rilascio

Utilizzare il pulsante di sblocco per liberare la pressione in modo controllato.

Verifica

Controllare la stabilità e l’allineamento del pezzo prima di iniziare le successive operazioni.

Istruzioni di Sicurezza

Protezione dell’Operatore

✔ Indossare occhiali protettivi
✔ Utilizzare guanti da lavoro e montaggio
✔ Indossare scarpe antinfortunistiche
✔ Mantenere l’impugnatura libera da olio e grasso

Utilizzo Corretto

✔ Utilizzare il prodotto solo nello stato originale
✔ Impiegare lo strettoio esclusivamente per l’uso previsto
✔ Controllare tutti gli elementi mobili prima di ogni utilizzo
✔ Non utilizzare un prodotto danneggiato o deformato
✔ Tenere lo strettoio lontano dalla portata dei bambini
✔ Utilizzare esclusivamente ricambi originali BESSEY
✔ Controllare periodicamente la vite terminale di sicurezza

Utilizzi Non Consentiti

Lo strettoio non deve essere utilizzato:

✔ per sollevare carichi
✔ per trascinare o sostenere materiali
✔ per fissare carichi durante il trasporto
✔ come sistema di installazione permanente
✔ con leve o prolunghe aggiuntive
✔ per applicazioni differenti dal serraggio previsto

Cura e Manutenzione

Pulizia della Guida

Pulire regolarmente la rotaia con un detergente adeguato.

La guida deve rimanere libera da:

✔ grasso
✔ olio
✔ colla secca
✔ cere
✔ agenti distaccanti a base di silicone

Manutenzione del Meccanismo

Pulire e oliare periodicamente gli elementi mobili interessati dal serraggio.

Manutenzione del Nottolino

Pulire e lubrificare regolarmente il nottolino per mantenere affidabile il meccanismo di bloccaggio e sblocco.

Ripristino della Presa

Quando la guida appare eccessivamente lucida, irruvidire entrambi i lati stretti con un panno smerigliante a grana 100.

Quando Controllare o Sostituire lo Strettoio

✔ Staffa mobile che tende a scivolare
✔ Guida deformata o danneggiata
✔ Leva difficile da azionare
✔ Pulsante di sblocco irregolare
✔ Nottolino usurato o poco fluido
✔ Elementi di collegamento allentati
✔ Riduzione della forza o della stabilità di serraggio

Perché Scegliere BESSEY SGHS

✔ Forza professionale fino a 9.500 N
✔ Serraggio fino a cinque volte più rapido
✔ Sistema resistente alle vibrazioni
✔ Meccanismo a leva pratico e potente
✔ Pulsante per rilascio rapido
✔ Scartamento costante di 140 mm
✔ Due aperture disponibili
✔ Progettato per lavorazioni pesanti

Categorie

Strettoio a leva professionale
Strettoio BESSEY SGHS
Sistemi di serraggio rapido
Attrezzatura per carpenteria
Strettoi per falegnameria
Utensili per lavori di serratura
Sistemi di bloccaggio ad alta potenza

FAQ

Qual è la forza massima di serraggio?

Il BESSEY SGHS può sviluppare una forza di serraggio fino a 9.500 N.

Quanto è rapido rispetto a uno strettoio tradizionale?

Il sistema a leva può essere fino a cinque volte più rapido rispetto a un comune strettoio a vite.

Mantiene il serraggio in presenza di vibrazioni?

Sì. Il meccanismo è progettato per essere insensibile alle vibrazioni e mantenere stabile la presa.

Quali aperture sono disponibili?

Sono disponibili il modello SG-25HS da 300 mm e il modello SG-50HS da 500 mm.

Qual è lo scartamento?

Entrambi i modelli presentano uno scartamento di 140 mm.

Come si rilascia il componente?

Il rilascio viene effettuato mediante il pulsante di sblocco integrato nel meccanismo.

In quali settori può essere utilizzato?

È indicato per costruzione in metallo, falegnameria, allestimento di interni, lavori di serratura e serraggi professionali pesanti.

Conclusione

Lo strettoio a leva BESSEY SGHS è una soluzione professionale per chi necessita di velocità, potenza e stabilità nelle lavorazioni pesanti.

Il meccanismo fino a cinque volte più rapido, la forza di serraggio fino a 9.500 N e la resistenza alle vibrazioni consentono di ridurre i tempi di preparazione mantenendo una presa sicura e affidabile.

Scegli SG-25HS o SG-50HS in base all’apertura richiesta e richiedi una quotazione personalizzata per la tua azienda.
