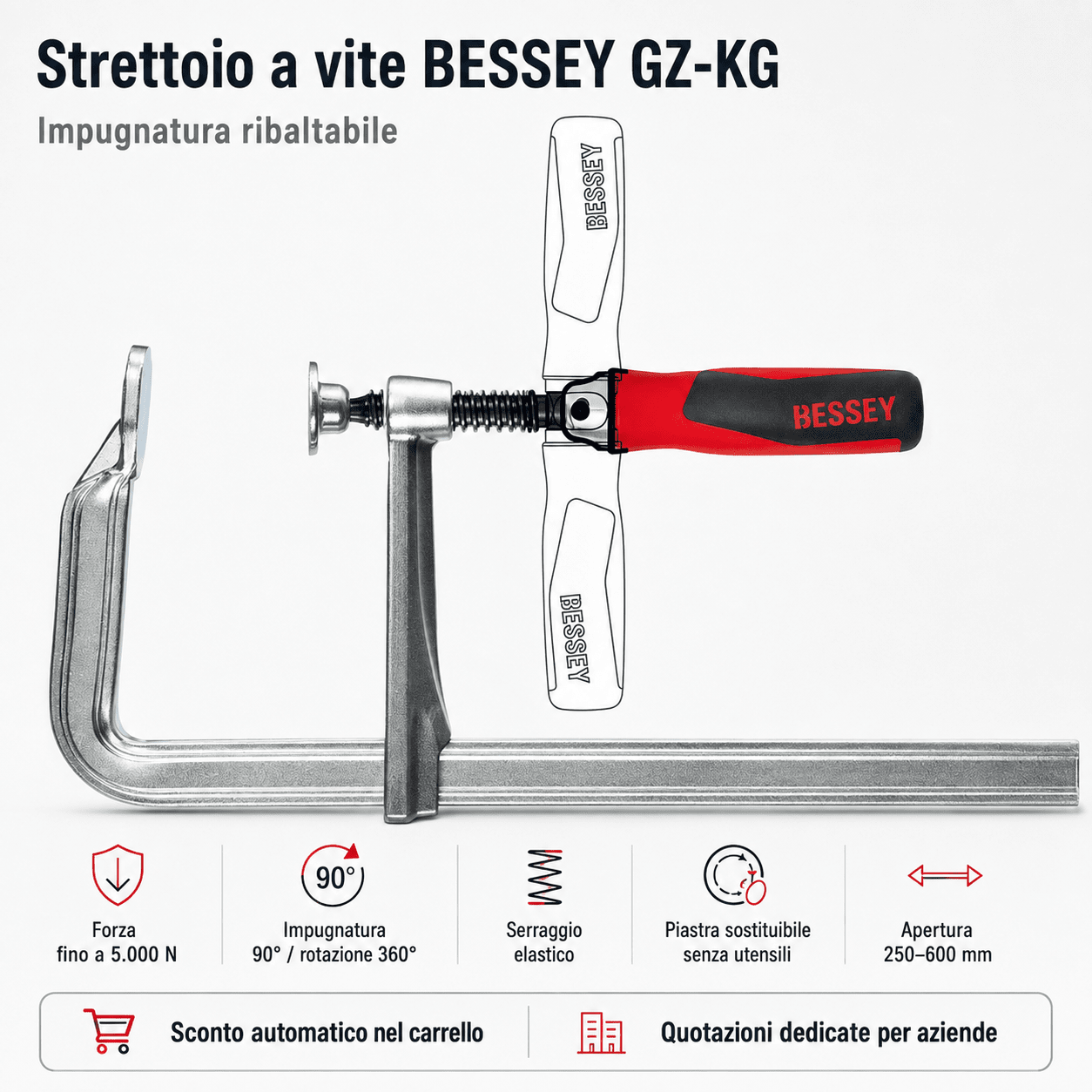

Strettoio a Vite BESSEY GZ-KG

Descrizione tecnica

Lo strettoio a vite in acciaio BESSEY GZ-KG è progettato per serraggi professionali in carpenteria, falegnameria, montaggio e allestimento.

In particolare, sviluppa una forza di serraggio fino a 5.000 N. Inoltre, l’impugnatura ribaltabile permette di adattare la posizione di lavoro allo spazio disponibile.

La maniglia può essere inclinata fino a 90°. Di conseguenza, aumenta l’effetto leva durante il serraggio e facilita l’applicazione della forza.

Quando è ripiegata, può inoltre ruotare di 360°, evitando interferenze con la guida.

Caratteristiche principali

• Forza di serraggio fino a 5.000 N
• Impugnatura bicomponente ribaltabile fino a 90°
• Rotazione dell’impugnatura fino a 360° quando ripiegata
• Aperture da 250 a 600 mm
• Scartamento costante 120 mm
• Guida 24,5 × 9,5 mm
• Staffa fissa in acciaio temprato e zincato
• Staffa scorrevole in acciaio
• Serraggio elastico
• Piastra di pressione sostituibile senza utensili
• Cinque configurazioni disponibili

Inoltre, la combinazione tra struttura in acciaio e impugnatura orientabile rende il GZ-KG particolarmente utile negli spazi con accesso limitato.

Impugnatura ribaltabile fino a 90°

L’impugnatura può essere inclinata fino a 90°.

In questo modo, aumenta l’effetto leva disponibile durante il serraggio.

Di conseguenza, l’operatore può raggiungere la pressione richiesta con una posizione della mano più favorevole.

Rotazione completa di 360°

Quando l’impugnatura è ripiegata può ruotare di 360°.

In particolare, questa caratteristica permette di scegliere liberamente la posizione di azionamento.

Inoltre, riduce il rischio che la maniglia interferisca con guida, pareti, bordi o altri componenti vicini.

Serraggio in spazi ridotti

La configurazione ribaltabile è particolarmente utile quando una normale impugnatura non dispone di spazio sufficiente per ruotare.

Per questo motivo, il BESSEY GZ-KG è adatto anche a:

• montaggi vicino a pareti
• lavorazioni tra componenti ravvicinati
• assemblaggi di mobili
• serraggi vicino a bordi
• lavorazioni con accesso limitato

Dati tecnici e modelli disponibili

Forza di serraggio massima dichiarata: fino a 5.000 N.

Scelta rapida del modello

• GZ25KG → apertura 250 mm
• GZ30-12KG → apertura 300 mm
• GZ40-12KG → apertura 400 mm
• GZ50-12KG → apertura 500 mm
• GZ60-12KG → apertura 600 mm

Quindi, la scelta dipende principalmente dall’apertura necessaria.

Inoltre, tutti i modelli mantengono lo stesso scartamento di 120 mm e la stessa guida da 24,5 × 9,5 mm.

Struttura in acciaio

La staffa fissa e quella scorrevole sono realizzate per sostenere le sollecitazioni tipiche del serraggio professionale.

In particolare, la staffa fissa monoblocco è temprata e zincata.

Inoltre, la struttura permette un serraggio elastico, contribuendo a mantenere la pressione durante la lavorazione.

Piastra di pressione sostituibile

La piastra di pressione può essere rimossa e sostituita senza utilizzare utensili.

Di conseguenza, manutenzione e sostituzione risultano più semplici.

Inoltre, è consigliabile controllare periodicamente la piastra per individuare usura, deformazioni o problemi di movimento.

Accessori compatibili

BESSEY SKS – Strisce protettive

Le strisce protettive possono essere applicate alle ganasce per effettuare serraggi più delicati.

Inoltre, possono essere tagliate alla misura richiesta.

BESSEY VAD – Testina di serraggio Vario

La testina VAD permette di adattare il serraggio a componenti:

• tondi
• ovali
• angolari

L’intervallo indicato va da 60° verso l’interno a 60° verso l’esterno.

BESSEY KT5 – Strettoio per bordi

Il KT5 è previsto per guide con spessore massimo di 13 mm.

La guida GZ-KG ha uno spessore di 9,5 mm. Di conseguenza, rientra dimensionalmente nel limite previsto.

BESSEY MCX – Sistema per smussi

Il sistema MCX permette di lavorare su smussi da:

• 22,5°
• 30°
• 45°
• 60°

Inoltre, gli adattatori angolari possono essere sostituiti senza utensili.

Ambiti di utilizzo

Il BESSEY GZ-KG è indicato per:

• costruzione in metallo
• carpenteria
• falegnameria
• montaggio mobili
• allestimento di interni
• lavori di serratura
• incollaggio di pannelli
• assemblaggio di telai
• lavorazioni professionali in spazi ridotti

In particolare, l’impugnatura orientabile rappresenta il vantaggio principale quando l’accessibilità è limitata.

Utilizzo corretto

Prima del serraggio:

• controllare guida e staffe
• verificare il mandrino
• controllare l’impugnatura ribaltabile
• verificare la piastra di pressione
• scegliere un’apertura adeguata
• posizionare correttamente il componente

Successivamente, avvicinare la staffa mobile e orientare l’impugnatura nella posizione più comoda.

Quindi, applicare progressivamente la pressione.

Infine, controllare stabilità e allineamento del pezzo prima di iniziare la lavorazione.

Sicurezza

Durante l’utilizzo:

• indossare occhiali protettivi
• utilizzare guanti da lavoro
• indossare calzature antinfortunistiche
• mantenere impugnatura e superfici di presa pulite
• controllare lo strettoio prima di ogni impiego
• non utilizzare componenti danneggiati
• serrare esclusivamente a mano
• utilizzare ricambi originali BESSEY

Inoltre, lo strettoio deve essere utilizzato esclusivamente per il serraggio previsto.

Utilizzi non consentiti

Non utilizzare lo strettoio:

• per sollevare carichi
• per trascinare materiali
• come sostegno
• per fissare carichi durante il trasporto
• come installazione permanente
• con leve o prolunghe aggiuntive

Di conseguenza, l’impugnatura ribaltabile deve essere utilizzata esclusivamente nelle modalità previste dal sistema.

Cura e manutenzione

Per mantenere efficiente il BESSEY GZ-KG:

• pulire regolarmente la guida
• eliminare grasso dalla guida
• rimuovere olio e colla secca
• evitare cere e prodotti siliconici
• pulire e oliare il mandrino
• controllare la piastra di pressione
• verificare il meccanismo dell’impugnatura
• controllare periodicamente le parti mobili

Inoltre, se la guida diventa eccessivamente lucida è indicato irruvidire i lati stretti con tela abrasiva grana 100.

Quando controllare lo strettoio

Interrompere l’utilizzo quando si riscontrano:

• staffa scorrevole che tende a slittare
• guida deformata
• mandrino duro o irregolare
• impugnatura che non ruota correttamente
• meccanismo ribaltabile danneggiato
• piastra deformata
• riduzione della stabilità

Infatti, queste anomalie possono indicare usura o danneggiamento.

Pertanto, è opportuno individuare la causa prima di continuare il lavoro.

FAQ

Qual è la forza massima del BESSEY GZ-KG?

La forza di serraggio dichiarata raggiunge fino a 5.000 N.

Quanto può inclinarsi l’impugnatura?

L’impugnatura può essere ribaltata fino a 90°.

Può ruotare completamente?

Sì. Quando è ripiegata, l’impugnatura può ruotare fino a 360°.

È adatto agli spazi ristretti?

Sì. Infatti, la possibilità di ribaltare e ruotare la maniglia riduce l’ingombro durante il serraggio.

Quali aperture sono disponibili?

La gamma comprende aperture da 250, 300, 400, 500 e 600 mm.

Qual è lo scartamento?

Tutti i modelli riportati hanno uno scartamento di 120 mm.

La piastra è sostituibile?

Sì. Inoltre, può essere sostituita senza utensili.

È dimensionalmente compatibile con BESSEY KT5?

Sì. La guida ha uno spessore di 9,5 mm, inferiore al limite di 13 mm indicato per KT5.

Conclusione

Lo strettoio a vite in acciaio BESSEY GZ-KG combina forza fino a 5.000 N, struttura professionale e impugnatura orientabile.

In particolare, la rotazione a 360° e il ribaltamento fino a 90° permettono di lavorare più agevolmente negli spazi difficili da raggiungere.

Inoltre, le cinque aperture disponibili da 250 a 600 mm consentono di scegliere la misura più adatta al componente.

Infine, la piastra sostituibile e la compatibilità con diversi accessori BESSEY ampliano le possibilità di utilizzo.
