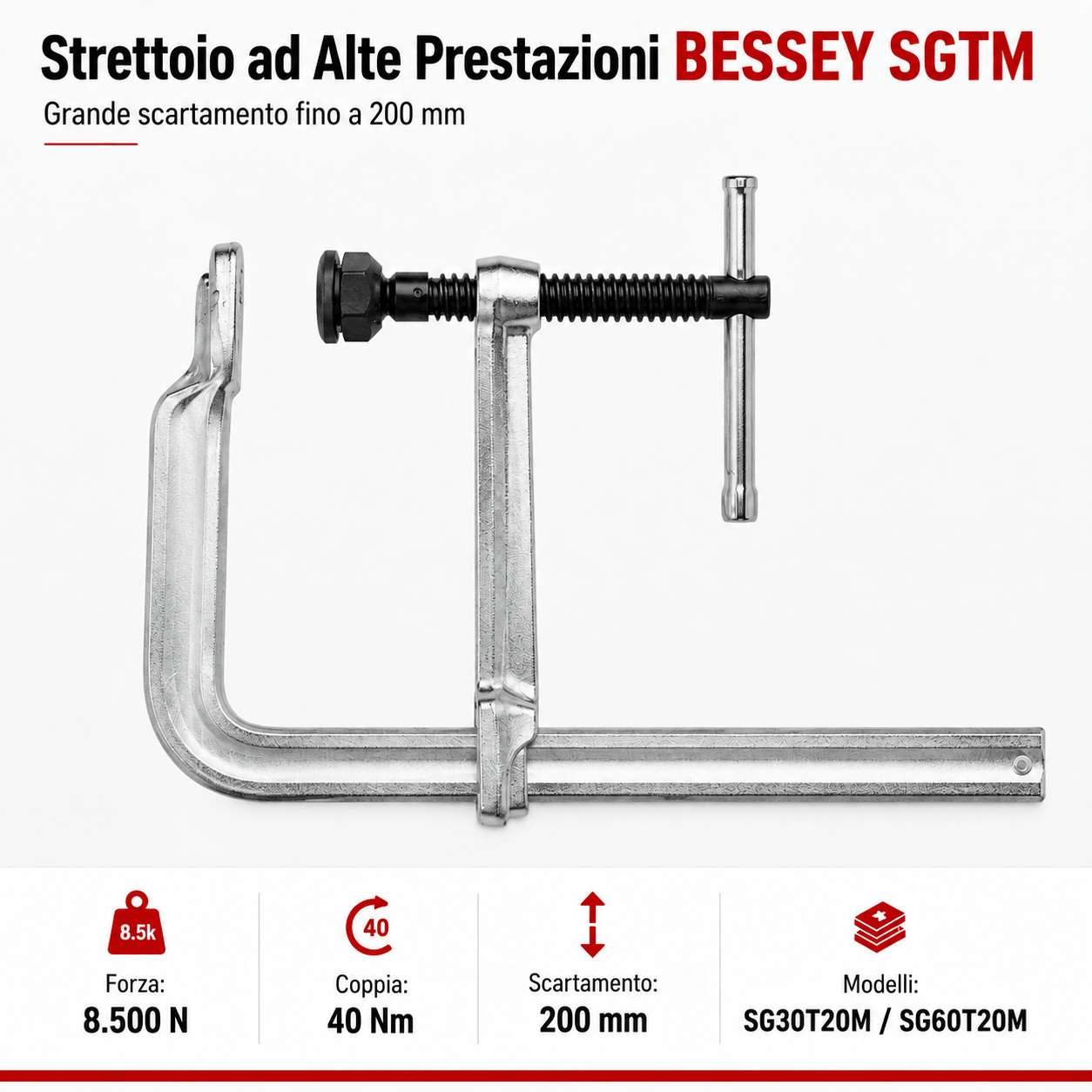

Strettoio ad Alte Prestazioni BESSEY SGTM

Strettoio ad Alte Prestazioni BESSEY SGTM – Grande Scartamento fino a 200 mm

Strettoio professionale ad alta potenza per costruzioni metalliche, padiglioni e serraggi profondi

✅ Sconto applicato automaticamente nel carrello.

✅ Offerte personalizzate per aziende: richiedi una quotazione dedicata in base al modello e alla quantità necessaria.

Descrizione Tecnica

Lo strettoio ad alte prestazioni BESSEY SGTM è progettato per lavorazioni professionali che richiedono elevata forza di serraggio e una notevole profondità operativa.

Con un momento torcente massimo di 40 Nm, sviluppa una forza fino a 8.500 N, garantendo stabilità e controllo su strutture metalliche, telai e componenti di grandi dimensioni.

Lo scartamento di 200 mm permette di raggiungere punti più profondi rispetto agli strettoi tradizionali. La speciale piastra di pressione, orientabile fino a 35°, si adatta a superfici inclinate, irregolari o non perfettamente parallele.

L’inserto in acciaio sinterizzato aumenta la durata e la resistenza all’usura della piastra, rendendo il sistema adatto a impieghi professionali intensivi.

Caratteristiche Tecniche Principali

Forza di Serraggio fino a 8.500 N

Elevata pressione di bloccaggio per carpenteria, costruzioni metalliche e assemblaggi impegnativi.

Coppia di Serraggio fino a 40 Nm

Consente un serraggio potente, progressivo e controllato.

Grande Scartamento di 200 mm

Permette di raggiungere zone profonde e componenti difficilmente accessibili con strettoi standard.

Piastra Orientabile fino a 35°

Si adatta a superfici inclinate o irregolari, migliorando l’appoggio e la distribuzione della pressione.

Inserto in Acciaio Sinterizzato

Aumenta la resistenza all’usura e la durata operativa della piastra di pressione.

Struttura Professionale in Acciaio

Staffe temprate, mandrino trapezoidale e guida rinforzata per utilizzi intensivi.

Dati Tecnici e Modelli Disponibili

Scelta Rapida del Modello

BESSEY SG30T20M

Indicato per:

✔ componenti con apertura fino a 300 mm
✔ serraggi profondi e localizzati
✔ carpenteria e lavori di serratura
✔ applicazioni che richiedono maggiore maneggevolezza

BESSEY SG60T20M

Indicato per:

✔ strutture con apertura fino a 600 mm
✔ componenti di maggiori dimensioni
✔ costruzione di padiglioni
✔ serraggi profondi ad alta potenza

Scelta corretta

SG30T20M per lavorazioni compatte — SG60T20M per maggiore apertura e versatilità.

Vantaggi Operativi

✔ Forza di serraggio fino a 8.500 N
✔ Scartamento elevato di 200 mm
✔ Coppia massima di 40 Nm
✔ Piastra orientabile fino a 35°
✔ Maggiore accessibilità alle zone profonde
✔ Elevata stabilità durante il serraggio
✔ Due aperture disponibili
✔ Struttura resistente per uso professionale

Aree di Applicazione

✔ Costruzione in metallo
✔ Carpenteria metallica
✔ Costruzione di padiglioni
✔ Lavori di serratura
✔ Assemblaggio di telai
✔ Puntatura e saldatura
✔ Montaggio industriale
✔ Serraggi ad alte prestazioni

Materiali e Superfici

Staffa Fissa e Scorrevole

Realizzate in acciaio temperato e zincato per offrire resistenza meccanica e protezione contro la corrosione.

Mandrino

Filetto trapezoidale in acciaio rullato e temperato con finitura fosfatata.

Traversino

Costruito in acciaio zincato per un azionamento manuale stabile e controllato.

Piastra di Pressione

Realizzata in acciaio fosfatato con inserto sinterizzato ad alta resistenza.

Modalità d’Uso

Controllo Preventivo

Verificare che guida, staffe, mandrino, traversino e piastra di pressione siano integri e correttamente funzionanti.

Posizionamento

Collocare lo strettoio in modo che le superfici di pressione appoggino stabilmente sul componente.

Regolazione

Spostare la staffa mobile fino all’apertura necessaria, verificando il corretto appoggio sulla guida.

Serraggio

Ruotare progressivamente il traversino senza superare il momento torcente massimo di 40 Nm.

Verifica

Controllare stabilità e allineamento prima di iniziare saldatura, montaggio o assemblaggio.

Istruzioni di Sicurezza

Protezione dell’Operatore

✔ Indossare occhiali protettivi
✔ Utilizzare guanti da lavoro e montaggio
✔ Indossare scarpe antinfortunistiche
✔ Mantenere l’impugnatura libera da olio e grasso

Utilizzo Corretto

✔ Utilizzare il prodotto solo nello stato originale
✔ Impiegarlo esclusivamente per il serraggio previsto
✔ Controllare le parti mobili prima di ogni utilizzo
✔ Non utilizzare uno strettoio danneggiato o deformato
✔ Utilizzare esclusivamente ricambi originali BESSEY
✔ Controllare periodicamente la vite terminale di sicurezza

Utilizzi Non Consentiti

Lo strettoio non deve essere utilizzato:

✔ per sollevare, trascinare o sostenere carichi
✔ per fissare carichi durante il trasporto
✔ come installazione permanente
✔ con leve o prolunghe aggiuntive
✔ oltre la coppia massima prevista

Cura e Manutenzione

Pulizia della Guida

Pulire regolarmente la rotaia con un detergente adeguato.

La guida deve rimanere libera da:

✔ grasso
✔ olio
✔ colla secca
✔ cere
✔ agenti distaccanti a base di silicone

Manutenzione del Mandrino

Pulire e oliare periodicamente il mandrino per mantenere fluido il movimento del filetto.

Manutenzione della Piastra

Pulire e lubrificare regolarmente la piastra di pressione, verificandone la corretta inclinazione.

Ripristino della Presa

Quando la guida appare eccessivamente lucida, irruvidire entrambi i lati stretti con un panno smerigliante a grana 100.

Quando Controllare o Sostituire i Componenti

✔ Staffa scorrevole che tende a slittare
✔ Guida deformata o usurata
✔ Mandrino duro o irregolare
✔ Traversino piegato
✔ Piastra di pressione bloccata
✔ Inserto sinterizzato usurato
✔ Riduzione della stabilità durante il serraggio

Perché Scegliere BESSEY SGTM

✔ Forza professionale fino a 8.500 N
✔ Grande scartamento di 200 mm
✔ Coppia di serraggio fino a 40 Nm
✔ Piastra orientabile fino a 35°
✔ Inserto sinterizzato a lunga durata
✔ Guida robusta da 30 × 15 mm
✔ Disponibile con apertura da 300 e 600 mm
✔ Ideale per strutture metalliche e serraggi profondi

Categorie

Strettoio ad alte prestazioni
Strettoio BESSEY grande scartamento
Sistemi di serraggio industriale
Attrezzatura per carpenteria metallica
Utensili per costruzione di padiglioni
Sistemi di bloccaggio professionale

FAQ

Qual è la forza massima di serraggio?

Il BESSEY SGTM può sviluppare una forza fino a 8.500 N.

Qual è il momento torcente massimo?

La coppia massima di serraggio indicata è di 40 Nm.

Qual è lo scartamento?

Entrambi i modelli offrono uno scartamento di 200 mm.

La piastra di pressione è orientabile?

Sì. Può inclinarsi fino a 35°.

Quali aperture sono disponibili?

Sono disponibili il modello SG30T20M da 300 mm e il modello SG60T20M da 600 mm.

È adatto alla carpenteria metallica?

Sì. È progettato per costruzioni metalliche, padiglioni, lavori di serratura e serraggi professionali ad alte prestazioni.

Conclusione

Lo strettoio ad alte prestazioni BESSEY SGTM combina forza, grande profondità di serraggio e stabilità in una struttura professionale.

La potenza fino a 8.500 N, lo scartamento di 200 mm e la piastra orientabile fino a 35° lo rendono particolarmente indicato per carpenteria, costruzione di padiglioni e lavorazioni metalliche impegnative.

Scegli SG30T20M o SG60T20M in base all’apertura necessaria e richiedi una quotazione personalizzata per la tua azienda.
