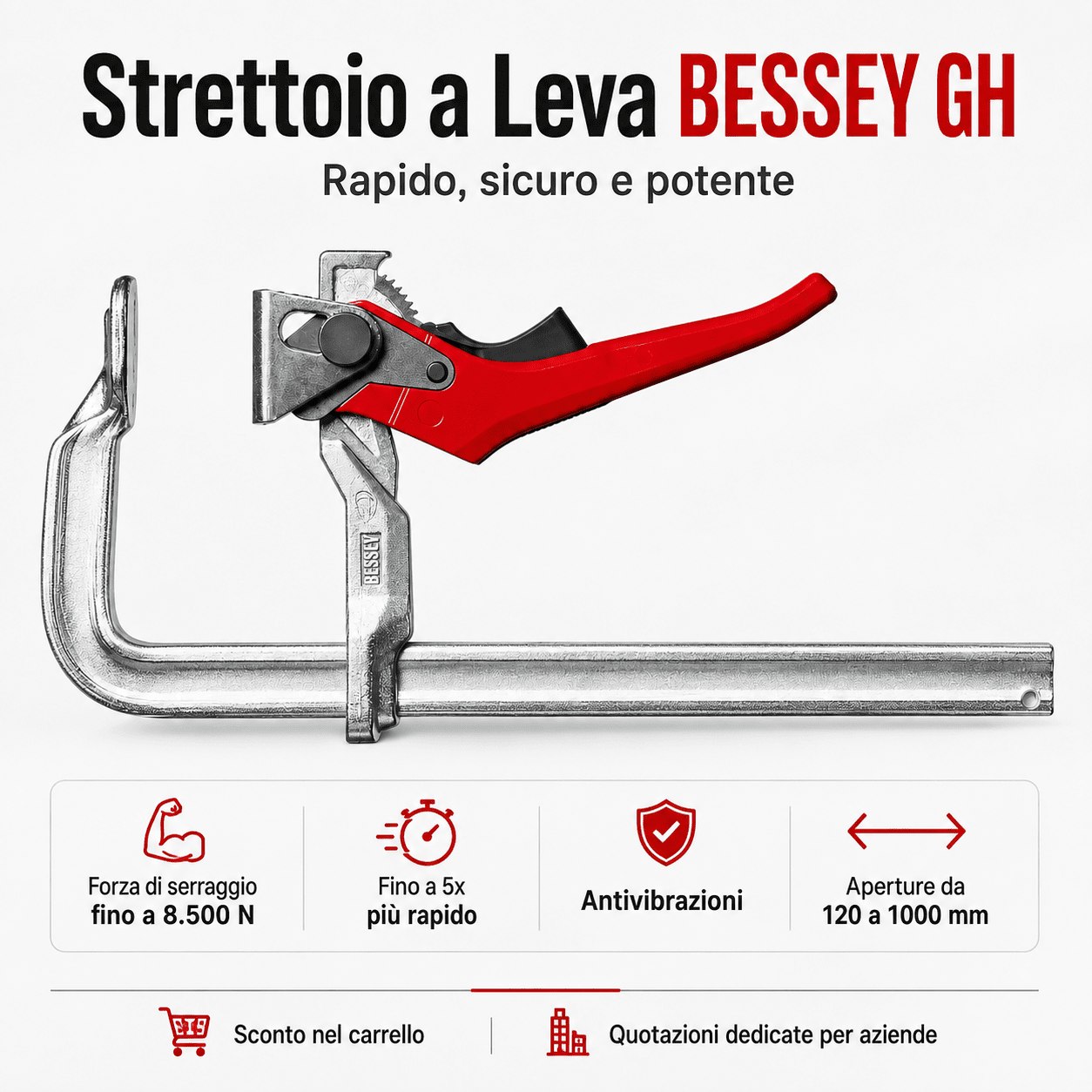

Strettoio a Leva BESSEY GH

Strettoio a Leva BESSEY GH – Rapido, Sicuro e Potente fino a 8.500 N

Strettoio professionale a leva per carpenteria, falegnameria, montaggio e lavorazioni ripetitive

✅ Sconto applicato automaticamente nel carrello.

✅ Offerte personalizzate per aziende: richiedi una quotazione dedicata in base ai modelli e alle quantità necessarie.

Descrizione tecnica

Lo strettoio a leva BESSEY GH è progettato per serraggi professionali rapidi e ripetitivi in carpenteria, falegnameria, montaggio e allestimento.

In particolare, il sistema a leva permette di raggiungere la pressione di serraggio fino a cinque volte più rapidamente rispetto agli strettoi tradizionali.

La forza massima dichiarata raggiunge 8.500 N. Inoltre, il meccanismo di blocco è progettato per mantenere stabile il serraggio anche in presenza di vibrazioni.

Caratteristiche principali

• Forza di serraggio fino a 8.500 N
• Serraggio fino a 5 volte più rapido
• Meccanismo resistente alle vibrazioni
• Aperture da 120 a 1.000 mm
• Scartamenti da 60 a 140 mm
• Profilo della guida ottimizzato
• Eccentrici in acciaio sinterizzato
• Leva di sblocco antiscivolo
• Staffa scorrevole dentata
• Componenti progettati per lavorazioni professionali ripetitive

Di conseguenza, la serie GH combina rapidità di azionamento e capacità di serraggio elevate in un’unica famiglia.

Serraggio rapido a leva

Il principale elemento distintivo della serie GH è il meccanismo a leva.

In particolare, BESSEY indica una velocità di serraggio fino a cinque volte superiore rispetto a un sistema tradizionale.

In questo modo, si riducono i tempi necessari per bloccare e rilasciare i componenti nelle lavorazioni ripetitive.

Sistema resistente alle vibrazioni

Il meccanismo di bloccaggio è progettato per essere insensibile alle vibrazioni.

Di conseguenza, la pressione applicata rimane stabile anche durante lavorazioni nelle quali il componente è soggetto a sollecitazioni.

Questa caratteristica rende il GH particolarmente interessante nelle attività professionali di montaggio e lavorazione.

Profilo della guida ottimizzato

La guida è progettata per favorire un accumulo stabile della forza.

In particolare, questa caratteristica diventa importante quando viene utilizzata una parte rilevante dell’apertura disponibile.

Inoltre, la gamma impiega sezioni della guida differenti in funzione della misura dello strettoio.

Eccentrici in acciaio sinterizzato

Il sistema utilizza eccentrici in acciaio sinterizzato.

Questi componenti offrono elevata durezza superficiale e ridotto attrito.

Di conseguenza, sono progettati per resistere all’usura generata dai frequenti cicli di serraggio e rilascio.

Leva di sblocco antiscivolo

La leva di rilascio presenta una superficie in materiale antiscivolo.

Inoltre, permette di sbloccare rapidamente il meccanismo dopo la lavorazione.

In questo modo, il ciclo serraggio-rilascio risulta particolarmente adatto alle operazioni ripetitive.

Dati tecnici e modelli disponibili

Forza di serraggio massima dichiarata: fino a 8.500 N.

Scelta rapida del modello

• GH12 – GH20-8 → serraggi compatti e lavorazioni che richiedono elevata maneggevolezza
• GH20 – GH40-12 → pannelli, falegnameria e assemblaggi di media dimensione
• GH30 → scartamento massimo della gamma, pari a 140 mm
• GH40 – GH100 → telai e componenti con aperture da 400 a 1.000 mm

Quindi, per scegliere correttamente il modello occorre verificare sia l’apertura sia lo scartamento necessario.

Inoltre, a parità di apertura possono esistere versioni con scartamento e sezione della guida differenti.

Modelli con stessa apertura ma caratteristiche differenti

La gamma comprende alcune misure nominalmente simili ma con caratteristiche diverse.

Per esempio:

• GH20-8 → 200 × 80 mm
• GH20 → 200 × 100 mm
• GH30-12 → 300 × 120 mm
• GH30 → 300 × 140 mm
• GH40-12 → 400 × 120 mm con guida 24,5 × 9,5 mm
• GH40 → 400 × 120 mm con guida 28 × 11 mm

Per questo motivo, non è sufficiente selezionare soltanto l’apertura: occorre controllare anche scartamento e sezione della guida.

Ambiti di utilizzo

Il BESSEY GH è indicato per:

• costruzione in metallo
• carpenteria metallica
• falegnameria
• allestimento di interni
• costruzione a secco
• lavori di serratura
• montaggio di pannelli
• assemblaggio di telai
• lavorazioni professionali ripetitive

In particolare, la rapidità del meccanismo a leva è utile quando durante la lavorazione gli strettoi devono essere aperti e riposizionati frequentemente.

Accessorio compatibile BESSEY KT5

Lo strettoio per bordi BESSEY KT5 può essere utilizzato come accessorio per raggiungere bordi e punti difficilmente accessibili.

Il KT5 è indicato per strettoi con spessore della guida massimo di 13 mm.

Inoltre, le guide dei modelli GH riportati hanno spessori compresi tra 6 e 11 mm. Di conseguenza, rientrano dimensionalmente nel limite indicato per il KT5.

Materiali e costruzione

La serie BESSEY GH utilizza:

• staffa fissa in acciaio
• staffa scorrevole in acciaio temprato
• leva di serraggio in zinco pressofuso
• verniciatura a polvere della leva
• pulsante di sblocco in materiale plastico
• superficie antiscivolo
• elementi di collegamento in acciaio zincato o fosfatato
• eccentrici in acciaio sinterizzato

Inoltre, la staffa mobile dentata è forgiata a caldo e temprata.

Modalità di utilizzo

Prima del serraggio:

• controllare guida e staffe
• verificare il funzionamento della leva
• controllare il sistema di sblocco
• verificare il corretto funzionamento degli eccentrici
• scegliere un modello con apertura e scartamento adeguati
• posizionare correttamente le superfici di pressione

Successivamente, avvicinare la staffa mobile e azionare progressivamente la leva.

Infine, verificare la stabilità del componente prima di iniziare la lavorazione.

Rilascio del serraggio

Per liberare il componente utilizzare la leva di sblocco dedicata.

In particolare, il rivestimento antiscivolo facilita la presa durante l’apertura.

Di conseguenza, non è necessario forzare manualmente la staffa o utilizzare utensili aggiuntivi per il normale rilascio.

Sicurezza

Durante l’utilizzo:

• indossare occhiali protettivi
• utilizzare guanti da lavoro
• utilizzare calzature antinfortunistiche
• mantenere leva e superfici di presa prive di olio
• controllare il prodotto prima di ogni utilizzo
• non utilizzare componenti danneggiati
• utilizzare ricambi originali BESSEY
• serrare esclusivamente a mano
• controllare periodicamente il fermo terminale di sicurezza

Inoltre, ogni componente mobile deve funzionare correttamente prima dell’impiego.

Utilizzi non consentiti

Non utilizzare lo strettoio:

• per sollevare carichi
• per trascinare materiali
• come sostegno
• per fissare carichi durante il trasporto
• come installazione permanente
• con prolunghe o leve aggiuntive

Di conseguenza, il GH deve essere impiegato esclusivamente come utensile manuale di serraggio.

Cura e manutenzione

Per mantenere efficiente il meccanismo:

• pulire regolarmente la guida
• rimuovere grasso e olio dalla guida
• eliminare colla secca
• evitare cere
• evitare distaccanti siliconici
• pulire gli elementi mobili
• lubrificare dove previsto il meccanismo
• controllare periodicamente il nottolino

Inoltre, se i lati della guida diventano eccessivamente lucidi, è indicato irruvidirli con panno smerigliante grana 100.

Quando controllare lo strettoio

Interrompere l’utilizzo e verificare il prodotto quando si riscontrano:

• staffa mobile che tende a scivolare
• guida deformata
• leva difficile da azionare
• sistema di sblocco irregolare
• nottolino poco fluido
• riduzione della capacità di serraggio
• meccanismo non stabile
• componenti visibilmente danneggiati

Infatti, queste anomalie possono indicare usura o danneggiamento del sistema.

FAQ

Qual è la forza massima del BESSEY GH?

La forza di serraggio dichiarata raggiunge fino a 8.500 N.

Quanto è rapido il meccanismo?

Il sistema a leva è indicato fino a cinque volte più rapido rispetto agli strettoi tradizionali.

Resiste alle vibrazioni?

Sì. Inoltre, il meccanismo di blocco è progettato per mantenere stabile il serraggio in presenza di vibrazioni.

Quali aperture sono disponibili?

La gamma riportata copre aperture da 120 a 1.000 mm.

Qual è lo scartamento massimo?

Il modello GH30 raggiunge 140 mm.

Qual è il modello con apertura maggiore?

Il GH100 raggiunge 1.000 mm.

GH20 e GH20-8 sono uguali?

No. Infatti, entrambi hanno apertura 200 mm, ma GH20-8 ha scartamento 80 mm e guida 17,5 × 6,8 mm, mentre GH20 ha scartamento 100 mm e guida 22 × 8,5 mm.

È compatibile con BESSEY KT5?

Le sezioni delle guide riportate hanno spessori inferiori al limite di 13 mm indicato per il KT5.

Conclusione

Lo strettoio a leva BESSEY GH combina velocità di serraggio, forza fino a 8.500 N e meccanismo resistente alle vibrazioni.

Inoltre, le tredici configurazioni disponibili consentono di scegliere aperture da 120 a 1.000 mm e scartamenti differenti.

Infine, la possibilità di raggiungere rapidamente la pressione rende la serie GH particolarmente interessante per carpenteria, falegnameria, montaggio e lavorazioni ripetitive.
