CARATTERISTICHE TECNICHE
Morsetto Monomanuale BESSEY EZ – Serraggio e Distanziamento fino a 2.700 N
✅ Sconto applicato automaticamente nel carrello.
✅ Offerte personalizzate per aziende: richiedi una quotazione dedicata in base ai modelli e alle quantità necessarie.

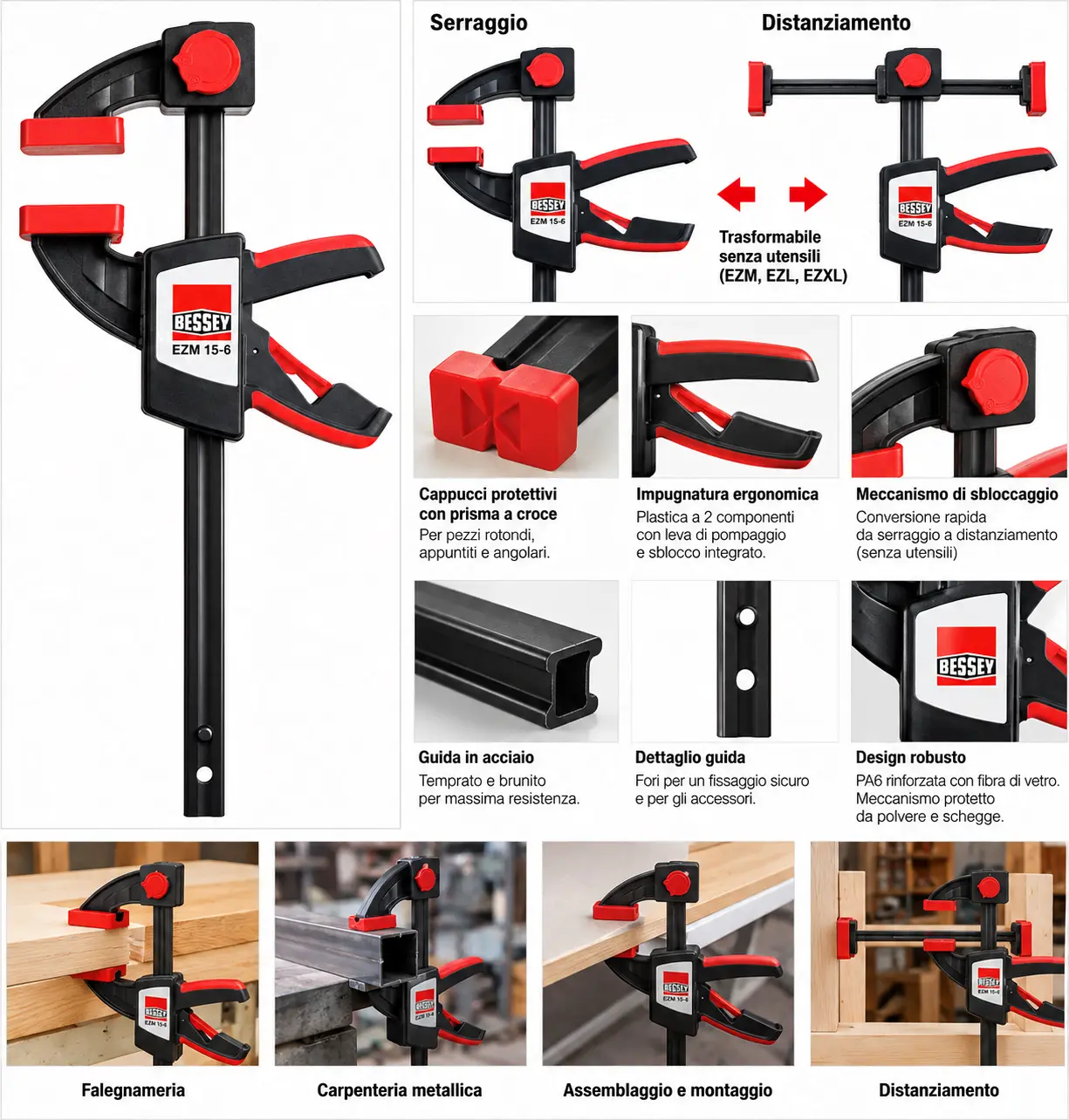

Descrizione tecnica
Il morsetto monomanuale BESSEY EZ è progettato per consentire serraggio e posizionamento mantenendo libera la seconda mano.
La famiglia comprende quattro classi dimensionali: S, M, L e XL. Inoltre, la forza di serraggio cresce in funzione della versione, passando da 200 N della variante compatta fino a 2.700 N della serie EZXL.
Per le versioni EZM, EZL ed EZXL, la parte superiore può essere trasformata da serraggio a distanziamento senza utensili. Di conseguenza, lo stesso morsetto può svolgere due funzioni differenti.
Caratteristiche principali
- Utilizzo con una sola mano
- Quattro classi: S, M, L e XL
- Forza di serraggio da 200 a 2.700 N
- Funzione serraggio
- Funzione distanziamento su EZM, EZL ed EZXL
- Conversione senza utensili
- Impugnatura ergonomica a 2 componenti
- Leva di pompaggio dietro la guida
- Leva di sblocco integrata
- Cappucci protettivi morbidi
- Prisma a croce integrato nei cappucci
- Guida in acciaio temprato e brunito
- Parti superiore e inferiore in PA6 rinforzata
- Meccanismo protetto da polvere e schegge

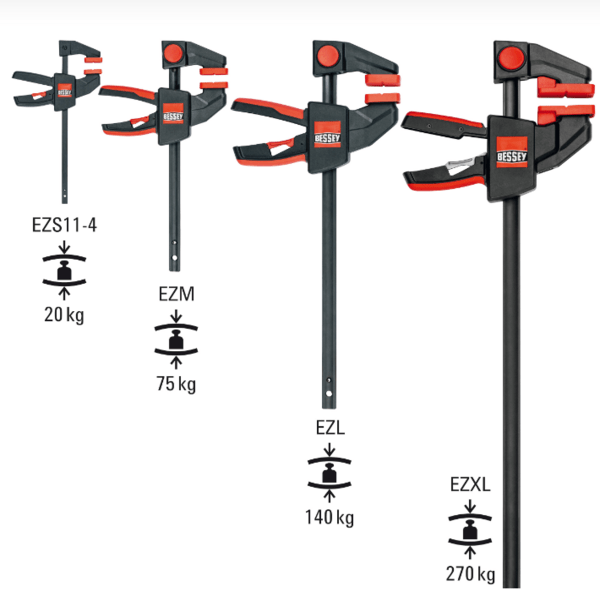

Quattro classi di potenza
BESSEY EZS – 200 N
La versione più compatta della famiglia raggiunge una forza di serraggio di 200 N.
In particolare, è indicata quando peso contenuto e maneggevolezza hanno maggiore importanza rispetto alla forza massima.
BESSEY EZM – 750 N
La serie EZM sviluppa fino a 750 N.
Inoltre, può essere trasformata senza utensili da strettoio a distanziatore.
BESSEY EZL – 1.400 N
La serie EZL raggiunge 1.400 N e offre aperture maggiori.
Di conseguenza, rappresenta la fascia intermedia per lavorazioni che richiedono più capacità e forza.
BESSEY EZXL – 2.700 N
La versione EZXL raggiunge la forza massima della famiglia: 2.700 N.
Pertanto, è destinata alle applicazioni che richiedono il serraggio più elevato tra le versioni EZ documentate.

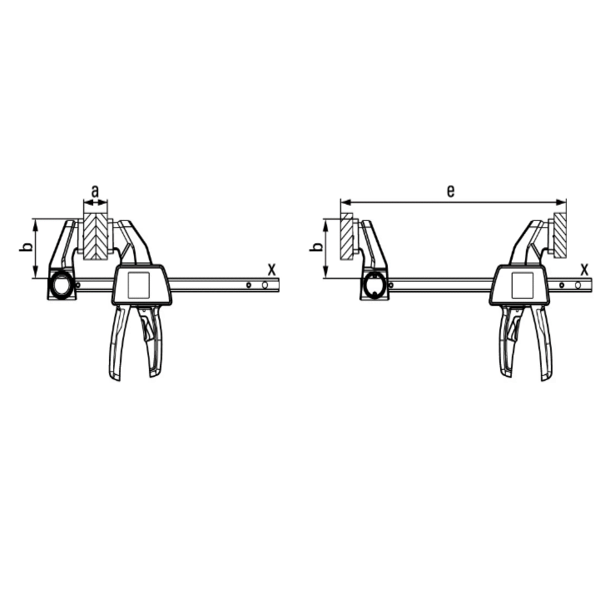

Dati tecnici delle varianti documentate
| Modello | Apertura | Scartamento | Distanza | Guida | Forza | Peso |
|---|---|---|---|---|---|---|
| EZS11-4SET | 110 mm | 40 mm | 80–190 mm | 7 × 2,5 mm | 200 N | 0,12 kg |
| EZM15-6 | 150 mm | 60 mm | 125–270 mm | 14 × 5 mm | 750 N | 0,31 kg |
| EZM30-6 | 300 mm | 60 mm | 125–420 mm | 14 × 5 mm | 750 N | 0,38 kg |
| EZL15-8 | 150 mm | 80 mm | 160–300 mm | 18 × 5 mm | 1.400 N | 0,615 kg |
| EZL30-8 | 300 mm | 80 mm | 160–450 mm | 18 × 5 mm | 1.400 N | 0,703 kg |
| EZL45-8 | 450 mm | 80 mm | 160–500 mm | 18 × 5 mm | 1.400 N | 0,802 kg |
| EZL60-8 | 600 mm | 80 mm | 160–750 mm | 18 × 5 mm | 1.400 N | 0,898 kg |
| EZXL30-9 | 300 mm | 90 mm | 195–490 mm | 22 × 8 mm | 2.700 N | 1,24 kg |
Nota tecnica: la documentazione generale BESSEY indica quattro dimensioni e dieci varianti, con aperture complessive fino a 900 mm. Tuttavia, nella tabella fornita sono presenti solo le otto varianti sopra riportate. Pertanto, non aggiungiamo codici o dati delle altre due versioni senza documentazione specifica.
Scelta rapida della serie
- EZS → compattezza e forza fino a 200 N
- EZM → utilizzo generale e forza fino a 750 N
- EZL → maggiore capacità, fino a 1.400 N
- EZXL → forza fino a 2.700 N
Quindi, la scelta non dipende soltanto dall’apertura.
È necessario considerare anche:
- forza richiesta
- scartamento
- dimensione della guida
- campo di distanziamento
- peso del morsetto
Serraggio e distanziamento
Le serie EZM, EZL ed EZXL possono essere trasformate da morsetto a distanziatore.
In particolare, il meccanismo di sbloccaggio permette di modificare la posizione della parte superiore senza utilizzare utensili.
In questo modo, il morsetto può essere utilizzato sia per avvicinare sia per distanziare due elementi.
Utilizzo con una sola mano
L’impugnatura ergonomica è realizzata in plastica a due componenti.
La leva di pompaggio è posizionata dietro la guida. Di conseguenza, l’operatore può azionare il serraggio mantenendo libera l’altra mano per posizionare il pezzo.
Inoltre, la leva di sblocco è integrata direttamente nell’impugnatura per velocizzare regolazione e rilascio.
Cappucci protettivi con prisma a croce
I cappucci di protezione sono progettati per ridurre il rischio di danneggiare le superfici durante il serraggio.
Inoltre, integrano un prisma a croce.
Questa geometria facilita il bloccaggio di:
- pezzi rotondi
- elementi appuntiti
- componenti angolari
- superfici piane
Di conseguenza, la stessa famiglia può essere utilizzata su geometrie molto differenti.
Struttura e materiali
BESSEY utilizza:
- parti superiore e inferiore in PA6 rinforzata
- guida in acciaio temprato e brunito
- leva in PA6 rinforzata
- cappucci protettivi in materiale plastico
Inoltre, il meccanismo dell’impugnatura è protetto da un alloggiamento in plastica contro polvere e schegge.
Accessorio BESSEY EZ-TD
Il kit EZ-TD è destinato all’installazione di pannelli per pavimentazioni e decking.
Tra i morsetti compatibili indicati rientrano:
- EZL30-8
- EZL45-8
- EZL60-8
Il sistema permette il livellamento di tavole larghe fino a 20 cm e prevede distanze di 6, 7, 8 e 10 mm tra i pannelli.
Inoltre, il montaggio dell’accessorio avviene senza utensili.
Accessorio BESSEY KT5
Lo strettoio per bordi BESSEY KT5 può essere utilizzato con morsetti aventi uno spessore della guida massimo di 13 mm.
Le guide delle varianti EZ documentate hanno spessori compresi tra 2,5 e 8 mm.
Di conseguenza, rientrano dimensionalmente nel limite indicato per il KT5.
Ambiti di utilizzo
BESSEY indica la serie EZ per:
- falegnameria
- carpenteria e costruzione in legno
- costruzione a secco
- montaggio
- assemblaggio
- DIY
- serraggio con una sola mano
- distanziamento con una sola mano
Inoltre, la varietà di forza e dimensioni permette di scegliere il morsetto in funzione della lavorazione.
Modalità di utilizzo
Prima del serraggio:
- scegliere la variante adeguata
- verificare apertura e scartamento
- controllare lo stato della guida
- verificare il funzionamento dell’impugnatura
- controllare i cappucci protettivi
- posizionare correttamente il pezzo
Successivamente, avvicinare la staffa scorrevole.
Quindi, utilizzare la leva di pompaggio fino a ottenere il serraggio necessario.
Infine, utilizzare la leva integrata per rilasciare il morsetto in modo controllato.
Utilizzo come distanziatore
Per le versioni EZM, EZL ed EZXL:
- rilasciare il meccanismo della parte superiore
- modificare la configurazione
- verificare il corretto posizionamento
- utilizzare il campo di distanza previsto dal modello
Inoltre, la trasformazione viene effettuata senza utensili.
Sicurezza
Durante l’utilizzo:
- indossare occhiali protettivi
- utilizzare guanti da lavoro
- indossare calzature antinfortunistiche
- mantenere l’impugnatura libera da olio e grasso
- controllare il morsetto prima dell’impiego
- verificare le parti mobili
- non utilizzare prodotti danneggiati
- utilizzare ricambi originali BESSEY
- serrare esclusivamente a mano
Inoltre, il morsetto deve essere utilizzato soltanto per le applicazioni previste.
Utilizzi non consentiti
Non utilizzare il morsetto:
- per sollevare carichi
- per trascinare materiali
- come appoggio
- per fissare carichi durante il trasporto
- come installazione permanente
- con leve o prolunghe aggiuntive
Di conseguenza, la serie EZ deve essere impiegata esclusivamente per serraggio e distanziamento manuale.
Cura e manutenzione
Per mantenere efficiente il sistema:
- pulire regolarmente la guida
- mantenere la rotaia libera da grasso
- eliminare residui di olio
- rimuovere colla essiccata
- evitare cere
- evitare distaccanti siliconici
- controllare la staffa scorrevole
- verificare il meccanismo dell’impugnatura
Infatti, una guida contaminata può compromettere la corretta tenuta della staffa.
Quando controllare il morsetto
Interrompere l’utilizzo quando si riscontrano:
- staffa che tende a scivolare
- guida deformata
- leva di pompaggio irregolare
- sblocco difficoltoso
- cappucci danneggiati
- componenti mobili non regolari
- riduzione della stabilità
Pertanto, eventuali anomalie devono essere verificate prima di proseguire il lavoro.
FAQ
Qual è la forza massima della serie BESSEY EZ?
La versione EZXL raggiunge fino a 2.700 N.
Quali sono le quattro dimensioni?
La famiglia comprende EZS, EZM, EZL ed EZXL.
Il morsetto può essere utilizzato come distanziatore?
Sì, nelle versioni EZM, EZL ed EZXL.
La trasformazione richiede utensili?
No. Infatti, il meccanismo della parte superiore permette la conversione senza utensili.
A cosa serve il prisma a croce?
Facilita il serraggio di pezzi rotondi, appuntiti e angolari.
Qual è l’apertura maggiore riportata nella tabella?
Tra le varianti tecniche fornite, EZL60-8 raggiunge 600 mm.
La famiglia BESSEY dichiara anche aperture maggiori?
Sì. La descrizione generale indica una gamma complessiva fino a 900 mm. Tuttavia, i codici delle ulteriori varianti non compaiono nella tabella fornita.
Conclusione
Il morsetto monomanuale BESSEY EZ offre una gamma di soluzioni per serraggio rapido e utilizzo con una sola mano.
In particolare, le quattro classi coprono forze da 200 a 2.700 N.
Inoltre, EZM, EZL ed EZXL possono essere trasformati rapidamente in distanziatori.
Infine, impugnatura ergonomica, cappucci con prisma a croce e differenti dimensioni permettono di scegliere il morsetto in funzione del tipo di componente e della forza necessaria.
