Tenditori zincati O–O, O–F e F–F: misure, regolazioni e WLL

Tenditori zincati O–O, O–F e F–F: misure, regolazioni e WLL

✅ Sconto automatico nel carrello.
✅ Offerte personalizzate per aziende in base a portata e quantità.

Descrizione tecnica

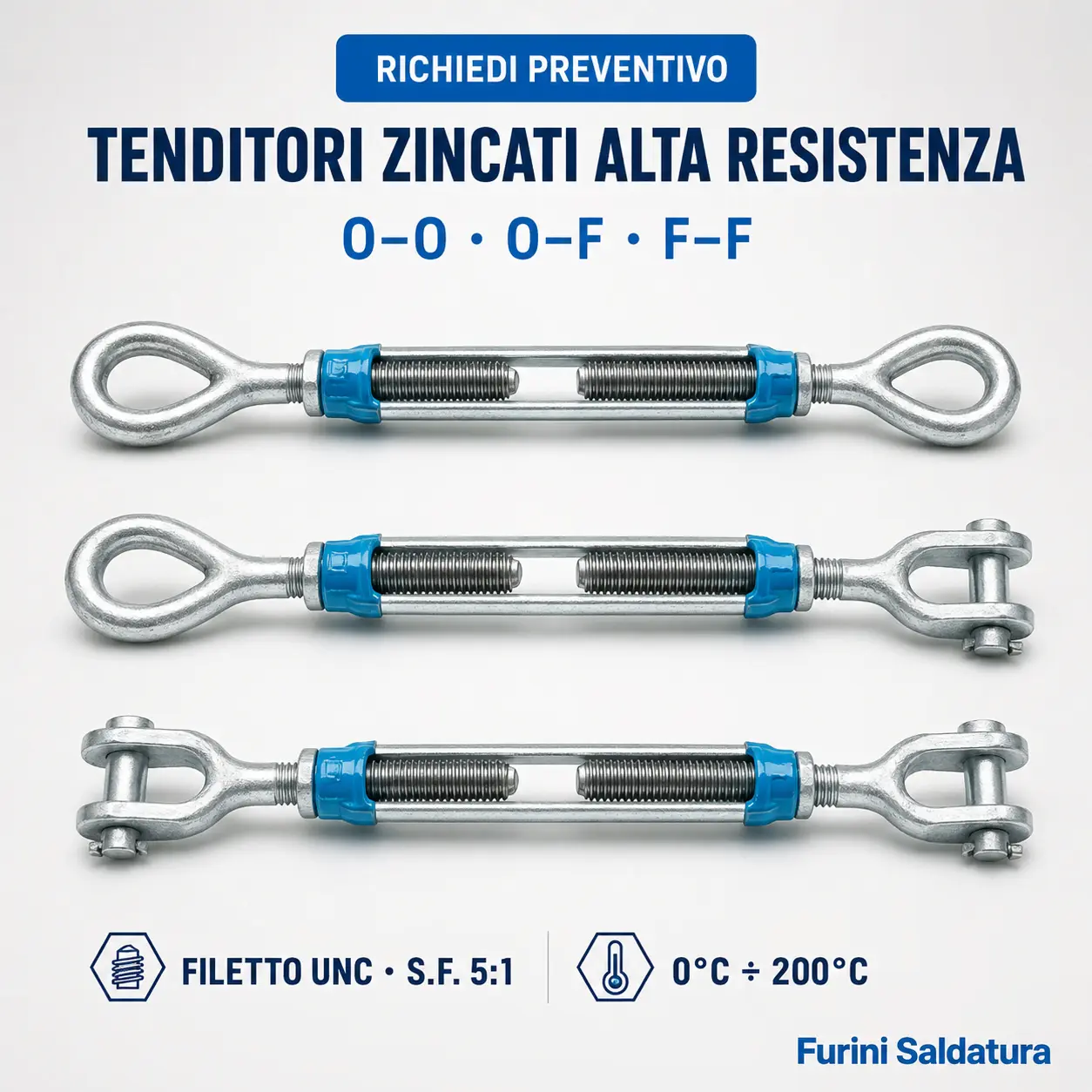

I tenditori ad alta resistenza sono realizzati in acciaio zincato e utilizzano filettatura UNC. La gamma comprende WLL dichiarate da 540 a 34.020 kg.

In particolare, sono disponibili tre configurazioni:

• Tenditore occhio occhio (O–O)
• Tenditore occhio forcella (O–F)
• Tenditore forcella forcella (F–F)

Inoltre, il catalogo riporta lunghezza minima a tenditore chiuso, apertura massima, quote dimensionali da A a G e peso di ogni configurazione. In questo modo è possibile selezionare il modello considerando sia la portata sia l’ingombro necessario.

Caratteristiche principali

• Acciaio zincato ad alta resistenza
• Filettatura UNC
• Configurazioni O–O, O–F e F–F
• WLL dichiarate da 540 a 34.020 kg
• Coefficiente di sicurezza dichiarato 5:1
• Temperatura di utilizzo da 0 a 200 °C
• Filetti da 3/8×6 a 2-3/4
• Regolazione da 258–410 mm fino a 1.348–1.882 mm
• Quote dimensionali da A a G
• Pesi distinti secondo i terminali

Scelta della configurazione

La selezione deve considerare:

1. WLL richiesta;
2. filetto UNC;
3. lunghezza minima a tenditore chiuso;
4. apertura massima;
5. terminali O–O, O–F oppure F–F;
6. dimensioni da A a G;
7. peso della configurazione;
8. quantità richiesta.

Le tre versioni possono avere pesi differenti anche con lo stesso filetto. Per questo motivo, dopo aver individuato la misura, è necessario verificare il peso corrispondente ai terminali scelti.

Inoltre, la regolazione disponibile deve risultare compatibile con la lunghezza richiesta dall’applicazione.

Dati tecnici

Le regolazioni e le quote dimensionali sono espresse in mm, mentre WLL e pesi sono indicati rispettivamente in kg.

Per migliorare la consultazione, i dati sono separati in due tabelle: la prima riporta portate, regolazioni e pesi; la seconda contiene le quote dimensionali da A a G.

Portate, regolazioni e pesi

Quote dimensionali A–G

Note sui dati di catalogo

Nella documentazione disponibile, il peso O–F di 13,10 kg è riportato sia per il filetto 1-1/2×12 sia per 1-1/2×18.

Inoltre, la quota A è indicata come 59,5 mm per 1-3/4×18 e 59 mm per 1-3/4×24. Infine, l’ultima misura è identificata solamente come 2-3/4.

I valori sono riportati come presenti nella documentazione tecnica. Prima della conferma dell’ordine, Furini Saldatura verifica la configurazione richiesta.

Utilizzo e sicurezza

Selezionare il tenditore in funzione di WLL, filetto, regolazione e terminali richiesti. Inoltre, prima dell’impiego è necessario verificare la compatibilità delle quote con il collegamento da realizzare.

Non superare la WLL prevista per la misura selezionata. Allo stesso modo, il coefficiente di sicurezza 5:1 non rappresenta la portata operativa e non consente di superare la WLL.

La temperatura di utilizzo dichiarata è compresa tra 0 e 200 °C. Tuttavia, l’idoneità alle condizioni effettive di lavoro deve essere valutata considerando ambiente, montaggio e configurazione complessiva.

Documentazione tecnica

Il catalogo disponibile dichiara:

• acciaio zincato ad alta resistenza;
• filettatura UNC;
• coefficiente di sicurezza 5:1;
• temperatura di utilizzo 0–200 °C.

Non sono invece riportati riferimenti normativi o dichiarazioni di conformità specifiche. Pertanto, per certificazioni e documentazione tecnica completa è necessario contattare Furini Saldatura prima dell’ordine.

Applicazioni

I tenditori sono indicati per la regolazione e il tensionamento di collegamenti configurati con terminali ad occhio o forcella.

In particolare, la versione deve essere scelta considerando portata, corsa di regolazione, geometria del collegamento e condizioni effettive di utilizzo.

FAQ

Quali terminali sono disponibili?

Sono disponibili le configurazioni occhio–occhio, occhio–forcella e forcella–forcella.

Qual è l’intervallo di portata?

Le WLL dichiarate sono comprese tra 540 e 34.020 kg.

Quale filettatura viene utilizzata?

Il catalogo indica filettatura UNC.

Qual è la temperatura di utilizzo?

La temperatura dichiarata è compresa tra 0 e 200 °C.

Come si sceglie la misura?

La scelta richiede il confronto tra WLL, filetto, lunghezza chiusa, apertura massima, quote dimensionali e terminali.

Cosa significa il coefficiente 5:1?

È il coefficiente di sicurezza dichiarato. Tuttavia, non rappresenta la portata operativa e non permette di superare la WLL.

Sono indicate normative specifiche?

No. Il catalogo disponibile non riporta norme specifiche; la documentazione completa deve quindi essere richiesta prima dell’ordine.

Configurazione e preventivo

Per richiedere un’offerta comunica a Furini Saldatura:

• configurazione O–O, O–F oppure F–F;
• filetto UNC;
• WLL richiesta;
• lunghezza minima;
• apertura massima;
• quantità.

Infine, contatta Furini Saldatura per verificare la configurazione e ricevere un preventivo personalizzato.
