CARATTERISTICHE TECNICHE
Tiranti in fune a 2 e 4 bracci AN2G e AN4G
✅ Sconto automatico nel carrello.
✅ Offerte personalizzate per aziende in base a portata e quantità.
Descrizione tecnica

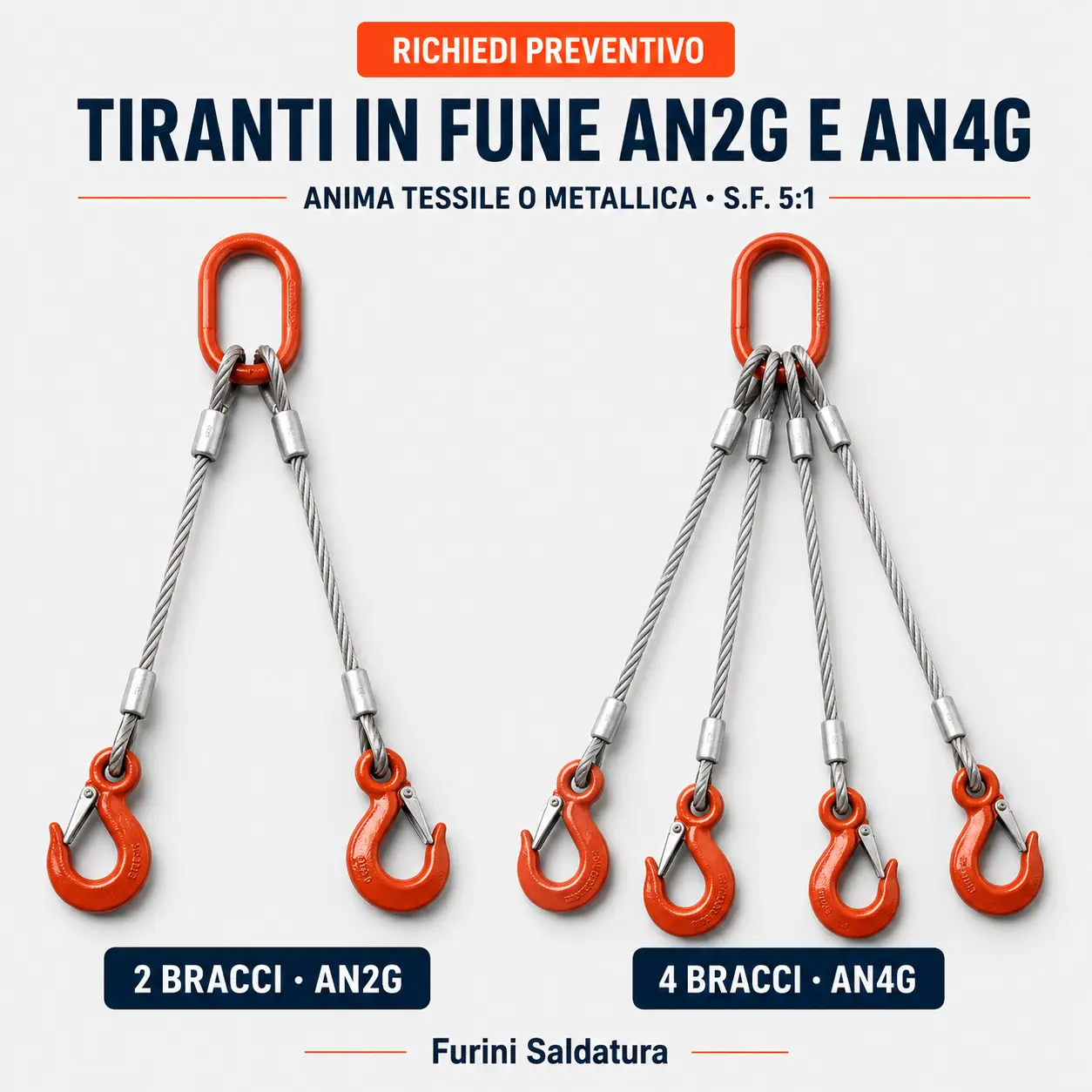

I tiranti in fune AN2G e AN4G sono configurazioni di sollevamento rispettivamente a due e quattro bracci, complete di campanella e ganci dimensionati in funzione del diametro e della portata.
In particolare, AN2G comprende funi da 8 a 40 mm, mentre AN4G è disponibile con diametri da 8 a 36 mm.
Il catalogo riporta funi con costruzione indicata come 216+, anima tessile o metallica e portate WLL riferite agli intervalli angolari 0°–45° e 45°–60°. Inoltre, per entrambe le configurazioni è dichiarato un coefficiente di sicurezza 5:1.
Caratteristiche principali
- Configurazione AN2G a due bracci
- Configurazione AN4G a quattro bracci
- Fune con indicazione catalogo 216+
- Anima tessile oppure metallica
- Diametri AN2G da 8 a 40 mm
- Diametri AN4G da 8 a 36 mm
- WLL distinte per angoli 0°–45° e 45°–60°
- Coefficiente di sicurezza dichiarato 5:1
- Campanella e ganci dimensionati secondo configurazione
Scelta della configurazione
La selezione deve considerare:
- numero di bracci: AN2G oppure AN4G;
- diametro della fune;
- anima tessile oppure metallica;
- intervallo angolare;
- portata WLL richiesta;
- lunghezza del tirante;
- dimensioni di campanella e ganci.
A parità di diametro, l’intervallo 45°–60° presenta una WLL inferiore rispetto a 0°–45°. Per questo motivo, la portata deve essere scelta in funzione dell’angolo effettivo di lavoro.
La lunghezza L è rappresentata nel disegno ma non è quantificata. Di conseguenza, deve essere definita in fase di configurazione e preventivo.
Dati tecnici
AT: anima tessile – AM: anima metallica.
Le portate WLL sono espresse in kg; le dimensioni sono espresse in mm.
Dati tecnici AN2G – Due bracci
| Ø fune | AT 0°–45° | AT 45°–60° | AM 0°–45° | AM 45°–60° | Campanella A×B×D | Gancio C×Ø – t |
|---|---|---|---|---|---|---|
| 8 mm | 980 | 700 | 1.440 | 1.030 | 70×120×13 | 110×20 – 0,8 t |
| 10 mm | 1.540 | 1.100 | 1.920 | 1.370 | 70×120×13 | 144×24 – 1,6 t |
| 12 mm | 2.200 | 1.580 | 2.580 | 1.840 | 70×120×13 | 144×24 – 1,6 t |
| 14 mm | 3.020 | 2.160 | 3.770 | 2.690 | 70×120×13 | 164×26 – 2,0 t |
| 16 mm | 3.930 | 2.810 | 4.920 | 3.510 | 80×140×16 | 200×30 – 3,2 t |
| 18 mm | 4.990 | 3.560 | 6.240 | 4.460 | 95×160×20 | 259×38 – 5,0 t |
| 20 mm | 6.150 | 4.390 | 7.690 | 5.490 | 95×160×20 | 259×38 – 5,0 t |
| 22 mm | 7.310 | 5.220 | 9.280 | 6.630 | 95×160×20 | 316×50 – 7,5 t |
| 24 mm | 8.700 | 6.210 | 11.040 | 7.890 | 110×190×26 | 316×50 – 7,5 t |
| 26 mm | 10.210 | 7.290 | 12.130 | 8.660 | 110×190×26 | 356×60 – 10,0 t |
| 28 mm | 11.850 | 8.460 | 14.000 | 10.040 | 130×230×32 | 356×60 – 10,0 t |
| 30 mm | 13.610 | 9.720 | 16.140 | 11.530 | 130×230×32 | 356×60 – 10,0 t |
| 32 mm | 15.480 | 11.060 | 18.370 | 13.120 | 150×275×38 | 434×80 – 15,0 t |
| 34 mm | 18.500 | 13.000 | 22.000 | 15.500 | 150×275×38 | 434×80 – 15,0 t |
| 36 mm | 19.610 | 14.010 | 23.230 | 16.590 | 150×275×38 | 434×80 – 22,0 t |
| 40 mm | 24.200 | 17.270 | 28.780 | 20.560 | 180×340×45 | 434×80 – 22,0 t |
Dati tecnici AN4G – Quattro bracci
| Ø fune | AT 0°–45° | AT 45°–60° | AM 0°–45° | AM 45°–60° | Campanella A×B×D | Gancio C×Ø – t |
| 8 mm | 1.490 | 1.040 | 1.700 | 1.200 | 95×160×20 | 110×20 – 0,8 t |
| 10 mm | 2.333 | 1.630 | 2.700 | 1.900 | 95×160×20 | 144×24 – 1,6 t |
| 12 mm | 3.360 | 2.350 | 3.900 | 2.750 | 95×160×20 | 144×24 – 1,6 t |
| 14 mm | 4.580 | 3.210 | 5.300 | 3.750 | 95×160×22 | 144×24 – 1,6 t |
| 16 mm | 5.960 | 4.170 | 6.500 | 4.600 | 110×190×26 | 200×30 – 3,2 t |
| 18 mm | 7.560 | 5.290 | 8.800 | 6.200 | 110×190×26 | 259×38 – 5,0 t |
| 20 mm | 9.320 | 6.520 | 10.000 | 7.000 | 110×190×26 | 259×38 – 5,0 t |
| 22 mm | 11.080 | 7.750 | 12.900 | 9.100 | 130×230×32 | 316×50 – 7,5 t |
| 24 mm | 13.180 | 9.230 | 15.400 | 10.900 | 150×275×38 | 316×50 – 7,5 t |
| 26 mm | 15.470 | 10.830 | 18.100 | 12.760 | 150×275×38 | 316×50 – 7,5 t |
| 28 mm | 17.950 | 12.560 | 20.300 | 14.300 | 150×275×38 | 434×80 – 15,0 t |
| 30 mm | 20.630 | 14.440 | 24.100 | 17.000 | 200×300×50 | 434×80 – 15,0 t |
| 32 mm | 23.450 | 16.420 | 27.000 | 19.000 | 200×300×50 | 434×80 – 15,0 t |
| 34 mm | 27.500 | 19.400 | 30.000 | 21.000 | 200×300×55 | 434×80 – 22,0 t |
| 36 mm | 29.720 | 20.800 | 31.800 | 22.400 | 200×300×55 | 434×80 – 22,0 t |
Nota tecnica: per AN4G Ø10 mm con anima tessile e angolo 0°–45°, il catalogo riporta una WLL di 2.333 kg.
Utilizzo e sicurezza
Utilizzare esclusivamente la WLL corrispondente a configurazione, diametro, tipo di anima e intervallo angolare effettivamente impiegati.
In particolare, non applicare la portata prevista per 0°–45° a un tirante che lavora nell’intervallo 45°–60°. Inoltre, prima dell’utilizzo è necessario verificare condizioni della fune, terminali, campanella e ganci.
Il coefficiente di sicurezza 5:1 non rappresenta la portata operativa e non autorizza il superamento della WLL indicata.
Documentazione tecnica
Il catalogo disponibile riporta un coefficiente di sicurezza dichiarato 5:1. Tuttavia, non sono presenti riferimenti normativi o dichiarazioni di conformità specifiche.
Per certificazioni, riferimenti normativi e documentazione tecnica completa, contattare Furini Saldatura prima dell’ordine.
Applicazioni
I tiranti AN2G e AN4G sono indicati per configurazioni di sollevamento a due o quattro punti, da dimensionare considerando:
- peso e geometria del carico;
- posizione del baricentro;
- angolo operativo;
- numero di punti di presa;
- lunghezza richiesta;
- condizioni effettive di utilizzo.
FAQ
Qual è la differenza tra AN2G e AN4G?
AN2G utilizza due bracci, mentre AN4G ne utilizza quattro. Portate, diametri disponibili e componenti sono riportati nelle rispettive tabelle.
Quali tipi di anima sono disponibili?
Il catalogo riporta funi con anima tessile e anima metallica. Le rispettive WLL sono indicate separatamente.
L’angolo modifica la portata?
Sì. Le WLL riferite all’intervallo 45°–60° sono inferiori rispetto a quelle previste per 0°–45°.
Quali diametri sono disponibili?
AN2G è tabellato da 8 a 40 mm, mentre AN4G comprende diametri da 8 a 36 mm.
Cosa significa il coefficiente 5:1?
È il coefficiente di sicurezza dichiarato dal catalogo. Non rappresenta la portata operativa e non permette di superare la WLL.
La lunghezza del tirante è definita?
No. La quota L è rappresentata nel disegno, ma non sono riportati valori numerici. Deve quindi essere concordata in fase di preventivo.
Configurazione e preventivo
Per ricevere una quotazione comunica a Furini Saldatura:
- configurazione AN2G oppure AN4G;
- diametro della fune;
- anima tessile oppure metallica;
- intervallo angolare;
- WLL richiesta;
- lunghezza necessaria;
- quantità.
Infine, contatta Furini Saldatura per verificare la configurazione e ricevere un preventivo personalizzato.
