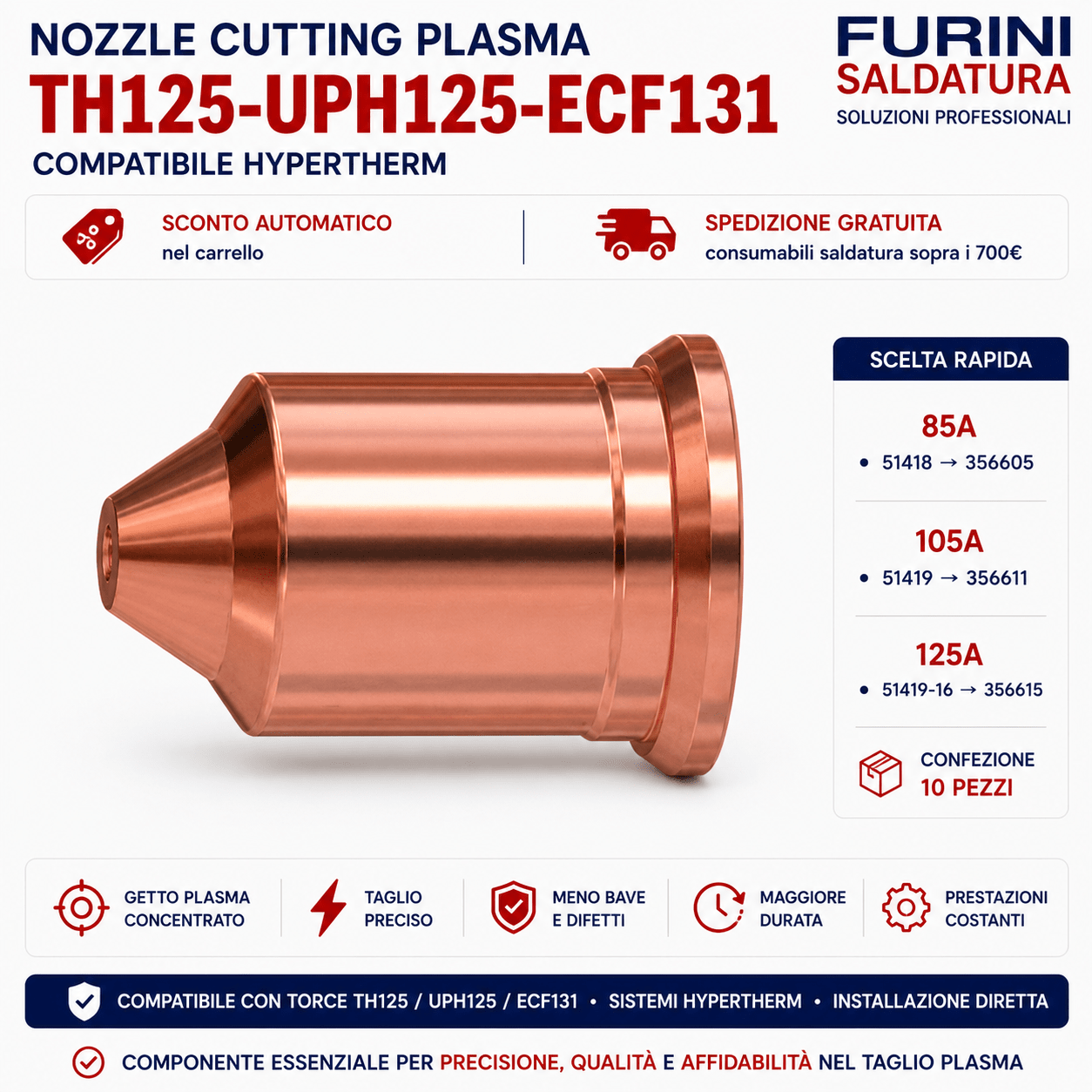

Nozzle Cutting Plasma TH125-UPH125

Nozzle Cutting Plasma TH125 – UPH125 – ECF131

✅ Lo sconto viene applicato automaticamente nel carrello durante la fase d’acquisto.

✅ Spedizione Gratuita Consumabili Saldatura sopra i 700€

Descrizione Tecnica

Il Nozzle Cutting TH125 – UPH125 – ECF131 è l’ugello plasma utilizzato per concentrare il getto durante il taglio.

In particolare, è disponibile nelle versioni da 85, 105 e 125 A. Di conseguenza, è necessario scegliere il codice corretto in funzione dell’amperaggio utilizzato.

Il componente è previsto per torce TH125, UPH125 ed ECF131 e per configurazioni compatibili Hypertherm con innesco senza HF.

Dati Tecnici

• 85 A → 51418 / 356605
• 105 A → 51419 / 356611
• 125 A → 51419-16 / 356615
• Confezione: 10 pezzi
• Famiglia torcia: TH125 / UPH125 / ECF131
• Tipologia: ugello plasma / Nozzle Cutting

Quindi, prima dell’ordine è importante verificare sia la torcia sia la corrente di lavoro.

Compatibilità

Il Nozzle Cutting è previsto per:

• torce TH125
• torce UPH125
• torce ECF131
• configurazioni da 85 A
• configurazioni da 105 A
• configurazioni da 125 A
• sistemi compatibili Hypertherm indicati per queste torce

Inoltre, l’ugello deve essere abbinato agli altri consumabili previsti per la specifica configurazione.

Scelta Rapida

Per individuare rapidamente il nozzle corretto:

• 85 A → codice 51418 / 356605
• 105 A → codice 51419 / 356611
• 125 A → codice 51419-16 / 356615

Di conseguenza, la scelta dell’ugello deve seguire l’amperaggio effettivamente utilizzato.

Inoltre, prima dell’acquisto è consigliabile confrontare il codice con il componente già installato sulla torcia.

Funzione del Nozzle Cutting

Il nozzle convoglia e concentra il getto plasma durante il processo di taglio.

In questo modo, lavora insieme agli altri componenti del gruppo torcia:

• elettrodo
• swirl ring
• retaining cap
• shield

Inoltre, il corretto abbinamento tra questi consumabili contribuisce alla regolarità del processo di taglio.

Controlli Prima del Montaggio

Prima dell’installazione verificare:

• modello della torcia
• amperaggio utilizzato
• codice dell’ugello
• stato del foro di uscita
• assenza di deformazioni
• corretto abbinamento con elettrodo
• corretto abbinamento con swirl ring

Per questo motivo, non è consigliabile scegliere il componente esclusivamente in base alla somiglianza visiva.

Quando Sostituire il Nozzle

Il nozzle è un componente soggetto a usura.

In particolare, è opportuno sostituirlo quando si riscontrano:

• foro deformato
• foro eccessivamente allargato
• usura evidente
• taglio irregolare
• aumento delle bave
• perdita di precisione
• getto plasma non regolare

Infatti, l’usura del foro può modificare la forma del getto plasma e influire sulla qualità del taglio.

Utilizzo Corretto

Prima di intervenire sulla torcia:

• spegnere il generatore
• scollegare l’alimentazione
• attendere il raffreddamento della torcia
• smontare i consumabili senza forzarli
• controllare la sede del nozzle
• verificare il codice del nuovo componente
• controllare contemporaneamente elettrodo e swirl ring

Infine, rimontare tutti i consumabili nella sequenza prevista dalla torcia.

🔄 Kit Consigliato

Per ottenere prestazioni ottimali utilizzare insieme a:

✔ Elettrodo
✔ Nozzle
✔ Swirl Ring
✔ Retaining Cap
✔ Shield

👉 sistema completo = massima efficienza
