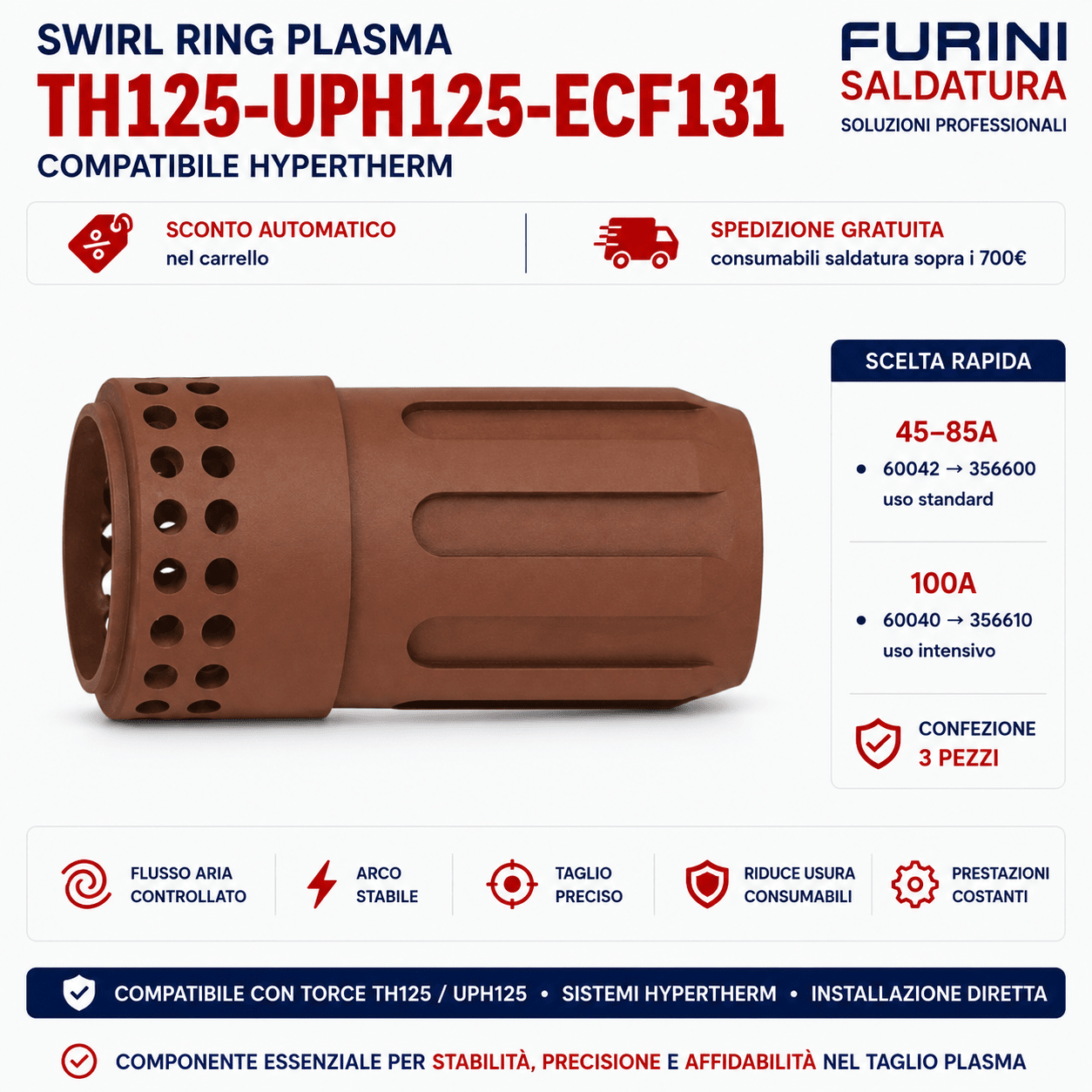

Swirl Ring Plasma TH125 UPH125

Swirl Ring Plasma TH125 – UPH125 – ECF131

✅ Lo sconto viene applicato automaticamente nel carrello durante la fase d’acquisto.

✅ Spedizione Gratuita Consumabili Saldatura sopra i 700€

Descrizione Tecnica

Lo Swirl Ring TH125 – UPH125 – ECF131 è il diffusore che gestisce il flusso dell’aria all’interno della torcia plasma.

In particolare, contribuisce a distribuire correttamente il gas attorno all’elettrodo e all’ugello. Di conseguenza, favorisce la stabilità dell’arco e il regolare funzionamento del gruppo consumabili.

È previsto per torce TH125, UPH125 ed ECF131 e per le relative configurazioni compatibili Hypertherm con innesco senza HF.

Dati Tecnici

• 60042 / 356600 → 45–85 A
• 60040 / 356610 → 100 A
• Famiglia torcia → TH125 / UPH125 / ECF131
• Tipologia → Swirl Ring / diffusore plasma
• Sistema → configurazioni con innesco senza HF

Quindi, prima dell’acquisto è necessario verificare il codice corrispondente alla corrente utilizzata.

Compatibilità

Lo Swirl Ring è previsto per:

• torce TH125
• torce UPH125
• torce ECF131
• configurazioni 45–85 A
• configurazioni 100 A
• sistemi compatibili Hypertherm indicati per queste torce

Inoltre, il diffusore deve essere abbinato agli altri consumabili corretti per la specifica configurazione.

Scelta Rapida

Per individuare la versione corretta:

• 45–85 A → codice 60042 / 356600
• 100 A → codice 60040 / 356610

Di conseguenza, la scelta deve essere effettuata in funzione dell’amperaggio della torcia.

Funzione dello Swirl Ring

Lo Swirl Ring controlla il passaggio e la distribuzione del gas all’interno della torcia.

In questo modo, lavora insieme agli altri componenti del gruppo consumabili:

• elettrodo
• nozzle
• retaining cap
• shield

Inoltre, il corretto abbinamento dei componenti contribuisce a mantenere regolare il processo di taglio.

Controlli Prima del Montaggio

Prima dell’installazione è consigliabile verificare:

• modello della torcia
• codice dello Swirl Ring
• amperaggio utilizzato
• integrità del componente
• assenza di deformazioni
• corretto abbinamento con elettrodo e nozzle

Per questo motivo, non è consigliabile scegliere il diffusore basandosi esclusivamente sulla somiglianza visiva.

Quando Sostituire lo Swirl Ring

Lo stato del componente deve essere controllato periodicamente.

In particolare, è consigliabile sostituirlo quando si riscontrano:

• usura interna
• deformazioni
• danneggiamenti
• flusso del gas irregolare
• peggioramento della stabilità dell’arco
• variazioni anomale nella qualità del taglio

Infatti, uno Swirl Ring deteriorato può influire sulla corretta distribuzione del gas all’interno della torcia.

Utilizzo Corretto

Prima di intervenire sui consumabili:

• spegnere il generatore
• scollegare l’alimentazione
• attendere il raffreddamento della torcia
• smontare i componenti senza forzarli
• controllare le sedi
• verificare il codice del nuovo diffusore
• controllare contemporaneamente elettrodo e nozzle

Infine, tutti i componenti devono essere rimontati nella corretta sequenza prevista dalla torcia.
