Catene G8 e G10 per brache di sollevamento industriali

✅ Sconto automatico nel carrello.
✅ Offerte personalizzate per aziende in base a portata, lunghezza e quantità.

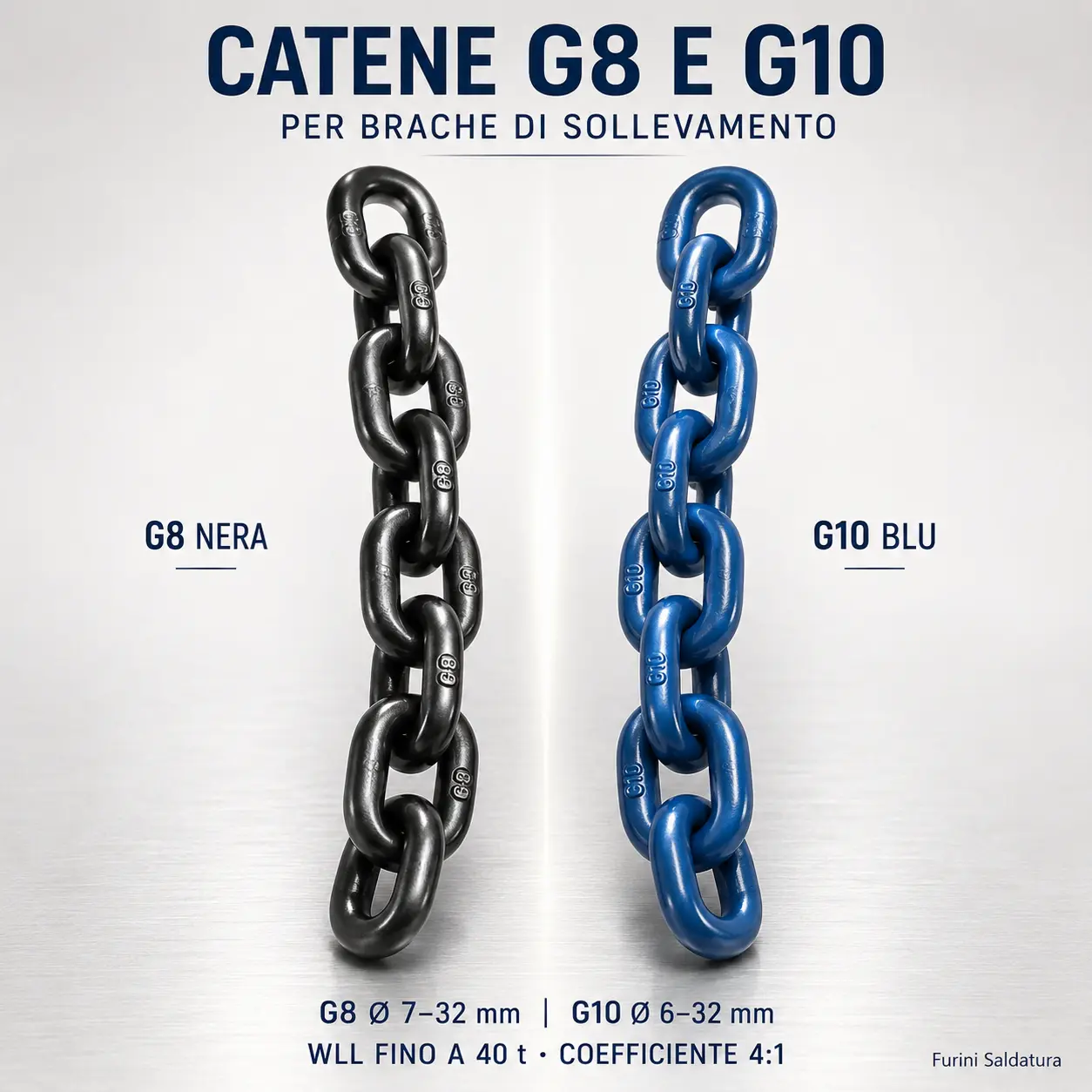

Le catene a maglia corta G8 e G10 sono progettate per realizzare brache e sistemi di sollevamento destinati a carpenterie, officine, cantieri e manutenzione industriale.

Entrambe presentano un coefficiente di sicurezza dichiarato 4:1, ma la catena G10 offre indicativamente il 25–27% di portata in più rispetto alla G8 dello stesso diametro.

• G8: finitura per elettroforesi nera, diametri da 7 a 32 mm.
• G10: finitura per elettroforesi blu, diametri da 6 a 32 mm.

La WLL dell’imbragatura completa dipende da diametro, grado, numero di bracci, angolo β, collegamento al carico e portata del componente più debole.

G8 o G10: differenze principali

Catena G8

Indicata per sistemi tradizionali di grado 8 e assemblaggi realizzati con componenti G8 compatibili. Offre una gamma di portate della catena singola da 1,5 a 31,5 tonnellate.

Catena G10

Consente di ottenere una WLL superiore a parità di diametro, contribuendo a contenere peso e ingombro dell’imbragatura. La portata della catena singola varia da 1,4 a 40 tonnellate.

Per utilizzare il vantaggio della G10, anche campanella, giunzioni, accorciatori e ganci devono essere dimensionati per la portata richiesta.

Tabella comparativa catene G8 e G10

Ordine dei dati nelle colonne G8 e G10: codice prodotto · WLL verticale · peso per metro.

Il confronto evidenzia immediatamente che, a parità di diametro, la G10 offre indicativamente il 25–27% di portata in più rispetto alla G8.

I trattini indicano i diametri non disponibili nel relativo grado:

• 6 e 19 mm: disponibili in G10;
• 7 e 20 mm: disponibili in G8.

Portate G8 e G10 per configurazione

L’angolo β è misurato rispetto alla verticale. Aumentando l’apertura dei bracci, aumenta la sollecitazione sulla catena e diminuisce la WLL disponibile.

Come leggere la tabella: ogni valore è espresso nel formato G8 (G10) e indica la WLL in tonnellate. Il simbolo — identifica un diametro non disponibile nel relativo grado.

Indicazioni essenziali

• Tiro diretto: configurazione con collegamento terminale diretto.
• Scorsoio: comporta una riduzione della portata.
• 0°–45°: intervallo di lavoro più favorevole.
• 45°–60°: portata ridotta.
• Oltre 60°: configurazione non ammessa.
• Tre e quattro bracci: stessa WLL tabellare; il quarto braccio migliora la stabilità, non aumenta automaticamente la portata.

La portata finale della braca assemblata rimane limitata dal componente con la WLL più bassa.

Esempio comparativo: catena G8 e G10 Ø10 mm

Le immagini dei componenti sono indicative. Per scegliere il codice corretto G8 o G10, fare riferimento alla tabella comparativa seguente.

Tutti i componenti devono essere compatibili per grado, diametro e WLL. La portata finale dell’imbragatura è determinata dal componente con la portata più bassa.

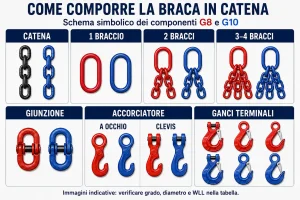

Componenti necessari e opzionali

La sequenza commerciale è molto intuitiva:

CATENA → CAMPANELLA → GIUNZIONE → eventuale ACCORCIATORE → GANCIO

La quantità definitiva dipende dalla struttura dell’imbragatura e dal tipo di collegamento scelto.

Guida alla scelta

1. Definire peso, geometria e baricentro del carico.
2. Stabilire il numero dei punti di presa.
3. Verificare l’angolo effettivo dei bracci.
4. Scegliere G8 oppure G10.
5. Individuare diametro e WLL nella tabella.
6. Selezionare componenti dello stesso grado e portata adeguata.
7. Definire lunghezza dei bracci e terminali.

Scegliere G10 quando è prioritaria una maggiore portata a parità di diametro. Scegliere G8 per sistemi tradizionali già realizzati con componenti compatibili di grado 8.

Modalità d’uso e sicurezza

• Verificare marcatura, grado, diametro e WLL
• Controllare l’angolo reale dei bracci
• Non superare un angolo β di 60°
• Non annodare o torcere la catena
• Utilizzare esclusivamente accorciatori compatibili
• Posizionare correttamente il carico nella sede del gancio
• Proteggere la catena dagli spigoli
• Evitare urti, strappi e carichi impulsivi
• Controllare usura, deformazioni, allungamenti e corrosione
• Ispezionare tutta la braca prima dell’utilizzo

Carichi asimmetrici, temperature elevate e condizioni gravose possono richiedere una riduzione della portata.

Normative di riferimento

Per la catena G8 dichiarata in scheda:

• UNI EN 818-2:2008 – catene a maglie corte di grado 8;
• UNI EN 818-4:2008 – brache di catena assemblate di grado 8;
• Direttiva 2006/42/CE – accessori di sollevamento;
• coefficiente di sicurezza dichiarato: 4:1.

Per la G10, conformità e prestazioni devono essere verificate attraverso marcatura, certificato e documentazione del fabbricante. La UNI EN 818-2 riguarda specificamente il grado 8 e non deve essere attribuita automaticamente alla G10.

Applicazioni

• Brache a uno, due, tre e quattro bracci
• Carpenterie metalliche
• Movimentazione di macchinari
• Montaggio di strutture
• Manutenzione industriale
• Cantieri e impianti produttivi
• Sollevamento di componenti pesanti

FAQ essenziali

Qual è la differenza principale tra G8 e G10?

La G10 offre indicativamente il 25–27% di portata in più rispetto alla G8 dello stesso diametro.

Posso utilizzare componenti G8 su una catena G10?

Solo dopo una verifica tecnica dell’assemblaggio. La WLL finale rimane quella del componente con portata inferiore.

Perché la portata diminuisce aumentando l’angolo?

Perché aumenta la trazione applicata a ogni singolo braccio.

Una braca a quattro bracci solleva più di una a tre?

Non automaticamente. Le due configurazioni riportano la stessa WLL tabellare.

Come si regola la lunghezza?

Con un accorciatore compatibile con grado e diametro della catena.

Configura la braca in catena

Indica:

• grado G8 o G10;
• WLL richiesta;
• diametro;
• numero e lunghezza dei bracci;
• angolo di lavoro;
• campanella;
• giunzioni;
• accorciatori;
• ganci terminali;
• quantità.

Lo sconto viene applicato automaticamente nel carrello.

Per carpenterie, officine e utilizzatori professionali sono disponibili configurazioni e offerte personalizzate in base a portata, lunghezza e componenti.

Contatta Furini Saldatura per verificare la configurazione e richiedere un preventivo dedicato.
