Shield Cut Plasma TH70-TH105-UPH105-ECF121

✅ Lo sconto viene applicato automaticamente nel carrello durante la fase d’acquisto.

✅ Spedizione Gratuita Consumabili Saldatura sopra i 700€

Descrizione tecnica

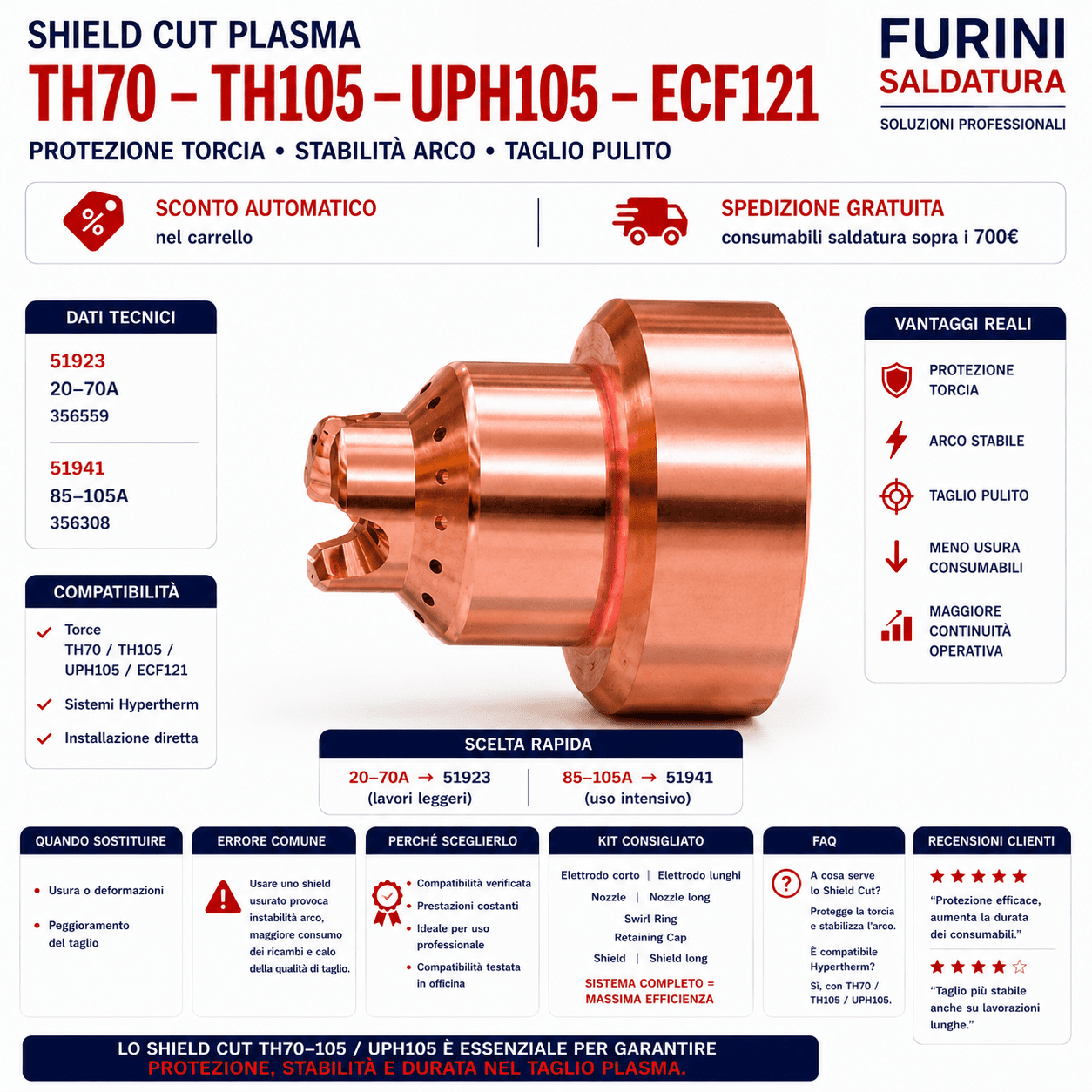

Lo Shield Cut TH70 – TH105 – UPH105 – ECF121 è un componente del gruppo consumabili utilizzato nelle configurazioni di taglio plasma indicate.

In particolare, protegge la parte terminale della torcia e lavora insieme a elettrodo, swirl ring, nozzle e retaining cap. Di conseguenza, è importante utilizzare la versione prevista per l’amperaggio della torcia.

Sono disponibili due configurazioni: 20–70 A e 85–105 A.

Dati tecnici

Quindi, prima dell’acquisto è necessario verificare la corrente utilizzata e confrontare il codice con il componente montato sulla torcia.

Compatibilità

Lo Shield Cut è indicato per:

• torce TH70
• torce TH105
• torce UPH105
• torce ECF121
• configurazioni 20–70 A
• configurazioni 85–105 A
• sistemi compatibili Hypertherm previsti per queste torce
• sistemi con innesco senza HF

Inoltre, deve essere abbinato agli altri consumabili corretti per la specifica configurazione.

Scelta rapida

Per individuare la versione corretta:

• 20–70 A → 51923 / 356559
• 85–105 A → 51941 / 356308

Di conseguenza, non è consigliabile scegliere il componente basandosi esclusivamente sull’aspetto esterno.

Inoltre, in caso di dubbio è utile confrontare il codice del ricambio già installato.

Funzione dello Shield Cut

Lo Shield Cut completa la parte terminale del gruppo consumabili e svolge una funzione di protezione durante il processo di taglio.

In particolare, lavora insieme a:

• elettrodo
• swirl ring
• nozzle
• retaining cap

In questo modo, ogni elemento della torcia viene utilizzato nella configurazione prevista per il relativo amperaggio.

Controlli prima del montaggio

Prima dell’installazione verificare:

• modello della torcia
• amperaggio utilizzato
• codice dello Shield Cut
• integrità del componente
• assenza di deformazioni
• corretto abbinamento con il nozzle
• corretto abbinamento con il retaining cap

Per questo motivo, è consigliabile controllare contemporaneamente anche gli altri consumabili della torcia.

Quando sostituire lo Shield Cut

Lo Shield Cut deve essere controllato periodicamente.

In particolare, è opportuno sostituirlo quando si riscontrano:

• usura evidente
• deformazioni
• danneggiamenti
• difficoltà di montaggio
• deterioramento della parte terminale
• variazioni anomale nella qualità del taglio

Infatti, un componente deteriorato può compromettere il corretto assemblaggio del gruppo consumabili.

Utilizzo corretto

Prima di intervenire sulla torcia:

• spegnere il generatore
• scollegare l’alimentazione
• attendere il raffreddamento della torcia
• smontare i consumabili senza forzarli
• controllare le sedi
• verificare il codice del nuovo Shield Cut
• controllare nozzle e retaining cap

Infine, rimontare tutti i componenti nella sequenza prevista dalla torcia.

🔄Kit Consigliato

✔elettrodo corto      —  elettrodo lunghi
✔ Nozzle                 —  Nozzle long
✔ Swirl Ring
✔ Retaining Cap
✔ Shield                  —  Shield long

👉 sistema completo = massima efficienza

Applicazioni

Lo Shield Cut è destinato a:

• taglio plasma professionale
• configurazioni TH70
• configurazioni TH105
• configurazioni UPH105
• torce ECF121
• lavorazioni comprese nelle fasce 20–70 A e 85–105 A

Inoltre, può essere utilizzato nelle configurazioni compatibili Hypertherm indicate per queste torce.

FAQ

A cosa serve lo Shield Cut?

Lo Shield Cut protegge la parte terminale della torcia e completa il gruppo consumabili durante il taglio plasma.

Quale codice devo scegliere?

Per 20–70 A è previsto 51923 / 356559. Invece, per 85–105 A è previsto 51941 / 356308.

È previsto per TH70 e TH105?

Sì. Inoltre, la configurazione comprende UPH105 ed ECF121.

È compatibile con sistemi Hypertherm?

È indicato per le configurazioni compatibili Hypertherm previste per queste famiglie di torce.

Quando deve essere sostituito?

Quando presenta usura, deformazioni o danneggiamenti. Inoltre, è opportuno controllarlo quando si nota un peggioramento anomalo del processo di taglio.

Conclusione

Lo Shield Cut TH70 – TH105 – UPH105 – ECF121 deve essere selezionato in funzione dell’amperaggio utilizzato.

Di conseguenza, per 20–70 A è previsto il codice 51923 / 356559, mentre per 85–105 A è previsto 51941 / 356308.

Infine, il controllo periodico di Shield Cut, nozzle, elettrodo, swirl ring e retaining cap permette di individuare tempestivamente eventuali consumabili usurati.
