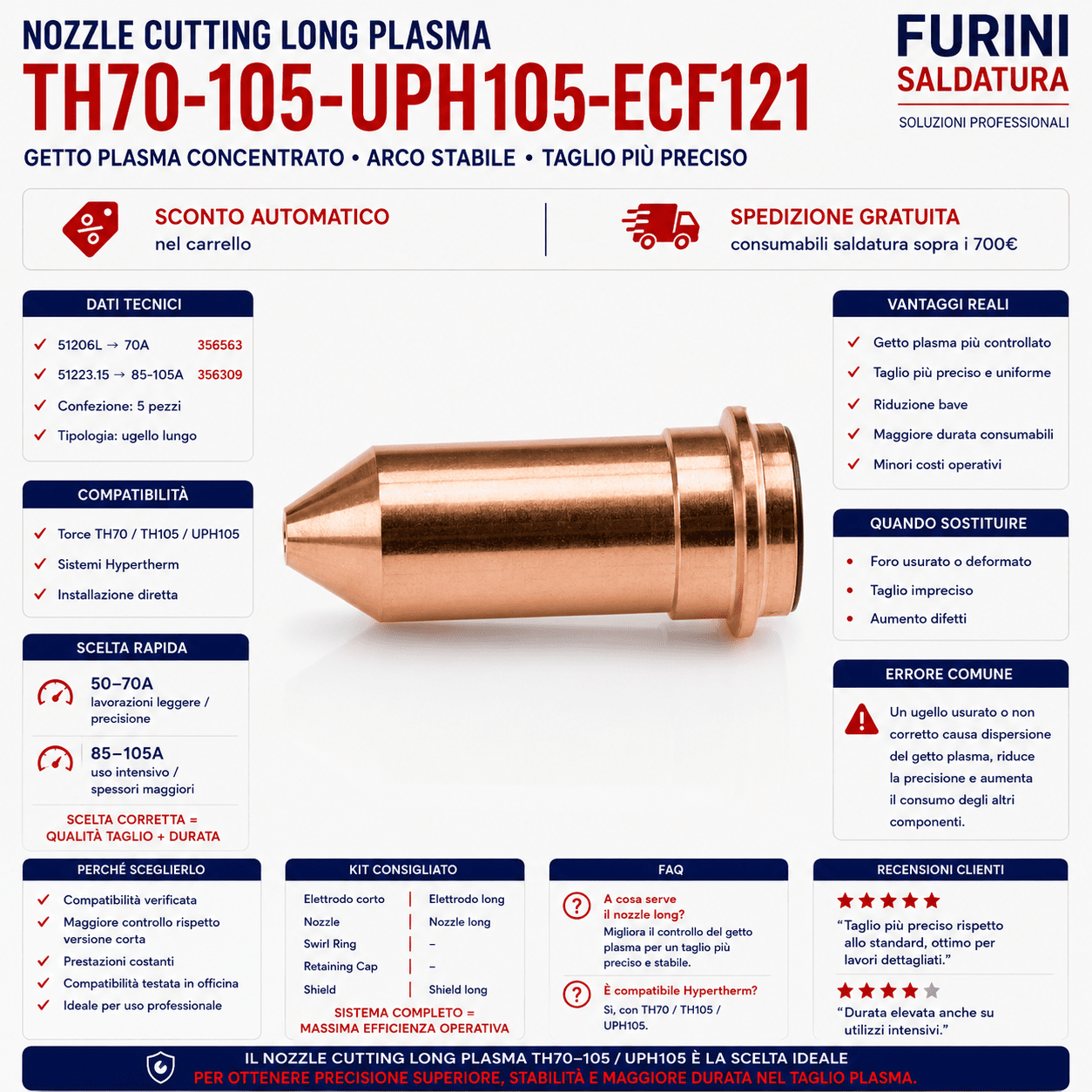

Nozzle Cutting Long Plasma TH70-105-UPH105

Nozzle Cutting Long Plasma TH70-105-UPH105-ECF121

✅ Lo sconto viene applicato automaticamente nel carrello durante la fase d’acquisto.

✅ Spedizione Gratuita Consumabili Saldatura sopra i 700€

COD.51206  50A – COD.51206.11  70A – COD.51223.13  85A – COD.51223.15  105A

Descrizione tecnica

Il Nozzle Cutting Long TH70 – TH105 – UPH105 – ECF121 è l’ugello lungo utilizzato per convogliare il getto plasma nelle configurazioni dedicate.

In particolare, appartiene alla configurazione Long e deve essere abbinato correttamente a elettrodo, swirl ring, retaining cap e shield previsti per la stessa famiglia.

Inoltre, sono riportate applicazioni comprese fino a 105 A. Di conseguenza, prima dell’ordine è necessario verificare amperaggio, torcia e codice dell’ugello installato.

Dati tecnici

Nei dati forniti compaiono due gruppi di riferimenti non perfettamente coincidenti.

Riferimenti riportati nella riga iniziale

• 51206 → 50 A
• 51206.11 → 70 A
• 51223.13 → 85 A
• 51223.15 → 105 A

Riferimenti riportati nella sezione Dati Tecnici

• Tipologia: Nozzle Cutting Long / ugello plasma lungo
• Famiglia torcia: TH70 / TH105 / UPH105 / ECF121
• Confezione: 5 pezzi

Attenzione: i dati forniti associano 51223.15 sia a 105 A sia alla fascia 85–105 A. Inoltre, la riga iniziale cita 51206, 51206.11 e 51223.13, mentre la tabella tecnica riporta 51206L e 51223.15.

Per questo motivo, consiglio di non unificare questi riferimenti fino alla verifica dei codici effettivi di catalogo.

Compatibilità

Il Nozzle Cutting Long è indicato per:

• torce TH70
• torce TH105
• torce UPH105
• torce ECF121
• configurazioni Long
• sistemi compatibili Hypertherm previsti per queste torce
• sistemi con innesco senza HF

Inoltre, l’ugello deve essere utilizzato insieme agli altri consumabili appartenenti alla corretta configurazione Long.

Scelta rapida

Sulla base dei dati tecnici riportati:

• 70 A → 51206L / 356563
• 85–105 A → 51223.15 / 356309

Tuttavia, nella riga iniziale sono riportati anche:

• 51206 → 50 A
• 51206.11 → 70 A
• 51223.13 → 85 A
• 51223.15 → 105 A

Di conseguenza, prima di pubblicare definitivamente le varianti WooCommerce è opportuno verificare quale serie di codici deve essere utilizzata.

Differenza tra Nozzle standard e Nozzle Long

Il Nozzle Cutting Long appartiene alla configurazione lunga dei consumabili.

Pertanto, non deve essere scelto semplicemente perché presenta una maggiore lunghezza, ma perché la torcia utilizza la relativa configurazione Long.

Prima dell’acquisto verificare:

• modello della torcia
• codice dell’ugello
• amperaggio
• configurazione corta oppure Long
• elettrodo utilizzato
• shield utilizzato
• retaining cap abbinato

In questo modo, si evita di combinare componenti appartenenti a configurazioni differenti.

Funzione del Nozzle Cutting Long

Il nozzle convoglia il getto plasma attraverso il foro dell’ugello durante il taglio.

In particolare, lavora insieme a:

• elettrodo
• swirl ring
• retaining cap
• shield Long

Di conseguenza, tutti i componenti devono appartenere alla configurazione prevista dalla torcia.

Controlli prima del montaggio

Prima dell’installazione verificare:

• modello della torcia
• amperaggio utilizzato
• codice del nozzle
• configurazione Long
• integrità del foro
• assenza di deformazioni
• corretto abbinamento con elettrodo
• corretto abbinamento con shield e retaining cap

Per questo motivo, la sola somiglianza visiva non è sufficiente per confermare la compatibilità.

Quando sostituire il Nozzle Long

Il nozzle è un componente soggetto a usura.

In particolare, è opportuno sostituirlo quando si riscontrano:

• foro usurato
• foro deformato
• allargamento del foro
• taglio irregolare
• aumento delle bave
• perdita di precisione
• getto plasma non regolare
• danneggiamenti evidenti

Infatti, l’usura del foro può modificare la geometria del getto plasma.

Di conseguenza, è consigliabile controllare contemporaneamente anche l’elettrodo.

Utilizzo corretto

Prima di intervenire sulla torcia:

• spegnere il generatore
• scollegare l’alimentazione
• attendere il raffreddamento
• smontare i consumabili senza forzarli
• verificare il codice del nozzle
• controllare il foro dell’ugello
• controllare elettrodo e swirl ring
• verificare la configurazione Long
• rimontare i componenti nella sequenza prevista

Infine, evitare serraggi impropri che possano danneggiare nozzle o altri componenti della torcia.

🔄 Kit Consigliato

✔elettrodo corto      —  elettrodo lunghi
✔ Nozzle                 —  Nozzle long
✔ Swirl Ring
✔ Retaining Cap
✔ Shield                  —  Shield long

👉 sistema completo = massima efficienza operativa

Applicazioni

Il Nozzle Cutting Long è destinato a:

• taglio plasma professionale
• torce TH70
• torce TH105
• torce UPH105
• torce ECF121
• configurazioni Long
• sistemi compatibili Hypertherm previsti per queste famiglie
• applicazioni fino a 105 A, secondo il codice utilizzato

FAQ

A cosa serve il Nozzle Cutting Long?

Serve a convogliare il getto plasma nelle configurazioni che utilizzano consumabili Long.

È uguale al nozzle corto?

No. Infatti, questa versione appartiene alla configurazione lunga e deve essere abbinata agli altri componenti Long previsti.

Quali amperaggi sono disponibili?

Nei dati forniti compaiono riferimenti da 50 a 105 A. Tuttavia, la tabella tecnica specifica 51206L da 70 A e 51223.15 per 85–105 A.

Qual è il codice da 70 A?

La sezione tecnica riporta 51206L / 356563.

Qual è il codice da 85–105 A?

La sezione tecnica riporta 51223.15 / 356309.

Perché alcuni codici non coincidono?

I dati forniti riportano due serie di riferimenti parzialmente differenti. Pertanto, è consigliabile verificarli prima di impostare definitivamente le varianti prodotto.

Quando devo sostituire l’ugello?

Quando il foro presenta usura, deformazioni o allargamenti. Inoltre, è opportuno controllarlo in presenza di aumento delle bave o perdita di precisione.

Conclusione

Il Nozzle Cutting Long TH70 – TH105 – UPH105 – ECF121 appartiene alla configurazione lunga dei consumabili plasma.

Di conseguenza, la scelta corretta richiede la verifica di torcia, amperaggio e codice del componente.

Infine, prima di pubblicare definitivamente le varianti è opportuno chiarire la corrispondenza tra i codici 51206 / 51206.11 / 51206L / 51223.13 / 51223.15 e i relativi amperaggi.
