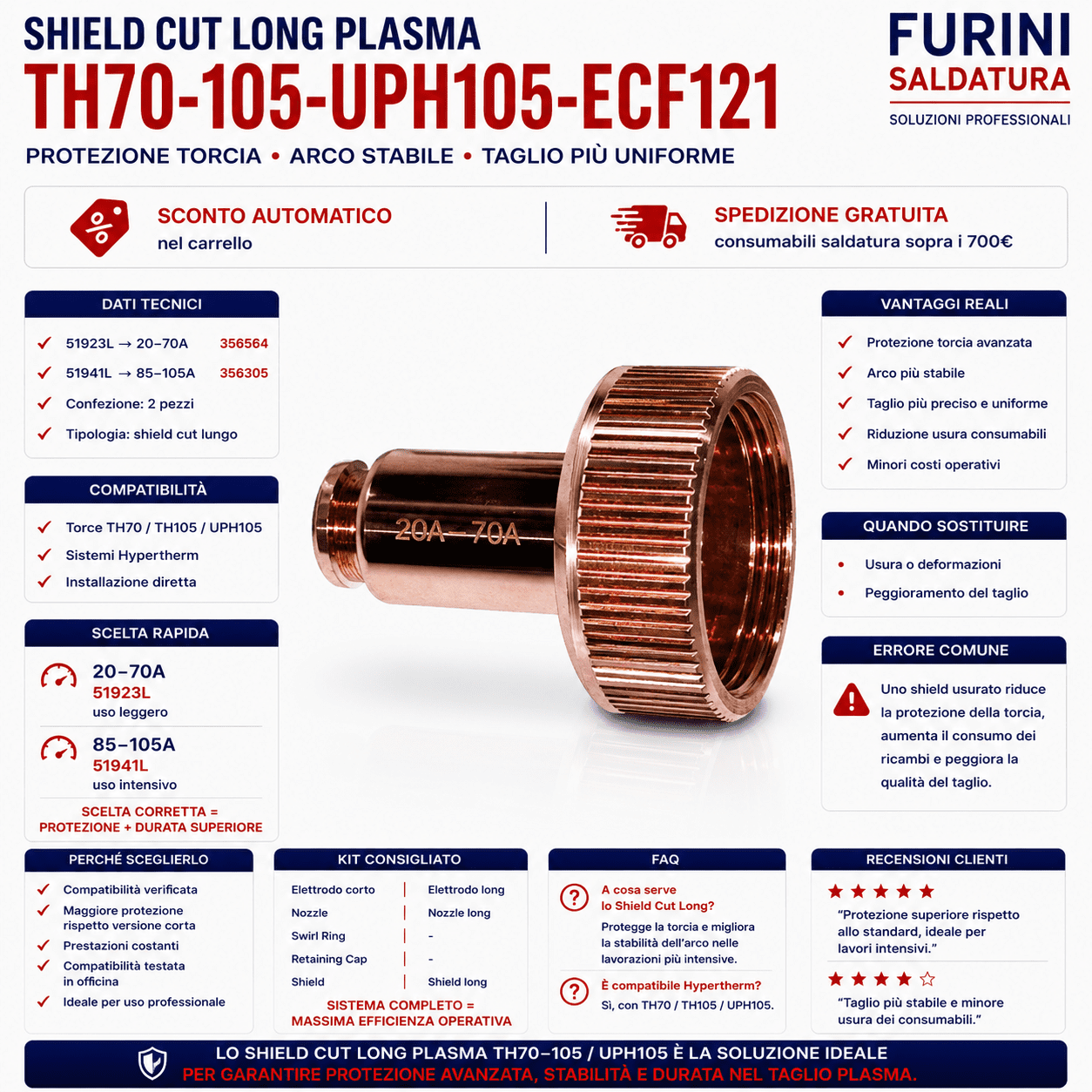

Shield Cut Long Plasma TH70-105-UPH105-ECF121

✅ Lo sconto viene applicato automaticamente nel carrello durante la fase d’acquisto.

✅ Spedizione Gratuita Consumabili Saldatura sopra i 700€

Descrizione tecnica

Lo Shield Cut Long TH70 – TH105 – UPH105 – ECF121 è un componente della parte terminale della torcia plasma, previsto nelle configurazioni con consumabili lunghi.

In particolare, protegge il gruppo consumabili e deve essere abbinato correttamente a nozzle, retaining cap, swirl ring ed elettrodo.

Sono disponibili due versioni: 20–70 A e 85–105 A. Di conseguenza, la scelta deve essere effettuata in funzione dell’amperaggio utilizzato.

Dati tecnici

• Tipologia: Shield Cut Long
• Famiglia torcia: TH70 / TH105 / UPH105 / ECF121
• Confezione: 2 pezzi
• Configurazione: consumabili lunghi

Quindi, prima dell’ordine è necessario verificare corrente, modello della torcia e configurazione corta o lunga dei consumabili.

Compatibilità

Lo Shield Cut Long è previsto per:

• torce TH70
• torce TH105
• torce UPH105
• torce ECF121
• configurazioni 20–70 A
• configurazioni 85–105 A
• sistemi compatibili Hypertherm indicati per queste torce
• configurazioni con innesco senza HF

Inoltre, deve essere utilizzato con gli altri consumabili appartenenti alla corretta configurazione della torcia.

Scelta rapida

Per individuare la versione corretta:

• 20–70 A → 51923L / 356564
• 85–105 A → 51941L / 356305

Di conseguenza, l’amperaggio rappresenta il primo parametro da controllare.

Inoltre, è necessario verificare che sulla torcia sia utilizzata la configurazione Long e non quella corta.

Differenza tra Shield Cut standard e Long

La versione Long appartiene alla configurazione con consumabili lunghi.

Pertanto, non deve essere scelta esclusivamente perché più lunga, ma in base alla configurazione effettivamente installata sulla torcia.

Prima dell’acquisto è consigliabile verificare:

• modello della torcia
• codice dello Shield Cut
• amperaggio
• lunghezza della configurazione
• nozzle utilizzato
• elettrodo utilizzato
• retaining cap abbinato

In questo modo, si evita di combinare componenti appartenenti a configurazioni differenti.

Funzione dello Shield Cut Long

Lo Shield Cut completa la parte terminale del gruppo consumabili e protegge i componenti durante il processo di taglio.

In particolare, lavora insieme a:

• elettrodo
• swirl ring
• nozzle
• retaining cap

Di conseguenza, tutti questi elementi devono essere compatibili tra loro e con la corrente utilizzata.

Controlli prima del montaggio

Prima dell’installazione verificare:

• codice dello Shield Cut
• modello della torcia
• amperaggio utilizzato
• configurazione Long
• assenza di deformazioni
• integrità del componente
• corretto abbinamento con nozzle
• corretto abbinamento con retaining cap

Per questo motivo, non è consigliabile determinare la compatibilità basandosi esclusivamente sulla forma esterna.

Quando sostituire lo Shield Cut Long

Il componente deve essere controllato periodicamente.

In particolare, è opportuno sostituirlo quando si riscontrano:

• usura evidente
• deformazioni
• danneggiamenti
• difficoltà di montaggio
• perdita del corretto accoppiamento
• deterioramento della zona terminale

Infatti, un componente deteriorato può compromettere il corretto assemblaggio del gruppo consumabili.

Utilizzo corretto

Prima di intervenire sulla torcia:

• spegnere il generatore
• scollegare l’alimentazione
• attendere il raffreddamento
• smontare i consumabili senza forzarli
• controllare le sedi
• verificare il codice del nuovo componente
• controllare nozzle e retaining cap
• verificare la configurazione Long

Infine, rimontare tutti i componenti nella sequenza prevista dalla torcia.

🔄 Kit Consigliato

✔elettrodo corto      —  elettrodo lunghi
✔ Nozzle                 —  Nozzle long
✔ Swirl Ring
✔ Retaining Cap
✔ Shield                  —  Shield long

👉 sistema completo = massima efficienza operativa

Applicazioni

Lo Shield Cut Long è destinato a:

• taglio plasma professionale
• torce TH70
• torce TH105
• torce UPH105
• torce ECF121
• configurazioni Long
• lavorazioni da 20 a 70 A
• lavorazioni da 85 a 105 A

Inoltre, è previsto per le relative configurazioni compatibili Hypertherm indicate per queste famiglie.

FAQ

A cosa serve lo Shield Cut Long?

Completa e protegge la parte terminale del gruppo consumabili nelle configurazioni plasma Long.

Quale codice devo scegliere?

Per 20–70 A è previsto 51923L / 356564. Invece, per 85–105 A è previsto 51941L / 356305.

È uguale allo Shield Cut corto?

No. Infatti, questa è la versione Long e deve essere utilizzata nella configurazione lunga prevista per la torcia.

È previsto per TH70 e TH105?

Sì. Inoltre, la famiglia comprende UPH105 ed ECF121.

Quanti pezzi contiene la confezione?

La confezione contiene 2 pezzi.

Quando deve essere sostituito?

Quando presenta usura, deformazioni o danneggiamenti. Inoltre, è opportuno controllarlo quando il gruppo consumabili non si assembla più correttamente.

Conclusione

Lo Shield Cut Long TH70 – TH105 – UPH105 – ECF121 deve essere scelto in funzione della corrente e della configurazione Long utilizzata.

Di conseguenza, per 20–70 A è previsto 51923L / 356564, mentre per 85–105 A è previsto 51941L / 356305.

Infine, verificare contemporaneamente shield, nozzle, elettrodo, swirl ring e retaining cap permette di mantenere coerente l’intero gruppo consumabili.
