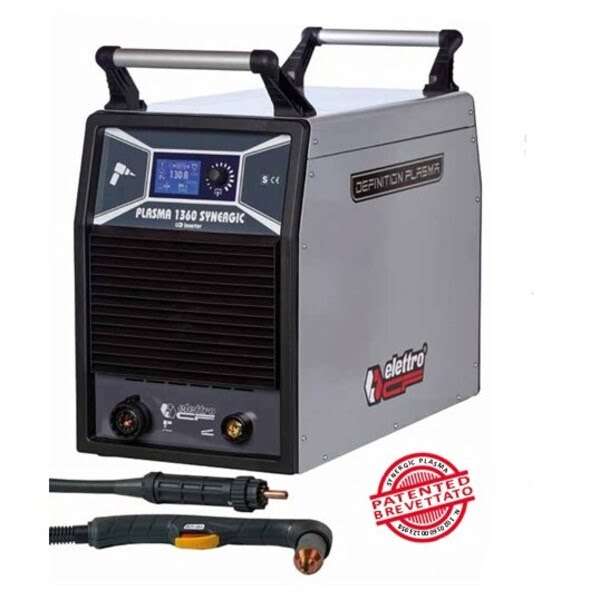

Plasma Elettro C.F. 1360 Synergic LCD Inverter 130A

Plasma Elettro C.F. 1360 Synergic LCD Inverter 130A

Generatore Plasma Sinergico Industriale per Taglio Automatico e Carpenteria Evoluta

Descrizione tecnica

Il Plasma 1360 Synergic LCD, codice P00441, è un generatore inverter trifase multi-tensione sviluppato per il taglio plasma ad aria compressa, sia manuale sia automatizzato.

In particolare, la tecnologia brevettata Synergic Plasma imposta automaticamente i parametri di taglio in funzione del materiale e del processo selezionato.

Inoltre, la regolazione automatica della pressione permette alla macchina di gestire il gas di taglio e differenti torce senza richiedere continue regolazioni manuali dell’operatore.

Caratteristiche principali del Plasma 1360 Synergic LCD

• Tecnologia inverter Synergic Plasma
• Alimentazione trifase multi-tensione
• Corrente fino a 130 A
• Duty cycle 100% alla massima corrente
• Auto-Set tensione di alimentazione
• Regolazione automatica pressione gas
• Arco pilota senza HF
• Low Pilot Arc
• Pilot Arc Time
• Pilot Arc Length
• Exhaust Electrode
• Save Post Gas
• Self Restart Pilot
• Synergic Gouging
• Synergic Marking
• Funzione Combi opzionale
• Funzioni dedicate CNC
• Input Power
• Automatic Pressure Work
• Cartridge Spring
• Ultra Cut Capacity
• Innovative Thin Cut
• Hyper Speed Cut
• Multi Piercing
• Extra Life
• Long Tip Cut
• Password di sicurezza
• Protezione IP23

Duty cycle 100% alla massima corrente

Uno dei punti distintivi del Plasma 1360 è il servizio continuo alla corrente massima prevista per ciascun range di alimentazione.

Infatti, il produttore dichiara:

• 105 A @ 100% con alimentazione 208/220/230 V
• 130 A @ 100% con alimentazione 400/440 V

Di conseguenza, il generatore è particolarmente interessante per cicli continuativi e applicazioni automatiche dove la continuità di lavoro è prioritaria.

Capacità di taglio

In particolare, la capacità di taglio dichiarata raggiunge 50 mm, mentre la separazione massima arriva a 60 mm.

Inoltre, la perforazione fino a 25 mm amplia l’impiego nelle lavorazioni professionali e automatizzate.

Gestione automatica delle torce

Il sistema può gestire automaticamente tre famiglie di torce:

• ECF-71
• ECF-131
• ECF-181

Inoltre, sono previste versioni manuali e automatiche, con differenti lunghezze.

Di conseguenza, il generatore può essere adattato a lavorazioni manuali, impianti automatici e applicazioni speciali scegliendo la torcia più adatta.

Synergic Plasma

La tecnologia brevettata Synergic Plasma consente al generatore di autoregolare i parametri di taglio.

In pratica, l’operatore fornisce le informazioni relative al materiale e al processo. Successivamente, il sistema imposta automaticamente i parametri previsti.

Inoltre, questa logica riduce il numero di regolazioni manuali necessarie durante il cambio di lavorazione.

Automatic Pressure Work

La tecnologia Automatic Pressure Work gestisce la pressione del gas prima e durante il taglio.

Di conseguenza, la macchina può adattare automaticamente la pressione alle condizioni operative previste dal processo.

Inoltre, il sistema è sviluppato per ottimizzare qualità di taglio e durata dei consumabili.

Funzioni CNC

Il Plasma 1360 è predisposto per l’integrazione con sistemi di taglio automatico.

V-out Voltage CNC

La funzione gestisce un partitore elettronico della tensione di taglio regolabile da 1/20 V a 1/100 V.

Remote Current CNC

Inoltre, permette la regolazione remota della corrente di taglio tramite segnale isolato 0–10 V.

Input Power

La funzione Input Power consente di impostare la potenza assorbita in ingresso.

Di conseguenza, la macchina limita automaticamente la corrente disponibile adattandosi alla potenza dell’impianto industriale.

Marcatura e scriccatura

Synergic Gouging

La funzione Synergic Gouging è dedicata alla scriccatura.

In particolare, regola automaticamente i parametri in funzione della velocità di esecuzione e della quantità di materiale da asportare.

Synergic Marking

La funzione Synergic Marking, invece, gestisce automaticamente i parametri in funzione della larghezza e della profondità del solco desiderato.

Funzione Combi

Inoltre, con il kit Combi opzionale è possibile passare da marcatura a taglio, o viceversa, tramite variazione della corrente comandata dal CNC.

Gestione arco pilota e consumabili

Low Pilot Arc

La tecnologia Low Pilot Arc permette di mantenere l’arco pilota acceso più a lungo limitando l’impatto sui consumabili.

Pilot Arc Time e Pilot Arc Length

Inoltre, il sistema può gestire automaticamente oppure regolare durata e lunghezza dell’arco pilota.

Exhaust Electrode

La funzione Exhaust Electrode controlla il consumo dell’elettrodo.

Di conseguenza, può segnalare all’operatore quando è necessario sostituire i consumabili.

Save Post Gas

Infine, Save Post Gas gestisce raffreddamento della torcia e consumo del gas in modalità automatica o regolabile.

Tecnologie di taglio

Ultra Cut Capacity

La tecnologia Ultra Cut Capacity è sviluppata per aumentare la capacità di taglio sugli spessori elevati.

Innovative Thin Cut

Inoltre, Innovative Thin Cut punta a migliorare il taglio sui piccoli spessori e a ridurre il Kerf.

Hyper Speed Cut

La tecnologia Hyper Speed Cut è orientata all’incremento della velocità di taglio.

Multi Piercing

Inoltre, Multi Piercing è progettata per gestire perforazioni su spessori elevati riducendo tempi e usura dei consumabili.

Extra Life

La tecnologia Extra Life è dedicata all’aumento delle prestazioni e della durata dei consumabili.

Long Tip Cut

Infine, Long Tip Cut amplia l’accessibilità nelle lavorazioni in prossimità di angoli e zone difficili.

Cartridge Spring

La tecnologia brevettata Cartridge Spring è sviluppata per ridurre il numero di parti mobili interne alle torce.

Di conseguenza, il produttore la associa a un aumento dell’affidabilità della torcia nel tempo.

Arco pilota senza HF

Il Plasma 1360 utilizza un sistema d’innesco dell’arco pilota senza alta frequenza.

Pertanto, secondo la documentazione Elettro C.F., può operare anche in prossimità di computer e apparecchiature sensibili alle emissioni HF.

Inoltre, il sistema dispone di sicurezza sulla testina della torcia e sull’adattatore lato macchina.

Dati tecnici Plasma 1360 Synergic LCD

Il fattore di servizio è dichiarato secondo EN 60974-1 su un ciclo di 10 minuti.

Aria compressa e gas

Il generatore richiede:

• pressione: 6,4 bar
• portata aria: 360 l/min

Inoltre, la documentazione indica la possibilità di gestione di aria compressa o gas speciali tramite il sistema automatico di regolazione.

Per proteggere le torce, è disponibile come optional un filtro dedicato alle impurità presenti nell’aria compressa.

Dotazione standard

Il Plasma 1360 viene fornito con:

• torcia manuale ECF-181 da 6 m
• cavo massa

Inoltre, la macchina può gestire differenti torce ECF-71, ECF-131 ed ECF-181 in funzione della configurazione richiesta.

Accessori e torce principali

Inoltre, la documentazione prevede torce ECF-131 inclinate a 15° con impugnature lunghe per applicazioni specifiche.

Applicazioni

Il Plasma 1360 è indicato per:

• carpenteria pesante
• industria
• produzione continuativa
• taglio manuale
• taglio automatico
• banchi CNC
• forti spessori
• reti e grigliati
• marcatura plasma
• scriccatura plasma
• smussatura
• lavorazioni industriali automatizzate

In particolare, il duty cycle del 100% alla massima corrente rende il generatore interessante per cicli produttivi prolungati.

Inoltre, le funzioni CNC e la gestione automatica delle torce permettono di configurarlo anche per impianti di taglio automatizzati.

Utilizzo e sicurezza

Il generatore dispone di:

• password di sicurezza
• sistemi di sicurezza sulla testina della torcia
• sicurezza sull’adattatore lato macchina
• innesco senza HF
• protezione IP23

Inoltre, per ottenere le prestazioni dichiarate è necessario rispettare pressione e portata del gas indicate dal produttore.

Infine, torce, consumabili e DPI devono essere selezionati in funzione della configurazione e dell’applicazione.

Conformità dichiarata

La documentazione Elettro C.F. riporta:

• EN 60974-1
• EN 60974-7
• EN 60974-10
• grado di protezione IP23

FAQ

Qual è la corrente massima del Plasma 1360?

Con alimentazione 400/440 V raggiunge 130 A al 100%.

Invece, con alimentazione 208/220/230 V raggiunge 105 A al 100%.

Quanto taglia sull’acciaio?

Il produttore dichiara 43–50 mm.

Inoltre, la separazione massima raggiunge 60 mm.

Qual è la capacità di perforazione?

La perforazione dichiarata è 25 mm.

È adatto per CNC?

Sì. Infatti, dispone di funzioni V-out Voltage CNC, Remote Current CNC e Input Power.

Può effettuare scriccatura?

Sì. Inoltre, dispone della funzione Synergic Gouging.

Può effettuare marcatura?

Sì. Infatti, la funzione Synergic Marking gestisce automaticamente i parametri di marcatura.

Quali torce può gestire?

Può lavorare con ECF-71, ECF-131 ed ECF-181.

Inoltre, sono disponibili configurazioni manuali e automatiche.

Utilizza HF per l’innesco?

No. Al contrario, l’arco pilota viene innescato senza alta frequenza.

Configurazione, acquisto e noleggio

Il Plasma 1360 Synergic LCD Elettro C.F. può essere configurato in funzione di:

• taglio manuale o automatico
• torcia ECF-71, ECF-131 o ECF-181
• lunghezza torcia
• CNC
• marcatura
• scriccatura
• funzione Combi
• filtro aria
• smussatura
• carrello

Di conseguenza, Furini Saldatura può predisporre il sistema in funzione del ciclo produttivo e degli spessori da lavorare.

Inoltre, è possibile valutare una configurazione completa con torcia, consumabili e accessori dedicati.

Acquisto diretto

Il generatore può essere acquistato nella configurazione richiesta.

In alternativa, Furini Saldatura può predisporre una fornitura personalizzata per impiego manuale o automatico.

Noleggio operativo

🔥 Formula Noleggio Operativo Disponibile

Per le aziende è possibile utilizzare il generatore tramite canone periodico, in alternativa all’acquisto immediato.

In questo modo, è possibile valutare una soluzione alternativa all’investimento iniziale diretto.

Tuttavia, durata, canone e condizioni dipendono dalla configurazione scelta e dalla formula finanziaria disponibile.

Richiedi a Furini Saldatura una simulazione personalizzata.
