Strettoio Medio-Pesante BESSEY SGM
Fascia di prezzo: da 87,84 € a 728,95 €
*Prezzi Iva Inclusa
Opzione Confezione A
SG25M 5pz ( Cd € 72+iva € 87,84 )Prezzo indicativo, contattaci per un’offerta dedicata.
Opzione Confezione B
SG50M 5pz ( Cd € 92+iva € 112,24 )Prezzo indicativo, contattaci per un’offerta dedicata.
Opzione Confezione C
SG100M 5pz ( Cd € 119.5+iva € 145,79 )Prezzo indicativo, contattaci per un’offerta dedicata.
Opzione Confezione D
SG150M 1pz ( Cd € 157+iva € 191,54 )Prezzo indicativo, contattaci per un’offerta dedicata.
Come richiedere un preventivo
- Seleziona l'articolo
- Vai al chekout
- Aggiungi al carrello
- Invia l'ordine
CARATTERISTICHE TECNICHE

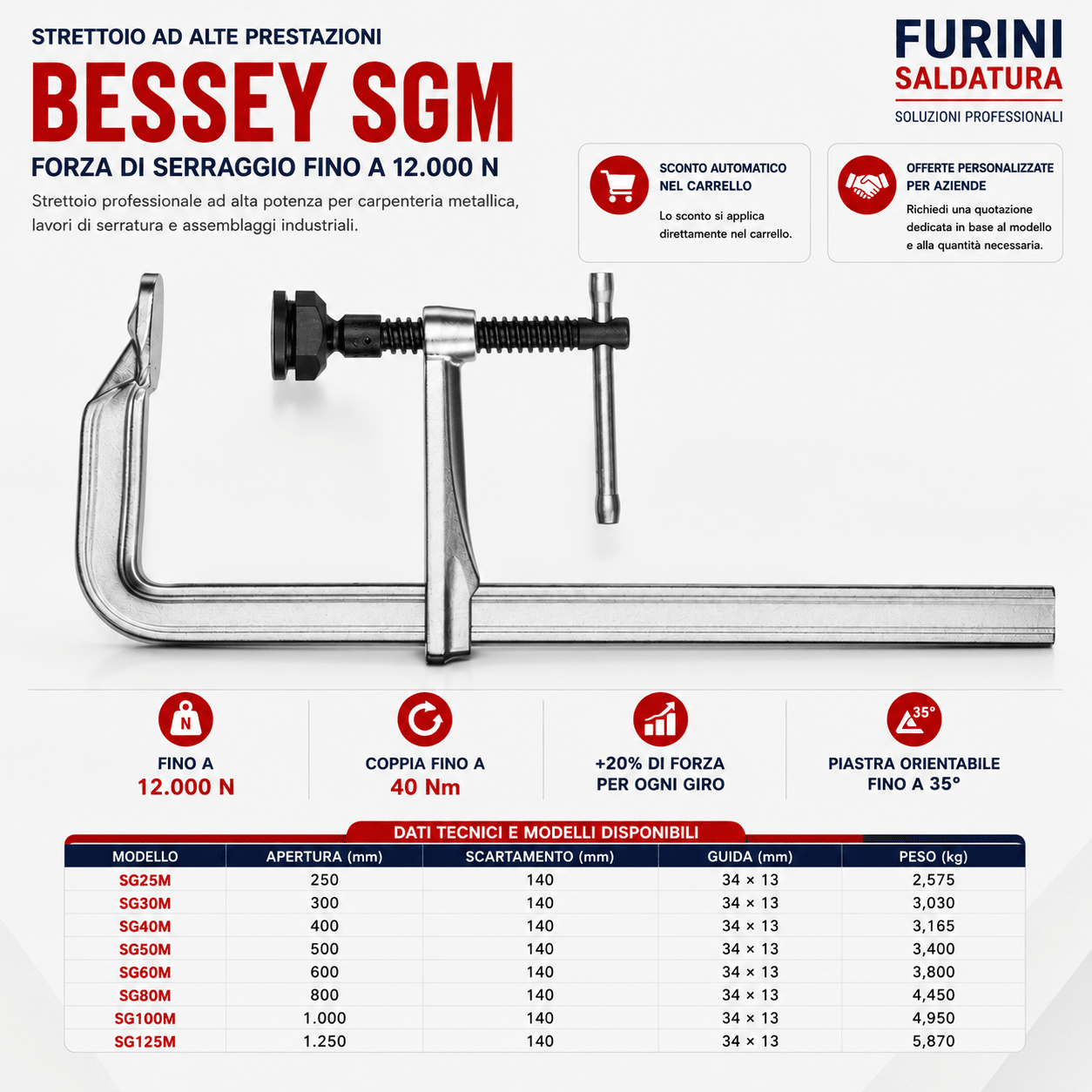

Strettoio ad Alte Prestazioni BESSEY SGM – Forza di Serraggio fino a 12.000 N
Strettoio professionale ad alta potenza per carpenteria metallica, lavori di serratura e assemblaggi industriali
✅ Sconto applicato automaticamente nel carrello.
✅ Offerte personalizzate per aziende: richiedi una quotazione dedicata in base al modello e alla quantità necessaria.
Descrizione tecnica
Lo strettoio BESSEY SGM è progettato per serraggi ad alte prestazioni nella carpenteria metallica e negli assemblaggi professionali.
In particolare, sviluppa una forza fino a 12.000 N con un momento torcente di 40 Nm. Il profilo ottimizzato della guida permette inoltre di ottenere fino al 20% di forza in più per ogni giro del mandrino.
La staffa scorrevole a U trasferisce la forza in modo rettilineo. Inoltre, la piastra orientabile permette di adattare l’appoggio a superfici inclinate o non perfettamente parallele.
Caratteristiche dello strettoio BESSEY SGM
- Forza di serraggio: fino a 12.000 N con momento torcente di 40 Nm.
- Guida ottimizzata: maggiore forza sviluppata per ogni giro del mandrino.
- Piastra di pressione: resistente al calore e orientabile fino a 35°.
- Inserto sinterizzato: temprato e impregnato d’olio.
- Staffa scorrevole a U: in acciaio forgiato e temprato.
Queste caratteristiche rendono il sistema adatto a serraggi impegnativi. Inoltre, la piastra mobile consente di adattare il contatto alla geometria del componente.
Forza, guida e trasmissione della pressione
Il profilo ottimizzato consente di sviluppare più forza durante la rotazione del mandrino. Di conseguenza, favorisce un incremento rapido del serraggio.
La staffa scorrevole in acciaio fucinato trasferisce invece la forza direttamente sulla guida. Questa costruzione è pensata per sostenere le sollecitazioni delle lavorazioni professionali.
Il vantaggio del 20% riguarda la forza sviluppata per giro: non significa superare la forza massima dichiarata di 12.000 N.
Piastra orientabile e inserto sinterizzato
La piastra di pressione resiste al calore e può inclinarsi fino a 35°. In questo modo, si adatta anche a superfici non parallele.
Inoltre, l’inserto in acciaio sinterizzato temprato e impregnato d’olio favorisce lo scorrimento del gruppo di pressione. La costruzione è orientata alla resistenza all’usura nelle operazioni ripetute.
Dati tecnici e modelli disponibili
| Modello | Apertura | Scartamento | Guida | Peso |
|---|---|---|---|---|
| SG25M | 250 mm | 140 mm | 34 × 13 mm | 2,575 kg |
| SG30M | 300 mm | 140 mm | 34 × 13 mm | 3,030 kg |
| SG40M | 400 mm | 140 mm | 34 × 13 mm | 3,165 kg |
| SG50M | 500 mm | 140 mm | 34 × 13 mm | 3,400 kg |
| SG60M | 600 mm | 140 mm | 34 × 13 mm | 3,800 kg |
| SG80M | 800 mm | 140 mm | 34 × 13 mm | 4,450 kg |
| SG100M | 1.000 mm | 140 mm | 34 × 13 mm | 4,950 kg |
| SG125M | 1.250 mm | 140 mm | 34 × 13 mm | 5,870 kg |
Dimensioni e pesi corrispondono alla gamma riportata nel testo fornito e nella descrizione della pagina Furini Saldatura.
Scelta rapida della misura
Per componenti compatti, i modelli SG25M, SG30M e SG40M offrono aperture da 250 a 400 mm.
Per telai e assemblaggi intermedi, puoi scegliere SG50M o SG60M, rispettivamente da 500 e 600 mm.
Per componenti più ampi, sono disponibili SG80M, SG100M e SG125M, con aperture da 800 a 1.250 mm.
Lo scartamento rimane invece 140 mm per tutti i modelli indicati. Quindi, verifica sia l’apertura necessaria sia la profondità del punto da raggiungere.
Materiali e superfici
Staffe: acciaio temprato e zincato, con staffa mobile a U in acciaio fucinato.
Mandrino: acciaio con filetto trapezoidale rullato, temprato e superficie fosfatata.
Traversino: acciaio zincato per l’azionamento manuale.
Piastra: acciaio fosfatato con inserto sinterizzato temprato e impregnato d’olio.
Inoltre, la vite trapezoidale è progettata per mantenere un movimento regolare e resistere all’usura.
Ambiti di utilizzo
Il BESSEY SGM è indicato per costruzioni metalliche, carpenteria, lavori di serratura e assemblaggio di telai.
Inoltre, trova impiego nelle officine e nei reparti di montaggio industriale. Nelle operazioni di puntatura e preparazione alla saldatura, il posizionamento deve mantenere il componente correttamente appoggiato e allineato.
Utilizzo corretto
- Prima dell’impiego, controlla guida, staffe, mandrino, traversino e piastra. Non utilizzare lo strettoio se presenta danni.
- Successivamente, posiziona le superfici di pressione sul pezzo e avvicina la staffa mobile.
- Quindi, aziona il traversino progressivamente, rispettando le istruzioni del modello e senza aggiungere leve o prolunghe.
- Infine, verifica stabilità e allineamento prima di iniziare la lavorazione.
BESSEY associa la forza dichiarata di 12.000 N a un momento torcente di 40 Nm. Per i limiti e le modalità d’impiego, fai riferimento alle istruzioni del prodotto.
Sicurezza e limiti d’impiego
Utilizza occhiali protettivi, guanti da lavoro e calzature antinfortunistiche. Inoltre, mantieni le superfici di presa pulite e prive di olio o grasso.
Lo strettoio deve essere utilizzato nello stato originale e soltanto per il serraggio previsto. Non impiegarlo per sollevare, trascinare o sostenere carichi, né per fissarli durante il trasporto.
Infine, evita installazioni permanenti e controlla periodicamente il fermo terminale di sicurezza. Per eventuali sostituzioni, utilizza ricambi originali BESSEY.
Cura e manutenzione
Guida: elimina sporco, colla secca, grasso, olio, cere e residui siliconici. Infatti, una superficie contaminata può compromettere la tenuta della staffa.
Mandrino e piastra: puliscili e lubrificali periodicamente, verificando che vite e piastra si muovano correttamente. Evita però di trasferire il lubrificante sulla guida.
Guida lucida: le indicazioni di manutenzione fornite prevedono di irruvidire i due lati stretti con panno smerigliante grana 100. Questo intervento non sostituisce il controllo di eventuali deformazioni o danni.
Quando interrompere l’utilizzo
Controlla lo strettoio se la staffa scivola, il mandrino diventa irregolare oppure la piastra rimane bloccata.
Inoltre, verifica l’utensile quando rilevi deformazioni della guida, danni al traversino o perdita di stabilità. Non continuare a utilizzare uno strettoio danneggiato: individua la causa prima di riprendere il lavoro.
FAQ
Qual è la forza di serraggio del BESSEY SGM?
La forza dichiarata arriva fino a 12.000 N con un momento torcente di 40 Nm.
Quali misure comprende questa scheda?
Sono riportati otto modelli con aperture da 250 a 1.250 mm. Lo scartamento rimane invece 140 mm su tutte le versioni elencate.
La piastra si adatta a superfici inclinate?
Sì. La piastra può orientarsi fino a 35° e dispone di un inserto in acciaio sinterizzato.
Posso aumentare la forza con una prolunga?
No. BESSEY prescrive l’azionamento manuale senza ausili aggiuntivi. Di conseguenza, non utilizzare prolunghe per forzare il traversino.
Devo lubrificare anche la guida?
No. Le indicazioni fornite distinguono la guida da mantenere pulita e priva di olio dal mandrino e dalla piastra, da pulire e lubrificare periodicamente.
Conclusione
Lo strettoio BESSEY SGM combina elevata forza di serraggio, guida ottimizzata e piastra orientabile.
Per scegliere la misura, considera prima l’apertura del pezzo. Verifica poi che lo scartamento di 140 mm permetta di raggiungere il punto di pressione richiesto.
Comunica modello, quantità e lavorazione a Furini Saldatura per una quotazione dedicata.
LINK UTILI
Lo strettoio BESSEY SGM sviluppa fino a 12.000 N con un momento torcente di 40 Nm. Inoltre, dispone di piastra resistente al calore, orientabile fino a 35°, con inserto in acciaio sinterizzato. La gamma proposta comprende otto modelli, con aperture 250–1.250 mm, scartamento 140 mm e guida 34 × 13 mm.
