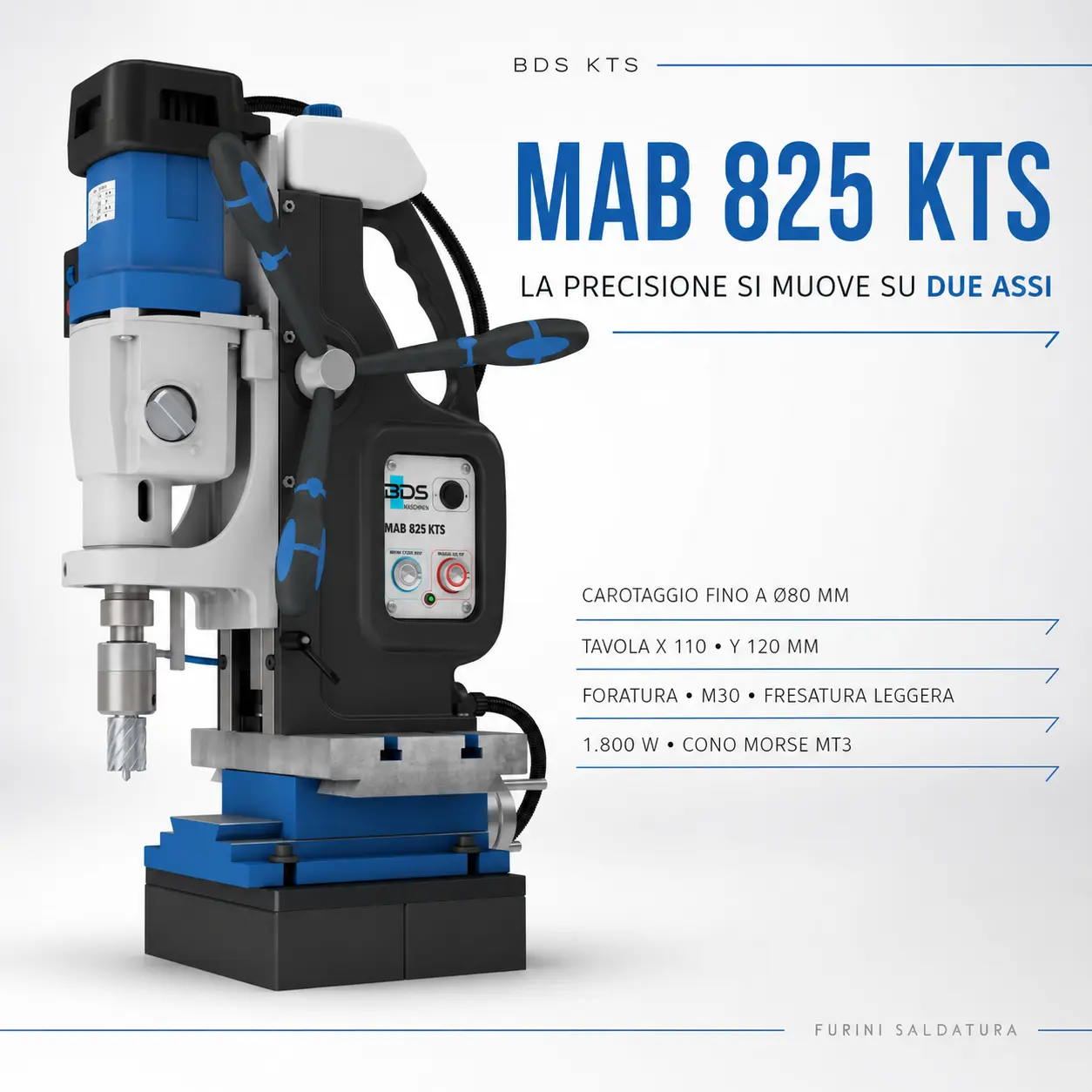

Perforatore Magnetico Multivelocità BDS MAB 825 KTS con Tavola Trasversale

Macchina portatile professionale per carotaggio, foratura, filettatura, alesatura, svasatura e fresatura leggera.

Non spostare continuamente il pezzo: posiziona la lavorazione con precisione.

La tavola trasversale integrata consente regolazioni di 110 mm sull’asse X e 120 mm sull’asse Y, facilitando fori ravvicinati, asole e fresature leggere.

✅ Sconto applicato automaticamente nel carrello.

✅ Offerte personalizzate per aziende in base a lavorazione, utensili e configurazione richiesta.

Descrizione Tecnica

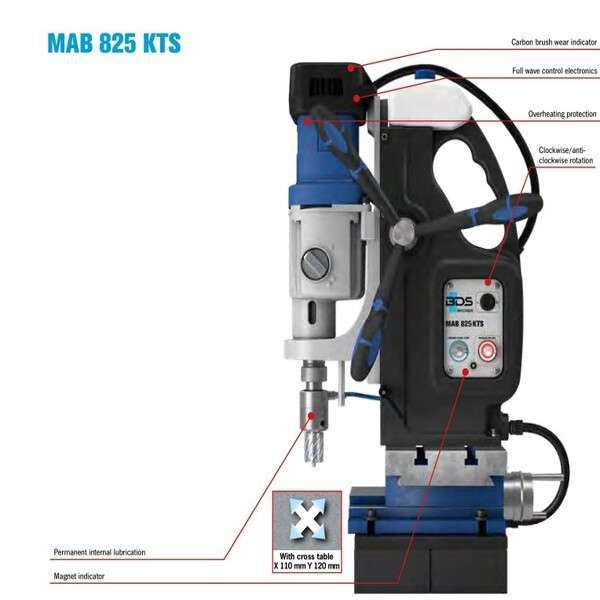

Il BDS MAB 825 KTS combina le capacità di un perforatore magnetico industriale con la precisione di una tavola trasversale regolabile.

La movimentazione di 110 mm sull’asse X e 120 mm sull’asse Y permette di posizionare l’utensile senza dover ripetutamente disattivare, sollevare e ricollocare l’intera macchina.

Il motore da 1.800 W, il cono Morse MT3 e il cambio meccanico a quattro velocità consentono di eseguire:

• carotaggio fino a Ø80 mm;
• foratura elicoidale fino a Ø31,75 mm;
• filettatura fino a M30;
• alesatura fino a Ø31,75 mm;
• svasatura fino a Ø50 mm;
• asole e fresature leggere.

Il modello è prodotto in Germania ed è stato premiato con il Red Dot Award: Product Design 2021. Specifiche ufficiali BDS MAB 825 KTS.

Caratteristiche Tecniche Principali

Tavola Trasversale X-Y

Movimentazione controllata:

• asse X: 110 mm;
• asse Y: 120 mm.

Permette il posizionamento preciso dell’utensile e la realizzazione di lavorazioni ravvicinate senza riposizionare completamente la macchina.

Motore da 1.800 W

Potenza indicata per carotaggi, filettature e lavorazioni industriali su acciaio.

Cono Morse MT3

Consente l’impiego di differenti portautensili e accessori compatibili con la lavorazione richiesta.

Cambio a Quattro Velocità

Le quattro gamme meccaniche permettono di adattare la rotazione al diametro dell’utensile e al tipo di operazione.

Regolazione Elettronica

Velocità e coppia regolabili per mantenere maggiore controllo nelle lavorazioni di foratura, filettatura e fresatura leggera.

Rotazione Destra/Sinistra

Funzione necessaria per l’esecuzione delle filettature e l’estrazione controllata del maschio.

Cambio a Bagno d’Olio

Soluzione progettata per affidabilità e continuità operativa nelle applicazioni professionali.

Dati Tecnici

Velocità Disponibili

La corretta velocità deve essere scelta in funzione di diametro, utensile, materiale e tipo di lavorazione.

Lavorazioni Possibili

Carotaggio

Fino a Ø80 mm con profondità massima di 55 mm.

Foratura Elicoidale

Fino a Ø31,75 mm utilizzando utensile e attacco compatibili.

Filettatura

Fino a M30, con regolazione della coppia e rotazione destra/sinistra.

Alesatura

Fino a Ø31,75 mm per la rifinitura dimensionale dei fori.

Svasatura

Fino a Ø50 mm per preparare sedi, smussare fori e rimuovere bordi.

Fresatura Leggera

Indicata per asole, correzioni localizzate e lavorazioni superficiali leggere. Non sostituisce una fresatrice tradizionale per asportazioni pesanti.

Quando Scegliere il MAB 825 KTS

È consigliato quando occorre:

✔ realizzare più fori ravvicinati;
✔ correggere con precisione la posizione dell’utensile;
✔ creare asole e fresature leggere;
✔ filettare fino a M30;
✔ lavorare componenti difficili da movimentare;
✔ ridurre i riposizionamenti della base magnetica;
✔ utilizzare una sola macchina per più operazioni.

Differenza tra MAB 825 KTS e MAB 825

MAB 825 KTS

Da preferire quando sono determinanti:

• tavola trasversale X-Y;
• precisione di posizionamento;
• fresature leggere;
• realizzazione di asole;
• fori multipli senza spostare la macchina.

MAB 825 Standard

Più indicato quando la priorità è il carotaggio di diametro superiore e non serve la movimentazione trasversale.

La versione KTS raggiunge Ø80 mm, mentre il modello MAB 825 standard arriva fino a Ø100 mm nelle condizioni previste dal produttore.

Vantaggi Operativi

✔ Foratura e fresatura leggera con un’unica macchina
✔ Posizionamento X-Y controllato
✔ Minore necessità di movimentare il componente
✔ Quattro gamme di velocità
✔ Regolazione elettronica di velocità e coppia
✔ Filettatura fino a M30
✔ Cono Morse MT3
✔ Motore reversibile
✔ Indicatore della tenuta magnetica
✔ Protezione termica e frizione di sicurezza
✔ Serbatoio refrigerante integrato
✔ Costruzione Made in Germany

Risultato Operativo Reale

La tavola trasversale permette di ottenere:

✔ maggiore precisione tra fori consecutivi;
✔ correzioni di posizione senza sollevare la macchina;
✔ asole più regolari;
✔ tempi di preparazione ridotti;
✔ minore movimentazione di componenti pesanti;
✔ maggiore flessibilità nelle lavorazioni fuori officina.

Dotazione Indicata

Accessorio per Fresatura

Per eseguire fresature leggere è necessario utilizzare un portautensile idoneo. La documentazione allegata indica il portapinza ZSF 316 con pinze da 3 a 16 mm come accessorio da ordinare separatamente.

Materiali e Superfici

La base magnetica richiede una superficie ferromagnetica:

• pulita;
• piana;
• sufficientemente spessa;
• priva di ruggine, calamina o vernice distaccata;
• capace di assicurare contatto completo.

La forza magnetica effettiva può diminuire su superfici sottili, irregolari, verniciate o sporche.

Aree di Applicazione

✔ Carpenteria pesante
✔ Costruzioni in acciaio
✔ Produzione di macchinari
✔ Impiantistica industriale
✔ Manutenzione meccanica
✔ Costruzione di telai e strutture
✔ Lavorazione di piastre
✔ Foratura di componenti difficili da spostare
✔ Realizzazione di asole e fori multipli

Modalità d’Uso

Posizionamento

Pulire la superficie, collocare la macchina e attivare il magnete verificando l’indicatore di adesione.

Regolazione X-Y

Utilizzare la tavola trasversale per allineare con precisione l’utensile al punto di lavorazione.

Selezione dei Parametri

Impostare marcia, velocità e coppia in funzione di utensile, diametro e materiale.

Lavorazione

Avvicinare progressivamente l’utensile e mantenere lubrificazione e asportazione compatibili con il tipo di operazione.

Sicurezza e Manutenzione

✔ Utilizzare sempre la cinghia di sicurezza
✔ Bloccare la tavola prima della lavorazione
✔ Verificare la presa magnetica
✔ Controllare utensile e portautensile
✔ Utilizzare refrigerante adeguato
✔ Non superare i limiti di fresatura leggera
✔ Non rimuovere trucioli con il motore in movimento
✔ Controllare periodicamente cambio e guide della tavola
✔ Interrompere il lavoro in presenza di vibrazioni anomale

Errore Comune da Evitare

Considerare il MAB 825 KTS come una fresatrice tradizionale.

La tavola trasversale permette asole, posizionamenti e fresature leggere, ma capacità di asportazione e stabilità dipendono dalla presa magnetica, dall’utensile e dalla superficie di appoggio.

Categorie

• Perforatori magnetici BDS
• Perforatori magnetici multivelocità
• Perforatori magnetici con tavola trasversale
• Trapani magnetici per filettatura
• Macchine portatili per foratura e fresatura
• Perforatori industriali per acciaio
• BDS MAB 825 KTS

FAQ

Qual è il diametro massimo di carotaggio?

Il MAB 825 KTS raggiunge Ø80 mm con profondità massima di 55 mm.

Qual è la corsa della tavola trasversale?

110 mm sull’asse X e 120 mm sull’asse Y.

Può eseguire filettature?

Sì, fino a M30 con accessori compatibili.

Può essere utilizzato come fresatrice?

È indicato per fresature leggere, asole e correzioni localizzate. Non sostituisce una fresatrice industriale per asportazioni pesanti.

Il portapinza per fresatura è incluso?

Non risulta compreso nella dotazione standard indicata. Deve essere selezionato separatamente.

Quale attacco utilizza?

Cono Morse MT3.

Quante velocità sono disponibili?

Quattro gamme, con regolazione compresa tra 40 e 600 giri/min.

Qual è la differenza rispetto al MAB 825 standard?

La versione KTS integra una tavola trasversale X-Y e consente fresature leggere, ma presenta un diametro massimo di carotaggio inferiore.

Conclusione

Il BDS MAB 825 KTS porta precisione di posizionamento e versatilità direttamente sul componente da lavorare.

La tavola trasversale X-Y, il motore da 1.800 W e il cono Morse MT3 permettono di passare dal carotaggio alla filettatura, fino alla realizzazione di asole e fresature leggere.
