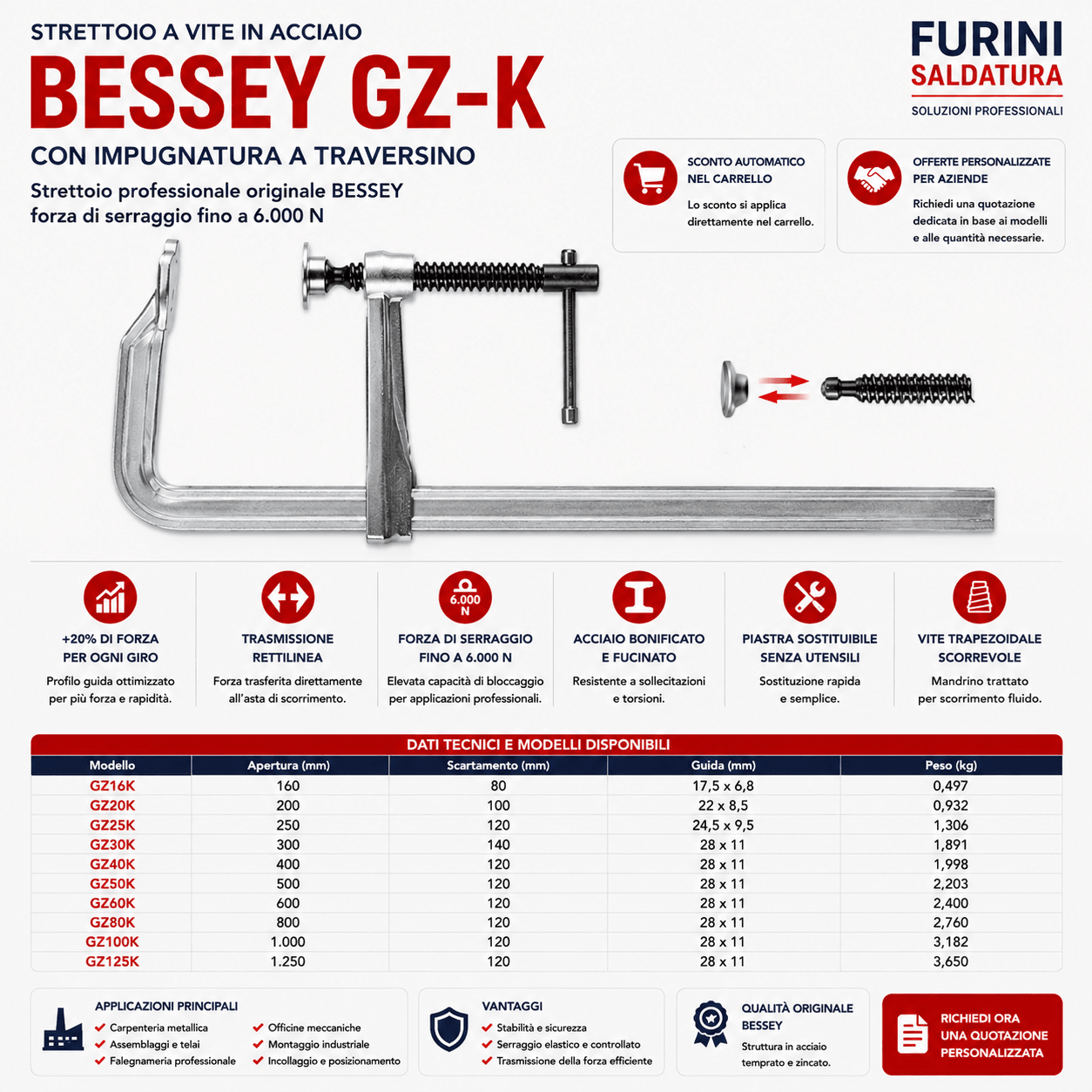

Strettoio Leggero BESSEY GZK

Descrizione Tecnica

Lo strettoio a vite in acciaio BESSEY GZ-K è progettato per serraggi professionali in carpenteria, officina, assemblaggio e falegnameria.

In particolare, sviluppa una forza di serraggio fino a 6.000 N. Inoltre, il profilo ottimizzato della guida permette di ottenere fino al 20% di forza in più per ogni giro del mandrino.

La forza viene trasmessa in modo rettilineo all’asta di scorrimento. Di conseguenza, il serraggio risulta stabile anche nelle lavorazioni più impegnative.

Caratteristiche Principali

• Forza di serraggio fino a 6.000 N
• Aperture da 160 a 1.250 mm
• Impugnatura a traversino
• Staffa mobile in acciaio bonificato fucinato
• Profilo guida ottimizzato
• Vite trapezoidale
• Piastra di pressione sostituibile senza utensili
• Dieci modelli disponibili

Inoltre, la struttura in acciaio è progettata per resistere alle sollecitazioni tipiche dell’utilizzo professionale.

Trasmissione Rettilinea della Forza

La staffa mobile a U è realizzata in acciaio bonificato fucinato.

In questo modo, la forza viene trasmessa direttamente lungo l’asta di scorrimento. Di conseguenza, si riducono torsioni e movimenti indesiderati durante il serraggio.

Profilo Ottimizzato della Guida

Il profilo della guida permette di sviluppare fino al 20% di forza di serraggio in più per ogni giro del mandrino.

Pertanto, la pressione aumenta rapidamente durante il serraggio.

Inoltre, la guida contribuisce alla stabilità complessiva dello strettoio.

Impugnatura a Traversino

L’impugnatura utilizza un traversino con estremità arrotondate.

Di conseguenza, l’operatore può applicare la forza manualmente in modo progressivo e controllato.

Tuttavia, lo strettoio deve essere azionato senza prolunghe o leve aggiuntive.

Piastra di Pressione

La piastra di pressione può essere sostituita senza utilizzare utensili.

In questo modo, manutenzione e sostituzione risultano più rapide.

Inoltre, la piastra deve essere controllata periodicamente per verificare eventuali deformazioni o segni di usura.

Dati Tecnici e Modelli Disponibili

Scelta Rapida del Modello

• GZ16K / GZ20K → piccoli componenti e assemblaggi compatti
• GZ25K / GZ30K → serraggi di media dimensione
• GZ40K / GZ50K / GZ60K → pannelli, telai e componenti più larghi
• GZ80K / GZ100K / GZ125K → strutture e assemblaggi di grandi dimensioni

Quindi, la scelta deve essere effettuata principalmente in base all’apertura e allo scartamento necessari.

In particolare, il modello GZ30K offre lo scartamento maggiore della gamma, pari a 140 mm.

Ambiti di Utilizzo

Il BESSEY GZ-K è indicato per:

• carpenteria metallica
• officine meccaniche
• assemblaggio di telai
• falegnameria professionale
• produzione di mobili e pannelli
• montaggio industriale
• incollaggio
• posizionamento di componenti
• manutenzione

Inoltre, l’ampia gamma di misure permette di utilizzare lo stesso sistema di serraggio su componenti di dimensioni molto differenti.

Utilizzo Corretto

Prima del serraggio:

• verificare l’integrità della guida
• controllare staffa fissa e mobile
• verificare il mandrino
• controllare il traversino
• verificare la piastra di pressione
• posizionare correttamente il pezzo
• serrare esclusivamente a mano

Successivamente, ruotare il traversino fino a ottenere la pressione necessaria.

Infine, controllare stabilità e allineamento del pezzo prima di iniziare la lavorazione.

Cura e Manutenzione

Per mantenere lo strettoio efficiente:

• mantenere pulita la guida
• rimuovere colla e residui
• evitare accumuli di olio sulla guida
• controllare periodicamente il mandrino
• lubrificare la vite quando necessario
• verificare la piastra di pressione
• utilizzare ricambi compatibili

Infatti, sporco e residui sulla guida possono compromettere la corretta tenuta della staffa mobile.

Per questo motivo, la manutenzione periodica è importante soprattutto negli utilizzi intensivi.

Quando Controllare i Componenti

Controllare lo strettoio quando si verificano:

• staffa mobile che tende a scivolare
• guida deformata
• mandrino duro o irregolare
• traversino danneggiato
• piastra deformata
• perdita di stabilità durante il serraggio

In particolare, un componente danneggiato non deve essere ignorato.

Di conseguenza, prima di continuare il lavoro è opportuno verificare la causa dell’anomalia.

FAQ

Qual è la forza massima di serraggio?

Il BESSEY GZ-K sviluppa una forza di serraggio fino a 6.000 N.

Quali aperture sono disponibili?

La gamma comprende aperture da 160 a 1.250 mm.

Perché sviluppa più forza per giro?

Il profilo ottimizzato permette di ottenere fino al 20% di forza in più per ogni giro del mandrino.

Quale modello ha lo scartamento maggiore?

Il GZ30K raggiunge uno scartamento di 140 mm.

Qual è il modello con l’apertura maggiore?

Il GZ125K raggiunge 1.250 mm.

Posso usare una prolunga sul traversino?

No. Infatti, lo strettoio deve essere azionato manualmente senza leve o prolunghe aggiuntive.

Conclusione

Lo strettoio a vite in acciaio BESSEY GZ-K combina forza fino a 6.000 N, ampia scelta di misure e componenti progettati per utilizzo professionale.

Inoltre, la trasmissione rettilinea della forza, il profilo ottimizzato e la piastra sostituibile rendono il sistema versatile nelle lavorazioni di serraggio.

Infine, scegliere correttamente apertura e scartamento permette di individuare il modello più adatto alla specifica applicazione.
