Strettoio Professionale BESSEY SLV

Descrizione tecnica

Il BESSEY SLV è un sistema di serraggio ad alte prestazioni sviluppato per lavorazioni che richiedono forza elevata e grande capacità di apertura.

In particolare, raggiunge una forza di serraggio fino a 6.500 N. Inoltre, il posizionamento centrale sul pezzo aiuta a impedirne il ribaltamento durante il serraggio.

La struttura modulare permette di sostituire oppure integrare le aste di scorrimento. Di conseguenza, lo stesso sistema può essere adattato a differenti configurazioni e campi di impiego.

Caratteristiche principali

• Forza di serraggio fino a 6.500 N
• Aperture disponibili da 1.000 a 2.000 mm
• Scartamento 120 mm
• Guida 27 × 13 mm
• Funzione di serraggio e distanziamento
• Blocchi di finecorsa rilasciabili su entrambi i lati
• Aste di scorrimento intercambiabili
• Piastra di pressione resistente al calore
• Piastra orientabile fino a 35°
• Vite temprata resistente all’usura
• Possibilità di spingere lo strettoio attraverso un’apertura del pezzo
• Configurazione espandibile con guide e aste dedicate

Blocco di finecorsa rilasciabile

I blocchi di finecorsa sono posizionati su entrambi i lati della guida.

In particolare, possono essere rilasciati per riposizionare rapidamente le aste di scorrimento.

In questo modo, il sistema può essere convertito per la funzione di distanziamento.

Inoltre, le aste possono essere sostituite oppure integrate con ulteriori elementi.

Asta di scorrimento intercambiabile

L’asta di scorrimento è realizzata in acciaio bonificato fucinato.

BESSEY la progetta per trasmettere la forza in modo rettilineo e resistere a forti sollecitazioni.

Inoltre, l’asta può essere sostituita con altre varianti compatibili. Di conseguenza, il sistema SLV può essere configurato in funzione dell’applicazione.

Piastra di pressione orientabile

Lo SLV utilizza una speciale piastra di pressione:

• resistente al calore
• sostituibile
• orientabile fino a 35°

In questo modo, la superficie di pressione può adattarsi anche a pezzi non perfettamente paralleli.

Vite temprata

La vite di serraggio è temprata.

In particolare, questa costruzione è progettata per aumentare stabilità e resistenza all’usura.

Di conseguenza, il sistema è adatto anche a utilizzi professionali che richiedono serraggi ripetuti.

Gamma e dati tecnici

Forza di serraggio massima dichiarata: 6.500 N.

Scelta rapida della misura

• SLV100M – 1.000 mm → grandi serraggi fino a 1 metro
• SLV150M – 1.500 mm → lavorazioni di maggiore ampiezza
• SLV200M – 2.000 mm → apertura massima della gamma indicata

Quindi, la scelta principale dipende dalla larghezza del pezzo e dall’intervallo di distanziamento necessario.

Inoltre, tutte le versioni mantengono scartamento 120 mm e guida 27 × 13 mm.

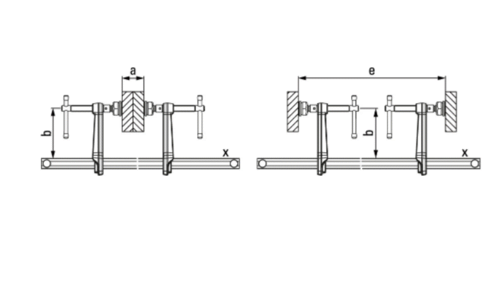

Funzione distanziatore

Il sistema SLV può essere utilizzato anche per il distanziamento.

Gli intervalli dichiarati sono:

• SLV100M → 340–1.250 mm
• SLV150M → 340–1.750 mm
• SLV200M → 340–2.250 mm

Di conseguenza, lo stesso utensile può essere utilizzato sia per avvicinare sia per distanziare i componenti.

Utilizzo attraverso aperture del pezzo

La configurazione del sistema permette di far passare lo strettoio attraverso un’apertura presente nel pezzo o nel componente.

In particolare, questa caratteristica aumenta le possibilità di posizionamento quando il serraggio tradizionale dall’esterno non è pratico.

Sistema modulare SLV

Uno dei principali vantaggi costruttivi della famiglia SLV è la modularità.

Il sistema può essere completato con:

• guide di differenti lunghezze
• aste di scorrimento complete
• differenti configurazioni dell’asta
• elementi aggiuntivi compatibili con la misura SLV

Inoltre, i blocchi di finecorsa rilasciabili permettono una conversione rapida della configurazione.

Guide SLV disponibili come accessorio

Le guide SLV sono realizzate con profilato 27 × 13 mm, trafilato a freddo e zincato.

Inoltre, dispongono di blocchi di finecorsa rilasciabili su entrambi i lati.

Sono compatibili con tutte le aste di scorrimento complete della dimensione SLV.

Aste di scorrimento complete

BESSEY propone aste di scorrimento complete per la famiglia SLV.

Sono disponibili in tre varianti di impugnatura e risultano compatibili con tutte le guide della dimensione SLV.

Di conseguenza, il sistema può essere adattato alle esigenze operative senza sostituire necessariamente l’intero strettoio.

Ambiti di utilizzo

BESSEY indica il sistema SLV per:

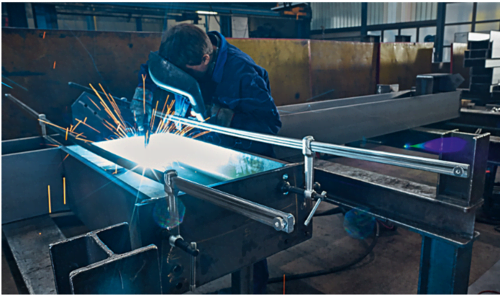

• costruzione in metallo
• carpenteria e costruzione in legno
• costruzione rustica
• lavori di serratura
• lavorazioni con grandi aperture

In particolare, la forza fino a 6.500 N e le aperture fino a 2.000 mm lo rendono adatto alle applicazioni che richiedono capacità superiori rispetto agli strettoi standard.

Manutenzione e cura

Per mantenere il corretto funzionamento dello strettoio è necessaria manutenzione regolare.

BESSEY raccomanda di:

• pulire la guida con un detergente
• mantenere la guida libera da grasso
• rimuovere olio e colla essiccata
• evitare cere e distaccanti siliconici
• pulire e oliare regolarmente il mandrino
• pulire e oliare regolarmente la piastra di pressione
• irruvidire i lati stretti della guida con panno smerigliante grana 100 se diventano lucidi

Infatti, una guida correttamente mantenuta contribuisce a evitare lo scivolamento della staffa.

Indicazioni di sicurezza

Prima dell’utilizzo:

• controllare che lo strettoio non sia danneggiato
• verificare il funzionamento degli elementi mobili
• utilizzare il prodotto solo per lo scopo previsto
• indossare occhiali protettivi
• utilizzare guanti da lavoro
• utilizzare calzature antinfortunistiche
• mantenere l’impugnatura libera da olio e grasso
• utilizzare esclusivamente ricambi originali BESSEY
• serrare solamente a mano

Inoltre, un utensile danneggiato non deve essere utilizzato.

Utilizzi non consentiti

Lo strettoio non deve essere impiegato per:

• sollevamento
• trazione
• appoggio
• fissaggio di carichi durante il trasporto
• installazioni permanenti

Infine, BESSEY raccomanda di controllare periodicamente il funzionamento della vite terminale di sicurezza.

FAQ

Qual è la forza di serraggio del BESSEY SLV?

La forza massima dichiarata arriva fino a 6.500 N.

Quali aperture sono disponibili?

Sono disponibili aperture da 1.000, 1.500 e 2.000 mm.

Qual è lo scartamento?

Tutte le varianti riportate hanno uno scartamento di 120 mm.

Qual è la sezione della guida?

La guida misura 27 × 13 mm.

Può essere usato come distanziatore?

Sì. Infatti, i blocchi di finecorsa rilasciabili permettono di riconfigurare rapidamente le aste per il distanziamento.

Quanto può inclinarsi la piastra di pressione?

La piastra è orientabile fino a 35°.

Le aste possono essere sostituite?

Sì. Inoltre, possono essere sostituite oppure integrate con altre varianti compatibili SLV.

Qual è la massima distanza ottenibile?

Il modello SLV200M raggiunge un intervallo di distanziamento fino a 2.250 mm.

Conclusione

Il set strettoio ad alte prestazioni BESSEY SLV combina una forza fino a 6.500 N, grandi aperture e una struttura modulare.

Inoltre, la piastra orientabile fino a 35°, le aste intercambiabili e la funzione distanziatore ampliano notevolmente le possibilità di configurazione.

Infine, le tre versioni da 1.000, 1.500 e 2.000 mm permettono di scegliere il sistema più adatto a carpenteria metallica, legno e lavori professionali di serraggio.
