Strettoio Ad Alte Prestazioni BESSEY STBM

Strettoio ad Alte Prestazioni BESSEY STBM – Forza fino a 22.000 N

Strettoio professionale per carpenteria pesante, serramenti metallici e lavorazioni industriali ad alta pressione

✅ Sconto applicato automaticamente nel carrello.

✅ Offerte personalizzate per aziende: richiedi una quotazione dedicata in base al modello e alla quantità necessaria.

Descrizione Tecnica

Lo strettoio ad alte prestazioni BESSEY STBM è progettato per serraggi particolarmente gravosi nella carpenteria metallica, nelle officine e nelle lavorazioni industriali.

In particolare, con un momento torcente di 70 Nm può sviluppare una forza di serraggio fino a 22.000 N. Di conseguenza, è indicato per bloccare componenti pesanti e strutture di grandi dimensioni.

La speciale piastra di pressione è orientabile fino a 35°. Inoltre, integra un inserto in acciaio sinterizzato ed è progettata per adattarsi anche a superfici non perfettamente parallele.

Infine, l’esagono da 19 mm all’estremità della vite permette l’azionamento con utensile adeguato, rispettando il momento torcente massimo previsto.

Caratteristiche Principali

• Forza di serraggio fino a 22.000 N
• Momento torcente massimo 70 Nm
• Piastra orientabile fino a 35°
• Inserto in acciaio sinterizzato
• Esagono di azionamento da 19 mm
• Guida rinforzata 40 × 20 mm
• Scartamento costante 175 mm
• Aperture da 300 a 1.500 mm
• Struttura progettata per impieghi professionali gravosi

Inoltre, la gamma comprende otto misure. Quindi, è possibile scegliere lo strettoio in funzione dell’apertura richiesta mantenendo invariati scartamento e sezione della guida.

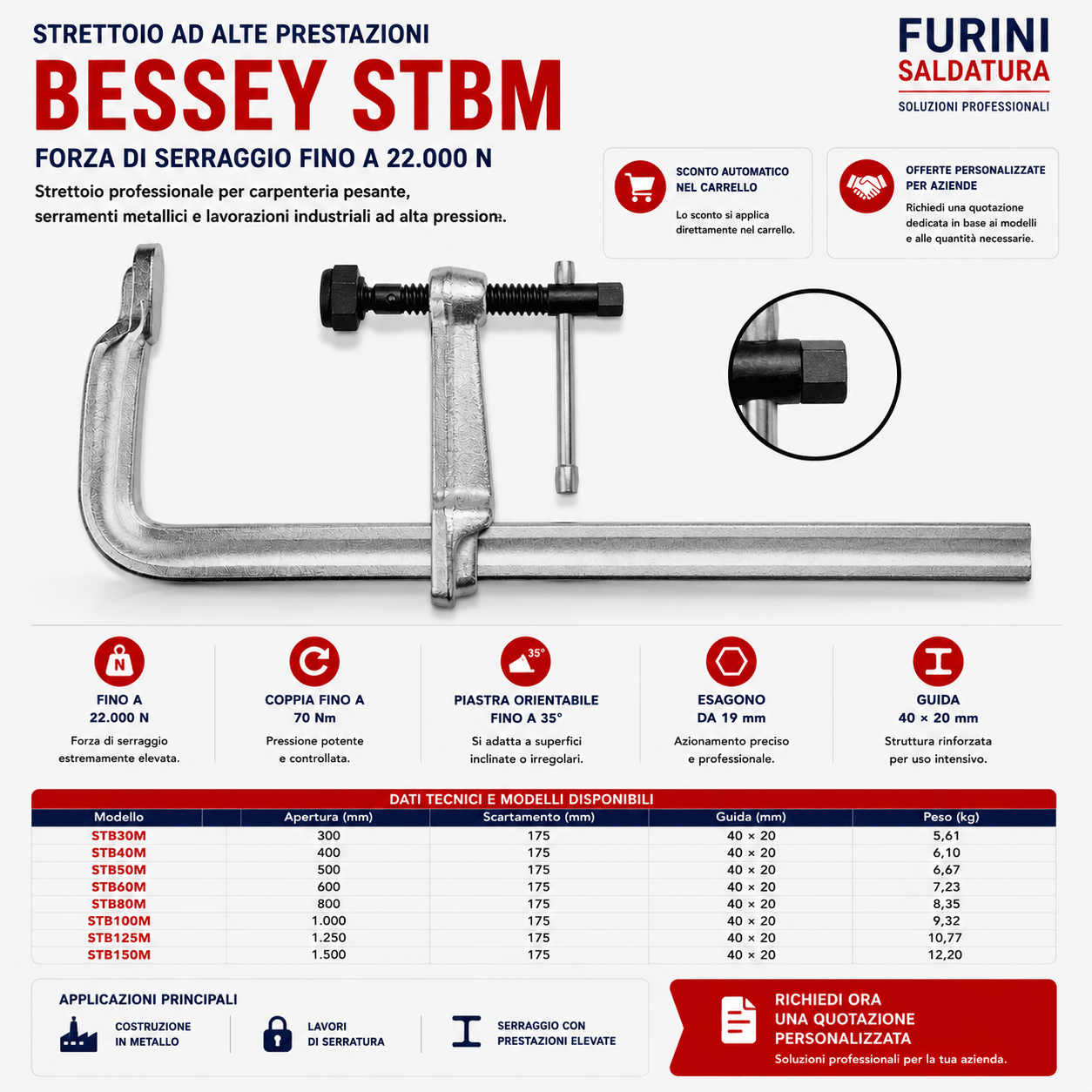

Dati Tecnici e Modelli Disponibili

Scelta Rapida del Modello

• STB30M – STB60M → aperture da 300 a 600 mm
• STB80M – STB100M → aperture da 800 a 1.000 mm
• STB125M – STB150M → aperture da 1.250 a 1.500 mm

Quindi, la scelta deve essere effettuata principalmente in base alla larghezza del componente da serrare.

Inoltre, tutti i modelli mantengono uno scartamento di 175 mm. Di conseguenza, la profondità utile rimane costante sull’intera gamma.

Piastra di Pressione Orientabile

La piastra di pressione può inclinarsi fino a 35°.

In questo modo, può adattarsi meglio a superfici inclinate oppure non perfettamente parallele.

Inoltre, l’inserto in acciaio sinterizzato è destinato a lavorazioni che richiedono elevata resistenza del gruppo di pressione.

Guida Rinforzata

La guida presenta una sezione di 40 × 20 mm su tutti i modelli.

In particolare, questa struttura è dimensionata per le elevate forze sviluppate dallo strettoio.

Di conseguenza, il BESSEY STBM è destinato a impieghi più gravosi rispetto agli strettoi convenzionali.

Sistema di Serraggio

Il momento torcente massimo indicato è 70 Nm.

Pertanto, la pressione deve essere applicata progressivamente senza superare il valore previsto.

Inoltre, l’esagono da 19 mm permette di utilizzare un utensile adeguato per l’azionamento della vite.

Aree di Applicazione

Il BESSEY STBM è indicato per:

• costruzione in metallo
• carpenteria pesante
• lavori di serratura
• assemblaggio di telai
• officine meccaniche
• montaggio industriale

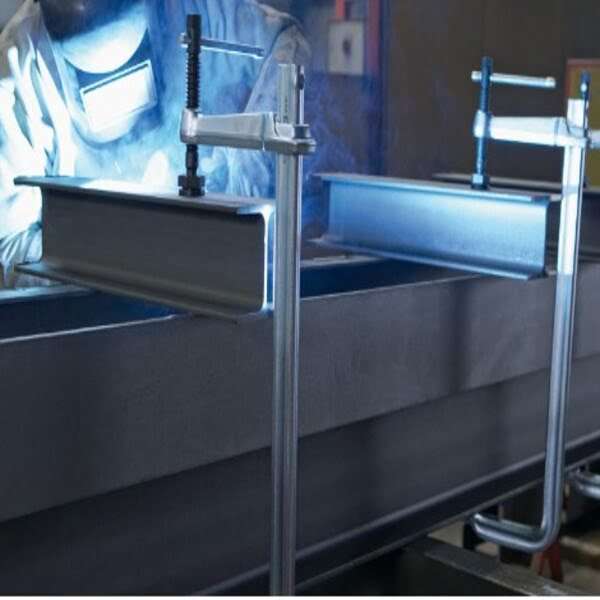

• puntatura e preparazione alla saldatura
• serraggi ad alte prestazioni

In particolare, la combinazione tra 22.000 N, scartamento da 175 mm e aperture fino a 1.500 mm lo rende adatto a componenti di grandi dimensioni.

Materiali e Costruzione

La struttura comprende:

• staffa fissa e mobile in acciaio
• guida rinforzata
• vite con filetto trapezoidale
• traversino in acciaio
• piastra di pressione in acciaio
• inserto sinterizzato

Inoltre, i componenti sono progettati per sopportare le elevate sollecitazioni generate durante il serraggio.

Utilizzo Corretto

Prima dell’impiego:

• controllare guida e staffe
• verificare il mandrino
• controllare la piastra di pressione
• verificare l’integrità del traversino
• posizionare correttamente il componente
• applicare progressivamente la pressione
• rispettare il limite di 70 Nm

Successivamente, verificare la stabilità del pezzo.

Infine, iniziare la lavorazione solo dopo aver controllato il corretto posizionamento dello strettoio.

Sicurezza

Durante l’utilizzo è necessario:

• indossare occhiali protettivi
• utilizzare guanti da lavoro
• utilizzare calzature antinfortunistiche
• mantenere le superfici di presa prive di olio e grasso
• controllare le parti mobili prima dell’impiego
• non utilizzare lo strettoio se danneggiato
• utilizzare ricambi adeguati
• rispettare il momento torcente previsto

Inoltre, lo strettoio non deve essere utilizzato per sollevamento o sostegno di carichi.

Utilizzi Non Consentiti

Non utilizzare lo strettoio:

• per sollevare carichi
• per trascinare carichi
• come sostegno
• per fissare carichi durante il trasporto
• come installazione permanente
• oltre il momento torcente previsto

Di conseguenza, il BESSEY STBM deve essere utilizzato esclusivamente come utensile professionale di serraggio.

Cura e Manutenzione

Per mantenere efficiente lo strettoio:

• pulire regolarmente la guida
• eliminare grasso e residui
• rimuovere colla secca
• evitare cere e prodotti siliconici sulla guida
• pulire e oliare il mandrino
• controllare la piastra di pressione
• verificare periodicamente le parti mobili

Inoltre, se la guida diventa eccessivamente lucida è possibile irruvidire i lati stretti con panno smerigliante grana 100.

In questo modo, si mantiene una superficie adatta alla corretta tenuta della staffa scorrevole.

Quando Controllare i Componenti

È necessario verificare lo strettoio in presenza di:

• staffa mobile che tende a scivolare
• guida deformata
• mandrino duro o irregolare
• piastra bloccata
• inserto sinterizzato danneggiato
• traversino deformato
• perdita di stabilità durante il serraggio

Infatti, questi segnali possono indicare usura o danneggiamento.

Pertanto, il componente interessato deve essere controllato prima di continuare il lavoro.

FAQ

Qual è la forza massima di serraggio?

Il BESSEY STBM può sviluppare fino a 22.000 N.

Qual è il momento torcente massimo?

Il valore indicato è 70 Nm.

Quanto può inclinarsi la piastra?

La piastra di pressione può orientarsi fino a 35°.

Quali aperture sono disponibili?

La gamma comprende aperture da 300 a 1.500 mm.

Qual è lo scartamento?

Tutti i modelli hanno uno scartamento di 175 mm.

Qual è il modello più grande?

Il STB150M raggiunge un’apertura di 1.500 mm.

A cosa serve l’esagono da 19 mm?

Permette di azionare la vite con un utensile adeguato. Tuttavia, deve essere rispettato il momento torcente massimo di 70 Nm.

Conclusione

Lo strettoio ad alte prestazioni BESSEY STBM è progettato per serraggi professionali che richiedono elevate forze e grande stabilità.

In particolare, sviluppa fino a 22.000 N con un momento torcente di 70 Nm.

Inoltre, la piastra orientabile fino a 35°, lo scartamento da 175 mm e le aperture fino a 1.500 mm ampliano le possibilità di impiego.

Infine, la gamma di otto misure permette di scegliere il modello più adatto alla struttura da serrare.
