Sistemi di Fissaggio BDS per Perforatori Magnetici e Trapani

Piastre a vuoto, supporti magnetici, morse mobili e sistemi per tubi: la soluzione professionale per lavorare dove la base magnetica tradizionale non è sufficiente.

Dove il magnete non può aderire, il fissaggio diventa parte della tecnologia.

La gamma BDS amplia le possibilità operative dei perforatori su alluminio, acciaio inox, superfici goffrate, tubi e componenti di piccole dimensioni.

✅ Sconto applicato automaticamente nel carrello.

✅ Configurazioni personalizzate per aziende in base a macchina, materiale, superficie e lavorazione.

Descrizione Tecnica

I sistemi di fissaggio BDS permettono di utilizzare perforatori magnetici e trapani portatili in applicazioni dove la superficie, la geometria o il materiale non consentono un fissaggio tradizionale.

La gamma comprende:

• piastre a vuoto per materiali amagnetici;
• supporti magnetici per trapani portatili;
• supporti industriali da banco;
• sistemi MobilCLAMP per piccoli componenti;
• morse prismatiche;
• dispositivi a catena per tubi.

La scelta corretta dipende da quattro elementi:

1. materiale da lavorare;
2. forma e finitura della superficie;
3. macchina utilizzata;
4. diametro o dimensione del componente.

Gamma verificata sul catalogo ufficiale degli accessori BDS e sulla sezione sistemi di fissaggio BDS.

Scelta Rapida del Sistema

Sistemi di Fissaggio a Vuoto

ZAV 200 – Piastra a Vuoto a Batteria

La BDS ZAV 200 permette di posizionare un perforatore magnetico su materiali non magnetici come:

✔ alluminio;
✔ acciaio inox austenitico;
✔ metalli non ferrosi;
✔ superfici mandorlate o goffrate;
✔ superfici piane e lisce.

La pompa a batteria crea il vuoto tra piastra e componente. Il perforatore viene successivamente fissato magneticamente sulla superficie metallica superiore della piastra.

Caratteristiche principali

Vantaggio operativo

La pompa a batteria evita l’impiego di un gruppo esterno ingombrante, rendendo il sistema particolarmente indicato per montaggi e manutenzioni in loco.

ZAV 300PRO – Piastra a Vuoto per Superfici Lisce e Goffrate

Sistema professionale dotato di pompa ad alte prestazioni con lubrificazione a ricircolo d’olio.

La piastra rotonda è progettata per adattarsi a superfici:

• lisce;
• mandorlate;
• goffrate;
• con nervature regolari.

Dati principali

Quando sceglierla

Quando serve una soluzione continuativa per officine e cantieri oppure la superficie presenta una finitura incompatibile con una normale base magnetica.

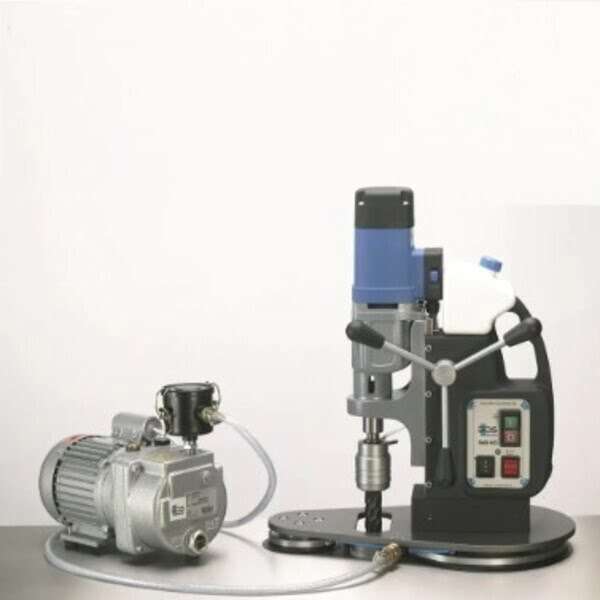

ZAV 400PRO – Piastra a Vuoto per Superfici Lisce

Progettata specificamente per superfici ampie, piane, lisce e non magnetiche.

La struttura utilizza due zone di aspirazione con area interna dedicata alla foratura.

Dati principali

Quando sceglierla

Per lavorazioni ripetitive su piastre lisce di alluminio, inox o altri materiali sui quali il magnete non sviluppa una forza sufficiente.

Come Funziona una Piastra a Vuoto

Prima Fase

La piastra viene collocata sulla superficie e fissata attraverso la depressione generata dalla pompa.

Seconda Fase

La base magnetica del perforatore aderisce alla parte superiore ferromagnetica della piastra.

Terza Fase

La foratura viene eseguita attraverso la zona libera predisposta, rispettando i limiti del sistema e della macchina.

Il vuoto deve essere mantenuto per tutta la durata della lavorazione.

Supporti per Trapani Portatili

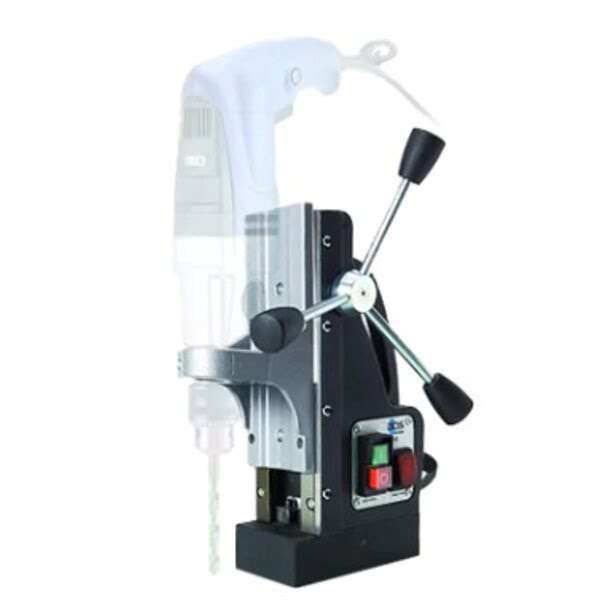

MBS 300.2 – Supporto Magnetico

Trasforma un comune trapano portatile in una soluzione magnetica per lavorazioni su superfici ferrose.

Caratteristiche

Il supporto magnetico facilita l’avanzamento controllato e migliora la stabilità rispetto alla foratura completamente manuale.

Per lavorazioni verticali o sopraelevate è obbligatorio utilizzare un fissaggio di sicurezza supplementare.

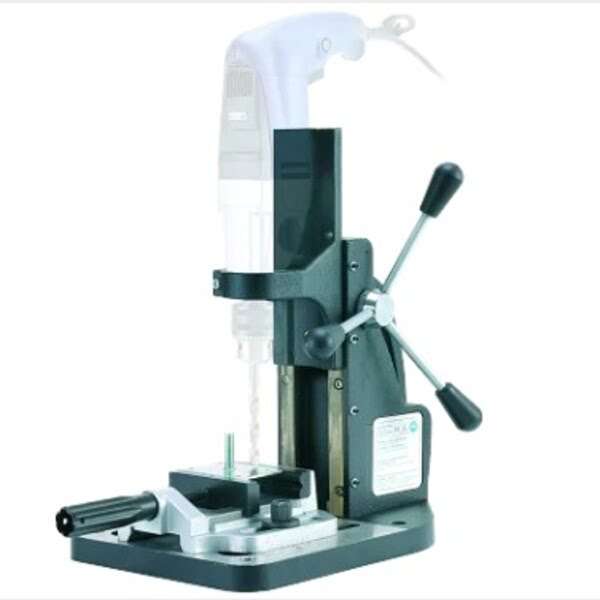

ZBS 100.2 – Supporto Industriale da Banco

Supporto con base rigida in fusione e slitta guidata con precisione, progettato per trapani portatili con collare da 43 mm.

Dati principali

Permette di trasformare un trapano manuale in una postazione stabile per forature ripetitive su piccoli componenti.

Sistemi MobilCLAMP

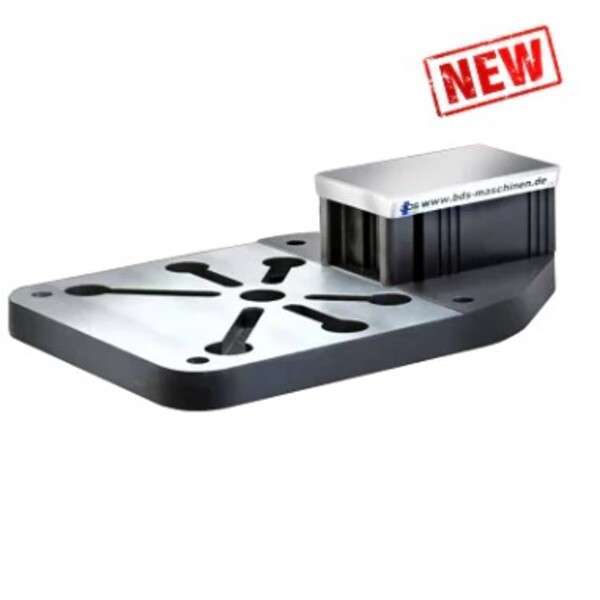

ZMC 200 MobilCLAMP

Il MobilCLAMP trasforma un perforatore magnetico in una postazione da banco mobile.

Il perforatore viene appoggiato sulla superficie ferromagnetica del dispositivo e bloccato attivando la propria base magnetica.

Il componente viene successivamente serrato nella morsa prismatica.

Vantaggi operativi

✔ Utilizzo del perforatore come trapano da banco
✔ Maggiore precisione sui piccoli componenti
✔ Postazione mobile e rapidamente configurabile
✔ Riduzione della necessità di un trapano a colonna dedicato
✔ Adatto a manutenzione, officina e montaggio

ZST 300 – Morsa Prismatica

Morsa progettata per ZMC 200 MobilCLAMP e ZBS 100.2.

Dati principali

La geometria prismatica facilita il bloccaggio di componenti tondi, tubolari e particolari sagomati.

La morsa e le relative viti di fissaggio devono essere selezionate separatamente quando non comprese nella configurazione acquistata.

Sistemi di Bloccaggio per Tubi

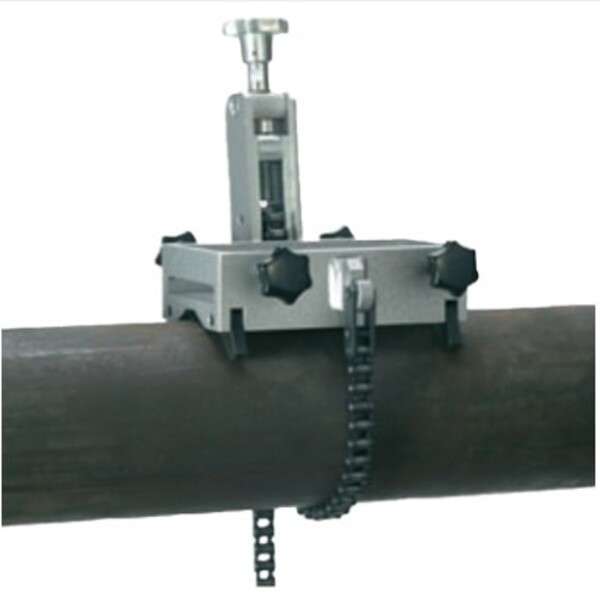

ZRO 250

Sistema a catena per perforatori magnetici compatti.

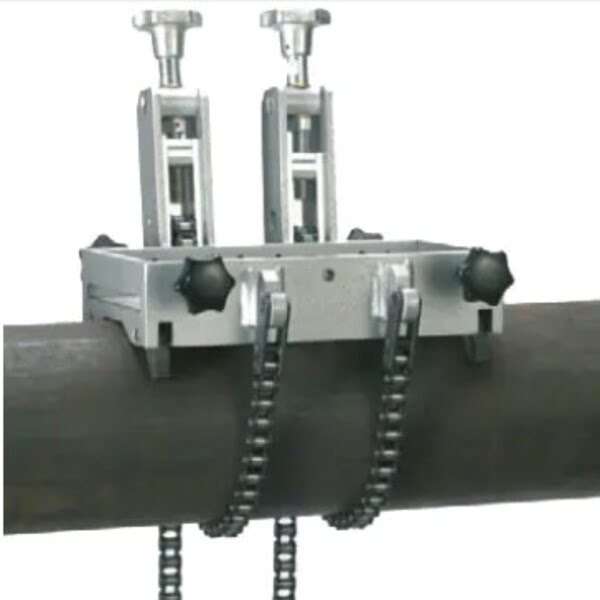

ZRO 500

Sistema per perforatori magnetici di maggiore capacità.

ZRO 1300

Versione specifica per il perforatore magnetico BDS MAB 1300.

Vantaggi Operativi

✔ Utilizzo su materiali magnetici e amagnetici
✔ Maggiore stabilità durante la foratura
✔ Riduzione di vibrazioni e spostamenti
✔ Possibilità di lavorare piastre, tubi e piccoli componenti
✔ Estensione delle applicazioni del perforatore magnetico
✔ Soluzioni per officina e utilizzo in cantiere
✔ Configurazione selezionabile in base alla macchina
✔ Minore necessità di attrezzature fisse dedicate

Compatibilità: Controllo Prima dell’Acquisto

Prima di ordinare verificare:

• modello esatto del perforatore;
• dimensioni della base magnetica;
• materiale del componente;
• planarità e porosità della superficie;
• diametro esterno del tubo;
• spazio necessario per eseguire il foro;
• peso e coppia sviluppati dalla macchina;
• orientamento della lavorazione;
• presenza degli accessori nella dotazione.

Non tutti i sistemi sono universali e la compatibilità deve essere confermata sulla configurazione effettiva.

Sicurezza nell’Uso delle Piastre a Vuoto

✔ Pulire accuratamente superficie e guarnizione
✔ Verificare che il materiale non sia poroso
✔ Controllare la stabilità del vuoto prima di montare la macchina
✔ Monitorare la tenuta durante tutta la lavorazione
✔ Non utilizzare una guarnizione danneggiata
✔ Evitare trucioli e refrigerante sotto la zona di tenuta
✔ Utilizzare il fissaggio di sicurezza previsto
✔ Interrompere la lavorazione in caso di perdita di depressione

Errore Comune da Evitare

Scegliere la piastra esclusivamente perché il materiale è amagnetico.

La finitura della superficie determina il modello corretto:

• ZAV 200: mobilità e superfici lisce o goffrate;
• ZAV 300PRO: utilizzo professionale su superfici lisce e mandorlate;
• ZAV 400PRO: superfici ampie, perfettamente lisce.

Una piastra non adatta alla finitura può non sviluppare una depressione sufficiente.

Aree di Applicazione

✔ Carpenteria in acciaio inox
✔ Lavorazione dell’alluminio
✔ Costruzione di serbatoi
✔ Industria alimentare e farmaceutica
✔ Cantieristica navale
✔ Impiantistica industriale
✔ Tubazioni e condotte
✔ Officine meccaniche
✔ Manutenzione in cantiere
✔ Produzione di piccoli componenti

Categorie

• Sistemi di fissaggio per perforatori magnetici
• Piastre a vuoto BDS
• Accessori per carotatrici magnetiche
• Supporti magnetici per trapani
• Sistemi di bloccaggio per tubi
• MobilCLAMP BDS
• Accessori per materiali amagnetici
• Attrezzature per foratura industriale

FAQ

Posso usare un perforatore magnetico sull’alluminio?

Sì, utilizzando una piastra a vuoto compatibile che si fissa all’alluminio e offre una superficie superiore per la base magnetica.

Quale piastra è più adatta per lavorazioni mobili?

La ZAV 200, grazie alla pompa a batteria e alla pompa manuale incluse.

La ZAV 200 può essere utilizzata su superfici goffrate?

Sì, la documentazione BDS la indica per superfici lisce, mandorlate e goffrate.

Quale modello è specifico per superfici lisce?

La ZAV 400PRO.

A cosa serve MobilCLAMP?

Permette di utilizzare il perforatore magnetico come una postazione da banco mobile per lavorare piccoli componenti.

La morsa ZST 300 è sempre inclusa?

No. Deve essere verificata nella dotazione e, quando necessario, ordinata separatamente.

Quale sistema serve per tubi da Ø100 mm?

Lo ZRO 250, compatibilmente con il modello di perforatore impiegato.

Posso utilizzare lo ZRO 500 con una MAB 525?

No. Per la MAB 525 è indicato lo ZRO 250.

MBS 300.2 e ZBS 100.2 sono uguali?

No. MBS 300.2 utilizza una base magnetica; ZBS 100.2 è un supporto industriale da banco con base rigida.

Conclusione

I sistemi di fissaggio BDS permettono di portare il perforatore magnetico oltre i limiti della normale adesione magnetica.

Piastre a vuoto, supporti, morse e bloccaggi per tubi consentono di configurare una soluzione specifica per materiale, superficie e geometria del componente.

Indica modello del perforatore, materiale e dimensioni del pezzo: Furini Saldatura può configurare il sistema di fissaggio completo evitando incompatibilità.
