Descrizione Tecnica

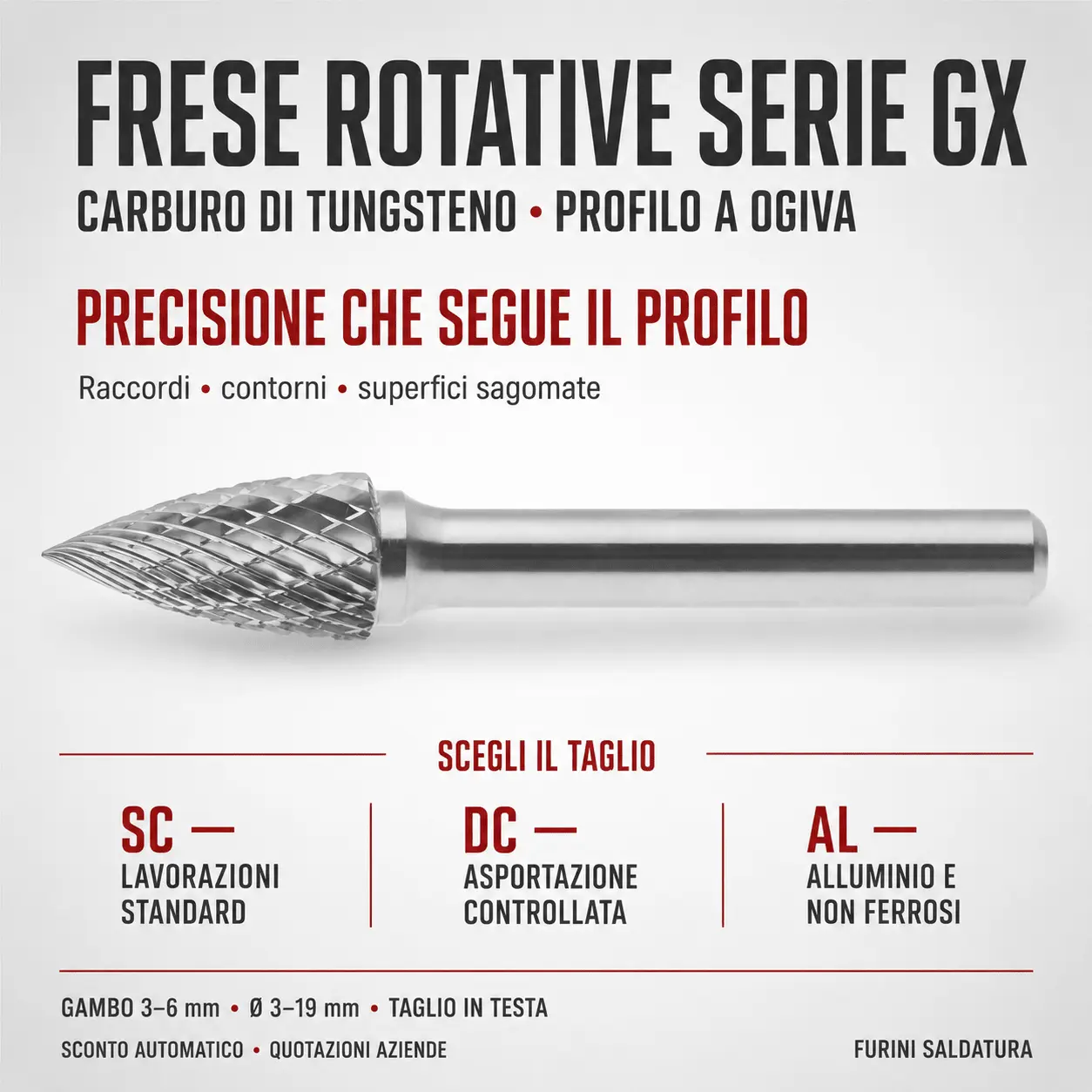

Le frese rotative in metallo duro Serie GX sono progettate per lavorazioni professionali con smerigliatrice assiale.
Il profilo a ogiva permette di seguire raccordi, contorni e superfici curve, facilitando l’accesso alle zone strette e la lavorazione progressiva del pezzo.
La struttura in carburo di tungsteno assicura durezza, stabilità e resistenza all’usura. La gamma comprende:
- diametri da 3 a 19 mm;
- gambo da 3 o 6 mm;
- lunghezze totali da 38 a 70 mm;
- tagli SC, DC e AL;
- capacità di lavorazione anche frontale.
La configurazione deve essere selezionata in funzione del materiale, della superficie e dell’asportazione richiesta.
Caratteristiche Tecniche Principali
Carburo di Tungsteno
Materiale ad alta durezza, indicato per lavorazioni professionali ripetute.
Profilo Serie GX a Ogiva
Geometria progressiva adatta a raccordi, contorni, superfici sagomate e punti difficili da raggiungere.
Taglio in Testa
Consente di intervenire anche frontalmente durante sbavatura, sagomatura e finitura.
Smerigliatrice Assiale
Compatibile con utensili dotati di pinza da 3 o 6 mm, secondo la variante scelta.
Tre Tipologie di Taglio
Disponibile nelle configurazioni SC, DC e AL per differenti materiali ed esigenze operative.
Varianti Disponibili
SC – Taglio Standard
Per operazioni generali di sbavatura, asportazione e finitura.
DC – Taglio Diamante
Per un’asportazione controllata e una lavorazione regolare. È la configurazione con la gamma di diametri più ampia.
AL – Per Alluminio
Dentatura dedicata ad alluminio e metalli non ferrosi, studiata per limitare l’adesione del materiale.
Dati Tecnici – Taglio SC
| Diametro testa |
Lunghezza testa |
Gambo |
Lunghezza totale |
Peso |
Codice EAN |
| 3 mm |
13 mm |
3 mm |
38 mm |
0,01 kg |
8012667357504 |
| 6 mm |
18 mm |
6 mm |
65 mm |
0,02 kg |
8012667357511 |
| 10 mm |
20 mm |
6 mm |
65 mm |
0,03 kg |
8012667357528 |
| 12 mm |
25 mm |
6 mm |
70 mm |
0,04 kg |
8012667357535 |
Dati Tecnici – Taglio DC
| Diametro testa |
Lunghezza testa |
Gambo |
Lunghezza totale |
Peso |
Codice EAN |
| 3 mm |
13 mm |
3 mm |
38 mm |
0,01 kg |
8012667357542 |
| 6 mm |
18 mm |
6 mm |
65 mm |
0,02 kg |
8012667357559 |
| 10 mm |
20 mm |
6 mm |
65 mm |
0,02 kg |
8012667357566 |
| 12 mm |
25 mm |
6 mm |
70 mm |
0,04 kg |
8012667357573 |
| 16 mm |
25 mm |
6 mm |
70 mm |
0,07 kg |
8012667357580 |
| 19 mm |
25 mm |
6 mm |
70 mm |
0,09 kg |
8012667357597 |
Dati Tecnici – Taglio AL
| Diametro testa |
Lunghezza testa |
Gambo |
Lunghezza totale |
Peso |
Codice EAN |
| 10 mm |
20 mm |
6 mm |
65 mm |
0,03 kg |
8012667357603 |
| 12 mm |
25 mm |
6 mm |
70 mm |
0,04 kg |
8012667357610 |
Scelta Rapida
Diametro 3 mm
Per lavorazioni di precisione, piccoli raccordi e punti difficili da raggiungere. Richiede una pinza da 3 mm.
Diametro 6 mm
Soluzione compatta per sbavature localizzate e lavorazioni controllate.
Diametro 10–12 mm
Scelta versatile per sagomatura, raccordatura e finitura generale.
Diametro 16–19 mm
Per superfici più ampie e maggiore area di contatto. Disponibile esclusivamente con taglio DC.
Scelta del Taglio
- SC: lavorazioni standard e asportazione generale;
- DC: asportazione controllata e gamma completa da 3 a 19 mm;
- AL: specifico per alluminio e metalli non ferrosi.
Compatibilità dell’Utensile
Le versioni Ø3 mm richiedono una smerigliatrice assiale con pinza da 3 mm.
Tutte le altre varianti utilizzano un gambo da 6 mm. Verificare sempre serraggio, velocità e compatibilità della pinza.
Vantaggi Operativi
✔ Carburo di tungsteno resistente all’usura
✔ Profilo a ogiva per raccordi e superfici sagomate
✔ Lavorazione possibile anche in testa
✔ Diametri da 3 a 19 mm
✔ Gambo da 3 o 6 mm
✔ Tagli SC, DC e AL
✔ Selezione precisa in base al materiale
✔ Utilizzo professionale con smerigliatrice assiale
Risultato Operativo Reale
La corretta combinazione tra diametro e taglio favorisce:
✔ asportazione più controllata;
✔ maggiore precisione sui contorni;
✔ raccordi più uniformi;
✔ accesso facilitato alle zone strette;
✔ riduzione dei successivi passaggi di finitura.
Materiali Lavorabili
La gamma, scegliendo il taglio appropriato, è utilizzabile su:
✔ Acciai legati
✔ Acciaio inox
✔ Ghisa
✔ Alluminio
✔ Metalli non ferrosi
✔ Plastica e Plexiglass
✔ Legno duro
Aree di Applicazione
✔ Carpenteria metallica
✔ Officine meccaniche
✔ Rifinitura delle saldature
✔ Rimozione di bave e spigoli
✔ Sagomatura di raccordi e contorni
✔ Lavorazioni su inox e alluminio
✔ Costruzione e manutenzione industriale
Modalità d’Uso
Montaggio
Inserire il gambo nella pinza compatibile e verificare che il serraggio sia stabile e uniforme.
Lavorazione
Avvicinare progressivamente la fresa al pezzo, mantenendo un movimento regolare senza urti o pressioni eccessive.
Controllo
Interrompere l’utilizzo in presenza di vibrazioni, deformazioni del gambo, dentatura danneggiata o perdita di stabilità.
Sicurezza e Manutenzione
✔ Indossare occhiali o visiera protettiva
✔ Utilizzare protezioni acustiche
✔ Bloccare stabilmente il componente
✔ Controllare gambo e dentatura prima dell’uso
✔ Adottare una velocità adeguata a diametro e materiale
✔ Evitare pressioni laterali eccessive
✔ Mantenere puliti gambo e pinza portautensile
Errore Comune da Evitare
Scegliere la fresa considerando soltanto il diametro.
Il profilo GX, il materiale e la tipologia di taglio determinano controllo, capacità di asportazione e qualità della finitura. Una configurazione non adeguata può aumentare vibrazioni, intasamento e tempi di lavorazione.
Quando Controllare o Sostituire la Fresa
Verificare la fresa in presenza di:
- vibrazioni anomale;
- riduzione della capacità di taglio;
- dentatura danneggiata o intasata;
- gambo deformato;
- finitura irregolare.
Non utilizzare una fresa danneggiata o con rotazione instabile.
Categorie
- Frese rotative in metallo duro
- Frese in carburo di tungsteno
- Frese a ogiva Serie GX
- Frese per smerigliatrice assiale
- Utensili professionali per sbavatura
- Frese per acciaio inox
- Frese per alluminio
FAQ
Quali diametri sono disponibili?
La Serie GX comprende diametri da 3 a 19 mm.
Tutte le frese hanno lunghezza totale di 65 mm?
No. La lunghezza totale varia da 38 a 70 mm secondo diametro e variante.
Quali diametri di gambo sono previsti?
Le versioni Ø3 mm hanno gambo da 3 mm; tutte le altre utilizzano un gambo da 6 mm.
Qual è la caratteristica del profilo GX?
La Serie GX presenta un profilo a ogiva, indicato per raccordi, contorni e superfici sagomate.
Qual è la variante con la gamma più ampia?
Il taglio DC, disponibile nei diametri da 3 a 19 mm.
Quale taglio è indicato per l’alluminio?
Il taglio AL, disponibile nei diametri 10 e 12 mm.
Possono lavorare l’acciaio inox?
Sì, scegliendo il taglio adeguato e rispettando la velocità prevista per materiale e diametro.
Quale utensile deve essere utilizzato?
Una smerigliatrice assiale con pinza compatibile da 3 o 6 mm.
Conclusione
Le frese rotative in metallo duro Serie GX combinano resistenza, precisione e versatilità nelle lavorazioni di sbavatura, sagomatura e finitura.
Il profilo a ogiva segue efficacemente raccordi e superfici sagomate, mentre i tagli SC, DC e AL consentono di scegliere la configurazione più adatta al materiale.
Seleziona diametro e taglio oppure richiedi una quotazione personalizzata per forniture aziendali.
