Morsa di Serraggio BESSEY WSM

Morsa di Serraggio BESSEY WSM per Saldatura – Precisione a 90°

Morsa angolare professionale con adattamento automatico a pezzi di diverso spessore

✅ Sconto applicato automaticamente nel carrello.

✅ Offerte personalizzate per aziende: richiedi una quotazione dedicata in base al modello e alla quantità necessaria.

Descrizione tecnica

La morsa di serraggio BESSEY WSM è progettata per posizionare e bloccare due componenti metallici a 90° durante lavorazioni di saldatura, puntatura e montaggio.

In particolare, il sistema di adattamento automatico permette di serrare contemporaneamente pezzi con spessori differenti. Di conseguenza, non è necessario effettuare regolazioni separate per ogni componente.

Il dado con alberino snodato consente alle ganasce di adattarsi alla geometria dei pezzi. Inoltre, l’area di lavoro aperta facilita l’accesso alla zona del giunto e permette anche il fissaggio di raccordi a T.

Caratteristiche principali

• Posizionamento dei componenti a 90°
• Adattamento automatico a pezzi di diverso spessore
• Corpo base in ghisa
• Ganasce in ghisa
• Ganasce zincate
• Vite filettata ramata
• Area di lavoro aperta
• Adatta a profilati e tubolari
• Utilizzabile per raccordi a T
• Due misure disponibili
• Confezione singola da 1 pezzo

Serraggio automatico di spessori differenti

Una delle caratteristiche principali della BESSEY WSM è la capacità di adattarsi a componenti con spessori diversi.

In particolare, il dado con alberino snodato permette alle ganasce di seguire automaticamente le differenti dimensioni dei pezzi.

Di conseguenza, la preparazione dell’assemblaggio risulta più rapida rispetto a sistemi che richiedono regolazioni indipendenti.

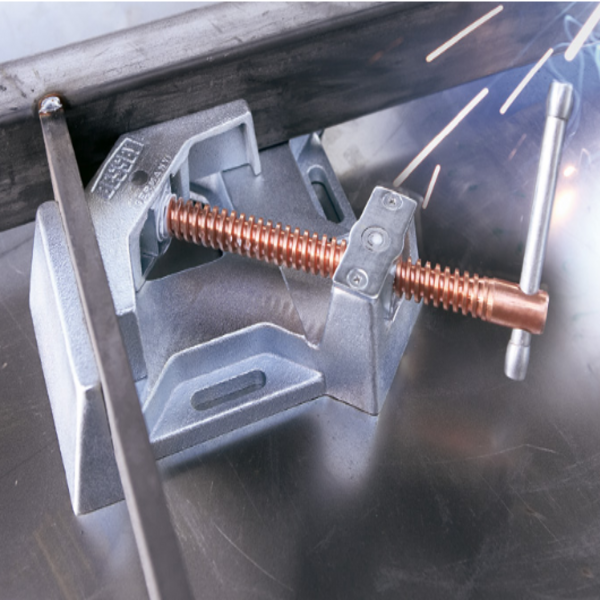

Posizionamento a 90°

La WSM è progettata per mantenere i componenti in posizione angolare durante il serraggio.

In questo modo, facilita:

• puntatura iniziale
• saldatura di profilati
• assemblaggio di telai
• montaggio di tubolari
• realizzazione di raccordi a T

Inoltre, il corretto bloccaggio riduce la necessità di mantenere manualmente i componenti durante la preparazione della giunzione.

Vite filettata ramata

La vite di serraggio presenta una superficie ramata.

In particolare, questa soluzione è utilizzata per limitare l’adesione degli spruzzi di saldatura.

Di conseguenza, la pulizia e il mantenimento della vite risultano facilitati durante l’impiego in carpenteria e officina.

Area di lavoro aperta

La geometria della morsa lascia libera parte della zona di giunzione.

In questo modo, l’operatore può accedere più facilmente al punto da saldare o puntare.

Inoltre, la configurazione aperta permette di posizionare anche raccordi a T, ampliando le possibilità di utilizzo.

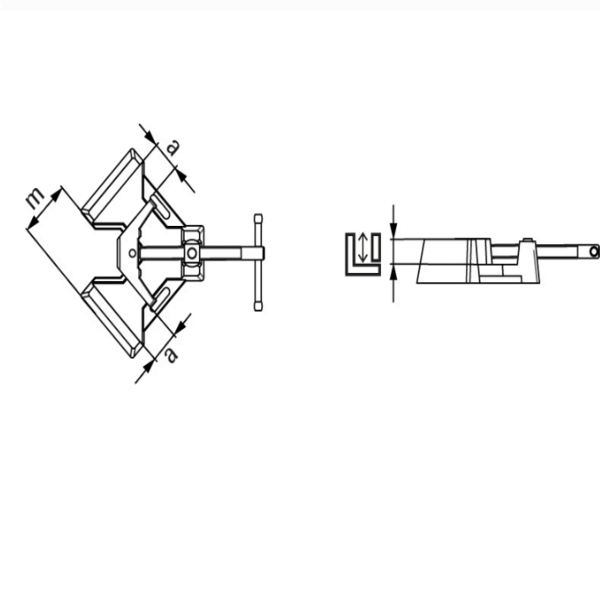

Dati tecnici e modelli disponibili

Scelta rapida del modello

BESSEY WSM9

La WSM9 è indicata per componenti più compatti.

Dati principali:

• apertura 2 × 90 mm
• luce libera massima 60 mm
• altezza ganasce 35 mm
• larghezza ganasce 110 mm
• peso 3,58 kg

Quindi, rappresenta la scelta più compatta della gamma riportata.

BESSEY WSM12

La WSM12 offre maggiore capacità operativa.

Dati principali:

• apertura 2 × 120 mm
• luce libera massima 100 mm
• altezza ganasce 61 mm
• larghezza ganasce 120 mm
• peso 7,35 kg

Di conseguenza, è maggiormente indicata quando le dimensioni dei profilati o dei tubolari richiedono più spazio di serraggio.

Guida alla scelta

Scegli WSM9 quando lavori prevalentemente con componenti compatti e aperture fino a 2 × 90 mm.

Scegli invece WSM12 quando sono necessarie:

• apertura fino a 2 × 120 mm
• maggiore luce libera
• ganasce più alte
• capacità di accogliere componenti più voluminosi

Pertanto, la scelta deve essere effettuata soprattutto in funzione della sezione massima dei pezzi da assemblare.

Materiali e costruzione

Il corpo base e le ganasce sono realizzati in ghisa di alta qualità.

Inoltre, le ganasce sono zincate per aumentarne la protezione superficiale.

La vite filettata è invece ramata. Di conseguenza, risulta maggiormente adatta all’ambiente di lavoro tipico della saldatura, nel quale possono essere presenti spruzzi metallici.

Vantaggi operativi

• Posizionamento dei componenti a 90°
• Serraggio contemporaneo di spessori differenti
• Riduzione delle regolazioni preliminari
• Maggiore stabilità durante la puntatura
• Accesso facilitato alla zona di saldatura
• Possibilità di fissare raccordi a T
• Vite ramata contro l’adesione degli spruzzi
• Due dimensioni disponibili

In particolare, il vantaggio principale è la possibilità di bloccare rapidamente due elementi con geometrie differenti mantenendoli nella posizione prevista.

Ambiti di utilizzo

La BESSEY WSM è indicata per:

• carpenteria metallica
• saldatura di profilati
• saldatura di tubolari
• realizzazione di telai
• assemblaggi a 90°
• puntatura di componenti
• raccordi a T
• officine meccaniche
• produzione industriale
• manutenzione

Inoltre, risulta utile nelle lavorazioni ripetitive nelle quali è necessario ottenere rapidamente la stessa configurazione angolare.

Modalità di utilizzo

Prima dell’impiego:

• controllare lo stato della morsa
• verificare il funzionamento della vite
• controllare le ganasce
• pulire le superfici di appoggio
• scegliere il modello adeguato alla dimensione dei pezzi

Successivamente, inserire i due componenti nelle rispettive sedi.

Quindi, avvicinare progressivamente le ganasce mediante la vite di serraggio.

Il sistema snodato si adatta alle differenti dimensioni. Infine, verificare l’angolo e la stabilità prima di effettuare la puntatura o la saldatura.

Controlli durante l’utilizzo

È consigliabile verificare periodicamente:

• scorrevolezza della vite
• integrità delle ganasce
• corretto movimento del sistema snodato
• presenza di spruzzi o residui
• stabilità del serraggio
• condizioni generali del corpo in ghisa

Infatti, accumuli di residui o componenti danneggiati possono influire sul corretto posizionamento dei pezzi.

Cura e manutenzione

Per mantenere efficiente la morsa:

• rimuovere polvere e residui metallici
• eliminare periodicamente gli spruzzi
• mantenere pulita la vite ramata
• verificare lo scorrimento della vite
• controllare il sistema snodato
• controllare le superfici delle ganasce
• conservare l’attrezzatura in ambiente asciutto

Inoltre, eventuali componenti deformati o danneggiati devono essere controllati prima di continuare l’utilizzo.

Quando scegliere BESSEY WSM

La morsa WSM è particolarmente indicata quando:

• occorre mantenere un angolo di 90°
• i due pezzi hanno spessori differenti
• è necessario velocizzare la puntatura
• si lavorano profilati e tubolari
• serve accesso alla zona di saldatura
• devono essere assemblati raccordi a T
• il lavoro viene ripetuto frequentemente

Di conseguenza, rappresenta una soluzione specifica per chi cerca un sistema di posizionamento dedicato alla saldatura angolare.

FAQ

A cosa serve la morsa BESSEY WSM?

Serve a mantenere due componenti posizionati a 90° durante puntatura, saldatura o assemblaggio.

Può serrare pezzi di spessore differente?

Sì. Infatti, il dado con alberino snodato permette alle ganasce di adattarsi automaticamente alle differenti dimensioni.

Qual è la differenza tra WSM9 e WSM12?

La WSM9 ha apertura 2 × 90 mm, mentre la WSM12 raggiunge 2 × 120 mm.

Inoltre, la WSM12 offre una luce libera massima di 100 mm, contro i 60 mm della WSM9.

È possibile serrare raccordi a T?

Sì. In particolare, l’area di lavoro aperta permette il posizionamento di raccordi a T.

Perché la vite è ramata?

La ramatura è utilizzata per limitare l’adesione degli spruzzi di saldatura.

Quanto pesa la WSM9?

La WSM9 pesa 3,58 kg.

Quanto pesa la WSM12?

La WSM12 pesa 7,35 kg.

Quanti pezzi contiene la confezione?

Entrambe le versioni sono fornite in confezione singola da 1 pezzo.

Conclusione

La morsa di serraggio BESSEY WSM è progettata per velocizzare il posizionamento di profilati, tubolari e componenti metallici a 90°.

In particolare, l’adattamento automatico a pezzi di diverso spessore riduce le regolazioni necessarie durante la preparazione.

Inoltre, corpo in ghisa, vite ramata e area di lavoro aperta rispondono alle esigenze tipiche della carpenteria e della saldatura.

Infine, le versioni WSM9 e WSM12 permettono di scegliere la capacità più adatta alle dimensioni dei componenti.
