Strettoio One-Hand BESSEY EZS

Sistema di Serraggio e Distanziamento Rapido a Una Mano

Offerte su misura per la tua azienda: richiedi ora la tua quotazione personalizzata!

Descrizione tecnica

Lo strettoio utilizzabile con una sola mano BESSEY EZS è progettato per eseguire operazioni di serraggio e distanziamento con una sola mano.

In particolare, il sistema sviluppa una forza di serraggio fino a 2.000 N. Inoltre, la parte superiore può essere sbloccata e riposizionata rapidamente per trasformare lo strettoio in distanziatore.

L’impugnatura ergonomica a due componenti è posizionata dietro la guida. Di conseguenza, l’operatore può utilizzare la leva di pompaggio mantenendo una presa stabile.

Caratteristiche principali

• Forza di serraggio fino a 2.000 N
• Utilizzabile con una sola mano
• Funzione serraggio e distanziamento
• Conversione rapida grazie alla parte superiore sbloccabile
• Impugnatura ergonomica a 2 componenti
• Leva di pompaggio dietro la guida
• Cappucci protettivi sulle superfici di pressione
• Aperture da 150 a 900 mm
• Scartamento 80 mm
• Guida 19 × 6 mm

Serraggio e distanziamento con una sola mano

Il BESSEY EZS permette di eseguire entrambe le funzioni senza utilizzare due utensili differenti.

In particolare, la meccanica di sbloccaggio consente di riposizionare la parte superiore.

In questo modo, lo strettoio può passare dalla funzione di serraggio a quella di distanziamento in modo rapido.

Impugnatura ergonomica

L’impugnatura è realizzata in plastica a due componenti ed è posizionata dietro la guida.

Inoltre, integra una leva di pompaggio che permette di azionare progressivamente il sistema con una sola mano.

Di conseguenza, l’altra mano può rimanere libera per posizionare o controllare il pezzo.

Cappucci protettivi

Le superfici di pressione sono dotate di cappucci protettivi.

In particolare, BESSEY li indica per favorire un serraggio rispettoso del materiale e una tenuta sicura.

Inoltre, i cappucci sono realizzati in materiale plastico.

Gamma e dati tecnici

Forza di serraggio massima dichiarata: 2.000 N.

Scelta rapida della misura

• EZS15-8 – 150 mm → pezzi compatti e lavorazioni di piccole dimensioni
• EZS30-8 – 300 mm → impiego generale
• EZS45-8 – 450 mm → maggiore capacità di apertura
• EZS60-8 – 600 mm → elementi di dimensioni maggiori
• EZS90-8 – 900 mm → apertura più ampia della gamma riportata

Quindi, la scelta dipende principalmente dall’apertura necessaria.

Inoltre, tutte le varianti mantengono scartamento 80 mm e guida 19 × 6 mm.

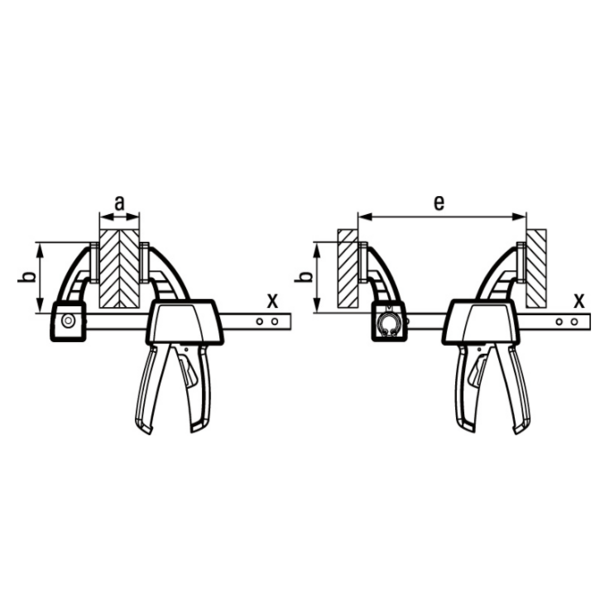

Funzione distanziatore

Il BESSEY EZS può essere utilizzato anche per distanziare due superfici.

Gli intervalli dichiarati sono:

• EZS15-8 → 170–360 mm
• EZS30-8 → 170–510 mm
• EZS45-8 → 170–660 mm
• EZS60-8 → 170–810 mm
• EZS90-8 → 170–1110 mm

Di conseguenza, la stessa famiglia copre esigenze differenti sia nel serraggio sia nel distanziamento.

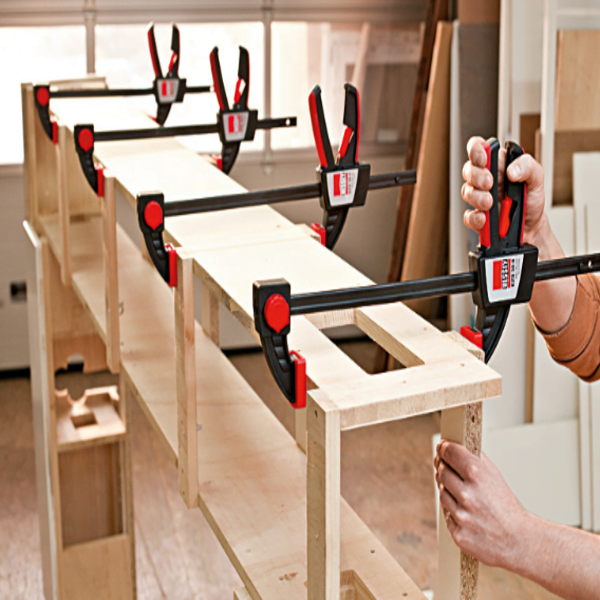

Ambiti di utilizzo

BESSEY indica lo strettoio EZS per:

• falegnameria
• cucine e allestimento negozi
• realizzazione di scale
• allestimento di interni
• costruzione a secco
• DIY
• serraggio a una mano
• distanziamento a una mano

In particolare, la doppia funzione permette di utilizzare lo stesso utensile in diverse fasi della lavorazione.

Accessori compatibili

Sistema di serraggio per smussi BESSEY MCX

Il sistema MCX può essere utilizzato come accessorio con gli strettoi BESSEY EZS.

È previsto per smussi con angoli di:

• 22,5°
• 30°
• 45°
• 60°

Inoltre, utilizza adattatori angolari sostituibili senza utensili.

Strettoio per bordi BESSEY KT5

Il KT5 è indicato per serraggio di bordi e zone difficilmente accessibili.

BESSEY lo dichiara adatto a strettoi con spessore della guida massimo di 13 mm.

La guida dell’EZS misura 19 × 6 mm. Quindi, lo spessore di 6 mm rientra nel limite dichiarato.

Materiali e costruzione

BESSEY dichiara:

• parte superiore e inferiore in PA6 rinforzata
• guida in acciaio temprato e brunito
• leva in PA6 rinforzata
• cappucci protettivi in materiale plastico

Inoltre, la costruzione combina componenti plastici rinforzati e guida metallica.

Manutenzione e cura

Per mantenere il corretto funzionamento dello strettoio è richiesta manutenzione regolare.

In particolare:

• pulire la guida con un detergente
• mantenere la guida libera da grasso
• eliminare eventuali residui di olio
• rimuovere colla essiccata
• evitare cere
• evitare distaccanti a base siliconica

Infatti, BESSEY indica che una guida correttamente mantenuta contribuisce a evitare lo scivolamento della staffa scorrevole.

Indicazioni di sicurezza

Prima di ogni utilizzo:

• verificare che lo strettoio non sia danneggiato
• controllare gli elementi mobili
• utilizzare il prodotto esclusivamente per l’uso previsto
• indossare occhiali protettivi
• utilizzare guanti da lavoro
• utilizzare calzature antinfortunistiche
• mantenere l’impugnatura priva di olio e grasso
• utilizzare solo ricambi originali BESSEY
• serrare esclusivamente a mano

Inoltre, un prodotto danneggiato non deve essere utilizzato.

Utilizzi non consentiti

Lo strettoio EZS non deve essere utilizzato per:

• sollevamento
• trazione
• appoggio
• fissaggio di carichi durante il trasporto
• installazioni permanenti

Infine, BESSEY raccomanda di controllare periodicamente il funzionamento della vite terminale di sicurezza.

FAQ

Qual è la forza di serraggio del BESSEY EZS?

La forza di serraggio dichiarata arriva fino a 2.000 N.

Può essere utilizzato con una sola mano?

Sì. Infatti, l’EZS è progettato specificamente per serraggio e distanziamento con una sola mano.

Può essere trasformato in distanziatore?

Sì. Inoltre, la parte superiore può essere sbloccata e riposizionata rapidamente.

Quali aperture sono disponibili?

Le aperture disponibili sono 150, 300, 450, 600 e 900 mm.

Qual è lo scartamento?

Tutte le versioni riportate hanno uno scartamento di 80 mm.

Qual è la sezione della guida?

La guida misura 19 × 6 mm su tutte le varianti.

Qual è la distanza massima come distanziatore?

La variante EZS90-8 raggiunge un intervallo di distanziamento fino a 1.110 mm.

È adatto alla falegnameria?

Sì. Inoltre, BESSEY indica anche cucine, scale, arredamento interno e costruzione a secco tra le applicazioni previste.

Conclusione

Lo strettoio a una mano BESSEY EZS combina serraggio fino a 2.000 N e funzione distanziatore in un unico utensile.

Inoltre, le cinque aperture da 150 a 900 mm permettono di scegliere la variante più adatta alla dimensione del pezzo.

Infine, l’impugnatura a due componenti, la conversione rapida e i cappucci protettivi lo rendono una soluzione versatile per falegnameria, allestimenti e lavori di montaggio.
