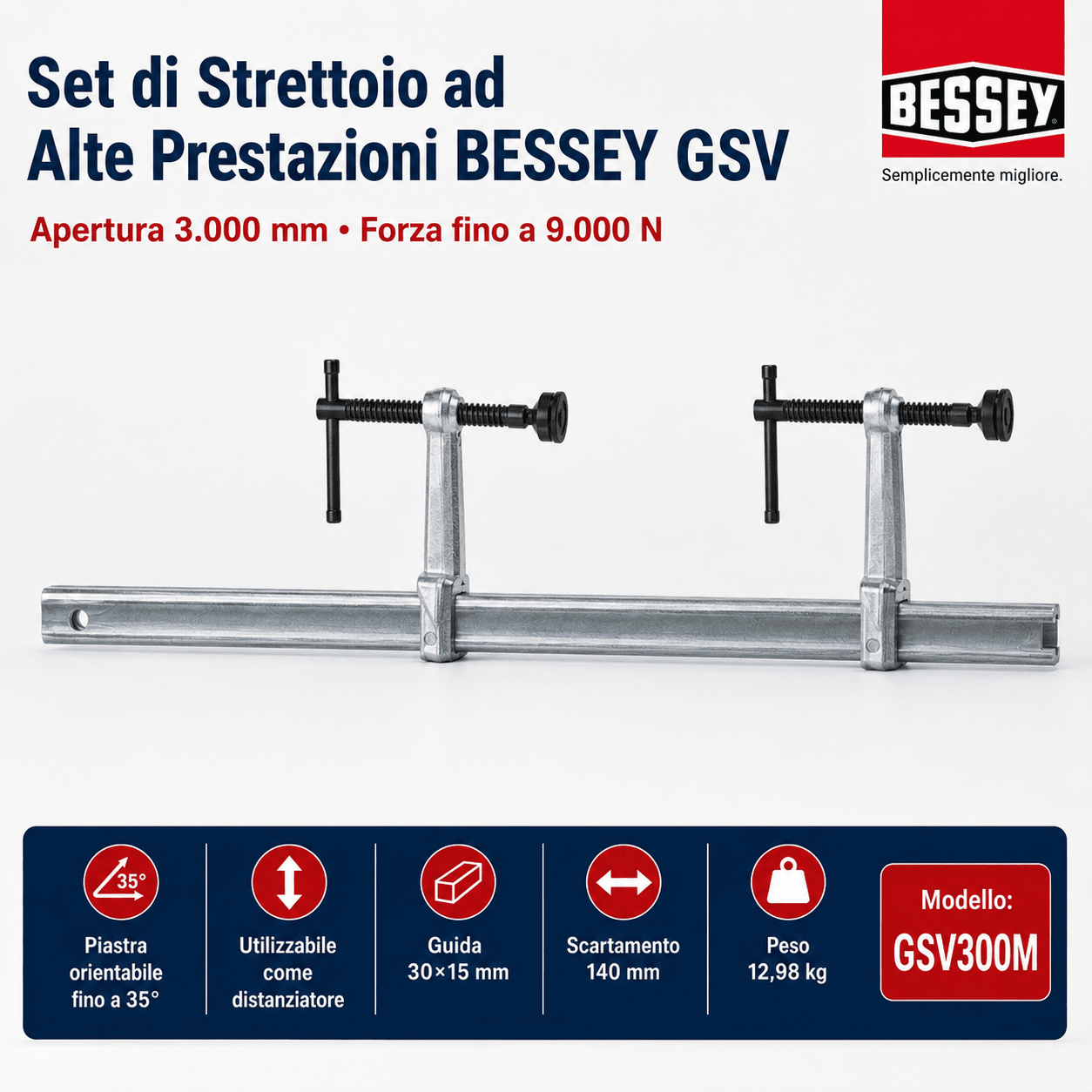

Strettoio Professionale BESSEY GSV

Set di Strettoio ad Alte Prestazioni BESSEY GSV – Apertura 3.000 mm e Forza fino a 9.000 N

Sistema di serraggio ad alta potenza per strutture, telai e componenti di grandi dimensioni

✅ Offerte su misura per aziende: richiedi una quotazione personalizzata.

✅ Confezione singola: 1 strettoio per imballo.

Descrizione tecnica

Il set di strettoio ad alte prestazioni BESSEY GSV è progettato per il serraggio di strutture, telai, pannelli e componenti di grandi dimensioni.

In particolare, il modello GSV300M raggiunge un’apertura di 3.000 mm e sviluppa una forza di serraggio fino a 9.000 N.

Inoltre, il posizionamento centrale della forza contribuisce a limitare il rischio di ribaltamento del pezzo durante il serraggio.

Caratteristiche principali

• Forza di serraggio fino a 9.000 N
• Apertura massima 3.000 mm
• Scartamento 140 mm
• Distanza operativa come distanziatore 400–3.340 mm
• Guida 30 × 15 mm
• Peso 12,98 kg
• Piastra resistente al calore
• Piastra orientabile fino a 35°
• Inserto in acciaio sinterizzato
• Aste di scorrimento sostituibili
• Blocchi di finecorsa rilasciabili
• Conversione da strettoio a distanziatore
• Possibilità di attraversare aperture presenti nel pezzo
• Vite temprata

Dati tecnici BESSEY GSV300M

Sistema modulare GSV

Uno dei principali vantaggi del BESSEY GSV è la configurazione modulare.

In particolare, i blocchi di finecorsa presenti sui due lati della guida possono essere rilasciati. Di conseguenza, le aste di scorrimento possono essere riposizionate, sostituite oppure integrate con altre varianti compatibili.

Questo permette di adattare il sistema a lavorazioni differenti senza sostituire necessariamente l’intero strettoio.

Funzione distanziatore

Il GSV300M può essere trasformato da strettoio a distanziatore.

In questo modo, lo stesso utensile può essere utilizzato sia per avvicinare sia per allontanare due componenti.

L’intervallo dichiarato come distanziatore è:

• minimo: 400 mm
• massimo: 3.340 mm

Di conseguenza, il campo operativo supera l’apertura nominale di 3.000 mm quando il sistema viene utilizzato in configurazione di distanziamento.

Blocchi di finecorsa rilasciabili

I blocchi di finecorsa sono installati su entrambi i lati della guida.

Inoltre, possono essere rimossi senza utensili.

Questo permette di:

• riposizionare rapidamente le aste
• sostituire l’asta di scorrimento
• aggiungere altre aste compatibili
• configurare il sistema come distanziatore
• adattare lo strettoio alla lavorazione

Asta di scorrimento sostituibile

L’asta di scorrimento è realizzata in acciaio bonificato fucinato.

In particolare, è progettata per trasmettere la forza in modo rettilineo e resistere a forti sollecitazioni.

Inoltre, può essere sostituita oppure integrata con altre varianti della famiglia GSV.

Piastra di pressione orientabile

La speciale piastra di pressione è:

• resistente al calore
• sostituibile
• orientabile fino a 35°
• dotata di inserto in acciaio sinterizzato temprato
• impregnata d’olio

Di conseguenza, può adattarsi anche a superfici inclinate oppure non perfettamente parallele.

Inoltre, l’inserto sinterizzato è previsto per favorire lo scorrimento e la durata del componente.

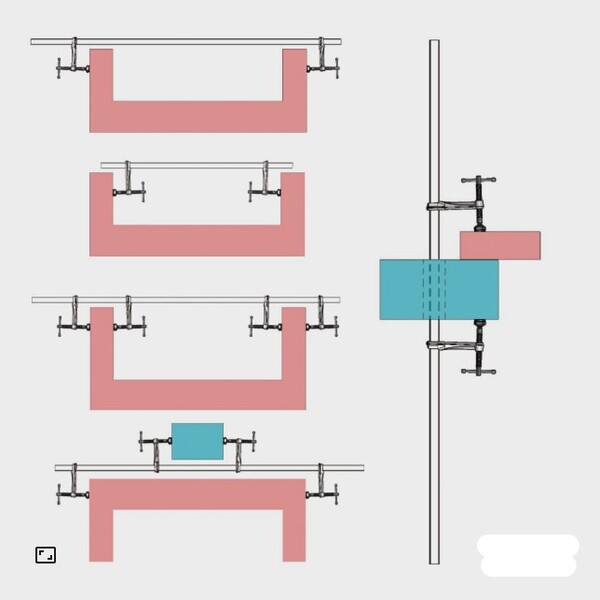

Utilizzo attraverso aperture del pezzo

La configurazione del sistema permette di far passare lo strettoio attraverso un’apertura presente nel componente.

Per questo motivo, il GSV può essere utilizzato anche quando il punto di serraggio non è raggiungibile direttamente dall’esterno.

Inoltre, la possibilità di rimuovere e riposizionare le aste amplia ulteriormente le configurazioni possibili.

Guide GSV compatibili

Le guide dedicate alla famiglia GSV sono realizzate con profilato:

30 × 15 mm, trafilato a freddo e zincato.

Le principali caratteristiche comprendono:

• blocchi di finecorsa rilasciabili
• smontaggio rapido delle aste
• compatibilità con le aste complete GSV
• possibilità di modificare la configurazione

Inoltre, le guide rappresentano la base del sistema modulare BESSEY GSV.

Aste di scorrimento GSV

Sono disponibili aste di scorrimento complete compatibili con le guide GSV.

La gamma prevede:

• differenti configurazioni
• una variante di impugnatura
• tre differenti scartamenti
• possibilità di sostituzione
• possibilità di integrazione con ulteriori aste

Di conseguenza, il sistema può essere adattato alla geometria e alle dimensioni del componente da serrare.

Scelta del BESSEY GSV300M

Il GSV300M è indicato quando sono richiesti:

• apertura fino a 3.000 mm
• forza fino a 9.000 N
• serraggio di componenti lunghi
• distanziamento fino a 3.340 mm
• struttura modulare
• possibilità di sostituire le aste
• grande flessibilità di configurazione

Quindi, rappresenta una soluzione specifica per lavorazioni nelle quali uno strettoio tradizionale non offre apertura o configurabilità sufficienti.

Aree di applicazione

BESSEY indica il sistema GSV per:

• costruzione in metallo
• carpenteria metallica
• carpenteria e costruzione in legno
• costruzioni rustiche
• lavori di serratura
• assemblaggio di grandi telai
• montaggio di strutture
• serraggio di pannelli e componenti lunghi
• lavorazioni con grandi aperture

In particolare, la combinazione tra apertura elevata e sistema modulare permette di affrontare lavorazioni molto differenti.

Modalità di utilizzo

Prima dell’utilizzo:

• controllare guida e aste
• verificare i blocchi di finecorsa
• controllare vite e piastra
• verificare che le parti mobili funzionino correttamente
• posizionare il sistema rispetto al componente
• regolare l’asta di scorrimento
• verificare il corretto bloccaggio
• applicare progressivamente il serraggio

Inoltre, per utilizzare il sistema come distanziatore occorre riconfigurare le aste secondo la modalità prevista.

Infine, verificare sempre stabilità e corretto posizionamento prima di iniziare la lavorazione.

Sicurezza

Durante l’impiego è necessario:

• utilizzare occhiali protettivi
• indossare guanti da lavoro
• utilizzare calzature antinfortunistiche
• mantenere l’impugnatura priva di olio e grasso
• controllare lo strettoio prima di ogni utilizzo
• non utilizzare componenti danneggiati
• utilizzare ricambi originali BESSEY
• controllare periodicamente la vite terminale di sicurezza

Inoltre, lo strettoio deve essere utilizzato esclusivamente per le funzioni previste.

Utilizzi non consentiti

Il GSV non deve essere utilizzato:

• per sollevare carichi
• per trascinare carichi
• come sostegno
• per fissare carichi durante il trasporto
• come installazione permanente
• con leve o prolunghe aggiuntive

Di conseguenza, deve essere impiegato esclusivamente per serraggio e distanziamento secondo la configurazione prevista.

Cura e manutenzione

Per mantenere efficiente il sistema:

• pulire regolarmente la guida
• eliminare residui di grasso
• eliminare olio dalla guida
• rimuovere colla secca
• evitare cere
• evitare distaccanti siliconici
• pulire e oliare regolarmente il mandrino
• pulire e lubrificare la piastra di pressione

Inoltre, quando la guida diventa eccessivamente lucida, è indicato irruvidire i lati stretti con panno smerigliante grana 100.

Quando controllare i componenti

È consigliabile interrompere l’utilizzo e verificare il sistema se si riscontrano:

• asta che tende a slittare
• guida deformata
• vite dura o irregolare
• piastra bloccata
• inserto sinterizzato usurato
• blocchi di finecorsa inefficienti
• componenti mobili difficili da azionare
• riduzione della stabilità

Infatti, queste condizioni possono compromettere il corretto funzionamento del sistema.

FAQ

Qual è la forza di serraggio del BESSEY GSV?

La forza massima dichiarata arriva fino a 9.000 N.

Qual è l’apertura del GSV300M?

Il modello raggiunge un’apertura di 3.000 mm.

Può essere utilizzato come distanziatore?

Sì. Inoltre, il campo di distanziamento dichiarato è 400–3.340 mm.

Qual è lo scartamento?

Lo scartamento del GSV300M è 140 mm.

Qual è la sezione della guida?

La guida misura 30 × 15 mm.

Quanto pesa?

Il peso dichiarato è 12,98 kg.

La piastra può inclinarsi?

Sì. Infatti, può orientarsi fino a 35°.

Le aste possono essere sostituite?

Sì. Inoltre, il sistema permette di sostituire o integrare le aste con altre varianti compatibili GSV.

È possibile far passare lo strettoio attraverso un’apertura?

Sì. La configurazione modulare permette di inserire la guida attraverso un’apertura presente nel componente.

Conclusione

Il BESSEY GSV300M è un sistema di serraggio ad alte prestazioni progettato per grandi strutture e componenti con dimensioni importanti.

In particolare, combina una forza fino a 9.000 N, apertura di 3.000 mm e funzione distanziatore fino a 3.340 mm.

Inoltre, aste intercambiabili, blocchi rilasciabili e piastra orientabile fino a 35° permettono di adattare il sistema a configurazioni differenti.

Infine, la modularità rende il GSV particolarmente adatto a carpenteria metallica, costruzione in legno e lavorazioni professionali con grandi aperture.
